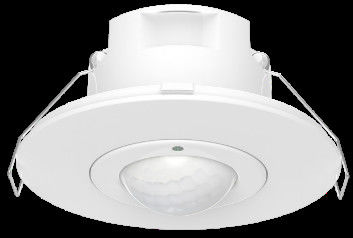

Ελέγχος φωτισμού κατόπιν αιτήματος ανιχνευτές κίνησης KNX piρ διακόπτης αισθητήρα κίνησης για έξυπνο έλεγχο κτιρίων

Ελέγχος φωτισμού κατόπιν αιτήματος ανιχνευτές κίνησης KNX piρ διακόπτης αισθητήρα κίνησης για έξυπνο έλεγχο κτιρίων

1. Χαρακτηριστικά

1) Ανίχνευση κίνησης PIR
2) Διαθέσιμη ισχύς λεωφορείου KNX και επικοινωνία KNX
3) Η ανίχνευση αισθητήρα ηλιοφάνειας είναι διαθέσιμη
4) Η περιοχή ανίχνευσης και ο χρόνος αναμονής μπορούν να ρυθμιστούν με τηλεχειριστή ή ETS
5) Μέγιστη εμβέλεια ανίχνευσης: 2,5-8m σε διάμετρο
6) Η ανίχνευση κίνησης αποθήκης, εργαστηρίου και λόμπι συνιστάται ιδιαίτερα

7) Δικαίωμα τοποθέτησης με ρεύμα ή επιφάνειας

2.Παράμετροι

3. Διάσταση

4Διάγραμμα καλωδίωσης.

Συστάσεις για την καλωδίωση:

1. Η πρόταση καλωδίωσης λεωφορείου KNX χέρι-χέρι με το τέλος, το αστέρι ή το καλωδίωση δέντρου δεν συνιστάται για να εξασφαλιστεί η σταθερότητα της μετάδοσης σήματος.

2. το καλώδιο καλωδίωσης λεωφορείου KNX συνιστά το κανονικό καλώδιο προστασίας EIB KNX ή το καλώδιο δικτύου κατηγορίας 6, το μήκος του καλωδίου καλωδίωσης λεωφορείου συνιστάται να μην υπερβαίνει τα 400 μέτρα,και ο αριθμός των αισθητήρων που συνδέονται με ένα λεωφορείο συνιστάται να μην υπερβαίνει τα 12.

3Ο αριθμός των αισθητήρων που συνδέονται με ένα λεωφορείο πρέπει να λαμβάνει πλήρως υπόψη την τρέχουσα χωρητικότητα φορτίου της τροφοδοσίας ενέργειας:το οποίο είναι το άθροισμα των ρεύματος όλων των συσκευών KNX (συμπεριλαμβανομένων των αισθητήρων) δεν πρέπει να είναι μεγαλύτερο από το ρεύμα φόρτωσης της τροφοδοσίας KNX.

5.Ξεκινήστε τη διαδικασίαΑρχιμοποίηση

Μετά την καθοδήγηση των φυσικών διευθύνσεων και τη ρύθμιση των παραμέτρων του καναλιού, ακολουθήστε τα παρακάτω βήματα:

(1) Διασύνδεση σύνδεσης Bus·

(2) Ενεργοποιήστε το Bus και την βοηθητική τροφοδοσία (σημείωση: βεβαιωθείτε ότι το προϊόν διαθέτει βοηθητική τροφοδοσία, διαφορετικά η συσκευή ενδέχεται να μην λειτουργήσει σωστά).

(3) Πατήστε τον διακόπτη προγραμματισμού του προϊόντος, το φως LED θα γίνει κόκκινο.

(4) Χρησιμοποιήστε τη διεπαφή λεωφορείου για να κατεβάσετε τη φυσική διεύθυνση μέσω του λογισμικού ETS. Το φως LED προγραμματισμού είναι απενεργοποιημένο για να υποδείξει ότι η λήψη της φυσικής διεύθυνσης ολοκληρώθηκε επιτυχώς.

(5) Κατεβάστε την εφαρμογή αφού ορίσετε τις απαιτούμενες παραμέτρους εφαρμογής.

(6) Μετά τη λήψη της εφαρμογής, το προϊόν μπαίνει στην εκκίνηση. Κατά την εκκίνηση, η λειτουργία ανίχνευσης απενεργοποιείται. Μετά από 20S, η εκκίνηση ολοκληρώνεται,και το προϊόν λειτουργεί κανονικά;

Σημείωση: Παρακαλείστε να χρησιμοποιήσετε την τελευταία έκδοση του ETS 5 ή 5.7Παρακαλούμε να πάρετε το αρχείο κατασκευής του αισθητήρα από το προσωπικό πωλήσεων.

6Ακτινοβολία ανίχνευσης

7Σήμα ανίχνευσης.

Το προϊόν ανιχνεύει ανθρώπινα κινούμενα σήματα και παρακάτω περιγράφεται η περιγραφή των κινούμενων σημάτων:

Κινείται σήμα:ανιχνεύσει τη σημαντική ανθρώπινη κίνηση (περπάτημα) στην περιοχή ανίχνευσης.

8. Απομακρυσμένο έλεγχο (MH10)
