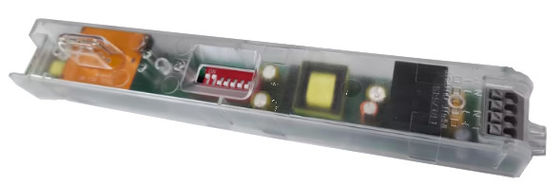

Λειτουργία SYNC Αμβλύνσιμο αισθητήρα κίνησης Διαφανές κέλυφος χαμηλό πλάι για LED Batten MC188V 99
| Τόπος καταγωγής | Σενζέν, Κίνα |
|---|---|
| Μάρκα | Merrytek |
| Πιστοποίηση | CE, RED, UKCA, SAA |
| Αριθμό μοντέλου | MC188V 99 |
| Ποσότητα παραγγελίας min | 100PCS |
| Τιμή | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες | Σάκος με φυσαλίδες + χαρτόνι + χαρτόνι ((K=A) |
| Χρόνος παράδοσης | 1, Δείγμα και μικρή παραγγελία: Μέσα σε 5 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής σας. |
| Όροι πληρωμής | T/T |
| Δυνατότητα προσφοράς | 10000 τεμάχια/μήνα |
Λεπτομέρειες
| Ονομαστική τάση | 120/277V AC 50/60Hz (ΗΠΑ)· 220-240VAC 50/60Hz (Ευρώπη) | Stand-by Power | ≤0,5W |
|---|---|---|---|
| Σήμα εξόδου | Εναλλακτικά, η τιμή της διακόπτη είναι η τιμή της διακόπτη που χρησιμοποιείται για την εκτίμηση της | Ύψος τοποθέτησης | 3 μέτρα (μέγιστο 6 μέτρα) |
| Θερμοκρασία λειτουργίας | Ενσωματωμένο: -20~60°C | Πιστοποιητικό | CE, RED, UKCA, SAA |
| Διάρκεια ζωής | 5 χρόνια εγγύηση @Ta πλήρης φόρτισης | ||
| Επισημαίνω | Αισθητήρας κίνησης με δυνατότητα ρύθμισης φωτεινότητας SYNC Function,Αισθητήρας κίνησης με δυνατότητα ρύθμισης φωτεινότητας Διαφανές κέλυφος,Αισθητήρας κίνησης με δυνατότητα ρύθμισης φωτεινότητας για LED Batten |
||
Περιγραφή προϊόντων
[Χαρακτηριστικά Προϊόντος]
- Πατενταρισμένος σχεδιασμός κεραίας διπόλου σύζευξης, κατάλληλος για ενσωματωμένο μεταλλικό δίσκο LED χωρίς ψευδείς ενεργοποιήσεις.
- Διαφανές περίβλημα, δεν επηρεάζει την κατανομή του φωτός
- Χαμηλός πλευρικός λοβός, χωρίς ψευδείς ενεργοποιήσεις σε μεταλλικό ανακλαστικό χώρο.
- Χαμηλή ισχύς εκπομπής, χωρίς βλάβη στον άνθρωπο.
- Τα δεδομένα του αισθητήρα μπορούν να ρυθμιστούν με διακόπτη DIP & τηλεχειριστήριο.
- Δεν επηρεάζεται από θερμοκρασία, υγρασία, θόρυβο, σκόνη κ.λπ.
- Με σήμα ρύθμισης φωτεινότητας 1-10V, λειτουργία SYNC
[Παράμετροι]
|
Είσοδος |
||||
|
Ονομαστική Τάση |
120/277V AC 50/60Hz(ΗΠΑ)；220-240VAC 50/60Hz(Ευρώπη) |
|||
|
Ισχύς Αναμονής |
≤0.5W |
|||
|
Δοκιμή Υπέρτασης |
1kV(L/N,EN61000-4-5) |
|||
|
Έξοδος |
||||
|
Έλεγχος Εξόδου |
ON-OFF |
0-10VDC Σήμα Ρύθμισης Φωτεινότητας |
||
|
Χωρητικότητα Φορτίου |
2A @120Vac 2A @277Vac |
|||
|
Χωρητικότητα Φορτίου |
200W@110VAC(Επαγωγικό/LED),400W @110VAC(Αντιστατικό). 400W@230VAC(Επαγωγικό/LED),800W @230VAC(Αντιστατικό). |
|||
|
Μέγιστη Χωρητικότητα Υπέρτασης |
30A (50% Ipeak, twidth =200us, 230Vac πλήρες φορτίο, ψυχρή εκκίνηση); |
|||
|
0-10VΡύθμιση Φωτεινότητας |
< 50mA (Πηγή σταθερού ρεύματος) 10%(1.4-1.6V) 20%(1.9-2.1V) 30%(2.9-3.1V) 50% (4.9-5.1V) |
|||
|
Παράμετρος Αισθητήρα |
||||
|
Συχνότητα Λειτουργίας |
5.8 GHz ±75MHz, ζώνη κύματος ISM. |
|||
|
Ισχύς εκπομπής |
1mW Μέγιστο. |
|||
|
Χρόνος αναμονής |
5S/1min/5min/10min(ρύθμιση με DIP) |
|||
|
5s/30s/1min/3min/5min/10min/20min/30min (ρύθμιση με τηλεχειριστήριο) |
||||
|
Επίπεδο φωτεινότητας αναμονής |
10%(1.4-1.6V)//30%(2.9-3.1V)(ρύθμιση με DIP) |
|||
|
10%(1.4-1.6V)/20%(1.9-2.1V)/30%(2.9-3.1V)/50%(4.9-5.1V)(ρύθμιση με τηλεχειριστήριο) |
||||
|
Χρόνος αναμονής |
5S/1min/5min/10min(ρύθμιση με DIP) |
|||
|
5s/30s/1min/3min/5min/10min/20min/30min (ρύθμιση με τηλεχειριστήριο) |
||||
|
Περίοδος αναμονής |
0S/1min/10min/+∞(ρύθμιση με DIP) |
|||
|
0s/10s/1min/3min/5min/10min/30min/+∞ ( ρύθμιση με τηλεχειριστήριο) |
||||
|
Ανίχνευση |
100%/75%/50%/25%(ρύθμιση με DIP) |
|||
|
100%/75%/50%/25% (ρύθμιση με τηλεχειριστήριο) |
||||
|
Αισθητήρας Φωτός Ημέρας |
Φως Ημέρας κατώφλι |
5lux/30lux/100lux/Απενεργοποίηση (ρύθμιση με DIP) |
||
|
5lux/15lux/30lux/50lux/100lux/150lux/Απενεργοποίηση (ρύθμιση με τηλεχειριστήριο) |
||||
|
Προτεραιότητα φωτός ημέρας |
ON |
Off |
||
|
5lux/15lux/ 30lux/50lux |
Τιμή ενεργοποίησης+(50-150Lux) |
|||
|
100lux |
Τιμή ενεργοποίησης+(50-150Lux) |
|||
|
150lux |
Τιμή ενεργοποίησης+(50-150Lux) |
|||
|
Ακτίνα Ανίχνευσης |
Οροφή τοποθέτησης 3m r≥3m@1m/s, Τοίχος τοποθέτησης 2m r≥3.5m@1m/s Ταχύτητα κίνησης: 100% ευαισθησία, ανοιχτός χώρος 60㎡ εσωτερικού χώρου. |
|||
|
Ύψος Τοποθέτησης |
3m(6m Μέγιστο ) |
|||
|
Περιβάλλον |
||||
|
Θερμοκρασία Λειτουργίας |
-20~60°C |
|||
|
Θερμοκρασία Αποθήκευσης |
-40℃~80℃, Υγρασία: ≤85%(Χωρίς συμπύκνωση) |
|||
|
Πρότυπο Πιστοποίησης |
||||
|
Πιστοποιητικό |
CE, RED, UKCA, SAA |
|||
|
Περιβαλλοντικό Απαίτηση |
Συμμόρφωση με RoHS 2.0, Reach |
|||
|
Πρότυπα Ασφαλείας |
EN61058-1,UL60703-1 |
|||
|
EMC Standards |
EN300440; EN301489-1; EN55015; EN61547; EN61000-3-2; EN61000-3-3; EN62479 |
|||
|
Βαθμολογία IP |
IP20 |
|||
|
Κατηγορία Προϊόντος |
Class Ⅱ |
|||
|
Άλλα |
||||
|
Καλωδίωση |
Ακροδέκτης τύπου πρέσας, καλωδίωση 0.5-0.75mm2 |
|||
|
Εγκατάσταση |
Ενσωματωμένο |
|||
|
Συσκευασία |
Σακούλα φυσαλίδων + Διαχωριστικό + Καρτόνι(K=A) |
|||
|
Καθαρό Βάρος |
71.5±2g |
|||
|
Διάρκεια Ζωής |
5 χρόνια εγγύηση @Ta πλήρες φορτίο |
|||
[Περιγραφή Λειτουργίας]
|
|
RΛειτουργία ON-OFF |
Περίοδος αναμονής μπορεί να ρυθμιστεί “0s” |
|
|
RΡύθμιση φωτεινότητας 2 βημάτων |
Περίοδος αναμονής μπορεί να ρυθμιστεί “+∞” |
|
|
RΡύθμιση φωτεινότητας 3 βημάτων |
Περίοδος αναμονής μπορεί να ρυθμιστεί “10s/1min/3min/5min/10min/30min”；“1min/10min“(ρύθμιση DIP) |
|
|
□Συλλογή φωτός ημέρας |
N/A |
|
|
RΠροτεραιότητα φωτός ημέρας |
Περίοδος αναμονής μπορεί να ρυθμιστεί “+∞” |
[Πληροφορίες Προϊόντος]
[Διάγραμμα Καλωδίωσης]
Σημείωση:Ο αισθητήρας έχει σχεδιαστεί για να συνδέει μόνο ένα φορτίο. Η σύνδεση περισσοτέρων από ένα φορτίων μπορεί να προκαλέσει βλάβη στον αισθητήρα.
SYNC:Όταν ένας από τους αισθητήρες ανιχνεύσει κίνηση, η θύρα SYNC του αισθητήρα εξάγει υψηλό επίπεδο και μεταδίδει
σε άλλες μηχανές της ίδιας ομάδας, οι άλλες μηχανές λαμβάνουν αυτό το σήμα συγχρονισμού, το οποίο είναι ισοδύναμο με ενεργοποίηση ανίχνευσης σε πλήρες φως, και στη συνέχεια ρυθμίζουν τον εξοπλισμό σύμφωνα με τους αντίστοιχους εξωτερικούς κωδικούς για λειτουργία.
[Οδηγίες Εγκατάστασης]
- Εγκατάσταση με βίδα
- Μέγεθος κοπής
[Ρύθμιση Διακόπτη DIP]
|
Λειτουργία |
Περιοχή Ανίχνευσης |
Χρόνος Αναμονής |
Daylight Sensor
|
|||||
|
DIP |
1 |
2 |
|
3 |
4 |
|
5 |
|
|
Ⅰ |
ON |
ON |
100% |
ON |
ON |
5s |
ON |
30lux |
|
Ⅱ |
ON |
- |
75% |
ON |
- |
1min |
- |
απενεργοποίηση |
|
Ⅲ |
- |
ON |
50% |
- |
ON |
5min |
|
|
|
Ⅳ |
- |
- |
25% |
- |
- |
10min |
|
|
|
Λειτουργία |
Περίοδος αναμονής |
Επίπεδο φωτεινότητας αναμονής
|
||||||
|
DIP |
6 |
7 |
|
8 |
|
|||
|
Ⅰ |
ON |
ON |
0s |
ON |
10% |
|||
|
Ⅱ |
ON |
- |
1min |
- |
30% |
|||
|
Ⅲ |
- |
ON |
10min |
|
|
|||
|
Ⅳ |
- |
- |
+∞ |
|
|
|||
[Εύρος Ανίχνευσης]
[Τηλεχειριστήριο]
[Αρχικοποίηση]
Μετά την ενεργοποίηση, ο αισθητήρας ενεργοποιεί αυτόματα το φως σε φωτεινότητα 100% και σβήνει το φως σε 10 δευτερόλεπτα. Κατά την αρχικοποίηση, ο αισθητήρας δεν μπορεί να ανιχνεύσει κίνηση.
[Προεπιλεγμένη ρύθμιση]
Ευαισθησία: 100%, Χρόνος αναμονής: 5s, Αισθητήρας φωτός ημέρας: Απενεργοποίηση, Περίοδος αναμονής: 0s, Επίπεδο φωτεινότητας αναμονής:10%
[Σημειώσεις Εφαρμογής]
l Ο αισθητήρας πρέπει να εγκατασταθεί από επαγγελματία ηλεκτρολόγο. Παρακαλώ απενεργοποιήστε την τροφοδοσία πριν την εγκατάσταση, την καλωδίωση, την αλλαγή της ρύθμισης του διακόπτη DIP.
l Η περιοχή ευαισθησίας σχετίζεται με την ταχύτητα κίνησης των αντικειμένων, το μέγεθος των κινούμενων αντικειμένων, το ύψος τοποθέτησης, τη γωνία τοποθέτησης, το περιβάλλον εργασίας, τα ανακλαστικά υλικά κ.λπ. Η δεδομένη περιοχή ανίχνευσης είναι τυπική τιμή που μετρήθηκε από δοκιμαστές 165cm/65kg σε ανοιχτό εσωτερικό περιβάλλον.
l Η περιοχή ανίχνευσης του αισθητήρα μικροκυμάτων όταν εγκαθίσταται στον τοίχο θα αυξηθεί σημαντικά σε σύγκριση με όταν εγκαθίσταται στην οροφή. Εάν υιοθετηθεί τοποθέτηση στον τοίχο ή στην οροφή, παρακαλώ μειώστε την ευαισθησία ή επικοινωνήστε με την εταιρεία μας για να επιβεβαιώσετε τις ρυθμίσεις χρήσης. Τα κατώφλια φωτός ημέρας μετρώνται σε μια ηλιόλουστη μέρα χωρίς σκιά και σε κατάσταση διάχυτης ανάκλασης του περιβάλλοντος φωτός. Διαφορετικό περιβάλλον και κλίμα προκαλούν διαφορετικές τιμές φωτεινότητας που μετρά ο αισθητήρας φωτός ημέρας.
l Οι παράμετροι του αισθητήρα ενδέχεται να χρειαστεί να επαναρυθμιστούν σε διαφορετικά περιβάλλοντα εγκατάστασης, ανατρέξτε στις παρακάτω οδηγίες ή επικοινωνήστε με τον κατασκευαστή.
l Ο αισθητήρας προορίζεται μόνο για εσωτερική χρήση. Η αδιάβροχη επίδραση για εξωτερική ή ημι-εξωτερική χρήση θα επηρεαστεί. Ο άνεμος, η βροχή και τα κινούμενα αντικείμενα μπορεί να προκαλέσουν ψευδείς ενεργοποιήσεις.
l Το ύψος εγκατάστασης του προϊόντος αισθητήρα δεν πρέπει να υπερβαίνει τα 6 μέτρα, και το βέλτιστο ύψος είναι 3 μέτρα. Η απόσταση μεταξύ των δύο αισθητήρων πρέπει να είναι μεγαλύτερη από 3μ.
l Όταν ο αισθητήρας εγκαθίσταται σε μεταλλικό φωτιστικό, σε μεταλλική ανακλαστική επιφάνεια ή σε μικρό κλειστό περιβάλλον, τα μικροκύματα θα ανακλώνται πολλές φορές και θα προκαλέσουν ψευδείς ενεργοποιήσεις. Παρακαλώ μειώστε την ευαισθησία του αισθητήρα ή επικοινωνήστε με τον κατασκευαστή για τεχνική υποστήριξη.
l Βεβαιωθείτε ότι δεν υπάρχουν κινούμενα σήματα όπως ανεμιστήρες, κινητήρες DC, σωλήνες αποχέτευσης, αεραγωγοί κ.λπ. γύρω από τον αισθητήρα, διαφορετικά ο αισθητήρας μπορεί να προκαλέσει ψευδείς ενεργοποιήσεις.
l Τα μικροκύματα δεν μπορούν να διαπεράσουν μέταλλο. Μην τοποθετείτε το προϊόν σε κλειστό ή ημι-κλειστό μεταλλικό φωτιστικό. Ούτε μέταλλο ούτε γυαλί δεν επιτρέπεται να καλύπτουν το προϊόν.
l Για το νέο περιβάλλον εγκατάστασης, συνιστάται να δοκιμάσετε 5 δείγματα πριν την εγκατάσταση.
