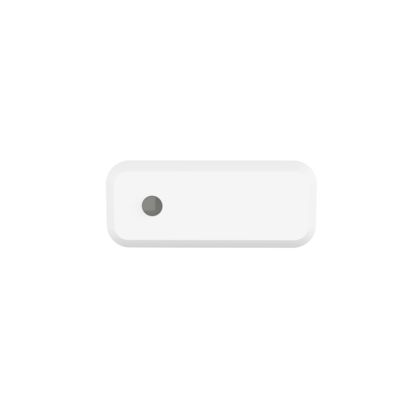

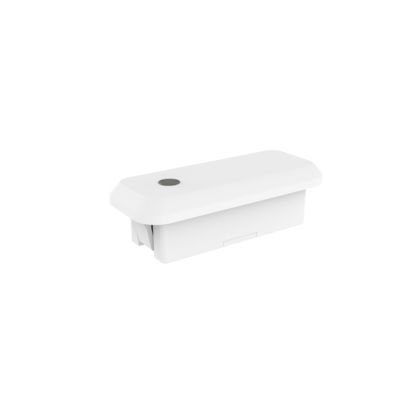

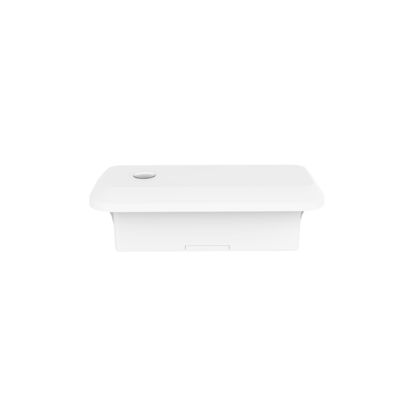

12Vdc αισθητήρας μικροκυμάτων με λειτουργία συλλογής ημερήσιου φωτός για το φως του πάνελ και το γραμμικό φως MC182D 99

[Χαρακτηριστικά Προϊόντος]

• ΕνσωματωμένηΕνσωματωμένη εγκατάσταση αισθητήρας παρουσίας
• Υιοθετεί πατενταρισμένη τεχνολογία μικροκυματικής κεραίας 24GHz, υποστηρίζει μέγιστο ύψος εγκατάστασης 4μ
• Με γερμανική τεχνολογία RF, 5 χρόνια εγγύηση προϊόντος
• Λειτουργία αισθητήρα κίνησης, μικροκίνησης και φωτός ημέρας
• Εφαρμόσιμο για μπάνια, σαλόνια, κουζίνες και άλλα περιβάλλοντα όπου απαιτείται ανίχνευση κίνησης, μικροκίνησης
• Διαθέσιμο τηλεχειριστήριο για διαμόρφωση παραμέτρων

[Παράμετροι]

Λειτουργία ON-OFF

διατήρηση σήματος κίνησης

[Εύρος Ανίχνευσης]    Μικρήδιατήρηση σήματος κίνησης  Ανθρώπινη παρουσία: ανιχνεύει το ανθρώπινο σώμα στην περιοχή ανίχνευσης για να πραγματοποιήσει
μεγάλη σήματα κίνησης (περπάτημα) για να ενεργοποιήσει την επαγωγή και έξοδο υψηλού επιπέδου (όπως έλεγχος ενεργοποίησης/απενεργοποίησης φωτισμού), και στη συνέχεια ανιχνεύει μικροκίνηση σήματα (κλίση σώματος προς τα εμπρός, προς τα πίσω, κίνηση άκρων, κούνημα κεφαλιού, πληκτρολόγηση, χρήση κινητού τηλεφώνου και άλλες μικροκινήσεις.) as καθώς και η ανίχνευση ζωτικών σημείων ανθρώπινης αναπνοής που προκαλούνται από την κοιλιακή κοιλότητα, την επέκταση του θώρακα κ.λπ. για να διατηρηθεί το υψηλό επίπεδο εξόδου (όπωςέλεγχος φωτισμούsπάντα αναμμένο)Ανθρώπινη απουσία: δεν ανιχνεύεται σήμα στην περιοχή ανίχνευσης και έξοδος χαμηλού επιπέδου (έλεγχος φωτισμού απενεργοποιημένος)]Διάγραμμα]Διάσταση (

μονάδες: mm)

l Λειτουργίαl

• [Οδηγίες Εγκατάστασης]​

[Εύρος Ανίχνευσης]

• [Τηλεχειριστήριο]

[Αρχικοποίηση]

Μετά την ενεργοποίηση, ο αισθητήρας ενεργοποιεί αυτόματα το φως στο 100% φωτεινότητα και αυτο-ελέγχεται για 10 δευτερόλεπτα. Κατά τη διάρκεια της αρχικοποίησης, ο αισθητήρας δεν μπορεί να ανιχνεύσει κίνηση. Εισέρχεται σε λειτουργία ανίχνευσης μετά την αρχικοποίηση, και κατά τη διάρκεια αυτής, η λάμπα διατηρείται στο 100% φωτεινότητα.

[Προεπιλεγμένες ρυθμίσεις]

Ευαισθησία: 100%   Χρόνος αναμονής: 5s   Αισθητήρας φωτός ημέρας: Απενεργοποίηση    Περίοδος αναμονής: 0s    Επίπεδο dim αναμονής: 20%

[

Σημειώσεις Εφαρμογής

]

l

Ο αισθητήρας πρέπει να εγκατασταθεί από επαγγελματία ηλεκτρολόγο. Παρακαλώ απενεργοποιήστε την τροφοδοσία πριν από την εγκατάσταση, την καλωδίωση, την αλλαγή της διαμόρφωσης.

l Το προϊόν έχει καλή ικανότητα διείσδυσης σε πλαστικό, ξύλο κ.λπ., αλλά η κεραία της μονάδας μικροκυμάτων δεν πρέπει να έχει μεταλλικά αξεσουάρ ή μεταλλικά περιβλήματα, γυάλινα περιβλήματα κ.λπ. μπροστά ή κοντά, διαφορετικά θα επηρεάσει την εκπομπή και λήψη της κεραίας.l

l

κατώφλι φωτός ημέρας

l

l Το επίπεδο στήριξης του προϊόντος (π.χ. υπόστρωμα αλουμινίου, πλακέτα PCB) πρέπει να έχει μια ορισμένη διαφορά ύψους από το επίπεδο της κεραίας της μονάδας μικροκυμάτων, και το επίπεδο της κεραίας της μονάδας μικροκυμάτων πρέπει να είναι υψηλότερο από το κοντινό επίπεδο κατά περισσότερο από 5mm για να επιτευχθεί το καλύτερο αποτέλεσμα ανίχνευσης. l Πρέπει να χρησιμοποιείται τροφοδοτικό σταθεροποιημένης συνεχούς τάσης με σταθερή τάση εξόδου, χαμηλό ρεύμα και συντελεστή κυμάτωσης , η κυμάτωση του τροφοδοτικού πρέπει να είναι μικρότερη από 50mV, και το ελάχιστο ρεύμα φορτίου του τροφοδοτικού πρέπει να είναι μεγαλύτερο από 120mA, και συνιστάται επίσης η εγκατάσταση ενός ηλεκτρολυτικού πυκνωτή όχι μικρότερου από 100uFστοτροφοδοτικό

VCC.

Εγκατάσταση προϊόντος όσο το δυνατόν πιο μακριά από μεγάλο μεταλλικό εξοπλισμό, σωληνώσεις, αεραγωγούς κλιματισμού, αεραγωγούς εξαερισμού, μηχανές καπνού και άλλες σκηνές, ώστε να αποφευχθεί η δόνηση του εξοπλισμού που επηρεάζει το αποτέλεσμα ανίχνευσης.

Η μονάδα μικροκυμάτων πρέπει να αποφεύγει την εγγύτητα με το τροφοδοτικό AC, να βρίσκεται μακριά από τη γέφυρα ανορθωτή του τροφοδοτικού, τον μετασχηματιστή, τους διακόπτες και άλλες συσκευές υψηλής ισχύος, για να αποφευχθεί η παρεμβολή υψηλής συχνότητας στην κανονική λειτουργία της μονάδας μικροκυμάτων.l Σχεδιασμός προϊόντος: η επιφάνεια της κεραίας της μονάδας μικροκυμάτων και τα κοντινά της κυκλώματα πρέπει να αποφεύγουν τη ροή μεγάλων ρευμάτων, αποφεύγοντας μετασχηματιστές ή εξαρτήματα υψηλής συχνότητας κοντά, η απόσταση πρέπει να είναι όσο το δυνατόν μεγαλύτερη από 10mm.l Κατά την καλωδίωση, η πλευρά της κεραίας και η πλευρά των εξαρτημάτων στο πίσω μέρος του προϊόντος δεν πρέπει να καλύπτονται από καλώδια ή να έχουν ροή μεγάλων ρευμάτων, ώστε να μην επηρεάζεται η κανονική λειτουργία του αισθητήρα. l  Το μπροστινό μέρος του προϊόντος και η γύρω περιοχή δεν πρέπει να είναι εξοπλισμένα με μεταλλικά αξεσουάρ ή γυάλινο μπλοκ, ώστε να μην επηρεάζεται η κανονική λειτουργία του αισθητήρα, ενώ το πάχος του πλαστικού πρέπει να είναι όσο το δυνατόν μικρότερο από 1mm, πολύ παχύ θα επηρεάσει την ανίχνευση των μονάδων μικροκυμάτων και την κατευθυντικότητα. η απόσταση μεταξύ του επιπέδου της κεραίας μικροκυμάτων και του περιβλήματος πρέπει να είναι μεγαλύτερη από 3,2mml Η επιφάνεια της κεραίας του προϊόντος και το μεταλλικό επίπεδο (υπόστρωμα αλουμινίου, μεταλλικό περίβλημα) χρειάζονται μια ορισμένη διαφορά ύψους, η συνιστώμενη απόσταση είναι μεγαλύτερη από 0,5mm.Όταν η δομή του προϊόντος, η λειτουργία τροφοδοσίας/κύκλωμα, το μπροστινό κάλυμμα της κεραίας του αισθητήρα κ.λπ. αλλάζουν, παρακαλώ ενημερώστε τον κατασκευαστή του αισθητήρα για επιβεβαίωση, ώστε να μην προκληθεί δυσλειτουργία του προϊόντος. Διαφορετικά, ο κατασκευαστής δεν φέρει καμία αντίστοιχη ευθύνη για την ανωμαλία.
