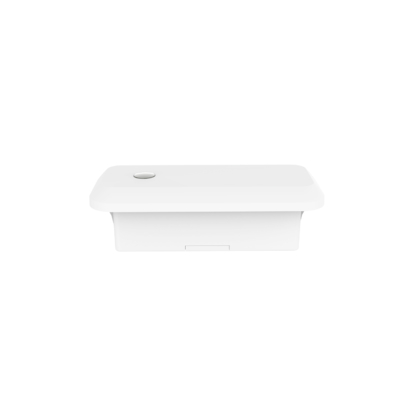

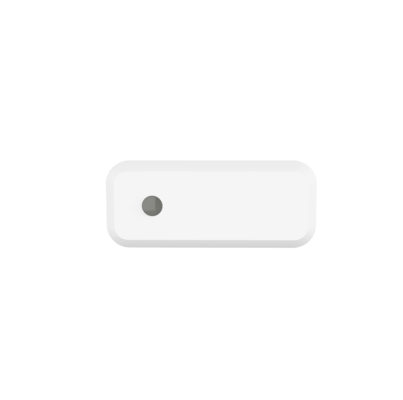

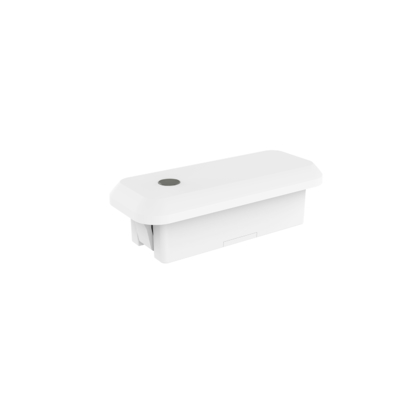

12Vdc αισθητήρας μικροκυμάτων με λειτουργία συλλογής ημερήσιου φωτός για το φως των πάνελ και το γραμμικό φως

[Χαρακτηριστικά Προϊόντος]

• ΕνσωματωμένοΕγκατάσταση αισθητήρας παρουσίας
• Υιοθετεί πατενταρισμένη τεχνολογία κεραίας μικροκυμάτων 24GHz, υποστηρίζει μέγιστο ύψος εγκατάστασης 4m
• Με γερμανική τεχνολογία RF, 5 χρόνια εγγύηση προϊόντος
• Λειτουργία αισθητήρα κίνησης, μικρο-κίνησης και φωτός ημέρας
• Εφαρμόσιμο για τουαλέτες, σαλόνια, κουζίνες και άλλα περιβάλλοντα όπου απαιτείται ανίχνευση κίνησης, μικρο-κίνησης
• Διαθέσιμο τηλεχειριστήριο για διαμόρφωση παραμέτρων

[Παράμετροι]

[Περιγραφή Λειτουργίας]

   Μεγάλη κίνηση σήμα ενεργό    Μικρό σήμα κίνησης διατηρείται
  Παρουσία ανθρώπου: ανιχνεύει το ανθρώπινο σώμα στην περιοχή ανίχνευσης για να πραγματοποιήσει μεγάλο σήματα κίνησης (περπάτημα) για να ενεργοποιήσει την επαγωγή και έξοδο υψηλού επιπέδου (όπως έλεγχος φώτων on και off), και στη συνέχεια ανιχνεύει μικρο-κίνηση σήματα (σώμα που γέρνει προς τα εμπρός, προς τα πίσω, κίνηση άκρων, κούνημα κεφαλιού, πληκτρολόγηση, παιχνίδι με κινητά τηλέφωνα και άλλα μικρο-κινήσεις.) aκαθώς και η ανίχνευση ζωτικών σημείων αναπνοής που προκαλούνται από την κοιλιακή κοιλότητα, τη διαστολή του θώρακα κ.λπ. για να διατηρηθεί η έξοδος υψηλού επιπέδου (όπως αs έλεγχος φώτωνs πάντα αναμμένα)

Απουσία ανθρώπου: δεν ανιχνεύεται σήμα στην περιοχή ανίχνευσης και έξοδος χαμηλού επιπέδου (έλεγχος λάμπας off)

[Διάγραμμα]

• Διάσταση (μονάδες: mm)

• Λειτουργία

• Καλωδίωση

[Οδηγίες Εγκατάστασης]

​

[Εύρος Ανίχνευσης]

[Τηλεχειριστήριο]

[Αρχικοποίηση]

Μετά την ενεργοποίηση, ο αισθητήρας ανάβει αυτόματα το φως με φωτεινότητα 100% και αυτοέλεγχο για 10 δευτερόλεπτα. Κατά την αρχικοποίηση, ο αισθητήρας δεν είναι σε θέση να ανιχνεύσει κίνηση. Μπαίνει σε λειτουργία ανίχνευσης μετά την αρχικοποίηση, και κατά τη διάρκεια της οποίας, η λάμπα διατηρείται σε φωτεινότητα 100%.

[Προεπιλεγμένη ρύθμιση]

Ευαισθησία: 100%   Χρόνος διατήρησης: 5s   Αισθητήρας φωτός ημέρας: Απενεργοποίηση    Περίοδος αναμονής: 0s    Επίπεδο dim αναμονής: 20%

[Ειδοποίηση Εφαρμογής]

Η επιφάνεια της κεραίας του προϊόντος και το μεταλλικό επίπεδο (υπόστρωμα αλουμινίου, σιδερένιο κέλυφος) πρέπει να έχουν μια ορισμένη διαφορά ύψους, η συνιστώμενη απόσταση είναι μεγαλύτερη από 0,5mm.Ο αισθητήρας πρέπει να εγκατασταθεί από επαγγελματία ηλεκτρολόγο. Παρακαλώ απενεργοποιήστε την τροφοδοσία πριν από την εγκατάσταση, την καλωδίωση, την αλλαγή της διαμόρφωσης.

Η επιφάνεια της κεραίας του προϊόντος και το μεταλλικό επίπεδο (υπόστρωμα αλουμινίου, σιδερένιο κέλυφος) πρέπει να έχουν μια ορισμένη διαφορά ύψους, η συνιστώμενη απόσταση είναι μεγαλύτερη από 0,5mm.Το προϊόν έχει καλή ικανότητα διείσδυσης σε πλαστικό, ξύλο κ.λπ., αλλά η κεραία της μονάδας μικροκυμάτων δεν πρέπει να έχει μεταλλικά εξαρτήματα ή μεταλλικά περιβλήματα, γυάλινα περιβλήματα κ.λπ. απευθείας μπροστά ή κοντά, διαφορετικά θα επηρεάσει τη μετάδοση και τη λήψη της κεραίας.

Η επιφάνεια της κεραίας του προϊόντος και το μεταλλικό επίπεδο (υπόστρωμα αλουμινίου, σιδερένιο κέλυφος) πρέπει να έχουν μια ορισμένη διαφορά ύψους, η συνιστώμενη απόσταση είναι μεγαλύτερη από 0,5mm.Η απόσταση ανίχνευσης θα επηρεαστεί από το ύψος εγκατάστασης, το μέγεθος του αντικειμένου που θα ανιχνευθεί, την ταχύτητα κίνησης, την επίδραση του περιβάλλοντος εγκατάστασης και η απόσταση ανίχνευσης σε διαφορετικές κατευθύνσεις θα έχει έναν ορισμένο βαθμό μεταβλητότητας.

Η επιφάνεια της κεραίας του προϊόντος και το μεταλλικό επίπεδο (υπόστρωμα αλουμινίου, σιδερένιο κέλυφος) πρέπει να έχουν μια ορισμένη διαφορά ύψους, η συνιστώμενη απόσταση είναι μεγαλύτερη από 0,5mm.Το φως ημέρας το όριο είναι σε ένα ηλιόλουστο περιβάλλον, χωρίς σκιές και συνθήκες διάχυσης περιβαλλοντικού φωτός. Σε διαφορετικές περιόδους, κλίματα και περιβάλλοντα, τοe φως ημέρας η τιμή που ανιχνεύεται από τον αισθητήρα φωτός μπορεί να είναι διαφορετική.

Η επιφάνεια της κεραίας του προϊόντος και το μεταλλικό επίπεδο (υπόστρωμα αλουμινίου, σιδερένιο κέλυφος) πρέπει να έχουν μια ορισμένη διαφορά ύψους, η συνιστώμενη απόσταση είναι μεγαλύτερη από 0,5mm.Η απόσταση εγκατάστασης του προϊόντος συνιστάται να είναι μεγαλύτερη από 1,5m. η απόσταση εγκατάστασης μεταξύ του προϊόντος και του δρομολογητή θα πρέπει να είναι μεγαλύτερη από 1,5m, ώστε να μην προκαλείται παρεμβολή στην κανονική λειτουργία του αισθητήρα μικροκυμάτων.

Η επιφάνεια της κεραίας του προϊόντος και το μεταλλικό επίπεδο (υπόστρωμα αλουμινίου, σιδερένιο κέλυφος) πρέπει να έχουν μια ορισμένη διαφορά ύψους, η συνιστώμενη απόσταση είναι μεγαλύτερη από 0,5mm.Το επίπεδο τοποθέτησης του προϊόντος (π.χ. υπόστρωμα αλουμινίου, πλακέτα PCB) πρέπει να έχει μια ορισμένη διαφορά ύψους από το επίπεδο της κεραίας της μονάδας μικροκυμάτων και το επίπεδο της κεραίας της μονάδας μικροκυμάτων θα πρέπει να είναι υψηλότερο από το κοντινό επίπεδο κατά περισσότερο από 5mm για να επιτευχθεί το καλύτερο αποτέλεσμα ανίχνευσης.

Η επιφάνεια της κεραίας του προϊόντος και το μεταλλικό επίπεδο (υπόστρωμα αλουμινίου, σιδερένιο κέλυφος) πρέπει να έχουν μια ορισμένη διαφορά ύψους, η συνιστώμενη απόσταση είναι μεγαλύτερη από 0,5mm.Πρέπει να χρησιμοποιηθεί ρυθμιζόμενο τροφοδοτικό DC με σταθερή τάση εξόδου, χαμηλό ρεύμα και συντελεστή κυμάτωσηςt το κυμάτισμα του τροφοδοτικού θα πρέπει να είναι μικρότερο από 50mV και το ελάχιστο ρεύμα φορτίου του τροφοδοτικού θα πρέπει να είναι μεγαλύτερο από 120mA, και συνιστάται επίσης να ρυθμίσετε έναν ηλεκτρολυτικό πυκνωτή όχι μικρότερο από 100uFat είσοδος τροφοδοσίας ly τερματικό VCC.l

Η επιφάνεια της κεραίας του προϊόντος και το μεταλλικό επίπεδο (υπόστρωμα αλουμινίου, σιδερένιο κέλυφος) πρέπει να έχουν μια ορισμένη διαφορά ύψους, η συνιστώμενη απόσταση είναι μεγαλύτερη από 0,5mm.l

Η επιφάνεια της κεραίας του προϊόντος και το μεταλλικό επίπεδο (υπόστρωμα αλουμινίου, σιδερένιο κέλυφος) πρέπει να έχουν μια ορισμένη διαφορά ύψους, η συνιστώμενη απόσταση είναι μεγαλύτερη από 0,5mm.l

Η επιφάνεια της κεραίας του προϊόντος και το μεταλλικό επίπεδο (υπόστρωμα αλουμινίου, σιδερένιο κέλυφος) πρέπει να έχουν μια ορισμένη διαφορά ύψους, η συνιστώμενη απόσταση είναι μεγαλύτερη από 0,5mm.l

Η επιφάνεια της κεραίας του προϊόντος και το μεταλλικό επίπεδο (υπόστρωμα αλουμινίου, σιδερένιο κέλυφος) πρέπει να έχουν μια ορισμένη διαφορά ύψους, η συνιστώμενη απόσταση είναι μεγαλύτερη από 0,5mm.l

Η επιφάνεια της κεραίας του προϊόντος και το μεταλλικό επίπεδο (υπόστρωμα αλουμινίου, σιδερένιο κέλυφος) πρέπει να έχουν μια ορισμένη διαφορά ύψους, η συνιστώμενη απόσταση είναι μεγαλύτερη από 0,5mm.l

Η επιφάνεια της κεραίας του προϊόντος και το μεταλλικό επίπεδο (υπόστρωμα αλουμινίου, σιδερένιο κέλυφος) πρέπει να έχουν μια ορισμένη διαφορά ύψους, η συνιστώμενη απόσταση είναι μεγαλύτερη από 0,5mm.Όταν η δομή του προϊόντος, η λειτουργία τροφοδοσίας/το κύκλωμα, το μπροστινό κάλυμμα της κεραίας του αισθητήρα κ.λπ. αλλάζουν, παρακαλώ ειδοποιήστε τον κατασκευαστή του αισθητήρα για επιβεβαίωση, ώστε να μην προκαλέσει την ακατάλληλη λειτουργία του προϊόντος. Διαφορετικά, ο κατασκευαστής δεν φέρει καμία αντίστοιχη ευθύνη για την ανωμαλία.
