2.4G RF ασύρματο δίκτυο αισθητήρα μικροκυμάτων για πάνελ και γραμμικό φως με λειτουργία συλλογής ημερήσιου φωτός

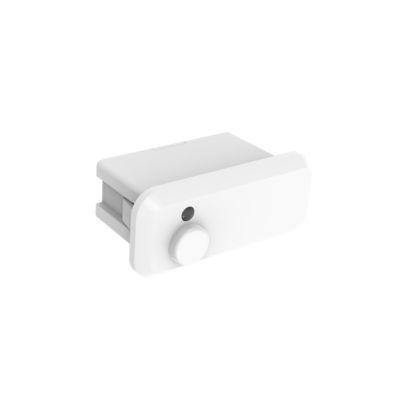

  • 2.4G RF Wireless Network Microwave Sensor For Panel And Linear Light With Daylight Harvesting Function

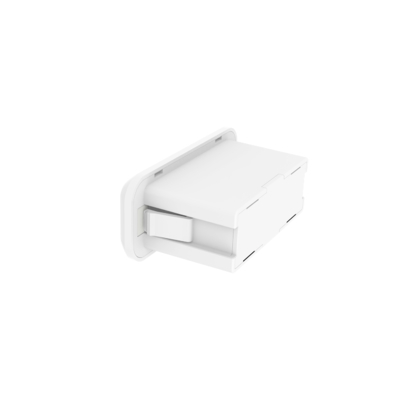

  • 2.4G RF Wireless Network Microwave Sensor For Panel And Linear Light With Daylight Harvesting Function

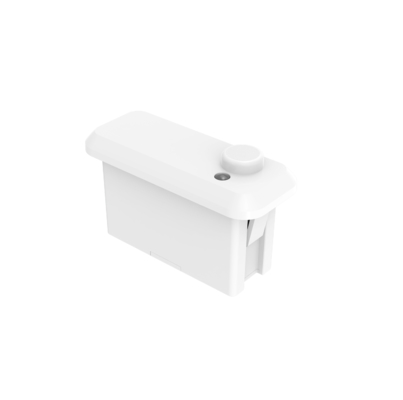

  • 2.4G RF Wireless Network Microwave Sensor For Panel And Linear Light With Daylight Harvesting Function

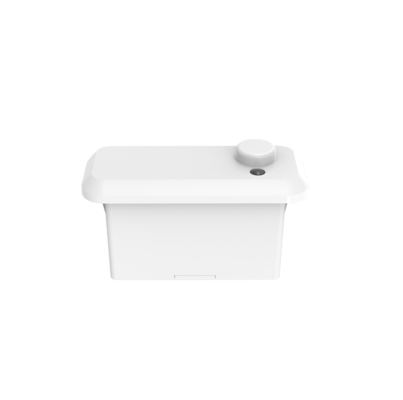

  • 2.4G RF Wireless Network Microwave Sensor For Panel And Linear Light With Daylight Harvesting Function
Place of Origin Shenzhen, China
Μάρκα Merrytek
Πιστοποίηση CE
Model Number MC182D 99 B/ MC182D 99 1 B
Minimum Order Quantity 100PCS
Τιμή Διαπραγματεύσιμα
Packaging Details Clapboard + Carton (K=A)
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Operating Voltage 12±1VDC Operating current 90±5mA
Output signal 0-10VDC dimming signal/ PWM dimming signal Mounting Height 3m (4m Max )
Operating Temperature -35℃-60℃ Certificate CE
Lifetime 5 years warranty @Ta
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

[Χαρακτηριστικά Προϊόντος]



  • Ενσωματωμένος αισθητήρας παρουσίας εγκατάστασης, τυπική διεπαφή zhaga20
  • Υιοθετεί τεχνολογία κεραίας μικροκυμάτων 24GHz, υποστηρίζει μέγιστο ύψος εγκατάστασης 4m
  • Με γερμανική τεχνολογία RF, 5 χρόνια εγγύηση προϊόντος
  • Λειτουργία αισθητήρα κίνησης, μικρο-κίνησης και φωτός ημέρας
  • Εφαρμόσιμο για τουαλέτες, σαλόνια, κουζίνες και άλλα περιβάλλοντα όπου απαιτείται ανίχνευση κίνησης, μικρο-κίνησης
  • Ομαδοποίηση δικτύωσης με ασύρματο 2.4G, δεν χρειάζεται ζεύξη ή πύλη.
  • Έξοδος 0-10V dim ή PWM dim, λειτουργία 2-βημάτων/3-βημάτων dim.
  • Όλες οι παράμετροι του αισθητήρα μπορούν να ρυθμιστούν με τηλεχειριστήριο.



[Παράμετροι]



Είσοδος
Ονομαστική Τάση 12±1VDC
Ρεύμα Λειτουργίας 90±5mA
Τάση Κυμάτωσης <100mVp-p
Έξοδος
Σήμα Εξόδου MC182D 99 B1 MC182D 99 1 B1
Σήμα εξασθένισης 0-10VDC Σήμα εξασθένισης PWM
ΑισθητήραςPαράμετροι
Συχνότητα Λειτουργίας 24GHz~24.25GHz, ζώνη ISM
Ισχύς Μετάδοσης 6dBm Max.
Περιοχή Ανίχνευσης 100% /75%/50%/25%(MH17)；100% / 50%/25%(MH15)
Χρόνος Διατήρησης

30s/1min/3min/5min/10min/20min/30min(MH17)；

30s/1min/3min(MH15)
Περίοδος Αναμονής

0s/10s/1min/3min/5min/10min/30min/+∞(MH17);

5min/10min/ +∞(MH15)
Επίπεδο Αναμονής DIM 10%/ 20%/ 30%/ 50% (MH17);10%/ 30%(MH15)
Αισθητήρας Φωτός Ημέρας Όριο φωτός ημέρας

5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux(Απενεργοποίηση)(MH17)

15Lux/50Lux/(Απενεργοποίηση)(MH15)(Κατάσταση διάχυσης περιβαλλοντικού φωτός)
Συλλογή φωτός ημέρας

100L/200L/300L/400L/500L/600L/Απενεργοποίηση

(MH17press“P”enter daylight harvesting mode)
Επίπεδο Αναμονής Dim 10%/ 20%/ 30%/ 50% (MH17);10%/ 30%(MH15)
Εύρος Ανίχνευσης (Ακτίνα)

Εγκατάσταση οροφής 3m ύψος

Κίνηση και μικρο-κίνηση: r≥2.5m

Συνθήκη δοκιμής: 100% ευαισθησία, 60㎡ εσωτερικός ανοιχτός χώρος
Ύψος Εγκατάστασης 3m (4m Max )
Ασύρματες Παράμετροι
Συχνότητα Λειτουργίας 2.400-2.483GHz
Ισχύς Μετάδοσης 6dBm
Ομάδα Μία ομάδα μέγιστο κόμβοι 32 τεμ.
Απόσταση Μετάδοσης 15m MAX(Απόσταση μετάδοσης σημείο-σε-σημείο ανοιχτής περιοχής)
Περιβάλλον
Θερμοκρασία Λειτουργίας (Ta) -35℃-60℃
Θερμοκρασία Αποθήκευσης -40℃~+80℃ υγρασία: ≤85% (χωρίς συμπύκνωση)
ΠιστοποίησηSτάνταρ
Πιστοποίηση CE
Περιβαλλοντικές Απαιτήσεις Συμμορφώνεται με τις απαιτήσεις RoHS 2.0, Reach
Βαθμός IP IP20
Κατηγορία Προστασίας Class II
Άλλοs
Καλωδίωση 3 ακροδέκτης PH2.0
Απαιτήσεις Εγκατάστασης Εξωτερική εγκατάσταση zhaga book20
Απαιτήσεις Συσκευασίας Πλακέτα + Χαρτόνι (K=A)
Καθαρό Βάρος ±3g
Διάρκεια Ζωής 5 χρόνια εγγύηση @Ta



[Περιγραφή λειτουργίας]



RΛειτουργία ON-OFF

 Η περίοδος αναμονής ρυθμίζεται σε “0s”
R2-βημάτων εξασθένιση Η περίοδος αναμονής ρυθμίζεται σε “+∞”, ο αισθητήρας φωτός ημέρας ρυθμίζεται σε “High”
R3-βημάτων εξασθένιση Η περίοδος αναμονής ρυθμίζεται σε “5min/10min”
RΣυλλογή φωτός ημέρας Η περίοδος αναμονής ρυθμίζεται σε “+∞”, ο αισθητήρας φωτός ημέρας ρυθμίζεται σε “LOW/MED”
Προτεραιότητα φωτός ημέρας Δεν ισχύει
RΟμαδοποίηση Ομαδοποίηση τηλεχειριστηρίου “1-8” και ρύθμιση σήματος Rx για τον αισθητήρα



[Διάγραμμα]

  • Διάσταση (μονάδα: mm)

2.4G RF ασύρματο δίκτυο αισθητήρα μικροκυμάτων για πάνελ και γραμμικό φως με λειτουργία συλλογής ημερήσιου φωτός 02.4G RF ασύρματο δίκτυο αισθητήρα μικροκυμάτων για πάνελ και γραμμικό φως με λειτουργία συλλογής ημερήσιου φωτός 1

  • Λειτουργία

2.4G RF ασύρματο δίκτυο αισθητήρα μικροκυμάτων για πάνελ και γραμμικό φως με λειτουργία συλλογής ημερήσιου φωτός 2

  • Καλωδίωση

2.4G RF ασύρματο δίκτυο αισθητήρα μικροκυμάτων για πάνελ και γραμμικό φως με λειτουργία συλλογής ημερήσιου φωτός 3

  • Οδηγίες εγκατάστασης

2.4G RF ασύρματο δίκτυο αισθητήρα μικροκυμάτων για πάνελ και γραμμικό φως με λειτουργία συλλογής ημερήσιου φωτός 42.4G RF ασύρματο δίκτυο αισθητήρα μικροκυμάτων για πάνελ και γραμμικό φως με λειτουργία συλλογής ημερήσιου φωτός 5



[Εύρος Ανίχνευσης]

2.4G RF ασύρματο δίκτυο αισθητήρα μικροκυμάτων για πάνελ και γραμμικό φως με λειτουργία συλλογής ημερήσιου φωτός 6

2.4G RF ασύρματο δίκτυο αισθητήρα μικροκυμάτων για πάνελ και γραμμικό φως με λειτουργία συλλογής ημερήσιου φωτός 7

Κίνηση σήμα          Μικρό σήμα κίνησης

Παρουσία ανθρώπου: ανιχνεύει το ανθρώπινο σώμα στην περιοχή ανίχνευσης για να πραγματοποιήσει μεγάλο σήματα κίνησης (περπάτημα) για να ενεργοποιήσει την επαγωγή και έξοδο υψηλού επιπέδου (όπως έλεγχος φώτων on και off), και στη συνέχεια ανιχνεύει μικρά σήματα κίνησης (σώμα που γέρνει προς τα εμπρός, προς τα πίσω, κούνημα άκρων, κούνημα κεφαλιού, πληκτρολόγηση, παιχνίδι κινητών τηλεφώνων και άλλα μικρές κινήσεις.) as καθώς και η ανίχνευση ζωτικών σημείων αναπνοής του ανθρώπου που προκαλούνται από την κοιλιακή κοιλότητα, τη διαστολή του θώρακα κ.λπ. για να διατηρηθεί η έξοδος υψηλού επιπέδου (όπως έναs έλεγχος φωτόςs πάντα αναμμένο)



Απουσία ανθρώπου: δεν ανιχνεύεται σήμα στην περιοχή ανίχνευσης και έξοδος χαμηλού επιπέδου (έλεγχος λάμπας off)



[Τηλεχειριστήριο]MH15



2.4G RF ασύρματο δίκτυο αισθητήρα μικροκυμάτων για πάνελ και γραμμικό φως με λειτουργία συλλογής ημερήσιου φωτός 8

MH17



2.4G RF ασύρματο δίκτυο αισθητήρα μικροκυμάτων για πάνελ και γραμμικό φως με λειτουργία συλλογής ημερήσιου φωτός 9

2.4G RF ασύρματο δίκτυο αισθητήρα μικροκυμάτων για πάνελ και γραμμικό φως με λειτουργία συλλογής ημερήσιου φωτός 10



[Αρχικοποίηση]



Μετά την ενεργοποίηση, ο αισθητήρας ανάβει αυτόματα το φως σε φωτεινότητα 100% και αυτοέλεγχο για 45s-60s. Κατά την αρχικοποίηση, ο αισθητήρας δεν είναι σε θέση να ανιχνεύσει κίνηση. Μπαίνει σε λειτουργία ανίχνευσης μετά την αρχικοποίηση, και κατά τη διάρκεια της οποίας, η λάμπα διατηρείται σε φωτεινότητα 100%.



[Προεπιλεγμένη ρύθμιση]

Ευαισθησία: 100%, Χρόνος διατήρησης: 5s, Αισθητήρας φωτός ημέρας: Απενεργοποίηση, Περίοδος αναμονής: 0s, Επίπεδο αναμονής dim: 20%



[Ειδοποίηση εφαρμογής]

l Ο αισθητήρας θα πρέπει να εγκατασταθεί από έναν επαγγελματία ηλεκτρολόγο. Παρακαλώ απενεργοποιήστε την τροφοδοσία πριν από την εγκατάσταση, την καλωδίωση, την αλλαγή της διαμόρφωσης.

l Το προϊόν έχει καλή ικανότητα διείσδυσης σε πλαστικό, ξύλο κ.λπ., αλλά η κεραία της μονάδας μικροκυμάτων δεν πρέπει να έχει μεταλλικά εξαρτήματα ή μεταλλικά περιβλήματα, γυάλινα περιβλήματα κ.λπ. απευθείας μπροστά ή κοντά, διαφορετικά θα επηρεάσει τη μετάδοση και τη λήψη της κεραίας.

l Η απόσταση ανίχνευσης θα επηρεαστεί από το ύψος εγκατάστασης, το μέγεθος του αντικειμένου που θα ανιχνευθεί, την ταχύτητα κίνησης, την επίδραση του περιβάλλοντος εγκατάστασης και η απόσταση ανίχνευσης σε διαφορετικές κατευθύνσεις θα έχει έναν ορισμένο βαθμό μεταβλητότητας.

l Το όριο φωτός ημέρας είναι σε ένα ηλιόλουστο περιβάλλον, χωρίς σκιές και συνθήκες διάχυσης περιβαλλοντικού φωτός. Σε διαφορετικές περιόδους, κλίματα και περιβάλλοντα, η τιμή φωτός ημέρας που ανιχνεύεται από τον αισθητήρα φωτός μπορεί να είναι διαφορετική.

l Η απόσταση εγκατάστασης του προϊόντος συνιστάται να είναι μεγαλύτερη από 1,5m. η απόσταση εγκατάστασης μεταξύ του προϊόντος και του δρομολογητή θα πρέπει να είναι μεγαλύτερη από 1,5m, ώστε να μην προκαλείται παρεμβολή στην κανονική λειτουργία του αισθητήρα μικροκυμάτων.

l Το επίπεδο στερέωσης του προϊόντος (π.χ. υπόστρωμα αλουμινίου, πλακέτα PCB) πρέπει να έχει μια ορισμένη διαφορά ύψους από το επίπεδο της κεραίας της μονάδας μικροκυμάτων και το επίπεδο της κεραίας της μονάδας μικροκυμάτων θα πρέπει να είναι υψηλότερο από το κοντινό επίπεδο κατά περισσότερο από 5mm προκειμένου να επιτευχθεί το καλύτερο αποτέλεσμα ανίχνευσης.

l Πρέπει να χρησιμοποιηθεί ρυθμιζόμενη τροφοδοσία DC με σταθερή τάση εξόδου, χαμηλό ρεύμα και συντελεστή κυμάτωσης πρέπει να χρησιμοποιηθεί, η κυμάτωση της τροφοδοσίας θα πρέπει να είναι μικρότερη από 50mV και το ελάχιστο ρεύμα φορτίου της τροφοδοσίας θα πρέπει να είναι μεγαλύτερο από 120mA, και συνιστάται επίσης να ρυθμίσετε έναν ηλεκτρολυτικό πυκνωτή όχι μικρότερο από 100uF στο τερματικό VCC τροφοδοσίας εισόδου.

l Η εγκατάσταση του προϊόντος όσο το δυνατόν μακρύτερα από μεγάλο μεταλλικό εξοπλισμό, αγωγούς, αεραγωγούς κλιματισμού, αεραγωγούς εξαγωγής, μηχανές καπνού και άλλα σκηνικά, ώστε να αποφευχθεί η δόνηση του εξοπλισμού που επηρεάζει το αποτέλεσμα ανίχνευσης.

l Η μονάδα μικροκυμάτων θα πρέπει να αποφεύγει την εγγύτητα με την τροφοδοσία κίνησης AC, να απέχει από τη γέφυρα ανορθωτή τροφοδοσίας κίνησης, τον μετασχηματιστή, τους σωλήνες μεταγωγής και άλλες συσκευές υψηλής ισχύος, για να αποφευχθούν παρεμβολές υψηλής συχνότητας στην κανονική λειτουργία της μονάδας μικροκυμάτων.

l Σχεδιασμός προϊόντος: η επιφάνεια της κεραίας της μονάδας μικροκυμάτων και τα κοντινά κυκλώματά της για να αποφευχθεί η ροή μεγάλων ρευμάτων, αποφεύγοντας μετασχηματιστές ή εξαρτήματα υψηλής συχνότητας κοντά, η απόσταση θα πρέπει να είναι μεγαλύτερη από 10mm όσο το δυνατόν.

l Κατά την καλωδίωση, η πλευρά της κεραίας και η πλευρά των εξαρτημάτων στο πίσω μέρος του προϊόντος δεν πρέπει να καλύπτονται από καλώδια ή να έχουν μεγάλα ρεύματα που ρέουν, ώστε να μην επηρεάζεται η κανονική λειτουργία του αισθητήρα.

l Το μπροστινό μέρος του προϊόντος και κοντά δεν μπορούν να εξοπλιστούν με μεταλλικά εξαρτήματα ή γυάλινο μπλοκ, ώστε να μην επηρεάζεται η κανονική λειτουργία του αισθητήρα, ενώ το πάχος του πλαστικού όσο το δυνατόν να επιλέγεται μικρότερο από 1mm, πολύ παχύ θα επηρεάσει την ανίχνευση των μονάδων μικροκυμάτων και την κατευθυντικότητα. το επίπεδο της κεραίας μικροκυμάτων και η απόσταση του κελύφους θα πρέπει να είναι μεγαλύτερη από 3,2mm

l Η επιφάνεια της κεραίας του προϊόντος και το μεταλλικό επίπεδο (υπόστρωμα αλουμινίου, σιδερένιο κέλυφος) πρέπει να έχουν μια ορισμένη διαφορά ύψους, η συνιστώμενη απόσταση είναι μεγαλύτερη από 0,5mm.

Όταν η δομή του προϊόντος, η λειτουργία τροφοδοσίας/το κύκλωμα, το μπροστινό κάλυμμα της κεραίας του αισθητήρα κ.λπ. αλλάζουν, παρακαλώ ειδοποιήστε τον κατασκευαστή του αισθητήρα για επιβεβαίωση, ώστε να μην προκαλέσει την ακατάλληλη λειτουργία του προϊόντος. Διαφορετικά, ο κατασκευαστής δεν φέρει καμία αντίστοιχη ευθύνη για την ανωμαλία.
