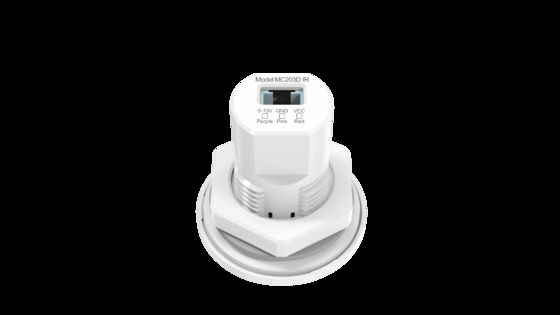

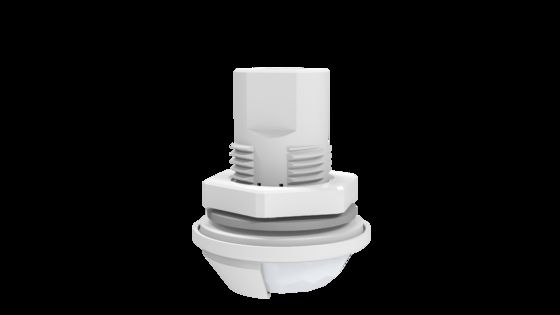

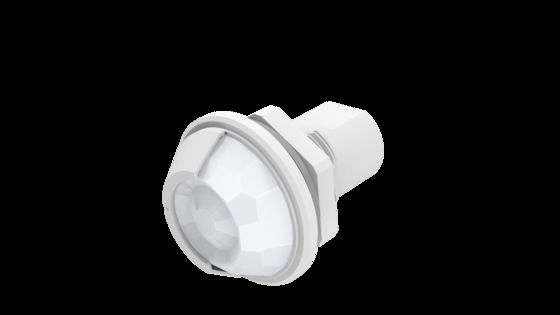

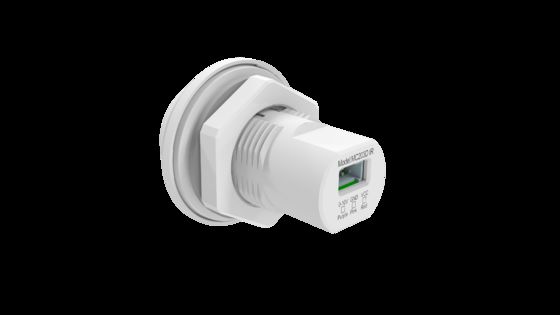

Αισθητήρας κίνησης PIR 12Vdc με δυνατότητα ρύθμισης φωτεινότητας για φωτιστικό Tri-proof, Διεπαφή Zhaga Book20, Εφαρμόσιμος σε χώρους στάθμευσης MC203D IR/1
| Τόπος καταγωγής | Shenzhen, Κίνα |
|---|---|
| Μάρκα | Merrytek |
| Πιστοποίηση | CE |
| Αριθμό μοντέλου | MC203D IR 1/ MC203D IR |
| Ποσότητα παραγγελίας min | 100pcs |
| Τιμή | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες | Πλακέτο + Καρτόνι ((K=A) |
| Χρόνος παράδοσης | 1, δείγμα και μικρή παραγγελία: εντός 5 εργάσιμων ημερών από τη λήψη της πληρωμής σας. 2, μαζική παρ |
| Όροι πληρωμής | T/t |
| Δυνατότητα προσφοράς | 10000 τεμ./Μήνα |
Λεπτομέρειες
| Ονομαστική τάση | 12 ± 1VDC | Ρεύμα εργασίας | <15ma> |
|---|---|---|---|
| Σήμα εξόδου | 5V PWM Dimming/ 0-10V | Ύψος τοποθέτησης | Τυπικό 3m (4,5m max) |
| Θερμοκρασία λειτουργίας | -20 ℃ -55 ℃ | Πιστοποιητικό | CE |
| Διάρκεια ζωής | Εγγύηση 5 ετών @ta (εσωτερική) | Λειτουργία ανίχνευσης | Ανίχνευση PIR |
| Επισημαίνω | 12Vdc dimmable PIR motion sensor,Zhaga Book20 PIR sensor,parking garage motion sensor |
||
Περιγραφή προϊόντων
12Vdc Dimmable PIR Motion Sensor Για Tri-proof Φως, Zhaga Book20 Interface, Χώρος Στάθμευσης Εφαρμόσιμος
Χαρακτηριστικά Προϊόντος
- Διεπαφή Zhaga20
- Μέγιστο ύψος εγκατάστασης 4,5 μέτρα, κατάλληλο για χώρους στάθμευσης
- Ανιχνευτής κίνησης PIR για tri-proof φως
- Σχεδιασμός IP65
- Οι παράμετροι του αισθητήρα μπορούν να ρυθμιστούν με τηλεχειριστήριο
Τεχνικές Παράμετροι
Είσοδος
| Ονομαστική τάση | 12±1VDC |
| Ρεύμα λειτουργίας | <15mA |
| Τάση κυμάτωσης | <100mVp-p |
Έξοδος
| Σήμα εξόδου | MC203D IR 1 | MC203D IR |
| Σήμα dimming 5V PWM | Σήμα dimming 0-10V |
Παράμετροι Αισθητήρα
| Λειτουργία ανίχνευσης | Ανίχνευση PIR |
| Περιοχή Ανίχνευσης | 100% /75%/50%/25% |
| Χρόνος Αναμονής | 5s/30s/1min/3min/5min/10min/20min/30min |
| Περίοδος Αναμονής | 0s/10s/1min/3min/5min/10min/30min/+∞ |
| Αισθητήρας Φωτός Ημέρας |
Κατώφλι φωτός ημέρας: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux(Απενεργοποίηση) (Κατάσταση διάχυσης περιβάλλοντος)
Προτεραιότητα Φωτός Ημέρας: ON | OFF
5Lux: 55-105Lux
15Lux: 65-115Lux
30Lux: 80-130Lux
50Lux: 100-150Lux
100Lux: 150-250Lux
150Lux: 200-300Lux
|
| Επίπεδο Dimming | 10%(1.4-1.6V) 20%(1.9-2.1V) 30%(2.9-3.1V) 50% (4.9-5.1V) |
| Εύρος ανίχνευσης (ακτίνα) | 2-4m (εσωτερικού χώρου, ευαισθησία 100%, χωρίς άμεσο ηλιακό φως στον αισθητήρα, θερμοκρασία 25°C) |
| Ύψος εγκατάστασης | Τυπικό 3m (4,5m Μέγιστο) |
Περιβάλλον
| Θερμοκρασία λειτουργίας (Ta) | -20°C-55°C |
| Θερμοκρασία αποθήκευσης | -40°C~+80°C Υγρασία: ≤85% (χωρίς συμπύκνωση) |
Πρότυπα Πιστοποίησης
| Πιστοποιημένο | CE |
| Περιβαλλοντικές απαιτήσεις | Συμμόρφωση με RoHS 2.0, Reach |
| Βαθμολογία IP | IP65 |
Άλλες Προδιαγραφές
| Καλωδίωση | Καλώδιο 3 PIN 378±8mm |
| Απαιτήσεις εγκατάστασης | Τοποθετήστε στο κέντρο ή στο πλάι του ψηλού φωτισμού |
| Απαιτήσεις συσκευασίας | Χαρτόνι + Κουτί (K=A) |
| Καθαρό βάρος | 10±3g |
| Διάρκεια ζωής | 5 χρόνια εγγύηση @Ta (εσωτερικού χώρου) |
Όταν η θερμοκρασία περιβάλλοντος πλησιάζει το εύρος θερμοκρασίας του ανθρώπινου σώματος (36°C~37°C/96.8~98.6°F), η ανίχνευση κίνησης PIR θα εξασθενήσει σημαντικά ή δεν θα ανταποκριθεί.
Όταν η θερμοκρασία περιβάλλοντος ή η θερμοκρασία της πλακέτας LED είναι υψηλότερη από 55°C/131°F, μπορεί να συμβούν ψευδείς ενεργοποιήσεις, προσπαθήστε να μειώσετε την ευαισθησία ανίχνευσης για βελτίωση. Εάν συνεχιστούν οι ψευδείς ενεργοποιήσεις, ο αισθητήρας PIR δεν πρέπει να είναι κατάλληλος για χρήση στον χώρο.
Περιγραφή Λειτουργίας
| Λειτουργία ON-OFF | Περίοδος αναμονής ορισμένη σε "0s" |
| Dimming 2 βημάτων | Περίοδος αναμονής ορισμένη σε "+∞" |
| Dimming 3 βημάτων | Περίοδος αναμονής ορισμένη σε "10s/1min/3min/5min/10min/30min" |
| Προτεραιότητα φωτός ημέρας | Πατήστε Remote DH Mode και ορίστε τον αισθητήρα φωτός ημέρας σε "5Lux/15Lux/30Lux/50Lux/100Lux/150Lux" |
| Συλλογή φωτός ημέρας | Δ/Υ |
Πληροφορίες Προϊόντος
- Διαστάσεις (Μονάδα:mm)
- Καλωδίωση
Εύρος Ανίχνευσης
Τηλεχειριστήριο
Αρχικοποίηση
Μετά την ενεργοποίηση, ο αισθητήρας θα ζεσταθεί για 45-60 δευτερόλεπτα και στη συνέχεια θα αρχίσει να λειτουργεί.
Προεπιλεγμένες Ρυθμίσεις
Ευαισθησία: 100%, Χρόνος αναμονής: 5s, Αισθητήρας φωτός ημέρας: Απενεργοποιημένος, Περίοδος αναμονής: 0s, Επίπεδο DIM αναμονής: 10%
Οδηγίες Εφαρμογής
- Ο αισθητήρας πρέπει να εγκατασταθεί από επαγγελματία ηλεκτρολόγο. Απενεργοποιήστε την τροφοδοσία πριν από την εγκατάσταση, την καλωδίωση και την αλλαγή παραμέτρων.
- Ο αισθητήρας PIR δεν μπορεί να διαπεράσει κανένα υλικό, βεβαιωθείτε ότι δεν υπάρχει εμπόδιο μεταξύ του αισθητήρα και των κινούμενων ατόμων/αντικειμένων.
- Ο αισθητήρας μπορεί να δυσκολεύεται να ανιχνεύσει άτομα αν φορούν χοντρά ρούχα τον χειμώνα.
- Τα σήματα θερμότητας θα θεωρηθούν ως σήματα κίνησης για την ενεργοποίηση του αισθητήρα. Αποφύγετε την κατεύθυνση του αισθητήρα προς κλιματιστικό ή άλλη πηγή θέρμανσης.
- Ο αισθητήρας είναι μόνο για εσωτερική χρήση. Το εξωτερικό ηλιακό φως μπορεί να επηρεάσει την ανίχνευση του αισθητήρα.
- Λόγω συνεχών βελτιώσεων, το περιεχόμενο αυτής της οδηγίας μπορεί να αλλάξει χωρίς προηγούμενη ειδοποίηση.
- Η απόδοση dimming μπορεί να διαφέρει όταν λειτουργεί με διαφορετικούς οδηγούς 0-10V.
- Το κατώφλι φωτός ημέρας μετράται σε ηλιόλουστο περιβάλλον χωρίς σκιά και διάχυτη ανάκλαση φωτός περιβάλλοντος. Το επίπεδο lux περιβάλλοντος μπορεί να διαφέρει σε διαφορετικό περιβάλλον, καιρό, κλίμα, ώρα της ημέρας και εποχή.
- Η απόσταση ανίχνευσης σχετίζεται με το ύψος των ατόμων, το ύψος τοποθέτησης, τη γωνία τοποθέτησης, τη θερμοκρασία περιβάλλοντος λειτουργίας κ.λπ.
Αυτό το προϊόν πρέπει να χρησιμοποιείται με τροφοδοτικό DC σταθεροποιημένης τάσης του οποίου η τάση εισόδου είναι σταθερή και ο παράγοντας κυμάτωσης είναι χαμηλός (παράγοντας κυμάτωσης χαμηλότερος από 100mV, ρεύμα φορτίου μεγαλύτερο από 25mA).
Κατά την εγκατάσταση σε νέο περιβάλλον, εγκαταστήστε και δοκιμάστε τουλάχιστον 5 τεμάχια προϊόντος πρώτα πριν από τη μαζική εγκατάσταση.
Σημαντικές Σημειώσεις Αισθητήρα PIR
Το PIR είναι ένας πυροηλεκτρικός αισθητήρας υπερύθρων που ανιχνεύει αλλαγές στις υπέρυθρες ακτίνες. Παρακαλούμε δώστε προσοχή στα ακόλουθα θέματα κατά την πραγματική χρήση:
- Ανίχνευση πηγών θερμότητας εκτός του ανθρώπινου σώματος
- Η θερμοκρασία της πηγής θερμότητας δεν αλλάζει ή η πηγή θερμότητας δεν κινείται
- Άλλοι σχετικοί περιβαλλοντικοί παράγοντες και παραβιάσεις της αρχής εφαρμογής του PIR επηρεάζουν
Πιθανά Σενάρια Ψευδούς Ενεργοποίησης
- Όταν μικρά ζώα εισέρχονται στην περιοχή ανίχνευσης
- Όταν οι υπέρυθρες ακτίνες από τον ήλιο, τους προβολείς αυτοκινήτων, τους λαμπτήρες πυράκτωσης κ.λπ. εκτίθενται απευθείας στον αισθητήρα
- Όταν η θερμοκρασία στην περιοχή ανίχνευσης αλλάζει δραστικά λόγω θερμού αέρα, ψυχρού αέρα από εξοπλισμό ψυχρής θερμοκηπίου, υδρατμών από υγραντήρες κ.λπ.
Πιθανά Σενάρια Μη Ενεργοποίησης
- Όταν υπάρχουν ουσίες όπως γυαλί και ακρυλικό που εμποδίζουν τη μετάδοση των υπέρυθρων ακτίνων μεταξύ του αισθητήρα και του αντικειμένου ανίχνευσης.
- Η πηγή θερμότητας εντός της περιοχής ανίχνευσης κινείται ελάχιστα ή κινείται με υψηλή ταχύτητα.
