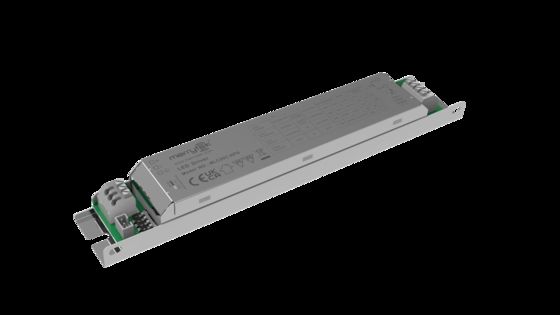

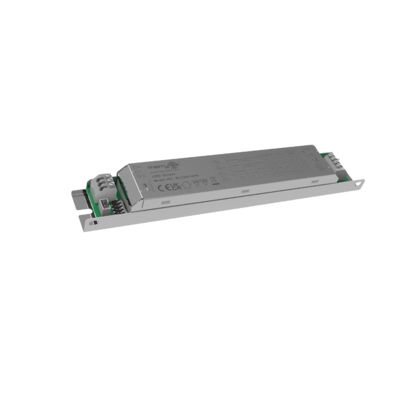

18.9W Max Οδηγός LED με Ροοστάτη, Ρύθμιση PWM Με Βοηθητική Τροφοδοσία 12V, Για Μακρόστενη Λάμπα MLC20C-NPS

  • 18.9W Max Sensor Dim Led Driver, PWM Dimming With 12V Auxiliary Power Supply, For Long Strip Lamp MLC20C-NPS
  • 18.9W Max Sensor Dim Led Driver, PWM Dimming With 12V Auxiliary Power Supply, For Long Strip Lamp MLC20C-NPS
Τόπος καταγωγής Shenzhen, Κίνα
Μάρκα Merrytek
Πιστοποίηση CE, SAA
Αριθμό μοντέλου MLC20C-NPS
Ποσότητα παραγγελίας min 100pcs
Τιμή Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες Bubble τσάντα clapboard, χαρτοκιβώτιο (k = a)
Χρόνος παράδοσης 1, δείγμα και μικρή παραγγελία: εντός 5 εργάσιμων ημερών από τη λήψη της πληρωμής σας. 2, μαζική παρ
Όροι πληρωμής T/t
Δυνατότητα προσφοράς 10000 τεμ./Μήνα
Λεπτομέρειες
Ονομαστική τάση 198-264VAC 50Hz/60Hz Stand-by Power ≤0,3W
Ρεύμα κύματος <22a (100US μισό ρεύμα) @230vac Θερμοκρασία λειτουργίας -25℃~+50℃
Πιστοποιητικό Ce \ saa Διάρκεια ζωής Εγγύηση πέντε ετών (TA = 50 ℃@230vac πλήρες φορτίο)
Επισημαίνω

18.9W sensor dim LED driver

,

PWM dimming LED driver with 12V auxiliary

,

long strip lamp LED driver
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
18.9W Μέγιστος Οδηγός LED Dim Αισθητήρα, PWM Dimming Με 12V Βοηθητική Τροφοδοσία, Για Λαμπτήρα Μεγάλης Ταινίας
Χαρακτηριστικά Προϊόντος
  • Μεταλλική τροφοδοσία χωρίς απομόνωση; τροφοδοτικό dimming PWM χωρίς τρεμόπαιγμα; με βοηθητική τροφοδοσία 12V; που ταιριάζει με διαφορετικούς αισθητήρες και ασύρματες έξυπνες μονάδες.
  • Εξαιρετική απόδοση, υψηλή απόδοση, υψηλή τιμή PF και χαμηλή εφεδρική ισχύς. συμμορφώνεται με το νέο πρότυπο ERP και συμμορφώνεται με τα πρότυπα πιστοποίησης CE, SAA.
  • Η ενσωματωμένη τροφοδοσία είναι κατάλληλη για λαμπτήρες ταινίας. αλλαγή παραμέτρων μέσω διακοπτών DIP.
Παράμετροι
Αριθμός Προϊόντος MLC20C-NPS
Είσοδος Εύρος Τάσης 198-264Vac 50Hz/60Hz
Ρεύμα Εισόδου 0.1A (@230Vac πλήρες φορτίο)
Τάση Λειτουργίας 220-240Vac 50Hz/60Hz
Ισχύς Χωρίς Φορτίο ≤0.3W
Εφεδρική Ισχύς ≤0.3W
Συντελεστής Ισχύος ≥0.9 (@230Vac πλήρες φορτίο)
Αποδοτικότητα Εργασίας 85% (230V Μέγιστο φορτίο)
THD ≤20%(@230V ac πλήρες φορτίο)
Ρεύμα Διαρροής <0.5mA/240V
Ρεύμα Υπέρτασης <22A (100us μισό ρεύμα) @230Vac
Έξοδος Μοντέλο Λειτουργίας Σταθερό Ρεύμα
Τύπος Φορτίου LED
Χρόνος Εκκίνησης ≤1S (@230Vac πλήρες φορτίο)
Ρεύμα Κυματισμού ±5% (@230Vac πλήρες φορτίο, πλήρες φορτίο LED)
Απαίτηση Συχνότητας Στροβοσκοπίου Χωρίς τρεμόπαιγμα (≤5%)
Τάση Εξόδου Χωρίς Φορτίο 65Vdc Μέγιστο
Ισχύς Φορτίου 18.9W Μέγιστο
Ρεύμα Φορτίου 200mA250mA300mA350mA (ρυθμίζεται με διακόπτες DIP)
Εύρος Τάσης Εξόδου Φορτίου 30-54Vdc
Θύρα Σύνδεσης PWM Ναι (συμβατά σήματα PWM 5V και 3.3V)
Μέθοδος Σύνδεσης Θύρας Ακροδέκτης με βελόνες σειράς 3PIN PH2.0
Βοηθητική Τροφοδοσία Τάση 12V±1V
Ρεύμα Μέγιστο 100mA
Απαιτήσεις Προστασίας Θερμοκρασία/Υγρασία Λειτουργίας -25℃~+50℃
Θερμοκρασία/Υγρασία Αποθήκευσης -40℃~+80℃ Υγρασία: 85% (Χωρίς συμπύκνωση)
Ατμοσφαιρική Πίεση 86~106KPa
Υπέρταση Κεραυνού LN:1KV
Πρότυπα Πιστοποίησης Πρότυπα Ασφαλείας (LVD) EN61347-1,EN61347-2-13
Πρότυπα EMC EN55015,EN61547,EN61000-3-2,EN61000-3-3
Τάση Αντοχής 1500V AC 5mA 60S (είσοδος "L N" προς έξοδο SEC+ SEC-)
Περιβαλλοντική απαίτηση Συμβατό με RoHS
Πιστοποιητικό CE SAA
Ακρίβεια Ρεύματος Εξόδου ±5%
Καλωδίωση Πιεστικό ακροδέκτη, διάμετρος καλωδίου: 0.5-1.0mm2
Βαθμολογία IP IP20
Κλάση Προστασίας Κλάση II
Εγκατάσταση Ενσωματωμένο
Διάσταση 195*30*21mm
Καθαρό Βάρος 135g±3g
Εγγύηση Πενταετής εγγύηση (Ta=50℃@230Vac πλήρες φορτίο)
Δοκιμή Χαρακτηριστικών Προϊόντος
LED driver product testing photo 1 LED driver product testing photo 2
Πληροφορίες Προϊόντος
Διάσταση (μονάδες: mm)
LED driver dimension diagram
Καλωδίωση
LED driver wiring diagram
Λειτουργία
LED driver function diagram
Εγκατάσταση
LED driver installation diagram 1 LED driver installation diagram 2
Ρύθμιση Διακόπτη DIP
Ονομαστικό I (CC) 1 2
350mA ON ON
300mA ON -
250mA - ON
200mA - -
Αρχικοποίηση

Μετά την ενεργοποίηση, είναι μισοφωτεινό, και μετά από αυτοέλεγχο, εισέρχεται στη ρύθμιση τάσης 0-10V / PWM θύρας φωτεινότητας (σε αναστολή για πλήρη φωτεινότητα).

Σημείωση Εφαρμογής
  1. Παρακαλούμε χρησιμοποιήστε το προϊόν σύμφωνα με τις προδιαγραφές. Μπορεί να προκύψουν βλάβες εάν το προϊόν χρησιμοποιηθεί εκτός των συνθηκών λειτουργίας.
  2. Συνδέστε πρώτα τα φορτία πριν ενεργοποιήσετε την τροφοδοσία εισόδου. διαφορετικά, το φορτίο μπορεί να υποστεί ζημιά.
  3. Μετά την απενεργοποίηση της τροφοδοσίας εισόδου του οδηγού LED, το άκρο εξόδου εξακολουθεί να έχει υπολειπόμενη τάση, η οποία μπορεί να διατηρηθεί για περίπου 3 λεπτά.
  4. Αυτό το προϊόν είναι τροφοδοτικό χωρίς απομόνωση:
    • Για να αποφύγετε ηλεκτρικό κίνδυνο, μην λειτουργείτε με την τροφοδοσία ενεργοποιημένη πριν συνδέσετε το φορτίο.
    • Για να αποφύγετε ζημιά στην κεφαλή ανίχνευσης, απαιτείται επίσης απενεργοποίηση πριν από τη σύνδεση.
