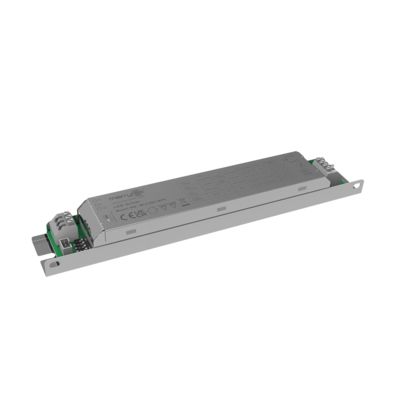

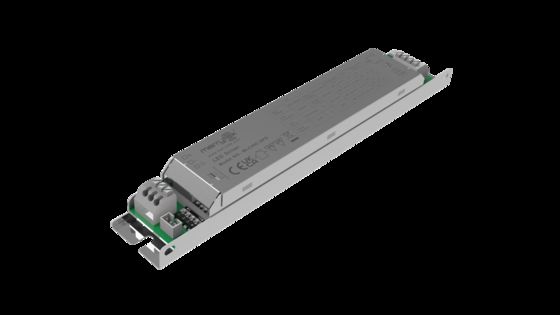

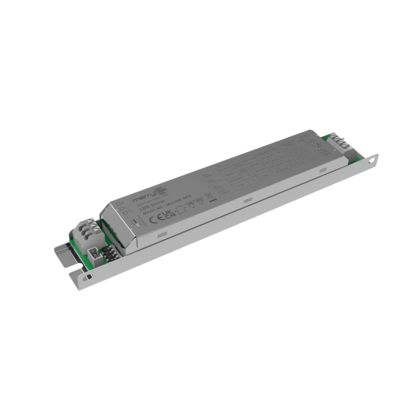

42W Max Αισθητήρας Dim Οδηγός LED, Μεταλλική Λωρίδα Μη-απομονωμένη Τροφοδοτικό, Πιστοποίηση CE & SAA MLC40C-NPS

  • 42W Max Sensor Dim Led Driver, Metal Strip Non-isolated Power Supply, CE & SAA Certified MLC40C-NPS
  • 42W Max Sensor Dim Led Driver, Metal Strip Non-isolated Power Supply, CE & SAA Certified MLC40C-NPS
  • 42W Max Sensor Dim Led Driver, Metal Strip Non-isolated Power Supply, CE & SAA Certified MLC40C-NPS
Τόπος καταγωγής Shenzhen, Κίνα
Μάρκα Merrytek
Πιστοποίηση CE, SAA
Αριθμό μοντέλου MLC40C-NPS
Ποσότητα παραγγελίας min 100pcs
Τιμή Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες Bubble τσάντα clapboard, χαρτοκιβώτιο (k = a)
Χρόνος παράδοσης 1, δείγμα και μικρή παραγγελία: εντός 5 εργάσιμων ημερών από τη λήψη της πληρωμής σας. 2, μαζική παρ
Όροι πληρωμής T/t
Δυνατότητα προσφοράς 10000 τεμ./Μήνα
Λεπτομέρειες
Ονομαστική τάση 198-264VAC 50Hz/60Hz Stand-by Power ≤0,3W
Ρεύμα κύματος <22a (100US μισό ρεύμα) @230vac Θερμοκρασία λειτουργίας -25℃~+50℃
Πιστοποιητικό Ce \ saa Διάρκεια ζωής Εγγύηση πέντε ετών (TA = 50 ℃@230vac πλήρες φορτίο)
Επισημαίνω

42W LED sensor driver

,

metal strip power supply

,

CE certified dimmable driver
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
42W Max Έξυπνος οδηγός LED με ρυθμιστή έντασης, μεταλλική λωρίδα μη απομονωμένη τροφοδοτικό, πιστοποίηση CE & SAA
Χαρακτηριστικά προϊόντος
  • Μεταλλική λωρίδα μη απομονωμένο τροφοδοτικό, τροφοδοτικό ρύθμισης έντασης PWM χωρίς τρεμόπαιγμα, με βοηθητικό τροφοδοτικό 12V, που ταιριάζει με διαφορετικούς αισθητήρες και ασύρματες έξυπνες μονάδες.
  • Εξαιρετική απόδοση, υψηλή απόδοση, υψηλή τιμή PF και χαμηλή κατανάλωση σε κατάσταση αναμονής, σύμφωνα με το νέο πρότυπο ERP και συμμορφούμενο με τα πρότυπα πιστοποίησης CE, SAA.
  • Το ενσωματωμένο τροφοδοτικό είναι κατάλληλο για λαμπτήρες λωρίδων, αλλάζοντας παραμέτρους μέσω διακοπτών DIP.
Παράμετροι
Αριθμός προϊόντος MLC40C-NPS
Είσοδος Εύρος τάσης 198-264Vac 50Hz/60Hz
Ρεύμα εισόδου 0.19A (@230Vac πλήρες φορτίο)
Τάση λειτουργίας 220-240Vac 50Hz/60Hz
Ισχύς χωρίς φορτίο ≤0.3W
Ισχύς αναμονής ≤0.3W
Συντελεστής ισχύος ≥0.95 (@230Vac πλήρες φορτίο)
Αποδοτικότητα εργασίας 90% (230V Μέγιστο φορτίο)
THD ≤20%(@230V ac πλήρες φορτίο)
Ρεύμα διαρροής <0.5mA/240V
Ρεύμα υπέρτασης <22A (100us μισό ρεύμα) @230Vac
Έξοδος Μοντέλο λειτουργίας Σταθερό ρεύμα
Τύπος φορτίου LED
Χρόνος εκκίνησης ≤1S (@230Vac πλήρες φορτίο)
Ρεύμα κυμάτωσης ±5% (@230Vac πλήρες φορτίο, πλήρες φορτίο LED)
Απαίτηση συχνότητας στροβοσκοπίου Χωρίς τρεμόπαιγμα (≤5%)
Τάση εξόδου χωρίς φορτίο 160Vdc Μέγιστο
Ισχύς φορτίου 42W Μέγιστο
Ρεύμα φορτίου 200mA250mA300mA350mA (ρυθμίζεται με διακόπτες DIP)
Εύρος τάσης εξόδου φορτίου 65-120Vdc
Θύρα σύνδεσης PWM Ναι (συμβατά σήματα PWM 5V και 3.3V)
Μέθοδος σύνδεσης θύρας Ακροδέκτης με ακίδες σειράς 3PIN PH2.0
Βοηθητικό τροφοδοτικό Τάση 12V±1V
Ρεύμα Μέγιστο 100mA
Απαιτήσεις προστασίας Θερμοκρασία/Υγρασία λειτουργίας -25℃~+50℃
Θερμοκρασία/Υγρασία αποθήκευσης -40℃~+80℃ Υγρασία: 85% (Χωρίς συμπύκνωση)
Ατμοσφαιρική πίεση 86~106KPa
Πρότυπα πιστοποίησης Πρότυπα ασφαλείας (LVD) EN61347-1,EN61347-2-13
Πρότυπα EMC EN55015,EN61547,EN61000-3-2,EN61000-3-3
Υπέρταση κεραυνού LN:1KV
Τάση αντοχής 1500V AC 5mA 60S (είσοδος "L N" προς έξοδο SEC+ SEC-)
Περιβαλλοντική απαίτηση Συμβατό με RoHS
Πιστοποιητικό CE SAA
Ακρίβεια ρεύματος εξόδου ±5%
Καλωδίωση Ακροδέκτης πίεσης, διάμετρος καλωδίου: 0.5-1.0mm2
Βαθμολογία IP IP20
Κλάση προστασίας Κλάση II
Εγκατάσταση Ενσωματωμένο
Διαστάσεις 195*30*21mm
Καθαρό βάρος 135g±3g
Εγγύηση Πενταετής εγγύηση (Ta=50℃@230Vac πλήρες φορτίο)
Δοκιμή χαρακτηριστικών προϊόντος
Product characteristic testing image 1
Product characteristic testing image 2
Πληροφορίες προϊόντος
  • Διαστάσεις (μονάδες: mm)
    Product dimension diagram
  • Καλωδίωση
    Product wiring diagram
  • Λειτουργία
    Product function diagram
Εγκατάσταση
Installation diagram 1
Installation diagram 2
Ρύθμιση διακόπτη DIP
Ονομαστικό ρεύμα (CC) 1 2
350mA ON ON
300mA ON -
250mA - ON
200mA - -
Αρχικοποίηση

Μετά την ενεργοποίηση, είναι μισοφωτεινό και μετά από αυτοέλεγχο, εισέρχεται στη ρύθμιση φωτεινότητας τάσης θύρας 0-10V / PWM (σε αναμονή για πλήρη φωτεινότητα).

Οδηγίες εφαρμογής

(1) Παρακαλώ χρησιμοποιήστε το προϊόν σύμφωνα με τις προδιαγραφές. Μπορεί να προκύψουν βλάβες εάν το προϊόν χρησιμοποιηθεί εκτός των συνθηκών λειτουργίας.

(2) Συνδέστε πρώτα τα φορτία πριν ενεργοποιήσετε την τροφοδοσία εισόδου, διαφορετικά το φορτίο μπορεί να υποστεί ζημιά.

(3) Μετά την απενεργοποίηση της τροφοδοσίας εισόδου του οδηγού LED, η έξοδος εξακολουθεί να έχει υπολειπόμενη τάση, η οποία μπορεί να διατηρηθεί για περίπου 3 λεπτά.

(4) Αυτό το προϊόν είναι ένα μη απομονωμένο τροφοδοτικό:

  • Για να αποφύγετε ηλεκτρικό κίνδυνο, μην λειτουργείτε με την τροφοδοσία ενεργοποιημένη πριν συνδέσετε το φορτίο.
  • Για να αποφύγετε ζημιά στην κεφαλή ανίχνευσης, απαιτείται επίσης απενεργοποίηση πριν από τη σύνδεση.
