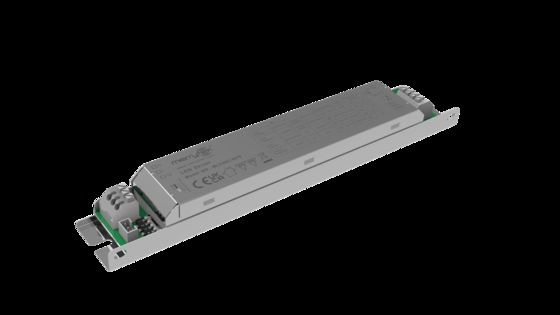

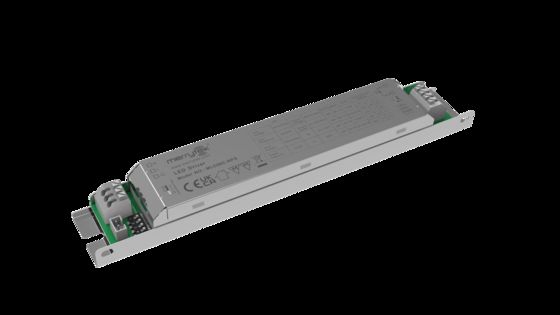

60W Μακρύς Λωρίδας Αισθητήρα Ρυθμιζόμενος Οδηγός LED, Έξοδος 200-350mA, Χωρίς Τρεμόπαιγμα, Ενσωματωμένη Εγκατάσταση MLC60C-NPS

  • 60W Long Strip Sensor Dim Led Driver, 200-350mA Output, Flicker-free, Built-in Installation MLC60C-NPS
  • 60W Long Strip Sensor Dim Led Driver, 200-350mA Output, Flicker-free, Built-in Installation MLC60C-NPS
Τόπος καταγωγής Shenzhen, Κίνα
Μάρκα Merrytek
Πιστοποίηση CE, SAA
Αριθμό μοντέλου MLC60C-NPS
Ποσότητα παραγγελίας min 100pcs
Τιμή Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες Bubble τσάντα clapboard, χαρτοκιβώτιο (k = a)
Χρόνος παράδοσης 1, δείγμα και μικρή παραγγελία: εντός 5 εργάσιμων ημερών από τη λήψη της πληρωμής σας. 2, μαζική παρ
Όροι πληρωμής T/t
Δυνατότητα προσφοράς 10000 τεμ./Μήνα
Λεπτομέρειες
Ονομαστική τάση 198-264VAC 50Hz/60Hz Stand-by Power ≤0,3W
Ρεύμα κύματος <22a (100US μισό ρεύμα) @230vac Θερμοκρασία λειτουργίας -25℃~+50℃
Πιστοποιητικό Ce \ saa Διάρκεια ζωής Εγγύηση πέντε ετών (TA = 50 ℃@230vac πλήρες φορτίο)
Επισημαίνω

60W dimmable LED driver

,

flicker-free sensor driver

,

built-in installation LED driver
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
60W Μακρύς Λωρίδας Αισθητήρα Ρυθμιζόμενος Οδηγός LED, Έξοδος 200-350mA, Χωρίς Τρεμόπαιγμα, Ενσωματωμένη Εγκατάσταση
Χαρακτηριστικά Προϊόντος
  • Τροφοδοτικό χωρίς απομόνωση μεταλλικής λωρίδας. τροφοδοτικό ρύθμισης φωτεινότητας PWM χωρίς τρεμόπαιγμα
  • 12V βοηθητικό τροφοδοτικό. συμβατό με διάφορες μονάδες αισθητήρων και ασύρματες έξυπνες μονάδες
  • Υψηλή απόδοση με υψηλή απόδοση, υψηλή τιμή PF και χαμηλή κατανάλωση σε κατάσταση αναμονής
  • Συμμορφώνεται με το νέο πρότυπο ERP και συμμορφώνεται με τα πρότυπα πιστοποίησης CE, SAA
  • Ενσωματωμένο τροφοδοτικό κατάλληλο για φωτιστικά λωρίδων. παράμετροι ρυθμιζόμενες μέσω διακοπτών DIP
Τεχνικές Παράμετροι
Αριθμός Προϊόντος. MLC60C-NPS
Είσοδος Εύρος Τάσης 198-264Vac 50Hz/60Hz
Ρεύμα Εισόδου 0.3A (@230Vac πλήρες φορτίο)
Τάση Λειτουργίας 220-240Vac 50Hz/60Hz
Ισχύς Χωρίς Φορτίο ≤0.3W
Ισχύς Αναμονής ≤0.3W
Συντελεστής Ισχύος ≥0.95 (@230Vac πλήρες φορτίο)
Αποδοτικότητα Εργασίας 90% (230V Μέγιστο φορτίο)
THD ≤20%(@230V ac πλήρες φορτίο)
Ρεύμα Διαρροής <0.5mA/240V
Ρεύμα Υπέρτασης <22A (100us μισό ρεύμα) @230Vac
Έξοδος Μοντέλο λειτουργίας Σταθερό Ρεύμα
Τύπος φορτίου LED
Χρόνος Εκκίνησης ≤1S (@230Vac πλήρες φορτίο)
Ρεύμα Κυμάτωσης ±5% (@230Vac πλήρες φορτίο, πλήρες φορτίο LED)
Απαίτηση Συχνότητας Στροβοσκοπίου Χωρίς τρεμόπαιγμα (≤5%)
Τάση Εξόδου Χωρίς Φορτίο 200Vdc Μέγιστο
Ισχύς Φορτίου 61.25W Μέγιστο
Θύρα Σύνδεσης PWM Ναι (Συμβατά σήματα PWM 5V και 3.3V)
Μέθοδος Σύνδεσης Θύρας Ακροδέκτης ακίδων σειράς 3PIN PH2.0
Βοηθητικό Τροφοδοτικό 12V±1V, Μέγιστο 100mA
Απαιτήσεις Προστασίας Θερμοκρασία/Υγρασία Λειτουργίας -25℃~+50℃
Θερμοκρασία/Υγρασία Αποθήκευσης -40℃~+80℃ Υγρασία: 85% (Χωρίς συμπύκνωση)
Ατμοσφαιρική Πίεση 86~106KPa
Υπέρταση Κεραυνού LN:1KV
Πρότυπα Πιστοποίησης EN61347-1, EN61347-2-13, EN55015, EN61547, EN61000-3-2, EN61000-3-3
Περιβαλλοντική απαίτηση Συμβατό με RoHS
Πιστοποιητικό CE SAA
Ακρίβεια Ρεύματος Εξόδου ±5%
Καλωδίωση Ακροδέκτης πίεσης, διάμετρος καλωδίου: 0.5-1.0mm²
Βαθμολογία IP IP20
Κλάση Προστασίας Κλάση II
Εγκατάσταση Ενσωματωμένη
Διαστάσεις 195*30*21mm
Καθαρό Βάρος 138g±3g
Εγγύηση Πενταετής εγγύηση (Ta=50℃@230Vac πλήρες φορτίο)
Δοκιμή Χαρακτηριστικών Προϊόντος
LED driver characteristic testing diagram
LED driver performance testing results
Πληροφορίες Προϊόντος
LED driver dimensional diagram
LED driver wiring diagram
LED driver functional diagram
Εγκατάσταση
LED driver installation diagram 1
LED driver installation diagram 2
Ρύθμιση Διακόπτη DIP
Ονομαστικό I (CC) 1 2
350mA ON ON
300mA ON -
250mA - ON
200mA - -
Αρχικοποίηση

Μετά την ενεργοποίηση, είναι μισοφωτεινό και μετά από αυτοέλεγχο, εισέρχεται στη ρύθμιση φωτεινότητας τάσης θύρας 0-10V / PWM (σε αναστολή για πλήρες φως).

Οδηγίες Εφαρμογής
  1. Παρακαλούμε χρησιμοποιήστε το προϊόν σύμφωνα με τις προδιαγραφές. Μπορεί να προκύψουν βλάβες εάν το προϊόν χρησιμοποιηθεί εκτός των συνθηκών λειτουργίας.
  2. Συνδέστε πρώτα τα φορτία πριν ενεργοποιήσετε την τροφοδοσία εισόδου. Διαφορετικά, το φορτίο μπορεί να υποστεί ζημιά.
  3. Μετά την απενεργοποίηση της τροφοδοσίας εισόδου του οδηγού LED, το άκρο εξόδου εξακολουθεί να έχει υπολειπόμενη τάση, η οποία μπορεί να διατηρηθεί για περίπου 3 λεπτά.
  4. Αυτό το προϊόν είναι τροφοδοτικό χωρίς απομόνωση:
    • Για να αποφύγετε ηλεκτρικό κίνδυνο, μην λειτουργείτε με την τροφοδοσία ενεργοποιημένη πριν συνδέσετε το φορτίο.
    • Για να αποφύγετε ζημιά στην κεφαλή ανίχνευσης, απαιτείται επίσης απενεργοποίηση πριν από τη σύνδεση.
