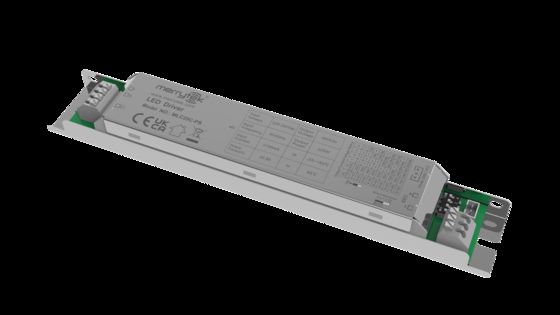

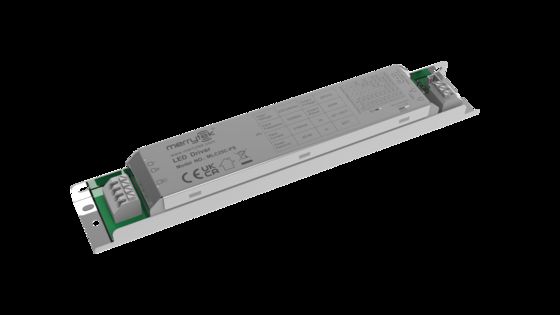

25W Απομονωμένος οδηγός LED αισθητήρα, με ακροδέκτη ρύθμισης φωτεινότητας PWM, ρεύμα 300-700mA MLC25C-PS

  • 25W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 300-700mA Current MLC25C-PS
  • 25W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 300-700mA Current MLC25C-PS
Τόπος καταγωγής Shenzhen, Κίνα
Μάρκα Merrytek
Πιστοποίηση CE、UKCA、SAA
Αριθμό μοντέλου MLC25C-PS
Ποσότητα παραγγελίας min 100pcs
Τιμή Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες PE Bag clapboard, χαρτοκιβώτιο (k = a)
Χρόνος παράδοσης 1, δείγμα και μικρή παραγγελία: εντός 5 εργάσιμων ημερών από τη λήψη της πληρωμής σας. 2, μαζική παρ
Όροι πληρωμής T/t
Δυνατότητα προσφοράς 10000 τεμ./Μήνα
Λεπτομέρειες
Δυνατότητα έντασης 220-240Vac 50Hz/60Hz Stand-by Power ≤0,5 W (Εξοπλισμός με διαχωριστική κεφαλή ανίχνευσης Merrytek 5,8 Ghz)
Συντελεστής ισχύος ≥0,95 (μέγιστο φορτίο 230 V) Εργασιακό μοντέλο Σταθερό ρεύμα
Φλεγόμενο ≤5% Αξιολόγηση IP IP20
Διάρκεια ζωής 5 έτη εγγύηση@Ta 230V πλήρης φόρτισης
Επισημαίνω

25W isolated LED driver

,

PWM dimming sensor driver

,

300-700mA LED driver
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
25W Απομονωμένος αισθητήρας DIM Led Driver, με PWM Dimming Terminal, ρεύμα 300-700mA
Χαρακτηριστικά του προϊόντος
  • Απομονωμένο πλαίσιο κυκλώματος δύο σταδίων, πλήρης εξασθένηση και χωρίς λάμψη.
  • Υποστήριξη διακόπτες DIP για τη ρύθμιση του τρέχοντος κιβωτίου.
  • Υποστήριξη 12V βοηθητικής τροφοδοσίας, με ανίχνευση split head μπορεί να επιτύχει ολοκληρωμένη λειτουργία ανίχνευσης.
  • Εξοπλισμός με πύλη ελέγχου εξασθένησης PWM.
  • Κατάλληλο για διάφορους αισθητήρες μικροκυμάτων ή ασύρματες έξυπνες μονάδες.
Παράμετροι
Σειρά προϊόντων MLC25C-PS
Διάταξη 220-240V AC 50Hz/60Hz
Δύναμη αναμονής ≤ 0,5W ((Εξοπλίζονται με ανιχνευτικό κεφαλής διαίρεσης Merrytek 5,8Ghz)
Αύξηση 1KV ((L/N,EN61000-4-5)
Συντελεστής ισχύος ≥ 0,95 (230V μέγιστο φορτίο)
ρεύμα εισόδου ≤ 0,13A @ 230VAC πλήρες φορτίο
ρεύμα εισόδου < 15A ((100us μισό ρεύμα) @ 230V AC
Αποτελεσματικότητα εργασίας ≥ 84% (230V μέγιστο φορτίο)
Αποδόσεις
Εργασιακό μοντέλο CC
Τύπος φορτίου LED
Φλίκ ≤ 5%
Ακριβότητα συνεχούς ρεύματος Ακριβότητα συνεχούς ρεύματος ± 5%
Παράμετροι του βοηθητικού οδηγού 12VDC ρεύμα: 100mA Max
Η τάση εξόδου χωρίς φορτίο 60VDC μέγιστο
Δύναμη πλήρους φορτίου Μέγιστο 25W
ρεύμα φορτίου 300mA / 350mA / 400mA / 450mA 500mA / 550mA / 600mA / 650mA
Πεδίο τάσης εξόδου φορτίου 300mA / 9-42VDC 350mA / 9-42VDC 400mA / 9-42VDC 450mA / 9-42VDC 500mA / 9-42VDC 550mA / 9-42VDC 600mA / 9-42VDC 650mA / 9-38VDC 700mA / 9-36VDC
Απαιτήσεις προστασίας κατά των ανωμαλιών
Τρόπος προστασίας Προστασία από υπερτάσεις εισόδου Προστασία χωρίς φορτίο Προστασία από βραχυκύκλωμα
Περιβαλλοντικές απαιτήσεις
Θερμοκρασία λειτουργίας Ενσωματωμένο: -25...+50°C
Μέγιστη θερμοκρασία κελύφους ((Tc) 85°C
Θέρμανση/υγρασία αποθήκευσης -40°C...+80°C υγρασία: ≤85% (μη συμπύκνωση)
Πρότυπα πιστοποίησης
Πιστοποιητικό CE,UKCA,SAA
Περιβαλλοντικές απαιτήσεις RoHS2.0, Απαιτούμενη εμβέλεια
Πρότυπα ασφάλειας (LVD) EN61347-1, EN61347-2-13
Πρότυπα ΕΜΚ Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα είδη που χρησιμοποιούνται για την κατασκευή οχημάτων με κινητήρα.
Αντιστέκεται στην τάση Πρωτογενής προς δευτερογενή: 3.75KVAC Πρωτογενής προς εδάφους:1.5KVAC
Αξιολόγηση ΙΠ IP20
Κατηγορία προϊόντων Τάξη Ι
Άλλα
Μέθοδος καλωδίωσης Τερματικό τυπωτήρα, διάμετρος καλωδίου:00,5-1,0 mm2
Εγκατάσταση Ενσωματωμένο
Πακέτο Τάκοι PE από χαρτόνι, χαρτόνι ((K=A)
Καθαρό βάρος 144.5±5g
Ζωή 5 έτη εγγύηση@Ta 230V πλήρης φόρτισης
Διαχωρισμένη διάταξη κεφαλιού
MC002D 6 MC087D 1 MC087D RC MC131D Α&Β
MC137D A&B MSA207D MC068D RC MC116D RC
MC116D Β1
Πληροφορίες για το προϊόν

Διάταξη και λειτουργία

Wiring diagram for 25W Isolated Sensor DIM Led Driver
Function diagram for 25W Isolated Sensor DIM Led Driver

Μέγεθος (μονάδα: mm)

Dimension diagram for 25W Isolated Sensor DIM Led Driver
Σχήμα παραμέτρου
Parameter curve diagram for MLC25C-PS Additional parameter curve diagram for MLC25C-PS
Δρόμος ζωής
Life time curve diagram for 25W Isolated Sensor DIM Led Driver
Ρυθμίσεις ρεύματος εξόδου
ρεύμα εξόδου Πεδίο τάσης S1 S2 S3 S4
300mA 9-42V - - - -
350mA 9-42V - - - Ενεργός
400mA 9-42V - - Ενεργός -
450mA 9-42V - - Ενεργός Ενεργός
500mA 9-42V - Ενεργός Ενεργός -
550mA 9-42V - Ενεργός Ενεργός Ενεργός
600mA 9-42V Ενεργός - Ενεργός Ενεργός
650mA 9-38V Ενεργός Ενεργός Ενεργός -
700mA 9-36V Ενεργός Ενεργός Ενεργός Ενεργός
Αρχιμοποίηση

Όταν ο αισθητήρας ρυθμίζεται, αλλάζει ανάλογα με την κατάσταση του αισθητήρα.

Προεπιλεγμένη ρύθμιση

Ρυθμίζει το αντίστοιχο τρέχον κιβώτιο σύμφωνα με την παραγγελία ή την απαίτηση του πελάτη.

Ανακοίνωση για την αίτηση
  • Παρακαλείστε να χρησιμοποιείτε το προϊόν σύμφωνα με τις προδιαγραφές.
  • Το προϊόν πρέπει να εγκατασταθεί από επαγγελματία ηλεκτρολόγο. Παρακαλούμε κλείστε το ρεύμα πριν από την εγκατάσταση, την καλωδίωση, την αλλαγή της ρύθμισης των διακόπτες DIP.
  • Το καλώδιο LED φορτίου πρέπει πρώτα να συνδεθεί και στη συνέχεια να ενεργοποιηθεί η ισχύς εισόδου, διαφορετικά μπορεί να βλάψει το καλώδιο LED.
  • Μετά την απενεργοποίηση της εισόδου του κινητήρα LED, θα υπάρχει υπολειμματική τάση στο τέλος της εξόδου, η οποία μπορεί να διατηρηθεί για περίπου 3 λεπτά.
