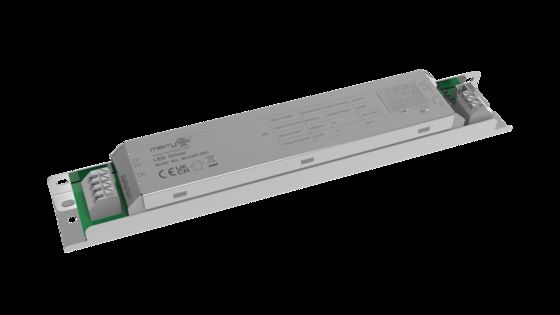

45W Απομονωμένος αισθητήρας DIM Led Driver, με PWM Terminal Dimming, 600-1050mA ρεύμα MLC40C-PS1

  • 45W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 600-1050mA Current MLC40C-PS1
  • 45W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 600-1050mA Current MLC40C-PS1
Τόπος καταγωγής Shenzhen, Κίνα
Μάρκα Merrytek
Πιστοποίηση CE、UKCA、SAA
Αριθμό μοντέλου MLC40C-PS1
Ποσότητα παραγγελίας min 100pcs
Τιμή Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες PE Bag clapboard, χαρτοκιβώτιο (k = a)
Χρόνος παράδοσης 1, δείγμα και μικρή παραγγελία: εντός 5 εργάσιμων ημερών από τη λήψη της πληρωμής σας. 2, μαζική παρ
Όροι πληρωμής T/t
Δυνατότητα προσφοράς 10000 τεμ./Μήνα
Λεπτομέρειες
Δυνατότητα έντασης 220-240Vac 50Hz/60Hz Stand-by Power ≤0,5 W (Εξοπλισμός με διαχωριστική κεφαλή ανίχνευσης Merrytek 5,8 Ghz)
Συντελεστής ισχύος ≥0,95 (μέγιστο φορτίο 230 V) Εργασιακό μοντέλο Σταθερό ρεύμα
Φλεγόμενο ≤5% Αξιολόγηση IP IP20
Διάρκεια ζωής 5 έτη εγγύηση@Ta 230V πλήρης φόρτισης
Επισημαίνω

45W isolated LED driver

,

PWM dimming sensor driver

,

600-1050mA LED driver
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
45W Απομονωμένος οδηγός LED αισθητήρα, με τερματικό ρύθμισης PWM, ρεύμα 600-1050mA
Χαρακτηριστικά προϊόντος
  • Απομονωμένο κύκλωμα δύο σταδίων, πλήρης ρύθμιση και χωρίς τρεμόπαιγμα
  • Υποστήριξη διακοπτών DIP για ρύθμιση της βαθμίδας ρεύματος
  • Υποστήριξη βοηθητικής τροφοδοσίας 12V, με κεφαλή διαχωρισμού αισθητήρα μπορεί να επιτύχει ολοκληρωμένη λειτουργία αίσθησης
  • Εξοπλισμένο με θύρα ελέγχου ρύθμισης PWM
  • Κατάλληλο για διάφορους αισθητήρες μικροκυμάτων ή ασύρματες έξυπνες μονάδες
Τεχνικές παράμετροι
Σειρά προϊόντων MLC40C-PS1
Ονομαστική τάση 220-240V AC 50Hz/60Hz
Ισχύς αναμονής ≤0.5W (Εξοπλισμένο με κεφαλή διαχωρισμού αισθητήρα Merrytek 5.8Ghz)
Υπέρταση 1KV(L/N,EN61000-4-5)
Συντελεστής ισχύος ≥0.95 (230V Μέγιστο φορτίο)
Ρεύμα εισόδου ≤0.23A @230VAC πλήρες φορτίο
Ρεύμα εκκίνησης <20A(100us μισό ρεύμα)@230V AC
Αποδοτικότητα λειτουργίας ≥86% (230V Μέγιστο φορτίο)
Έξοδος
Μοντέλο λειτουργίας CC
Τύπος φορτίου LED
Τρεμόπαιγμα ≤5%
Ακρίβεια σταθερού ρεύματος Ακρίβεια σταθερού ρεύματος ±5%
Παράμετροι βοηθητικού οδηγού Ρεύμα 12VDC: 100mA Μέγιστο
Τάση εξόδου χωρίς φορτίο 60VDC Μέγιστο
Ισχύς πλήρους φορτίου 40W Μέγιστο
Ρεύμα φορτίου 600mA / 650mA / 700mA / 750mA 800mA / 850mA / 900mA / 950mA 1000mA / 1050mA
Εύρος τάσης εξόδου φορτίου 600mA / 9-42VDC 650mA / 9-42VDC 700mA / 9-42VDC 750mA / 9-42VDC 800mA / 9-42VDC 850mA / 9-42VDC 900mA / 9-42VDC 950mA / /9-42VDC 1000mA / 9-40VDC
Απαιτήσεις προστασίας από ανωμαλίες
Λειτουργία προστασίας Προστασία υπέρτασης εισόδου | Προστασία εισόδου χωρίς φορτίο | Προστασία βραχυκυκλώματος εισόδου
Περιβαλλοντικές απαιτήσεις
Θερμοκρασία λειτουργίας Ενσωματωμένο: -25…+50°C
Μέγιστη θερμοκρασία περιβλήματος (Tc) 85°C
Θερμοκρασία/υγρασία αποθήκευσης -40°C…+80°C Υγρασία: ≤85% (χωρίς συμπύκνωση)
Πρότυπα πιστοποίησης
Πιστοποιητικό CE,UKCA,SAA
Περιβαλλοντική απαίτηση RoHS2.0, Απαίτηση Reach
Πρότυπα ασφαλείας (LVD) EN61347-1, EN61347-2-13
Πρότυπα EMC EN55015, EN61547, EN61000-3-2, EN61000-3-3
Τάση αντοχής Πρωτεύον προς δευτερεύον: 3.75KVAC Πρωτεύον προς γείωση: 1.5KVAC
Βαθμολογία IP IP20
Κατηγορία προϊόντος Κλάση Ι
Άλλα
Μέθοδος καλωδίωσης Πιεστικό τερματικό, διάμετρος καλωδίου: 0.5-1.0mm2
Εγκατάσταση Ενσωματωμένο
Συσκευασία Τσάντα PE με διαχωριστικό, χαρτοκιβώτιο (K=A)
Καθαρό βάρος 174±5g
Διάρκεια ζωής 5 χρόνια εγγύηση @Ta 230V πλήρες φορτίο
Συνδυασμός κεφαλής διαχωρισμού
MC002D 6 MC087D 1 MC087D RC MC131D A&B
MC137D A&B MSA207D MC068D RC MC116D RC
MC116D B1
Πληροφορίες προϊόντος
Καλωδίωση και λειτουργία
Wiring diagram for 45W Isolated Sensor DIM Led Driver Functional diagram of 45W Isolated Sensor DIM Led Driver
Διάσταση (Μονάδα:mm)
Dimension diagram of 45W Isolated Sensor DIM Led Driver
Καμπύλη παραμέτρων
Parameter curve diagram for MLC40C-PS1 Additional parameter curve for MLC40C-PS1
Καμπύλη διάρκειας ζωής
Life time curve diagram for 45W Isolated Sensor DIM Led Driver
Ρύθμιση ρεύματος εξόδου
Ρεύμα εξόδου Εύρος τάσης S1 S2 S3 S4
600mA 9-42V - - - -
650mA 9-42V - - - ON
700mA 9-42V - - ON -
750mA 9-42V - - ON ON
800mA 9-42V - ON - ON
850mA 9-42V - ON ON -
900mA 9-42V - ON ON ON
950mA 9-42V ON ON - ON
1000mA 9-40V ON ON ON -
1050mA 9-38V ON ON ON ON
Αρχικοποίηση

Όταν ενεργοποιείται, είναι σταθερά αναμμένο. Όταν διαμορφωθεί ο αισθητήρας, αλλάζει ανάλογα με την κατάσταση του αισθητήρα.

Προεπιλεγμένη ρύθμιση

Ρυθμίστε την αντίστοιχη βαθμίδα ρεύματος σύμφωνα με την παραγγελία ή τη ζήτηση του πελάτη.

Οδηγίες εφαρμογής
  • Παρακαλώ χρησιμοποιήστε αυτό το προϊόν σύμφωνα με τις προδιαγραφές. Μπορεί να προκύψουν βλάβες εάν το προϊόν χρησιμοποιηθεί εκτός των συνθηκών χρήσης.
  • Το προϊόν πρέπει να εγκατασταθεί από επαγγελματία ηλεκτρολόγο. Παρακαλώ απενεργοποιήστε την τροφοδοσία πριν από την εγκατάσταση, την καλωδίωση, την αλλαγή της ρύθμισης των διακοπτών DIP.
  • Η σειρά LED φορτίου πρέπει να συνδεθεί πρώτα, και στη συνέχεια να ενεργοποιηθεί η τροφοδοσία εισόδου, διαφορετικά μπορεί να προκληθεί ζημιά στη σειρά LED.
  • Μετά την απενεργοποίηση της τροφοδοσίας εισόδου του οδηγού LED, θα υπάρχει υπολειπόμενη τάση στο άκρο εξόδου, η οποία μπορεί να διατηρηθεί για περίπου 3 λεπτά.
