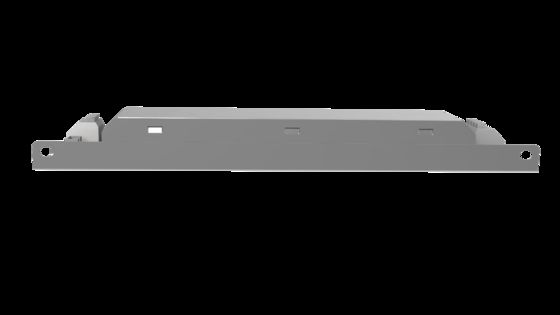

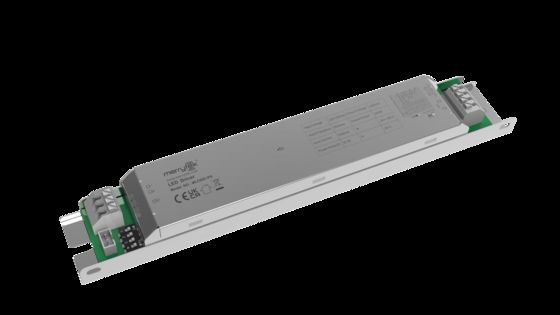

65W Απομονωμένος οδηγός LED DIM αισθητήρα, με ακροδέκτη PWM Dimming, 1200-1600mA Ρεύμα MLC65C-PS

  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
Τόπος καταγωγής Shenzhen, Κίνα
Μάρκα Merrytek
Πιστοποίηση CE、UKCA、SAA
Αριθμό μοντέλου MLC65C-PS
Ποσότητα παραγγελίας min 100pcs
Τιμή Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες PE Bag clapboard, χαρτοκιβώτιο (k = a)
Χρόνος παράδοσης 1, δείγμα και μικρή παραγγελία: εντός 5 εργάσιμων ημερών από τη λήψη της πληρωμής σας. 2, μαζική παρ
Όροι πληρωμής T/t
Δυνατότητα προσφοράς 10000 τεμ./Μήνα
Λεπτομέρειες
Δυνατότητα έντασης 220-240Vac 50Hz/60Hz Stand-by Power ≤0,5 W (Εξοπλισμός με διαχωριστική κεφαλή ανίχνευσης Merrytek 5,8 Ghz)
Συντελεστής ισχύος ≥0,95 (μέγιστο φορτίο 230 V) Εργασιακό μοντέλο Σταθερό ρεύμα
Φλεγόμενο ≤5% Αξιολόγηση IP IP20
Διάρκεια ζωής 5 έτη εγγύηση@Ta 230V πλήρης φόρτισης
Επισημαίνω

65W isolated sensor LED driver

,

PWM dimming terminal LED driver

,

1200-1600mA current sensor driver
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
65W Απομονωμένος Οδηγός LED DIM με Αισθητήρα, Με Τερματικό PWM Dimming, Ρεύμα 1200-1600mA
Χαρακτηριστικά Προϊόντος
  • Απομονωμένο κύκλωμα δύο σταδίων, πλήρες dimming και χωρίς τρεμόπαιγμα
  • Υποστήριξη διακοπτών DIP για ρύθμιση του ρεύματος
  • Υποστήριξη βοηθητικής τροφοδοσίας 12V, με κεφαλή αισθητήρα μπορεί να επιτύχει ολοκληρωμένη λειτουργία αισθητήρα
  • Εξοπλισμένο με θύρα ελέγχου PWM dimming
  • Κατάλληλο για διάφορους αισθητήρες μικροκυμάτων ή ασύρματες έξυπνες μονάδες
Παράμετροι
Σειρά προϊόντων MLC60C-PS
Ονομαστική τάση 220-240V AC 50Hz/60Hz
Ισχύς αναμονής ≤0.5W (Εξοπλισμένο με κεφαλή αισθητήρα Merrytek 5.8Ghz)
Υπέρταση 1KV(L/N,EN61000-4-5)
Συντελεστής ισχύος ≥0.95 (230V Μέγιστο φορτίο)
Ρεύμα εισόδου ≤0.23A @230VAC πλήρες φορτίο
Ρεύμα εκκίνησης <20A(100us μισό ρεύμα)@230V AC
Αποδοτικότητα λειτουργίας ≥86% (230V Μέγιστο φορτίο)
Έξοδος
Μοντέλο λειτουργίας CC
Τύπος φορτίου LED
Τρεμόπαιγμα ≤5%
Ακρίβεια σταθερού ρεύματος Ακρίβεια σταθερού ρεύματος ±5%
Παράμετροι βοηθητικού οδηγού Ρεύμα 12VDC: 100mA Μέγιστο
Τάση εξόδου χωρίς φορτίο 60VDC Μέγιστο
Ισχύς πλήρους φορτίου 65W Μέγιστο
Ρεύμα φορτίου 1200mA / 1250mA / 1300mA 1350mA / 1400mA / 1450mA 1500mA / 1550mA / 1600mA
Εύρος τάσης εξόδου φορτίου 1200mA / 15-42VDC 1250mA / 15-42VDC 1300mA / 15-42VDC 1350mA / 15-42VDC 1400mA / 15-42VDC 1450mA / 15-42VDC 1500mA / 15-42VDC 1550mA / 15-42VDC 1600mA / 15-40VDC
Απαιτήσεις Προστασίας από Ανωμαλίες
Λειτουργία προστασίας Προστασία υπέρτασης εισόδου | Προστασία εισόδου χωρίς φορτίο | Προστασία βραχυκυκλώματος εισόδου
Περιβαλλοντικές Απαιτήσεις
Θερμοκρασία λειτουργίας Ενσωματωμένο: -25...+50°C
Μέγιστη θερμοκρασία περιβλήματος (Tc) 85°C
Θερμοκρασία/υγρασία αποθήκευσης -40°C...+80°C Υγρασία: ≤85% (χωρίς συμπύκνωση)
Πρότυπα Πιστοποίησης
Πιστοποιητικό CE,UKCA,SAA
Περιβαλλοντική απαίτηση RoHS2.0, Απαίτηση Reach
Πρότυπα ασφαλείας (LVD) EN61347-1, EN61347-2-13
Πρότυπα EMC EN55015, EN61547, EN61000-3-2, EN61000-3-3
Τάση αντοχής Πρωτεύον προς δευτερεύον: 3.75KVAC Πρωτεύον προς γείωση: 1.5KVAC
Βαθμολογία IP IP20
Κατηγορία Προϊόντος Κλάση Ι
Άλλα
Μέθοδος καλωδίωσης Πιεστικό τερματικό, διάμετρος καλωδίου: 0.5-1.0mm2
Εγκατάσταση Ενσωματωμένο
Συσκευασία Τσάντα PE με διαχωριστικό, χαρτοκιβώτιο (K=A)
Καθαρό βάρος 225±5g
Διάρκεια ζωής 5 χρόνια εγγύηση @Ta 230V πλήρες φορτίο
Συνδυασμός Κεφαλής Διαχωρισμού
MC002D 6
MC087D 1
MC087D RC
MC131D A&B
MC137D A&B
MSA207D
MC068D RC
MC116D RC
MC116D B1
Πληροφορίες Προϊόντος

Καλωδίωση και λειτουργία

Wiring diagram for 65W Isolated Sensor DIM Led Driver
Function diagram for 65W Isolated Sensor DIM Led Driver

Διαστάσεις (Μονάδα:mm)

Dimension diagram for 65W Isolated Sensor DIM Led Driver
Καμπύλη Παραμέτρων
Parameter curve diagram for MLC65C-PS Additional parameter curve diagram for MLC65C-PS
Καμπύλη Διάρκειας Ζωής
Life time curve diagram for 65W Isolated Sensor DIM Led Driver
Ρύθμιση Ρεύματος Εξόδου
Ρεύμα εξόδου Εύρος τάσης S1 S2 S3 S4
1200mA 15-42V - - - -
1250mA 15-42V - - - ON
1300mA 15-42V - - ON -
1350mA 15-42V - - ON ON
1400mA 15-42V - ON ON -
1450mA 15-42V - ON ON ON
1500mA 15-42V ON - ON ON
1550mA 15-42V ON ON ON -
1600mA 15-40V ON ON ON ON
Αρχικοποίηση

Όταν ενεργοποιηθεί, παραμένει σταθερά αναμμένο. Όταν ρυθμιστεί ο αισθητήρας, αλλάζει ανάλογα με την κατάσταση του αισθητήρα.

Προεπιλεγμένη Ρύθμιση

Ρυθμίστε την αντίστοιχη βαθμίδα ρεύματος σύμφωνα με την παραγγελία ή τη ζήτηση του πελάτη.

Ειδοποίηση Εφαρμογής
  • Παρακαλώ χρησιμοποιήστε αυτό το προϊόν σύμφωνα με τις προδιαγραφές. Μπορεί να προκύψουν βλάβες εάν το προϊόν χρησιμοποιηθεί εκτός των συνθηκών χρήσης.
  • Το προϊόν πρέπει να εγκατασταθεί από επαγγελματία ηλεκτρολόγο. Παρακαλώ απενεργοποιήστε την τροφοδοσία πριν την εγκατάσταση, την καλωδίωση, την αλλαγή της ρύθμισης των διακοπτών DIP.
  • Η αλυσίδα LED φορτίου πρέπει να συνδεθεί πρώτα, και στη συνέχεια να ενεργοποιηθεί η τροφοδοσία εισόδου, διαφορετικά μπορεί να προκληθεί ζημιά στην αλυσίδα LED.
  • Μετά την απενεργοποίηση της τροφοδοσίας εισόδου του οδηγού LED, θα υπάρχει υπολειπόμενη τάση στο άκρο εξόδου, η οποία μπορεί να διατηρηθεί για περίπου 3 λεπτά.
