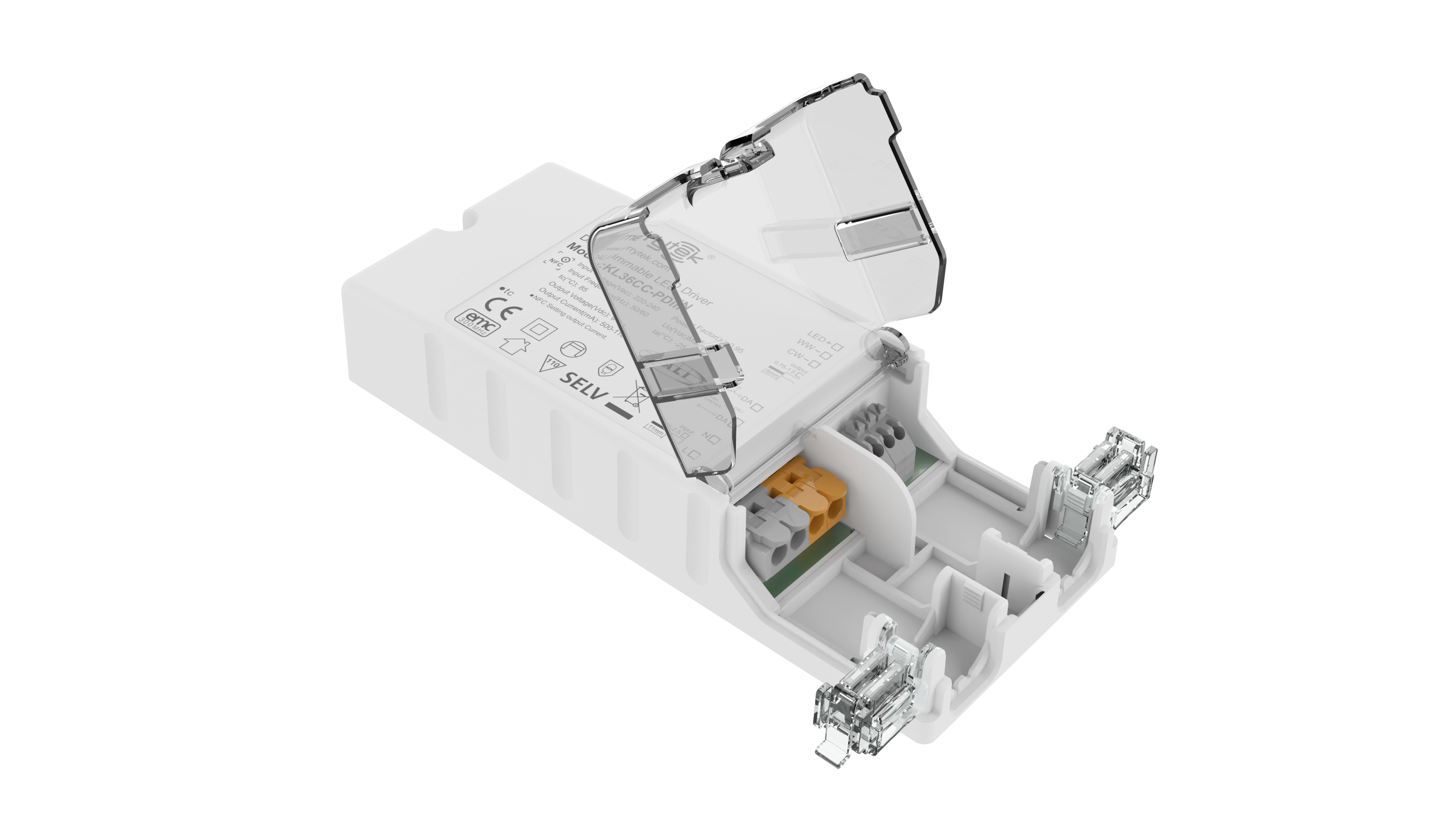

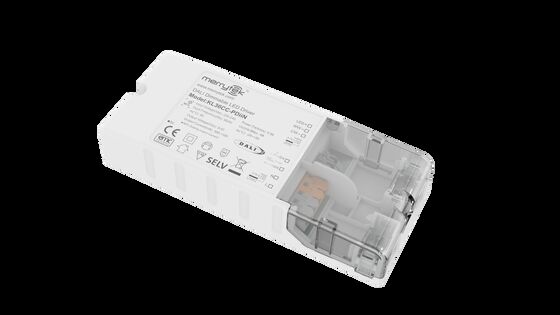

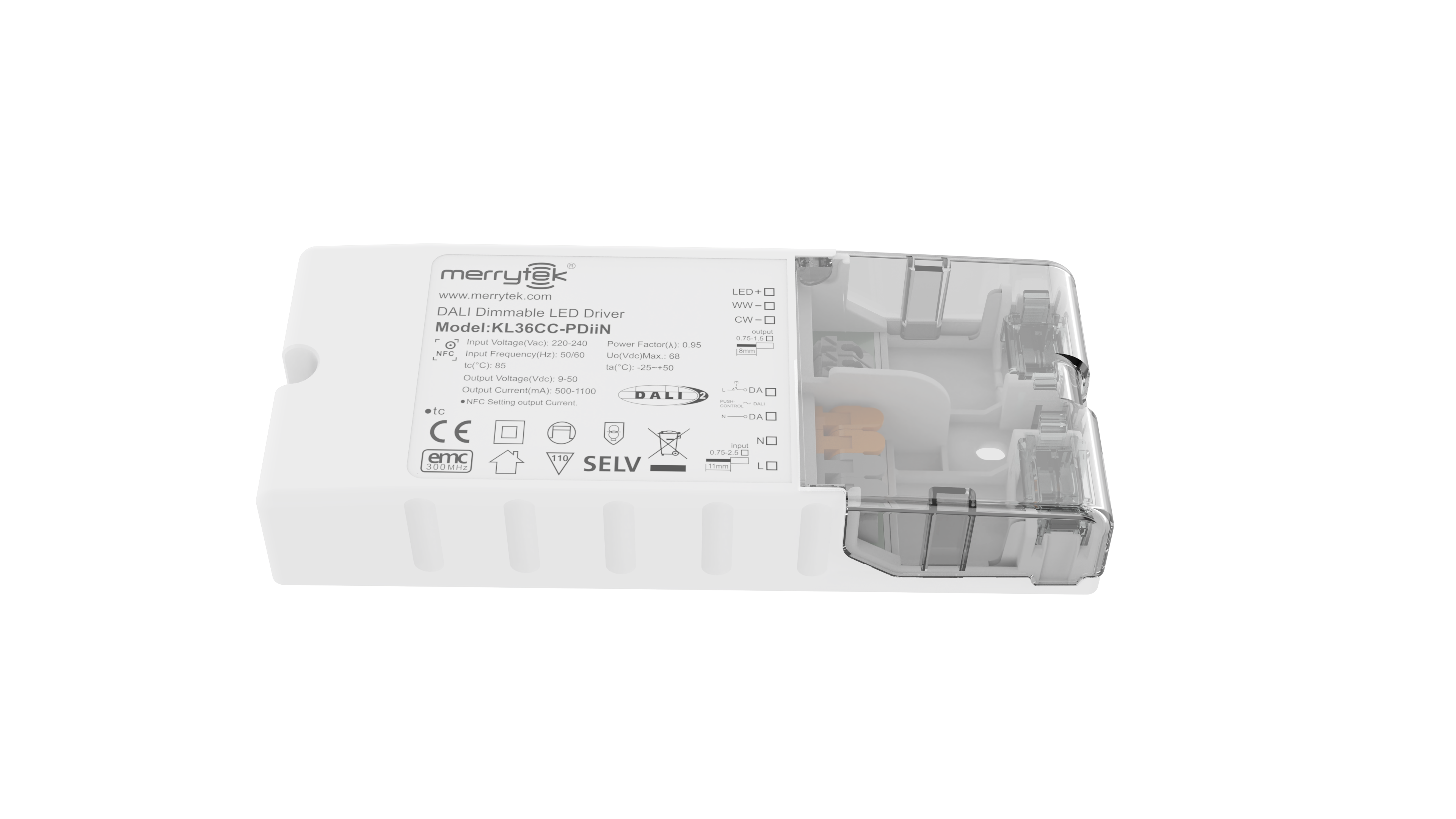

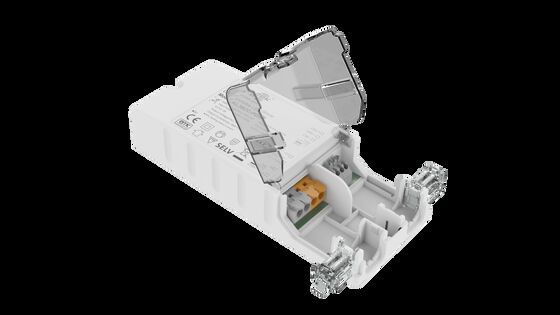

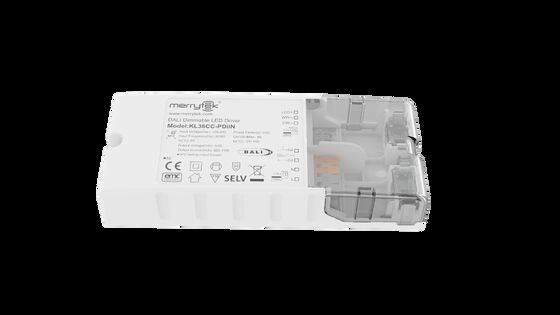

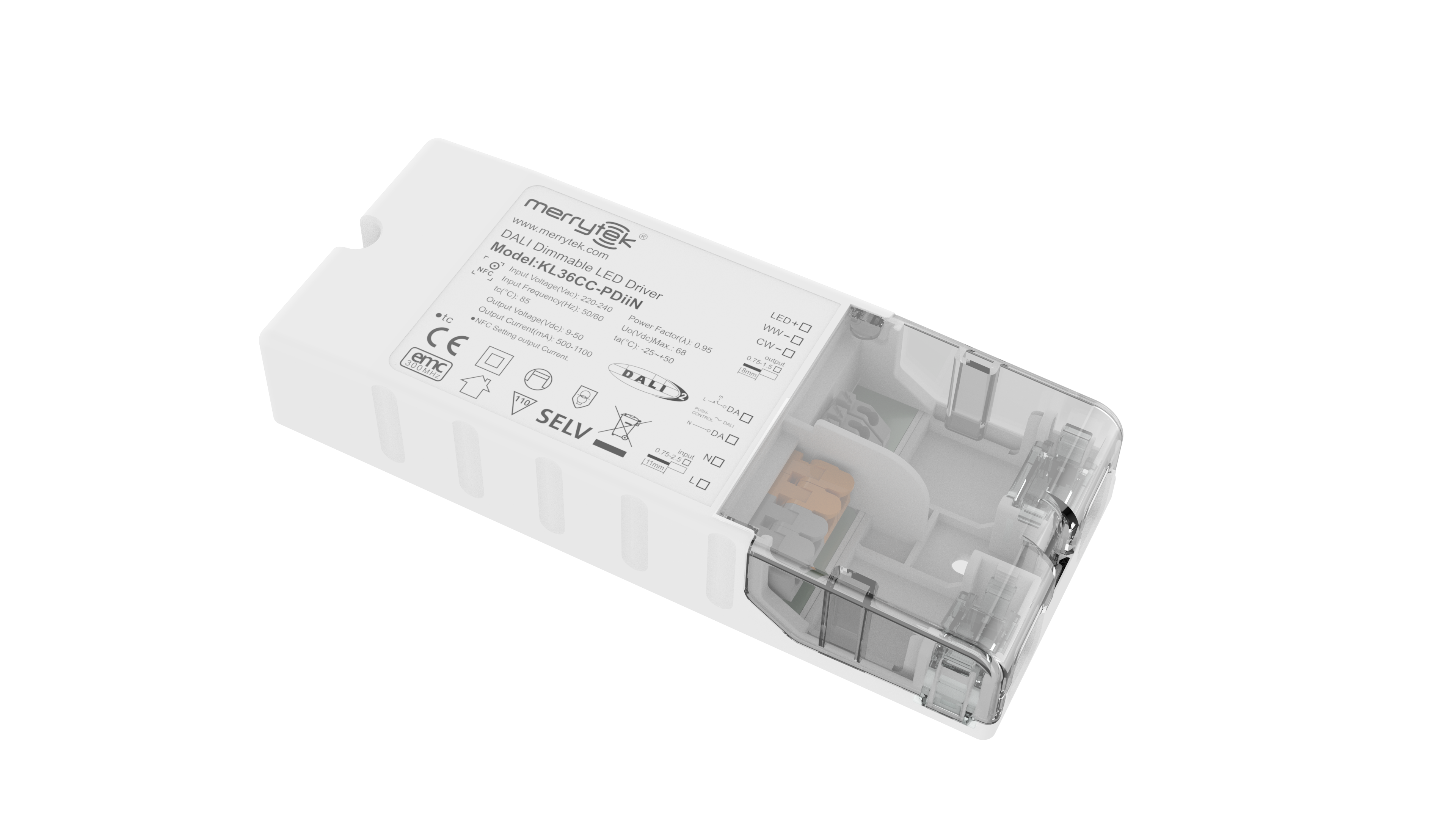

36W NFC προγραμματιζόμενος οδηγός LED DALI DT8 σταθερό ρεύμα 500ma έως 1100ma

  • 36W NFC programmable DALI DT8 LED driver constant current 500ma to 1100ma output
  • 36W NFC programmable DALI DT8 LED driver constant current 500ma to 1100ma output
  • 36W NFC programmable DALI DT8 LED driver constant current 500ma to 1100ma output
Τόπος καταγωγής Shenzhen, Κίνα
Μάρκα Merrytek
Πιστοποίηση CE
Αριθμό μοντέλου KL36CC-PdiiN
Ποσότητα παραγγελίας min 100 τεμ
Τιμή Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες λευκό κουτί+ Οδηγίες Κάρτον Εξωτερικό Καρτόνι(K=A)
Χρόνος παράδοσης 1, Δείγμα και μικρή παραγγελία: Μέσα σε 5 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής σας. 2, Μι
Όροι πληρωμής T/T
Δυνατότητα προσφοράς 20,000pcs το μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Τάση λειτουργίας 220-240Vac 50Hz /60Hz Συντελεστής ισχύος ≥ 0,95 @ 230VAC (πλήρες φορτίο)
Δύναμη αναμονής ≤ 0,5W ((@ 230Vac) Αποδοτικότητα 88%Μέγ. @230VAC (πλήρες φορτίο)
Λειτουργία λειτουργίας DALI2 DT8 dimming & PUSH dimming Διάσταση εγκατάστασης 154*63*28 χλστ
Εγγύηση 5 χρόνια Σταθερό ρεύμα εξόδου 500-1100ma
Επισημαίνω

Διοδηγός LED DALI DT8 36W

,

NFC προγραμματιζόμενος οδηγός LED

,

Διοδηγός LED σταθερού ρεύματος 500ma
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Διοδηγός LED DALI DT8 προγραμματιζόμενος NFC 36W
Σταθερό ρεύμα 500mA έως 1100mA Έκδοση
Χαρακτηριστικά του προϊόντος
  • Χωρίς αναβοσβήματα για ολόκληρο το εύρος εξασθένισης
  • Δύναμη αναμονής κάτω των 0,5 W
  • Αρχική εξασθένιση με ένα κουμπί
  • Τεχνολογία NFC για ασύρματο προγραμματισμό
  • Ενσωματωμένη διεπαφή DALI DT8
  • Κεντρική λειτουργία έκτακτης ανάγκης συνεχούς ρεύματος DT19
  • Αποζημίωση CLO
  • Προστασία: βραχυκύκλωμα / υπερθερμοκρασία / υπετάταση
  • Κατεργασία του ρεύματος για υψηλή θερμοκρασία περιβάλλοντος
  • Πατήστε χαμηλή με λειτουργία μνήμης
  • Εγγύηση 5 ετών
Τεχνικές παραμέτρους
Προδιαγραφές εισόδου
Δραστηριακή τάση 198-264Vac 50Hz/60Hz
Ονομαστική τάση εισόδου 220-240Vac 50Hz/60Hz
Πεδίο τάσης εισόδου συνεχούς ρεύματος 200-240Vdc
ρεύμα εισόδου 0.19A Μαξ.
Εισερχόμενο ρεύμα εισόδου < 15A (Δύση πλάτος παλμού ρεύματος 100μs) @230Vac
Παράγοντας ισχύος (@230V 100% φορτίο) ≥ 0.95
Συνολική αρμονική στρέβλωση Τυπικό: 15% (@230Vac, 100% φορτίο)
Δύναμη αναμονής ≤ 0,5W (@ 230Vac όταν κλείνει το DALI)
Απόδοση (@230Vac, 100% φορτίο) 88% στο μέγιστο.
Μέθοδος καλωδίωσης Διάμετρος καλωδίου: 0,75-2,5 mm2
Προδιαγραφές εξόδου
Τρόπος λειτουργίας Συνεχή ρεύμα
Τύπος φορτίου LED
Απαιτούμενη ροή Αξία αναβοσβήνειας: λιγότερο από 5% για ολόκληρο το εύρος εξασθένισης
Ώρα εκκίνησης < 1s (@ 230Vac); < 0,5s (@ 200Vdc)
Η τάση εξόδου χωρίς φορτίο 68 V DC Max.
Περιοχή τάσης εξόδου φορτίου 9-50V συνεχής
Δύναμη εξόδου πλήρους φόρτωσης 36W Μαξ.
ρεύμα εξόδου φορτίου 500-1100mA
Ακριβότητα συνεχούς ρεύματος ± 5%
Μέθοδος καλωδίωσης Διατομή καλωδίου: 0,75-1,5 mm2
Μέθοδος ελέγχου
Πρωτογενής εξασθένιση PUSH Πρωτογενής εξασθένηση PUSH (μέγιστο μήκος καλωδίου μόλυβδου: 20m)
Δαμασμός DALI Δομή DALI (μέγιστο μήκος προβολής: 300m)
Πεδίο αμβλύνειας Πρωτογενής εξασθένιση PUSH & DALI: 0%-100%
Απαιτήσεις προστασίας
Εξέλιξη πάνω από την προστασία από τη θερμοκρασία Ναι, χωρίς λειτουργία αυτοανάκτησης (Μπορεί να ζητηθεί)
Προστασία βραχυκυκλώματος εξόδου Ναι, με λειτουργία αυτοανάκτησης (Μπορεί να ζητηθεί)
Περιβάλλον λειτουργίας
Θέρμανση/υγρασία λειτουργίας -25°C~50°C υγρασία: 85% (μη συμπυκνωτική)
Θέρμανση/υγρασία αποθήκευσης -40°C~80°C, υγρασία: 85% (μη συμπυκνωτική)
Μέγιστη θερμοκρασία της θήκης (Tc) 85°C
Ασφάλεια και ΕΜΚ
Πρότυπο ΕΜΚ Ειδικότερα, οι ενδείξεις που χρησιμοποιούνται για την αξιολόγηση των επιδόσεων είναι οι ακόλουθες:
Πρότυπο πρωτοκόλλου DALI IEC62386-101 / 102 / 207 DT6 / 209 DT8 / 220 DT19 / 251 / 252 / 253
Πρότυπο ασφάλειας EN61347-1 EN61347-2-13
Πιστοποίηση CE, CB, ENEC
Αντιστέκεται στην τάση 3750Vac, 5mA, 60s (Εισόδου "L N" - Έξοδος "SEC")
Άλλες προδιαγραφές
Αξιολογίες Προστασίας Διάκριση IP20
Τύπος προστασίας Τάξη ΙΙ
Τύπος εγκατάστασης Ανεξάρτητη εγκατάσταση
Διάσταση 154 × 63 × 28 χιλιοστά
Λύση λειτουργίας μνήμης Ναι, μνήμη PUSH.
Συγχρονισμός αμβλύνειας PUSH Παράλληλα: 15 μονάδες Μαξ. Σειρά: 25 μονάδες Μαξ.
Απαιτήσεις συσκευασίας Σάκος PE + κιβώτιο kraft + εγχειρίδιο + διαχωριστικό + εξωτερικό κιβώτιο (K=A)
Βάρος 179.5±5g
Ζωή 5 έτη @Ta πλήρης φόρτισης
Σημείωση: Όλες οι παραμέτροι υποβάλλονται σε δοκιμή στην τάση εισόδου 230Vac και σε περιβάλλον 25 βαθμών, εκτός εάν ορίζεται.
Μέγεθος
36W NFC προγραμματιζόμενος οδηγός LED DALI DT8 σταθερό ρεύμα 500ma έως 1100ma 0
36W NFC προγραμματιζόμενος οδηγός LED DALI DT8 σταθερό ρεύμα 500ma έως 1100ma 1
Διαγράμματα καλωδίωσης
Τύπος καναλιού: 1 διεύθυνση για 2 κανάλια (209 DT8) · 2 διεύθυνση για 2 κανάλια (207 DT6) · 1 διεύθυνση για 2 κανάλια (207 DT6)
36W NFC προγραμματιζόμενος οδηγός LED DALI DT8 σταθερό ρεύμα 500ma έως 1100ma 2
36W NFC προγραμματιζόμενος οδηγός LED DALI DT8 σταθερό ρεύμα 500ma έως 1100ma 3
Φωτογραφία Α: ΠΡΟΣΚΕΥΕΙΣ ΣΥΜΒΟΛΗΣΗ (παράλληλα)
36W NFC προγραμματιζόμενος οδηγός LED DALI DT8 σταθερό ρεύμα 500ma έως 1100ma 4
Σχήμα Γ: Αμβλύνσεις DALI
Τύπος καναλιού: 1 διεύθυνση για 1 κανάλι (207 DT6)
36W NFC προγραμματιζόμενος οδηγός LED DALI DT8 σταθερό ρεύμα 500ma έως 1100ma 5
36W NFC προγραμματιζόμενος οδηγός LED DALI DT8 σταθερό ρεύμα 500ma έως 1100ma 6
Σχήμα D: ΠΡΟΣΥΣΗ ΣΥΝΕΡΓΗΣΗΣ (παράλληλα)
36W NFC προγραμματιζόμενος οδηγός LED DALI DT8 σταθερό ρεύμα 500ma έως 1100ma 7
Σχήμα F: Αμβλύνσεις DALI
Δείκτες υποβάθμισης και εξασθένισης
36W NFC προγραμματιζόμενος οδηγός LED DALI DT8 σταθερό ρεύμα 500ma έως 1100ma 8
Στροφή αμβλύνειας
36W NFC προγραμματιζόμενος οδηγός LED DALI DT8 σταθερό ρεύμα 500ma έως 1100ma 9
36W NFC προγραμματιζόμενος οδηγός LED DALI DT8 σταθερό ρεύμα 500ma έως 1100ma 10
Τρέχοντας αντίστοιχη τάση
Τρόπος ρεύματος (mA) Πωμαξ (W) Εξωτερική (V)
50025.09 ¢50
55027.59 ¢50
60030.09 ¢50
65032.59 ¢50
70035.09 ¢50
75036.09·48
80036.09·45
85035.79·42
90036.09·40
95036.19·38
100036.09·36
105035.79·34
110036.39·33
Τα τυπικά σύνολα δεδομένων ρεύματος είναι για αναφορά κατά την επιλογή μοντέλων φωτιστικών LED.
36W NFC προγραμματιζόμενος οδηγός LED DALI DT8 σταθερό ρεύμα 500ma έως 1100ma 11
Σκανάρετε τον κώδικα για να κατεβάσετε την εφαρμογή NFC της Merrytek
Περιγραφή λειτουργίας ON/OFF & Dimming
  • Α.Για την ενεργοποίηση ή την απενεργοποίηση του οδηγού LED, πατήστε με σύντομο πλήκτρο τον διακόπτη PUSH (0,1s-1s).
  • Β.Σκοτεινότητα: Πατήστε και κρατήστε πατημένο τον διακόπτη PUSH (1s-8s) για να επιτευχθεί σκούραση ή φωτεινότητα, με εύρος 2-100%.
  • Γ.Ρυθμισμός θερμοκρασίας χρώματος: Κλείστε τα φώτα με το PUSH, στη συνέχεια πατήστε και κρατήστε για να ρυθμίσετε τη θερμοκρασία χρώματος από την τρέχουσα φωτεινότητα.Καμία λειτουργία για 5 δευτερόλεπτα εξόδου στη λειτουργία ρύθμισης χρώματος.
  • Δ.Μνήμη: Η εξασθένηση PUSH έχει τη λειτουργία εξασθένησης μνήμης.
  • Ε.Συγχρονισμός αμβλύνειας: Οι πηγές ενέργειας που συνδέονται με τον ίδιο διακόπτη PUSH μπορούν να συγχρονιστούν πατώντας και κρατώντας για περισσότερο από 15 δευτερόλεπτα.
  • Φ.Τρόπος εξασθένισης DALI: Συνδέστε το σύστημα DALI για εξασθένιση μέσω υποδοχής DALI με εύρος 0-100%.
Σημαντικές σημειώσεις
  • Ο οδηγός LED πρέπει να είναι συνδεδεμένος με το φορτίο πριν από την ενεργοποίηση της ισχύος εισόδου· διαφορετικά, ο οδηγός LED μπορεί να υποστεί ζημιά.
  • Μετά την απενεργοποίηση της εισόδου της οδήγησης LED, θα υπάρχει υπολειμματική τάση στην έξοδο, η οποία μπορεί να διατηρηθεί για περίπου 3 λεπτά.
  • Πριν ορίσετε τις παραμέτρους μέσω NFC, βεβαιωθείτε ότι ο οδηγός είναι απενεργοποιημένος.
