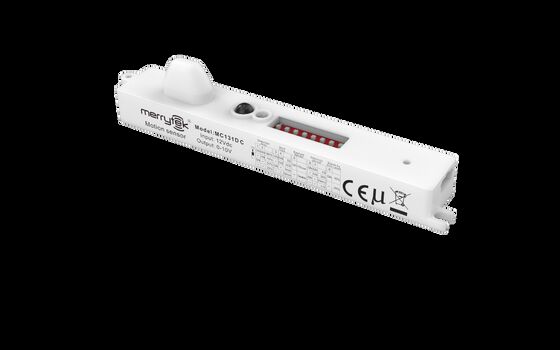

Τρι-απορριπτό φως υπερ λεπτός χαμηλώσιμος αισθητήρας κίνησης με λειτουργία διαδρόμου, χρήση χώρου στάθμευσης

  • Tri-proof Light Super Thin Dimmable Motion Sensor With Corridor Function, Parking lot Use
Τόπος καταγωγής Shenzhen, Κίνα
Μάρκα Merrytek
Πιστοποίηση CE
Αριθμό μοντέλου MC131D C, MC131D D
Ποσότητα παραγγελίας min 100 τεμ
Τιμή Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες Τύπος φούσκας + διαχωριστικό χώρο + εξωτερικό κουτί (K=A)
Χρόνος παράδοσης 1, δείγμα και μικρή παραγγελία: Εντός 5 εργάσιμων ημερών από την παραλαβή της πληρωμής σας. 2, Μαζικ
Όροι πληρωμής T/T
Δυνατότητα προσφοράς 10000 τμχ/μήνα
Λεπτομέρειες
Ονομαστική τάση 12 ± 1VDC Τάση κυματισμού < 100mVp-p
Συχνότητα εργασίας 50,8 GHz ± 75 MHz, ζώνη ISM Ύψος εγκατάστασης 3 μέτρα (μέγιστο 5 μέτρα)
Θερμοκρασία εργασίας Ενσωματωμένο: -25~60°C Διάρκεια ζωής 5 χρόνια εγγύηση@ta
Επισημαίνω

Δοκιμαστικός αισθητήρας κίνησης

,

λειτουργία διαδρόμου αισθητήρα κίνησης υπερ λεπτού

,

ανιχνευτής κίνησης για χώρο στάθμευσης
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Τρι-απορριπτό φως υπερ λεπτός χαμηλώσιμος αισθητήρας κίνησης με λειτουργία διαδρόμου, χρήση χώρου στάθμευσης
Χαρακτηριστικά του προϊόντος
  • Πατενταρισμένη Μίνι Αντήνα Διοπολικής Σύνδεσης
  • Μακρύ καβούκι, μικροσκοπικό σχεδιασμό κεραίας, χωρίς σκιά
  • Υπερ-χαμηλή ισχύς ραδιοσυχνοτήτων, αβλαβής για την ανθρώπινη υγεία
  • Υποστήριξη τηλεχειριστή και διακόπτη DIP για ρύθμιση παραμέτρων
  • Χαμηλό πλευρικό κύμα, υψηλή προσαρμοστικότητα στο μεταλλικό περιβάλλον
  • Δεν επηρεάζεται από θερμοκρασία, υγρασία, θόρυβο, ροή αέρα, σκόνη, φως και άλλα περιβάλλοντα
Τεχνικές παραμέτρους
Εισαγωγή
Διάταξη 12 ± 1VDC
ρεύμα λειτουργίας MC131D C: 20±2mA
MC131D D: 16±2mA
Τροχόπτωση < 100mVp-p
Αποδόσεις
Σημείο εξόδου MC131D C: 0-10VDC σήμα εξασθένισης
MC131D D: Σημείο εξασθένισης PWM
Αισθητήρας ηλιοφάνειας
Αισθητήρας ημερήσιου φωτός Προτεραιότητα της ημέρας
Παραμέτρους ανίχνευσης
Συχνότητα εργασίας 50,8 GHz ± 75 MHz, ζώνη ISM
Δύναμη μετάδοσης 1mW Μαξ.
Πεδίο ανίχνευσης (ακτίνα) Εγκατάσταση οροφής ύψους 3m: r≥4m@0.3m/s, r≥2.5m@1m/s
Οριζόντια εγκατάσταση ύψους 2 μέτρων: r≥8m@0,3m/s, r≥4m@1m/s
Προϋποθέσεις δοκιμής: το προϊόν έχει ρυθμιστεί σε 100% ευαισθησία, χωρίς προφανή απόκλειση σε χώρο 60m2
Υψόμετρος εγκατάστασης 3 μέτρα (μέγιστο 5 μέτρα)
Περιβάλλον
Θερμοκρασία λειτουργίας Ενσωματωμένο: -25~60°C
Θέρμανση αποθήκευσης -40°C...80°C, υγρασία ≤85% (μη συμπυκνωτική)
Πρότυπα πιστοποίησης
Πιστοποιημένο CE, RED (Εκκκρεμεί)
Περιβαλλοντικές απαιτήσεις Συμμόρφωση με την RoHS 2.0, Απαιτήσεις εμβέλειας
Αξιολόγηση ΙΠ IP20
Άλλες προδιαγραφές
Ηλεκτρονική καλωδίωση Τερματικό 3,0 mm
Απαιτήσεις εγκατάστασης Ενσωματωμένη εγκατάσταση
Απαιτήσεις συσκευασίας Τύπος φούσκας + διαχωριστικό χώρο + εξωτερικό κουτί (K=A)
Καθαρό βάρος 13.5±2g
Ζωή Εγγύηση 5 ετών
Επιλογή μοντέλου
MC131D C MC131D D
0-10VDC σήμα εξασθένισης Σημάδι εξασθένισης PWM
Προτεραιότητα της ημέρας
Περιγραφή λειτουργίας
Λειτουργία MC131D C, MC131D D
Λειτουργία ON/OFF Α/Χ
Δύο-βήματα λειτουργίας εξασθένισης Α/Χ
Δυνατότητα σκούρωσης τριών βημάτων Η περίοδος αναμονής ορίζεται σε "5min/10min/30min"
Συλλογή κατά τη διάρκεια της ημέρας Α/Χ
Προτεραιότητα της ημέρας Η περίοδος αναμονής ορίζεται σε "+∞"
Διαγράμματα προϊόντων
Τρι-απορριπτό φως υπερ λεπτός χαμηλώσιμος αισθητήρας κίνησης με λειτουργία διαδρόμου, χρήση χώρου στάθμευσης 0
Μέγεθος
Τρι-απορριπτό φως υπερ λεπτός χαμηλώσιμος αισθητήρας κίνησης με λειτουργία διαδρόμου, χρήση χώρου στάθμευσης 1
Ηλεκτρονική σύνδεση και λειτουργία
Τρι-απορριπτό φως υπερ λεπτός χαμηλώσιμος αισθητήρας κίνησης με λειτουργία διαδρόμου, χρήση χώρου στάθμευσης 2
Μέθοδος εγκατάστασης
Τρι-απορριπτό φως υπερ λεπτός χαμηλώσιμος αισθητήρας κίνησης με λειτουργία διαδρόμου, χρήση χώρου στάθμευσης 3
Διαμόρφωση τοποθέτησης
Τρι-απορριπτό φως υπερ λεπτός χαμηλώσιμος αισθητήρας κίνησης με λειτουργία διαδρόμου, χρήση χώρου στάθμευσης 4
Εγκατάσταση εφαρμογής
Προειδοποίηση:Κατά την εγκατάσταση, παρακαλούμε να δώσετε προσοχή στην απόσταση μεταξύ της κεραίας μικροκυμάτων και του πίνακα φωτισμού.
Προεπιλεγμένες ρυθμίσεις
  • Αίσθηση: 100%
  • Χρόνος αναμονής: 5 s
  • Αισθητήρας ηλιοφάνειας: απενεργοποίηση
  • Περίοδος αναμονής: 15 λεπτά
  • Επίπεδο χαμηλής ακρίβειας σε αναμονή: 0%
Διαδικασία εκκίνησης

Ο αισθητήρας θα ενεργοποιήσει το φως με 100% φωτεινότητα για πρώτη φορά και θα το απενεργοποιήσει μετά από 10 δευτερόλεπτα.

Οδηγίες εφαρμογής
  • Ο αισθητήρας πρέπει να εγκατασταθεί από επαγγελματία ηλεκτρολόγο. Παρακαλούμε διακόψτε το ρεύμα πριν από την εγκατάσταση, την καλωδίωση, την αλλαγή της ρύθμισης του διακόπτη DIP, κλπ.
  • Η απόσταση ανίχνευσης επηρεάζεται από την ταχύτητα του κινούμενου αντικειμένου, το μέγεθος, το ύψος εγκατάστασης, τη γωνία, την ανοιχτότητα του περιβάλλοντος και το υλικό του ανακλαστήρα.Οι τιμές προδιαγραφών είναι χαρακτηριστικές για δοκιμαστή 165cm/65kg σε ανοιχτό εσωτερικό περιβάλλον.
  • Μείωση της ευαισθησίας για την τοποθέτηση στο τοίχωμα ή την επαφή του κατασκευαστή για τις ρυθμίσεις.
  • Οι παραμέτροι αισθητήρων ενδέχεται να απαιτούν επαναδιαμόρφωση σε διαφορετικά περιβάλλοντα εγκατάστασης - ανατρέξτε στις οδηγίες ή επικοινωνήστε με τον κατασκευαστή.
  • Για χρήση σε εσωτερικούς χώρους μόνο - οι εξωτερικές συνθήκες και τα γύρω κινούμενα αντικείμενα μπορεί να προκαλέσουν ψευδή ενεργοποίηση.
  • Μέγιστο ύψος εγκατάστασης: 6 μέτρα (βέλτιστο: 3 μέτρα).
  • Τα μεταλλικά περιβάλλοντα μπορεί να προκαλέσουν ψευδή ενεργοποίηση λόγω αντανάκλασης μικροκυμάτων - μειωμένη ευαισθησία ή επαφή για τεχνική υποστήριξη.
  • Αποφύγετε την εγκατάσταση κοντά σε κινητά σήματα όπως ανεμιστήρες, κινητήρες συνεχούς ρεύματος, σωλήνες αποχέτευσης, εξαγωγές αέρα για να αποφευχθεί η ψευδή ενεργοποίηση.
  • Τα μικροκύματα δεν μπορούν να διεισδύσουν στο μέταλλο - αποφύγετε κλειστές/μισοκλειστές μεταλλικές λάμπες και μεταλλικά/γυάλινα εμπόδια.
  • Η απόδοση μπορεί να ποικίλλει με διαφορετικούς οδηγούς PWM/0-10V.
  • Χρησιμοποιήστε τροφοδοσία συνεχούς ρεύματος με σταθερή τάση εξόδου, χαμηλό συντελεστή κυματισμού (< 100mV) και ρεύμα φορτίου > 25mA.
  • Προδιαγραφές και παραμέτρους προϊόντος που υπόκεινται σε βελτιστοποίηση χωρίς προηγούμενη ειδοποίηση.
