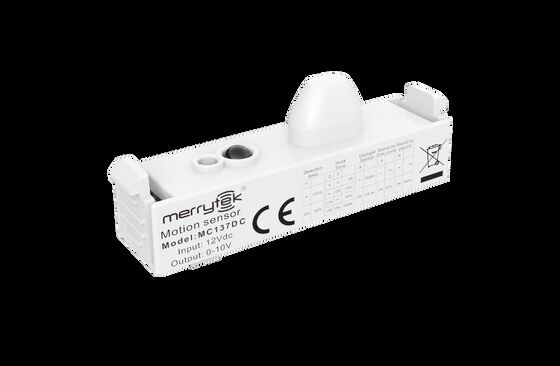

Τρι-απορριπτό φως dimmable αισθητήρα, μακρύ καβούκι λωρίδας, μικροσκοπική σχεδίαση κεραίας, χωρίς σκιά

  • Tri-proof Light Dimmable Sensor, Long Strip Shell, Miniature Antenna Design, No Shading
Τόπος καταγωγής Shenzhen, Κίνα
Μάρκα Merrytek
Πιστοποίηση CE
Αριθμό μοντέλου MC137D C & MC137D D
Ποσότητα παραγγελίας min 100 τεμ
Τιμή Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες Τύπος φούσκας + διαχωριστικό χώρο + εξωτερικό κουτί (K=A)
Χρόνος παράδοσης 1, δείγμα και μικρή παραγγελία: Εντός 5 εργάσιμων ημερών από την παραλαβή της πληρωμής σας. 2, Μαζικ
Όροι πληρωμής T/T
Δυνατότητα προσφοράς 10000 τμχ/μήνα
Λεπτομέρειες
Ονομαστική τάση 12 ± 1VDC Τάση κυματισμού < 100mVp-p
Συχνότητα εργασίας 50,8 GHz ± 75 MHz, ζώνη ISM Ύψος εγκατάστασης 3 μέτρα (μέγιστο 5 μέτρα)
Θερμοκρασία εργασίας Ενσωματωμένο: -25~60°C Διάρκεια ζωής 5 χρόνια εγγύηση@ta
Επισημαίνω

Δοκιμαστικός αισθητήρας κίνησης

,

Διάφραση με τριπλή απόσταξη με μήκος λωρίδας

,

μικροσκοπικό φως αισθητήρα κεραίας
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Τρι-απομονωμένος αισθητήρας χαμηλής ακτινοβολίας με μικροσκοπικό σχεδιασμό κεραίας
Χαρακτηριστικά του προϊόντος
  • Πατενταρισμένη Μίνι Διοπολική Αντένα Σύνδεσης
  • Μακρύ καβούκι με μικροσκοπική σχεδίαση κεραίας, που εξαλείφει τα προβλήματα σκιάσης
  • Υπερ-χαμηλή ισχύς ραδιοσυχνοτήτων, ασφαλής για την ανθρώπινη υγεία
  • Απόσταση ελέγχου και διακόπτης DIP για ρύθμιση των παραμέτρων ανίχνευσης
  • Χαμηλός πλευρικός λοβός με υψηλή προσαρμοστικότητα σε μεταλλικά περιβάλλοντα
  • Δεν επηρεάζεται από θερμοκρασία, υγρασία, θόρυβο, ροή αέρα, σκόνη και φωτεινές συνθήκες
Τεχνικές παραμέτρους
Προδιαγραφές εισόδου
Διορισμένη τάση 12 ± 1VDC
ρεύμα λειτουργίας MC137D C: 20±2mA
Τεχνολογία < 100mVp-p
Προδιαγραφές εξόδου
Σήμα εξόδου MC137D C: 0-10VDC σήμα εξασθένησης.
Αισθητήρας ηλιοφάνειας
Αισθητήρας ηλιοφάνειας Προτεραιότητα της ημέρας
Παραμέτρους ανίχνευσης
Συχνότητα εργασίας 50,8 GHz ± 75 MHz, ζώνη ISM
Μεταφορά ισχύος 1mW Μαξ.
Πεδίο ανίχνευσης (ακτίνα) Εγκατάσταση οροφής ύψους 3m: r≥4m@0.3m/s, r≥2.5m@1m/s
Οριζόντια εγκατάσταση ύψους 2 μέτρων: r≥8m@0,3m/s, r≥4m@1m/s
Υψόμετρος εγκατάστασης 3 μέτρα (μέγιστο 5 μέτρα)
Περιβαλλοντικές προδιαγραφές
Θερμοκρασία λειτουργίας Ενσωματωμένο: -25~60°C
Θέρμανση αποθήκευσης -40°C...80°C, υγρασία ≤85% (μη συμπυκνωτική)
Πρότυπα πιστοποίησης
Πιστοποιημένο CE, RED (Εκκκρεμεί)
Περιβαλλοντικές απαιτήσεις Συμμορφώνεται με την RoHS 2.0, Απαιτήσεις εμβέλειας
Αξιολόγηση ΙΠ IP20
Άλλες προδιαγραφές
Ηλεκτρονική καλωδίωση Τερματικό 3,0 mm
Απαιτήσεις εγκατάστασης Ενσωματωμένη εγκατάσταση
Απαιτήσεις συσκευασίας Τύπος φούσκας + διαχωριστικό χώρο + εξωτερικό κουτί (K=A)
Καθαρό βάρος 10±2g
Ζωή Εγγύηση 5 ετών
Επιλογή μοντέλου
MC137D C MC137D D
0-10VDC σήμα εξασθένισης Σημάδι εξασθένισης PWM
Προτεραιότητα της ημέρας
Περιγραφή λειτουργίας
Λειτουργία MC137D C, MC137D D
Λειτουργία ON/OFF Α/Χ
Δύο-βήματα λειτουργίας θολωμού Α/Χ
Δυνατότητα θολάσεως τριών βημάτων Η περίοδος αναμονής ορίζεται σε "5min/10min/30min"
Συγκομιδή κατά τη διάρκεια της ημέρας Α/Χ
Προτεραιότητα της ημέρας Η περίοδος αναμονής ορίζεται σε "+∞"
Τεχνικά διαγράμματα
Συνιστάται για χρήση σε φώτα οροφής
Μέγεθος
Τρι-απορριπτό φως dimmable αισθητήρα, μακρύ καβούκι λωρίδας, μικροσκοπική σχεδίαση κεραίας, χωρίς σκιά 0
Διάγραμμα καλωδίωσης & διάγραμμα λειτουργίας
Τρι-απορριπτό φως dimmable αισθητήρα, μακρύ καβούκι λωρίδας, μικροσκοπική σχεδίαση κεραίας, χωρίς σκιά 1
Διάγραμμα εγκατάστασης
Τρι-απορριπτό φως dimmable αισθητήρα, μακρύ καβούκι λωρίδας, μικροσκοπική σχεδίαση κεραίας, χωρίς σκιά 2
Ανακοίνωση εγκατάστασης:Κατά την εγκατάσταση, παρακαλούμε να δώσετε προσοχή στην απόσταση μεταξύ της κεραίας μικροκυμάτων και του πίνακα φωτισμού.
Ρυθμίσεις διακόπτη DIP
Λειτουργία Περιοχή ανίχνευσης Χρόνος αναμονής Αισθητήρας ηλιοφάνειας Επίπεδο αμυδρότητας σε αναμονή Περίοδος αναμονής
Κωδικός κλήσης 1 2 3 4 5 6
Ⅰ - 100% - - 5s - Απενεργοποίηση 5Lux/15Lux/30Lux/50Lux 100-150Lux - 0% - +∞
Ⅱ Ενεργός 50% - Ενεργός 1 λεπτό Ενεργός 30Lux 100Lux 200Lux Ενεργός 20% Ενεργός 15 λεπτά.
Ⅲ Ενεργός - 3 λεπτά. 150Lux 300Lux
Ⅳ Ενεργός Ενεργός 10 λεπτά.
Οδηγίες τηλεχειρισμού
Αρχιποίηση:Ο αισθητήρας θα ενεργοποιήσει το φως με 100% φωτεινότητα για πρώτη φορά και θα το κλείσει μετά από 10 δευτερόλεπτα.
Προεπιλεγμένη ρύθμισηΕυαισθησία: 100% χρόνος αναμονής: 5 δευτερόλεπτα αισθητήρας ηλιοφάνειας: απενεργοποίηση περίοδος αναμονής: 15 λεπτά επίπεδο αμυδρίας αναμονής: 0%
Οδηγίες εφαρμογής
  • Ο αισθητήρας πρέπει να εγκατασταθεί από επαγγελματία ηλεκτρολόγο. Παρακαλούμε αποκόψτε το ρεύμα πριν από την εγκατάσταση, την καλωδίωση, την αλλαγή της ρύθμισης του διακόπτη κλπ.
  • Η απόσταση ανίχνευσης σχετίζεται με παράγοντες όπως η ταχύτητα κίνησης του κινούμενου αντικειμένου, το μέγεθος του κινούμενου αντικειμένου, το ύψος εγκατάστασης, η γωνία εγκατάστασης,εάν το περιβάλλον εγκατάστασης είναι ανοιχτό, και το υλικό του ανακλαστήρα.
  • Όταν ο αισθητήρας μικροκυμάτων είναι εγκατεστημένος στον τοίχο, η απόσταση ανίχνευσης θα αυξηθεί σημαντικά σε σύγκριση με εκείνη που είναι εγκατεστημένη στο ταβάνι.Παρακαλώ μειώστε την ευαισθησία στη χρήση ή επικοινωνήστε με την εταιρεία μας για να επιβεβαιώσετε τη ρύθμιση χρήσης.
  • Οι παραμέτροι των αισθητήρων ενδέχεται να χρειαστεί να αναδιαμορφωθούν σε διαφορετικά περιβάλλοντα εγκατάστασης.
  • Αυτός ο αισθητήρας είναι μόνο για χρήση σε εσωτερικούς χώρους, έξω άνεμος και βροχή, και τα γύρω κινούμενα αντικείμενα θα προκαλέσουν ψευδή ενεργοποίηση.
  • Το ύψος εγκατάστασης του αισθητήρα δεν μπορεί να υπερβαίνει τα 6 μέτρα και το βέλτιστο ύψος είναι 3 μέτρα· η απόσταση μεταξύ των δύο αισθητήρων πρέπει να είναι μεγαλύτερη από 3 μέτρα.
  • Όταν ο αισθητήρας είναι εγκατεστημένος σε μια μεταλλική λάμπα, σε μεταλλική ανακλαστική επιφάνεια ή σε στενό κλειστό περιβάλλον, τα μικροκύματα αντανακλούνται πολλές φορές και προκαλούν ψευδή ενεργοποίηση.
  • Παρακαλούμε βεβαιωθείτε ότι δεν υπάρχουν κινητά σήματα όπως ανεμιστήρες, κινητήρες συνεχούς ρεύματος, σωλήνες αποχέτευσης, εξαγωγές αέρα κλπ. γύρω από τον αισθητήρα.
  • Τα μικροκύματα δεν μπορούν να διεισδύσουν στο μέταλλο, να αποφεύγεται η εγκατάσταση σε κλειστά ή ημι-κλειστά μεταλλικά λαμπτήρα και δεν πρέπει να υπάρχει μέταλλο ή γυαλί που να εμποδίζει το προϊόν.
  • Πρέπει να χρησιμοποιείται τροφοδοσία συνεχούς ρεύματος με σταθερή τάση εξόδου και χαμηλό συντελεστή κυματισμού.
  • Οι προδιαγραφές και οι παραμέτροι του προϊόντος μπορούν να βελτιστοποιηθούν χωρίς προηγούμενη ειδοποίηση.
