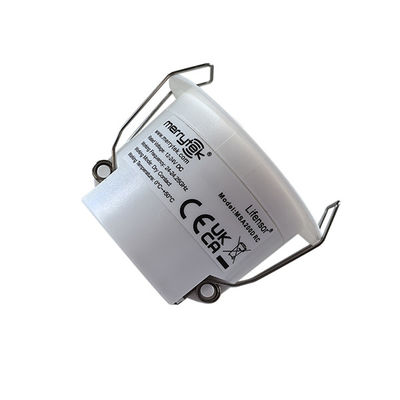

24GHz ανίχνευση διάρκειας ζωής DC αισθητήρας μικροκυμάτων ενσωματωμένος τύπος ξηράς επαφής έκδοση MSA200D RC

24GHz ανίχνευση διάρκειας ζωής DC αισθητήρας μικροκυμάτων ενσωματωμένος τύπος ξηράς επαφής έκδοση MSA200D RC

Για περισσότερες λεπτομέρειες, κατεβάστε την προδιαγραφή ως εξής:

MSA200D RC V1.2 προδιαγραφή.pdf

1. Χαρακτηριστικά

Ο αισθητήρας είναι μια ενσωματωμένη έκδοση ξηρού επαφής του αισθητήρα Lifebeing, ο οποίος ανιχνεύει την κίνηση, την ελαφρά κίνηση και τα σήματα αναπνοής, καθώς και μπορεί να αναγνωρίσει τον άνθρωπο / όχι άνθρωπο.

Ο αισθητήρας υιοθετεί τεχνολογία ραντάρ χιλιοστών κυμάτων με μεγάλη δέσμη με υψηλό κέρδος 24GHz, η οποία χαρακτηρίζεται από την υλοποίηση ανίχνευσης ζωντανής παρουσίας.

1) Υιοθετήστε την τεχνολογία ανίχνευσης ζωντανών όντων, η οποία μπορεί να ανιχνεύσει την κίνηση, την ελαφρά κίνηση και τα σήματα αναπνοής, και να συνειδητοποιήσει την πραγματική ανίχνευση παρουσίας.

2) Υιοθετήστε το ρελέ του σωλήνα, χωρίς φωνή που εφαρμόζεται στο ξενοδοχείο.

3) Υπερ-μικρό μέγεθος εγκατάστασης, μπορεί να εφαρμοστεί σε έξυπνα κτίρια, έξυπνα ξενοδοχεία, έξυπνα γραφεία, έξυπνα σπίτια και άλλα συναφή πεδία έξυπνου ελέγχου.

4) 24-24.25GHz (band ISM) millimeter wave radar. χωρίς παρεμβολές στο 5G WIFI και χωρίς διείσδυση των σημάτων ανίχνευσης μέσω στερεών τοίχων.

2. Παραμέτροι

3.Εργασίες

Ενεργά σήματα κίνησης Μικρή κίνηση και σήμα αναπνοής διατηρούνται

Ο αισθητήρας ανιχνεύει το ανθρώπινο περπάτημα, ελαφρές κινήσεις (όπως κίνηση του σώματος, ανάκτηση του κεφαλιού και άλλες μικρές κινήσεις) και την αναπνοή για να συνειδητοποιήσει την ανίχνευση της ανθρώπινης ύπαρξης σε κατάσταση μη ύπνου.

* Σήμα κίνησηςΜεγάλη κίνηση για ενεργοποίηση αισθητήρα στην περιοχή ανίχνευσης.

* Ελαφρύ σήμα κίνησης: πολύ μικρές κινήσεις μπορούν να συλλεχθούν εντός της περιοχής ανίχνευσης, για παράδειγμα: κλίση προς τα εμπρός, κλίση προς τα πίσω, κούνημα του σώματος, κούνημα του κεφαλιού, πληκτρολόγηση, παιχνίδι με κινητά τηλέφωνα,και άλλες μικρές συμπεριφορικές ενέργειες.

* Σήμα αναπνοής: Ανιχνεύεται σήμα αναπνοής (συμπεριφορά διεύρυνσης κοιλότητας της κοιλότητας και της κοιλότητας του στήθους)

4. Διάσταση(μονάδα:mm)

5.Ηλεκτρονική καλωδίωση

6.Δομή

7Οδηγία εγκατάστασης

1)Εγκατάσταση με πλυντήριο

2)Εγκατάσταση επιφάνειας

8.Τύπος ανίχνευσης

9. Απομακρυσμένες ρυθμίσεις

Οι ρυθμίσεις τηλεχειρισμού υποστηρίζουν μόνο ευαισθησία, καθυστέρηση, ON / OFF, επαναφορά, κίνηση αισθητήρα και ρυθμίσεις διακόπτη δείκτη.

10. Αρχιποίηση

Η πρώτη ενέργεια, ο αισθητήρας εισέρχεται στη λειτουργία αυτο-δοκιμασίας, και η αυτο-δοκιμασία θα ολοκληρωθεί μετά από 20 δευτερόλεπτα για να εισέλθει στη φυσιολογική κατάσταση λειτουργίας.το σήμα εξωτερικής κίνησης δεν ανιχνεύεται, το σήμα τηλεχειριστή δεν λαμβάνεται.

11. Ρυθμίσεις εργοστασίου

Περιοχή ανίχνευσης:100% Χρόνος αναμονής:1min Αισθητήρας ημερήσιου φωτός: απενεργοποιήστε το φως δείκτη: ανοιχτό

12Ανακοίνωση για την υποβολή αίτησης

1) Ο αισθητήρας πρέπει να εγκατασταθεί από επαγγελματία ηλεκτρολόγο.

2) Τοποθετήστε τον αισθητήρα όσο το δυνατόν πιο μακριά από μεγάλες περιοχές από μεταλλική πλάκα, γυαλί και άλλα υλικά με υψηλή μέση πυκνότητα για να αποφευχθεί η κατά λάθος ενεργοποίηση.

3) Να αποφεύγεται η χρήση αντικειμένων που δονούνται για μεγάλο χρονικό διάστημα γύρω από τον αισθητήρα, όπως ανεμιστήρες που κουνιούνται κλπ. Το σήμα δονήματος θα θεωρείται το σήμα κίνησης για την ενεργοποίηση του αισθητήρα.

4) Μην εγκαταστήσετε τον αισθητήρα κοντά στον ασύρματο δρομολογητή, τουλάχιστον πάνω από 0,5 μέτρα.

5) Το τηλεχειριστήριο MH10 μπορεί να χρησιμοποιηθεί για τη ρύθμιση της ευαισθησίας και την ένδειξη των ρυθμίσεων του διακόπτη (το πλήκτρο HS του τηλεχειριστή υποδηλώνει "ενεργό" και το πλήκτρο LS υποδηλώνει "αποκλεισμένο").

6) Ο αισθητήρας μικροκυμάτων μπορεί να διεισδύσει σε γυάλινους ή ξύλινους τοίχους, και ο μικροκύκλος που διεισδύει έξω από τον τοίχο μπορεί να προκαλέσει ψευδή ενεργοποίηση όταν ανιχνεύει κινούμενα αντικείμενα έξω.Για να αποφευχθεί η ψευδή ενεργοποίησηΠαρακαλούμε να μην εγκαταστήσετε τον αισθητήρα κοντά στην γυάλινη πόρτα/παράθυρο, τον τοίχο από γύψο ή τον τοίχο από ξύλο.

Α. Όταν το προϊόν χρησιμοποιείται σε χώρο 2m * 2m ή μικρότερο, η περιοχή ανίχνευσης πρέπει να είναι 25% (Εφαρμογή: μπάνιο ή αίθουσα υποδοχής).

Β. Όταν χρησιμοποιείται σε χώρο περίπου 3m * 3m, η περιοχή ανίχνευσης πρέπει να ρυθμίζεται στο 50% (Εφαρμογή: τουαλέτα, είσοδος ή αίθουσα υποδοχής)

Γ. Όταν χρησιμοποιείται σε χώρο περίπου 4m * 4m, η περιοχή ανίχνευσης πρέπει να είναι 75% (σενάριο εφαρμογής: μικρή αίθουσα συνεδριάσεων γραφείου ή βιβλιοθήκη)

D. Όταν χρησιμοποιείται σε χώρο περίπου 5m * 5m ή μεγαλύτερο, η περιοχή ανίχνευσης πρέπει να είναι 100% (Εφαρμογή: μεγάλο γραφείο, αίθουσα συνεδριάσεων ή βιβλιοθήκη)

Σημείωση: το κατάλληλο εύρος ανίχνευσης της πραγματικής εφαρμογής πρέπει να βασίζεται στο πραγματικό περιβάλλον.

7) Χρόνος αναμονής Ρυθμίσεις: μοναδικός χώρος: 1 min -3 min, χώρος πολλαπλών παικτών: 30 s -1 min.

Δεν συνιστάται να ορίζεται καθυστέρηση μεγαλύτερη από 5 λεπτά, ώστε να αποφεύγεται η παρεμβολή μικρών σημάτων κίνησης στον χώρο.
