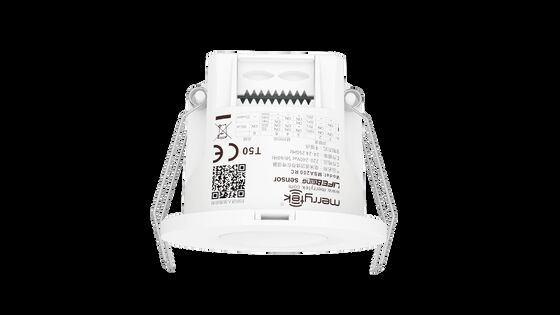

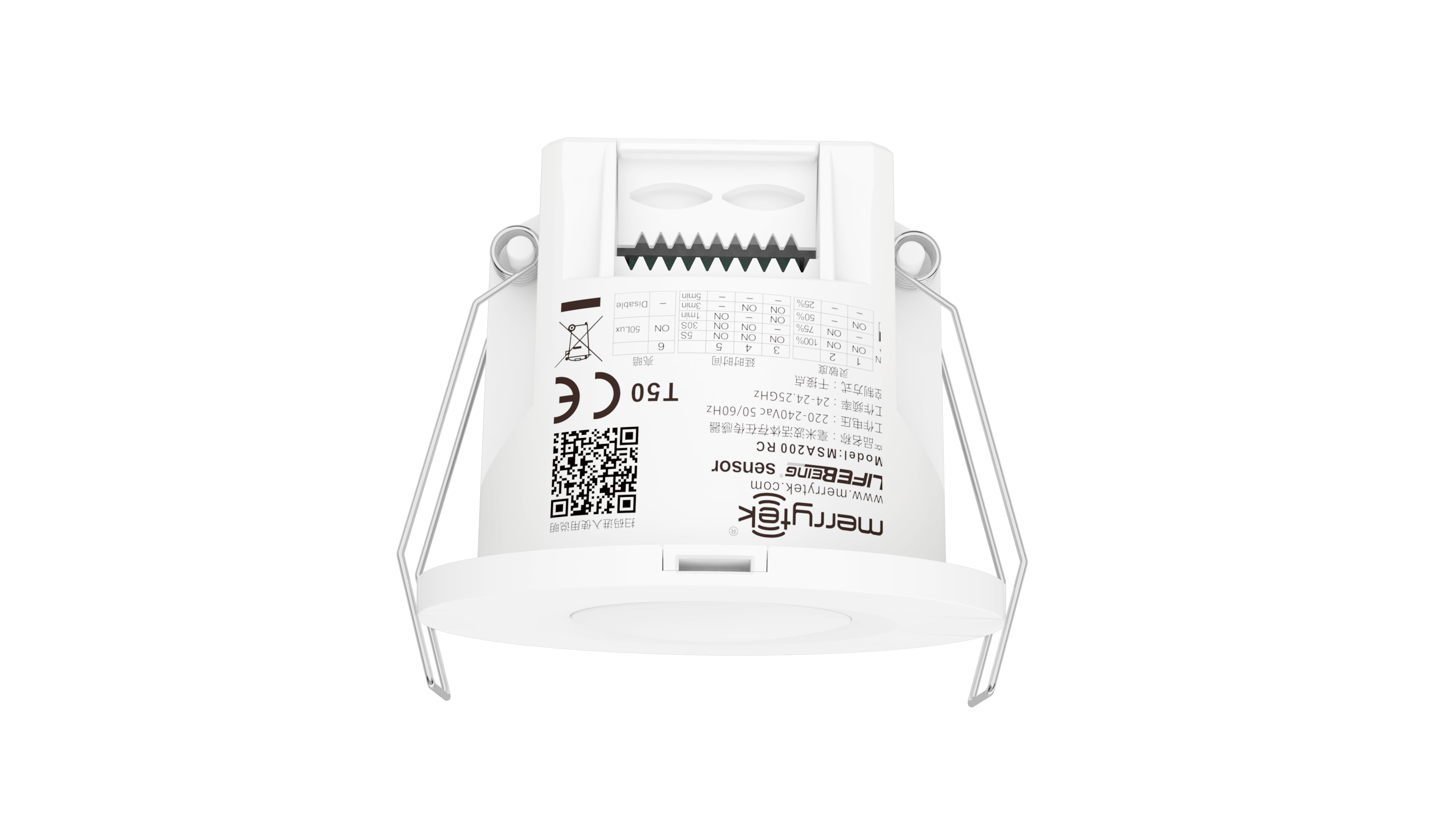

Ανιχνευτής πληθυσμού 24GHz με επαφή NO και επαφή NC με είσοδο AC
| Τόπος καταγωγής | Shenzhen, Κίνα |
|---|---|
| Μάρκα | Merrytek |
| Πιστοποίηση | CE, UKCA |
| Αριθμό μοντέλου | MSA200 RC |
| Ποσότητα παραγγελίας min | 100 ΤΕΜ |
| Τιμή | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες | Χρωματικό κουτί + K=K κουτί |
| Χρόνος παράδοσης | 1, δείγμα και μικρή παραγγελία: εντός 5 εργάσιμων ημερών από τη λήψη της πληρωμής σας. 2, μαζική παρ |
| Όροι πληρωμής | T/T |
| Δυνατότητα προσφοράς | 10000 τεμ./Μήνα |
Λεπτομέρειες
| Τάση εργασίας | 220-240Vac 50Hz | Λειτουργία λειτουργίας | ΟΧΙ επαφή και επαφή NC |
|---|---|---|---|
| Ύψος τοποθέτησης | 20,5-4,0m | Χρόνος Ζωής | 5 έτη εγγύηση@Ta 230V πλήρης φόρτισης |
| Εκδοχή | Ανιχνευτής κατάληψης | Τύπος φορτίου | Αντίσταση, τάση ≤36Vdc, ρεύμα: 50mA μέγιστο |
| Συχνότητα εργασίας | 24 GHz-24,25 GHz | Αξιολόγηση IP | IP20 |
| Επισημαίνω | Ανιχνευτής πληρότητας 24GHz με είσοδο εναλλασσόμενης ενέργειας,Αισθητήρας ανίχνευσης παρουσίας NO,Αισθητήρας επαφής NC |
||
Περιγραφή προϊόντων
Ανιχνευτής Παρουσίας 24GHz με Επαφή NO και NC με Είσοδο AC
Αυτός ο ενσωματωμένος ανιχνευτής παρουσίας ξηρής επαφής χρησιμοποιεί τεχνολογία ραντάρ κυμάτων χιλιοστών 24GHz για την ανίχνευση κίνησης, ελαφριάς κίνησης και σημάτων αναπνοής, επιτρέποντας την ακριβή ανίχνευση ανθρώπινης παρουσίας, ενώ διακρίνει μεταξύ ανθρώπινων και μη ανθρώπινων στόχων.
Βασικά Χαρακτηριστικά
- Προηγμένη τεχνολογία ανίχνευσης ζωής, ικανή να αναγνωρίζει κίνηση, ελαφριά κίνηση και σήματα αναπνοής
- Ο σχεδιασμός ρελέ με σωλήνα καλαμιού εξασφαλίζει αθόρυβη λειτουργία, ιδανικός για εφαρμογές ξενοδοχείων
- Συμπαγές μέγεθος εγκατάστασης κατάλληλο για έξυπνα κτίρια, έξυπνα ξενοδοχεία, έξυπνα γραφεία και συστήματα ανίχνευσης παρουσίας
- Ραντάρ κυμάτων χιλιοστών 24-24.25GHz (ζώνη ISM) χωρίς παρεμβολές στο 5G WiFi και χωρίς διείσδυση μέσω συμπαγών τοίχων
Τεχνικές Παράμετροι
| Κατηγορία Παραμέτρου | Παράμετρος | Προδιαγραφή |
|---|---|---|
| Είσοδος/Έξοδος | Εύρος Τάσης | 220-240V AC 50HZ |
| Ονομαστική Τάση | 220V AC | |
| Ρεύμα Λειτουργίας | 50mA μέγ. | |
| Ισχύς Λειτουργίας | ≤1W | |
| Παράμετροι Αισθητήρα | Συχνότητα Λειτουργίας | 24GHz -24.25GHz, ζώνη ISM |
| Ισχύς Εκπομπής | 5mW Μέγ. 3dBm Μέγ. | |
| Περιοχή Ανίχνευσης | 100% / 75% / 50% / 25% (ρυθμίζεται με τηλεχειριστήριο MH10 ή διακόπτες DIP) | |
| Χρόνος Αναμονής | 5s/30s/1min/3min/5min/10min/20min (ρυθμίζεται με τηλεχειριστήριο) ή 5s/30s/1min/3min/5min (ρυθμίζεται με DIP) | |
| Αισθητήρας Φωτός Ημέρας | 50Lux/Απενεργοποίηση (ρυθμίζεται με DIP) ή 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Απενεργοποίηση (ρυθμίζεται με τηλεχειριστήριο MH10) | |
| Εύρος Ανίχνευσης (περιοχή ανίχνευσης 100%, ακτίνα) | Κίνηση: 4-5m (σε ύψος 3m) Ελαφριά Κίνηση: 4-5m (σε ύψος 3m) Παρουσία: 3-4m (σε ύψος 3m) | |
| Περιβάλλον | Θερμοκρασία Λειτουργίας | 0℃...+50℃ |
| Θερμοκρασία Αποθήκευσης | -40℃...80℃ Υγρασία:≤85% (χωρίς συμπύκνωση) | |
| Βαθμός Προστασίας IP | IP20 | |
| Πρότυπο Πιστοποίησης | Πιστοποιητικό | FCC/RED |
| Περιβαλλοντική Απαίτηση | RoHS |
Λειτουργίες Ανίχνευσης
Ο αισθητήρας ανιχνεύει ανθρώπινη βάδιση, ελαφριά κίνηση (όπως κίνηση σώματος, στροφή κεφαλιού και άλλες μικρές κινήσεις) και αναπνοή για να επιτρέψει την ανίχνευση ανθρώπινης παρουσίας σε μη ύπνους καταστάσεις.
- Σήμα κίνησης: Μεγάλες κινήσεις που ενεργοποιούν τον αισθητήρα εντός της περιοχής ανίχνευσης
- Σήμα ελαφριάς κίνησης: Πολύ μικρές κινήσεις, συμπεριλαμβανομένης της κλίσης προς τα εμπρός, της κλίσης προς τα πίσω, της ταλάντευσης του σώματος, του κουνήματος του κεφαλιού, της πληκτρολόγησης και της χρήσης κινητού τηλεφώνου
- Σήμα αναπνοής: Ανίχνευση μοτίβων αναπνοής μέσω διαστολής κοιλιακής και θωρακικής κοιλότητας
Διαστάσεις (μονάδα: mm)
Διάγραμμα Καλωδίωσης
Εσωτερική Δομή
Οδηγίες Εγκατάστασης
Επίτοιχια Εντοιχισμένη Εγκατάσταση
- Κόψτε μια οπή 55mm στην οροφή
- Αφαιρέστε το κάλυμμα πτύχωσης με ένα κατσαβίδι ίσιας μύτης
- Συνδέστε το καλώδιο στον ακροδέκτη
- Εγκαταστήστε το κάλυμμα καλωδίου και πιέστε σταθερά το καλώδιο
- Λυγίστε το ελατήριο προς τα πίσω για να το σπρώξετε στην προ-ανοιχτή οπή της οροφής
- Εξασφαλίστε σταθερή και αξιόπιστη εγκατάσταση
Επιφανειακή Εγκατάσταση
- Κόψτε το προοριζόμενο λεπτό τοίχωμα για το σπείρωμα
- Στερεώστε το προϊόν στην επιθυμητή επιφάνεια στήριξης με τα αντίστοιχα βίδες
- Συνδέστε το καλώδιο εισόδου στον ακροδέκτη καλωδίωσης και κλείστε σφιχτά το κάλυμμα
- Αφαιρέστε το επάνω κάλυμμα με ένα κατσαβίδι ίσιας μύτης
- Ρυθμίστε τους διακόπτες DIP και τις παραμέτρους, στη συνέχεια αντικαταστήστε το επάνω κάλυμμα
- Σπρώξτε το προϊόν στην υποδοχή οροφής μέχρι να ασφαλίσει ο γάντζος
- Για να αφαιρέσετε, εισάγετε ένα κατσαβίδι ίσιας μύτης στο κενό αποσυναρμολόγησης και πιέστε προς τα κάτω
- Εξασφαλίστε σταθερότητα και αξιοπιστία μετά την εγκατάσταση
Μοτίβο Ανίχνευσης
Σημαντικές Σημειώσεις:
- Το εύρος ανίχνευσης ποικίλλει ανάλογα με το μέγεθος του ατόμου, το υλικό, το πάχος κάλυψης και τους περιβαλλοντικούς παράγοντες
- Τα σήματα κυμάτων χιλιοστών μπορούν να διεισδύσουν σε μη μεταλλικά υλικά όπως γυαλί και λεπτούς τοίχους, αλλά δεν μπορούν να διεισδύσουν σε παχιούς φέροντες τοίχους ή μεταλλικές πόρτες
Ρυθμίσεις Τηλεχειριστηρίου
Οι ρυθμίσεις του τηλεχειριστηρίου υποστηρίζουν ρύθμιση ευαισθησίας, διαμόρφωση καθυστέρησης, έλεγχο ON/OFF, λειτουργίες επαναφοράς, ρυθμίσεις κίνησης αισθητήρα και εναλλαγή φωτεινής ένδειξης.
Διαδικασία Αρχικοποίησης
Κατά την πρώτη ενεργοποίηση, ο αισθητήρας εισέρχεται σε λειτουργία αυτο-ελέγχου για 20 δευτερόλεπτα πριν μεταβεί σε κανονική λειτουργία. Κατά την αρχικοποίηση, εξωτερικά σήματα κίνησης δεν ανιχνεύονται και σήματα τηλεχειριστηρίου δεν λαμβάνονται.
Εργοστασιακές Προεπιλεγμένες Ρυθμίσεις
- Περιοχή Ανίχνευσης: 100%
- Χρόνος Αναμονής: 1 λεπτό
- Αισθητήρας Φωτός Ημέρας: Απενεργοποιημένος
- Φωτεινή Ένδειξη: Ενεργοποιημένη
Ρυθμίσεις Διακοπτών DIP
Ρυθμίσεις Περιοχής Ανίχνευσης
| Διακόπτης 1 | Διακόπτης 2 | Περιοχή Ανίχνευσης |
|---|---|---|
| ON | ON | 100% |
| - | ON | 75% |
| ON | - | 50% |
| - | - | 25% |
Ρυθμίσεις Χρόνου Αναμονής
| Διακόπτης 3 | Διακόπτης 4 | Διακόπτης 5 | Χρόνος Αναμονής |
|---|---|---|---|
| ON | ON | ON | 5 Δευτερόλεπτα |
| - | ON | ON | 30 Δευτερόλεπτα |
| ON | - | ON | 1 Λεπτό |
| ON | ON | - | 3 Λεπτά |
| - | - | - | 5 Λεπτά |
Ρυθμίσεις Αισθητήρα Φωτός Ημέρας
| Διακόπτης 6 | Επίπεδο Φωτός |
|---|---|
| ON | 50 Lux |
| - | Απενεργοποίηση |
Όταν ρυθμιστεί σε "απενεργοποίηση", η λάμπα θα ενεργοποιηθεί όταν ανιχνευθεί κίνηση, ανεξάρτητα από το επίπεδο φωτισμού περιβάλλοντος.
Οδηγίες Εφαρμογής
- Η εγκατάσταση πρέπει να πραγματοποιείται από εξειδικευμένο ηλεκτρολόγο
- Κρατήστε μακριά από μεγάλες μεταλλικές πλάκες, γυαλί και υλικά υψηλής πυκνότητας για να αποφύγετε ψευδείς ενεργοποιήσεις
- Αποφύγετε την εγκατάσταση κοντά σε κυκλώματα υψηλού ρεύματος που μπορεί να επηρεάσουν τη λειτουργία του προϊόντος
- Κατά την εγκατάσταση πολλαπλών μονάδων, βεβαιωθείτε ότι οι επιφάνειες των κεραιών είναι παράλληλες και απέχουν περισσότερο από 1 μέτρο
- Αποφύγετε την τοποθέτηση των επιφανειών των κεραιών προς τροφοδοτικά κίνησης AC και συσκευές υψηλής ισχύος
- Αποφύγετε μακροχρόνια δονούμενα αντικείμενα κοντά στο προϊόν
- Αποτρέψτε την άσκοπη φωτεινότητα να φωτίζει το παράθυρο ανίχνευσης του αισθητήρα φωτεινότητας
- Επιλέξτε την κατάλληλη περιοχή ανίχνευσης ανάλογα με τις διαστάσεις του δωματίου:
- 25% για δωμάτια περίπου 2μ ή λιγότερο (μπάνια, σαλόνια)
- 50% για δωμάτια περίπου 3μ (μπάνια, διάδρομοι, σαλόνια)
- 75% για δωμάτια περίπου 4μ (μικρά γραφεία, αίθουσες συσκέψεων, βιβλιοθήκες)
- 100% για δωμάτια περίπου 5μ ή περισσότερο (μεγάλα γραφεία, αίθουσες συσκέψεων, βιβλιοθήκες)
- Η απόσταση ανίχνευσης ποικίλλει ανάλογα με την ταχύτητα κίνησης, το μέγεθος του αντικειμένου, το ύψος εγκατάστασης, τη γωνία και τους περιβαλλοντικούς παράγοντες
- Οι προδιαγραφές και οι παράμετροι του προϊόντος ενδέχεται να βελτιστοποιηθούν χωρίς προηγούμενη ειδοποίηση
