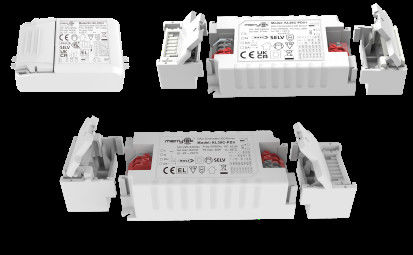

12W DALI DT6 και pushDIM dimming led driver σταθερό ρεύμα για LED downlight

  • 12W DALI DT6 And PushDIM Dimming Led Driver Constant Current For LED Downlight
Τόπος καταγωγής Κίνα
Μάρκα Merrytek
Πιστοποίηση CE
Αριθμό μοντέλου KL12C-PDii1
Ποσότητα παραγγελίας min 100
Τιμή Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες Καρτόνι, 100 τεμάχια/τόνο
Χρόνος παράδοσης 1, Δείγμα και μικρή παραγγελία: Μέσα σε 5 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής σας.
Όροι πληρωμής T/T ή PayPal
Δυνατότητα προσφοράς 10,000pcs ανά μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ονομαστική τάση εισόδου 220-240Vac 50Hz /60Hz Σειρά τάσης ΣΥΝΕΧΟΥΣ εισαγωγής 200-240Vdc
Τρόπος λειτουργίας Σταθερό ρεύμα Μέθοδος ελέγχου DALI DT6 και pushDIM
Συντελεστής ισχύος ≥0.9 Αποτελεσματικότητα 83%
Τρέχων 150/200/250/300/350/400/450/500 Διάσταση Διάταξη 1
Αξιολόγηση ΙΠ Διάκριση IP20 Εγγύηση 5 έτη
Επισημαίνω

Διοδηγός LED με σταθερό ρεύμα αμβλύνσεως

,

12W DALI DT6 οδηγημένος οδηγός σκούρωσης

,

Διοδηγός LED με χαμηλό φωτισμό
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

12W DALI DT6 και pushDIM dimming led driver σταθερό ρεύμα για LED downlight

1Περιγραφή.

-Κεντρική λειτουργία έκτακτης ανάγκης συνεχούς ρεύματος DT19

- Χωρίς αναβοσβήματα για ολόκληρο το εύρος θολάσματος

-Ποικιλία ισχύος σε κατάσταση αναμονής κάτω των 0,5 W

- Πρωτογενής εξασθένιση με πάτημα κουμπιού

- Ενσωματωμένη διεπαφή DALI DT6

- Προστασία: βραχυκύκλωμα/υπερίοδος θερμοκρασίας/υπερίοδος τάσης

-Καταργαστικό ρεύμα για υψηλή θερμοκρασία περιβάλλοντος

- pushDIM με τη λειτουργία μνήμης

- 5 χρόνια εγγύηση

12W DALI DT6 και pushDIM dimming led driver σταθερό ρεύμα για LED downlight 0

2.Παράμετροι

Μικροσειρά

KL12C-PDii1
Εισαγωγή Δραστηριακή τάση 198-264Vac 50Hz/60Hz
Ονομαστική τάση εισόδου 220-240Vac 50Hz/60Hz
Πεδίο τάσης εισόδου συνεχούς ρεύματος 200-240Vdc
ρεύμα εισόδου

0.07A Μαξ.

0.11A Μαξ.

0.16A Μαξ.
Εισερχόμενο ρεύμα εισόδου < 15A (Δύση πλάτος παλμού ρεύματος100μs) @230Vac
Συντελεστής ισχύος ((@230V100% φορτίο)

≥ 0.90

≥ 0.95

≥ 0.95

Συνολική αρμονική στρέβλωση

(@ 230Vac, 100% φορτίο)

 Τυπικό: 15%
Δύναμη αναμονής ≤0,5W (@230Vac όταν απενεργοποιείται το PUSH ή το DALI)
Απόδοση ((@ 230Vac, 100% φορτίο)

83%

88%

88%
Μέθοδος καλωδίωσης 0.75-1.5mm2

Αυτοματοποιημένος διακόπτης κυκλωμάτων

 KL12C-PDii1 (Καταλογισμός ρεύματος στο σύρμα)
Τύπος C10 C13 C16 C20 C25
Αριθμός 70 80 105 130 160
Τύπος Β10 Β13 Β16 Β20 Β25
Αριθμός 40 50 65 85 100
Αριθμός 25 30 40 50 60
Αποδόσεις Τρόπος λειτουργίας Συνεχή ρεύμα
Τύπος φορτίου LED
Απαιτήσεις κυματισμού (φτεκάρισμα ή χωρίς φτεκάρισμα) Αξία αναβοσβήνειας: λιγότερο από 5% για ολόκληρο το εύρος εξασθένισης
Ώρα εκκίνησης <1s (@230Vac)
Η τάση εξόδου χωρίς φορτίο 55V DC Max.
Διάστημα τάσης εξόδου φορτίου 3-40V συνεχής
Εξέλιξη ισχύος πλήρους φορτίου 12W
Τρέχων εξόδου φορτίου: Για λεπτομέρειες 150-500mA
Σταθερό ρεύμα/φόρτιση Ακριβότητα συνεχούς ρεύματος ± 5%
Μέθοδος καλωδίωσης Τερματικό σπρώξιμο, wΙραΔιατομή:0.75-1.5mm2
Μέθοδος ελέγχου Πρωτογενής εξασθένιση PUSH Επικεφαλής εξασθένιση PUSH (Max.lead length:20M)
Δαμασμός DALI Δομή DALI (μέγιστο μήκος ορόσημου: 300M)
ΕξαίρεσηΠπεριστροφήRεpiιχειρήσει Απόδοση πάνω από τη θερμοκρασία
προστασία		 Ναι, χωρίς λειτουργία αυτοανάκτησης (Μπορεί να ζητηθεί)
Προστασία βραχυκυκλώματος εξόδου Ναι, χωρίς λειτουργία αυτοανάκτησης (Μπορεί να ζητηθεί)

Λειτουργία

Περιβάλλον

 Θέρμανση/υγρασία λειτουργίας -25°C~50°C υγρασία:85% (μη συμπυκνωτική)
Θέρμανση/υγρασία αποθήκευσης -40°C~80°C, υγρασία:10%~95%
Μέγιστη θερμοκρασία κλιματισμού (Tc) 85°C

Ασφάλεια

& EMC

 Πρότυπο EMC Ειδικότερα, οι ενδείξεις που χρησιμοποιούνται για την αξιολόγηση των επιδόσεων είναι οι ακόλουθες:
Πρότυπο πρωτοκόλλου DALI Δελτίο ΕΚΑΧ αριθ.
Πρότυπο ασφάλειας EN61347-1 EN61347-2-13
Πιστοποίηση CE
Αντιστέκεται στην τάση 3750Vac, 5mA, 60s (Εισόδου L N-Εξόδου SEC)
Άλλα Στους βαθμούς προστασίας Διάκριση IP20
Τύπος προστασίας Τάξη ΙΙ
Τύπος εγκατάστασης Ανεξάρτητη εγκατάσταση
Με σπασμό 88*52*25,5 χιλιοστά
Λειτουργία μνήμης απόσβεσης Ναι, μνήμη PUSH.
Συγχρονισμός αμβλύνειας PUSH 15 μονάδες το πολύ.
Απαιτήσεις συσκευασίας Τύπος PE+Οδηγία+Καρτόνι+Εξωτερικό Καρτόνι(K=A)
Βάρος 69.8g
Ζωή 5 έτη @Ta πλήρης φόρτισης
Σημείωση: Όλες οι παραμέτροι υποβάλλονται σε δοκιμή στην τάση εισόδου 230Vac και σε περιβάλλον 25 βαθμών, εκτός εάν ορίζεται.

3Διάσταση (μονάδα: mm)

12W DALI DT6 και pushDIM dimming led driver σταθερό ρεύμα για LED downlight 1

4Διάγραμμα καλωδίωσης.

Σχήμα ΑDALIΑμυδρόςΜινγκ

12W DALI DT6 και pushDIM dimming led driver σταθερό ρεύμα για LED downlight 2

Φωτο.ΒΠατήστε DimΜινγκ

12W DALI DT6 και pushDIM dimming led driver σταθερό ρεύμα για LED downlight 3

5. Αποδυνάμωση

12W DALI DT6 και pushDIM dimming led driver σταθερό ρεύμα για LED downlight 4

6. καμπύλη εξασθένισης

12W DALI DT6 και pushDIM dimming led driver σταθερό ρεύμα για LED downlight 5

7.Τρέχουσα ρύθμιση ταχύτητας

●:ON ○:OFF (SEC1 SEC2)

KL12C-PDii1

Τρέχουσα ρύθμιση ταχύτητας

 1 2 3
150mA ((3-40V) - - -
200mA ((3-40V) Ενεργός - -
250mA ((3-40V) - Ενεργός -
300mA ((3-40V) - - Ενεργός
350mA ((3-36V) Ενεργός Ενεργός -
400mA ((3-30V) Ενεργός - Ενεργός
450mA ((3-27V) - Ενεργός Ενεργός
500mA ((3-24V) Ενεργός Ενεργός Ενεργός

8. ON/OFF & Περιγραφή της λειτουργίας θολούσης

Α. Αν πατήσετε σύντομα τον διακόπτη PUSH (συντόμευση 0.1S-1S), ο οδηγός LED θα ενεργοποιηθεί ή θα απενεργοποιηθεί.

Β. Αμβλύνσεις: Πατήστε και κρατήστε πατημένο τον διακόπτη PUSH (1S-8S), ο οδηγός LED μπορεί να επιτύχει αμβλύνσεις, φωτεινότητα ή αμβλύνσεις, το εύρος αμβλύνσεων είναι 2-100%.

Γ. Μνήμη: Η εξασθένιση της μνήμης PUSH έχει λειτουργία εξασθένισης της μνήμης.

Δ. Συγχρονισμός αμβλύνειας: Η ισχύς που συνδέεται με τον ίδιο διακόπτη PUSH μπορεί να συγχρονιστεί πατώντας και κρατώντας τον διακόπτη PUSH για περισσότερο από 15S

Ε. Τρόπος εξασθένησης DALI: Συνδέστε την παροχή ενέργειας στο σύστημα DALI και μπορεί να εξασθενηθεί από τον ξενιστή DALI. Το εύρος εξασθένησης είναι 0-100%.

9. ζητήματα που απαιτούνΑΕπικεφαλής

1) Η χορδή LED πρέπει να συνδεθεί με το φορτίο πριν από την ενεργοποίηση της ισχύος εισόδου, διαφορετικά η χορδή LED μπορεί να υποστεί βλάβη.

2) Αφού απενεργοποιηθεί η είσοδος του κινητήρα LED, θα υπάρχει υπολειμματική τάση στην έξοδο, η οποία μπορεί να διατηρηθεί για περίπου 3 λεπτά.
