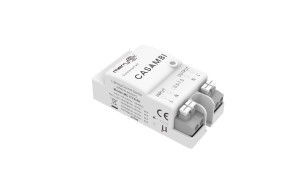

Αισθητήρας On/Off Casambi Συμπαγές Μέγεθος Σχεδιασμός Κατάλληλος για τα Περισσότερα Φωτιστικά MC177S B1

Χαρακτηριστικά Προϊόντος

• Υιοθετήθηκε δικτύωση Casambi Bluetooth mesh, χρησιμοποιήθηκε η εφαρμογή Casambi για τον σχεδιασμό παραμέτρων και τον καθορισμό σεναρίων εφαρμογής
• Συμμορφώνεται με τα νέα πρότυπα ERP. Χαμηλή κατανάλωση σε κατάσταση αναμονής.
• Ζώνη ISM 5.8GHz μικροκυμάτων χωρίς άδεια. Μαζικές παραγγελίες είναι σύμφωνες με την έγκριση RED&TUV.
• Συμπαγής σχεδιασμός, μπορεί να ενσωματωθεί στα περισσότερα φωτιστικά.
• Οι ακροδέκτες εισόδου και εξόδου είναι βολικοί για τη σύνδεση.
• Πενταετής εγγύηση

[Παράμετροι]

Διαστάσεις(μονάδες: mm)

• Λειτουργία

• Καλωδίωση

• Σημείωση:

Διάγραμμα καλωδίωσης]*Ο αισθητήρας έχει σχεδιαστεί για να συνδέει μόνο ένα φορτίο. Η σύνδεση περισσοτέρων από ένα φορτίων μπορεί να προκαλέσει ζημιά στον αισθητήρα.

[Οδηγίες Εγκατάστασης]

Σημείωση:

[Αρχικοποίηση]

Όταν ο αισθητήρας τροφοδοτείται για πρώτη φορά, η ενδεικτική λυχνία θα αναβοσβήσει 6 φορές και θα σβήσει μετά από 15 δευτερόλεπτα. Κατά την αρχικοποίηση, ο αισθητήρας δεν μπορεί να ανιχνεύσει κίνηση.

[Προεπιλεγμένη ρύθμιση]

Ευαισθησία: 100%, Χρόνος αναμονής: Ρύθμιση εφαρμογής, Αισθητήρας φωτός ημέρας: Ρύθμιση εφαρμογής

[Εφαρμογή Σημείωση]

Ο αισθητήρας πρέπει να εγκατασταθεί από επαγγελματία ηλεκτρολόγο. Παρακαλούμε απενεργοποιήστε την τροφοδοσία πριν από την εγκατάσταση και την καλωδίωση.

• Τα μικροκύματα δεν μπορούν να διεισδύσουν στο μέταλλο. Μην τοποθετείτε το προϊόν σε κλειστό ή ημίκλειστο μεταλλικό φωτιστικό. Ούτε μέταλλο ούτε γυαλί δεν επιτρέπεται να καλύπτουν πάνω από το προϊόν. Εάν η κεραία χρειάζεται να περάσει μέσα από μεταλλική πλάκα, βεβαιωθείτε ότι το πάνω μέρος του αισθητήρα είναι κοντά στη μεταλλική πλάκα.
• Η απόσταση εγκατάστασης μεταξύ των αισθητήρων συνιστάται να είναι μεγαλύτερη από 2μ. Κρατήστε τον μακριά από ασύρματες συσκευές όπως διακόπτες και δρομολογητές, και η απόσταση εγκατάστασης μεταξύ των αισθητήρων και των δρομολογητών συνιστάται να είναι μεγαλύτερη από 2μ. Η επιφάνεια της κεραίας του αισθητήρα μικροκυμάτων πρέπει να είναι μακριά από την είσοδο AC και την έξοδο DC για να αποφευχθεί η επίδραση σημάτων χαμηλής/υψηλής συχνότητας στην κανονική λειτουργία της κεραίας του αισθητήρα μικροκυμάτων.
• Η περιοχή ευαισθησίας σχετίζεται με την ταχύτητα κίνησης αντικειμένων, το μέγεθος κινούμενων αντικειμένων, το ύψος τοποθέτησης, τη γωνία τοποθέτησης, το περιβάλλον εργασίας, τα ανακλαστικά υλικά κ.λπ. Η δεδομένη περιοχή ανίχνευσης είναι τυπική τιμή που μετρήθηκε από ελεγκτές ύψους 165cm σε εσωτερικό ανοιχτό περιβάλλον.
• Αυτό το μοντέλο είναι κατάλληλο για εγκατάσταση οροφής. Εάν χρησιμοποιείται εγκατάσταση τοίχου, η περιοχή ανίχνευσης του αισθητήρα μικροκυμάτων αυξάνεται σημαντικά και μπορεί να προκαλέσει φαινόμενο διείσδυσης μικροκυμάτων στον τοίχο ή το φως να μην σβήνει. Επομένως, προσαρμόστε την ευαισθησία στο 10%. Εάν η ευαισθησία 10% δεν μπορεί να χρησιμοποιηθεί, αποφύγετε την εγκατάσταση σε τοίχο ή ζητήστε τεχνική υποστήριξη από τον κατασκευαστή.
• Τα όρια φωτός ημέρας μετρώνται σε μια ηλιόλουστη μέρα χωρίς σκιά και σε κατάσταση διάχυτης ανάκλασης φωτός περιβάλλοντος. Διαφορετικό περιβάλλον και κλίμα προκαλούν διαφορετικές τιμές φωτεινότητας που μετρά ο αισθητήρας φωτός ημέρας.
• Ο αισθητήρας δεν πρέπει να καλύπτεται ή να κρύβεται από μέταλλο, PCB, δίσκο LED κ.λπ. Η απόσταση μεταξύ της κεραίας του αισθητήρα και των περιβαλλόντων υλικών πρέπει να είναι μεγαλύτερη από 5mm. Δεν πρέπει να υπάρχουν μεταλλικά ή ίχνη PCB κοντά στην κεραία του αισθητήρα, πάνω ή κάτω από αυτήν. Το συνιστώμενο πάχος κάλυψης είναι 2mm, και διατηρήστε την απόσταση μεταξύ της κεραίας του αισθητήρα και της κάλυψης μεγαλύτερη από 3.2mm.
• Σήματα δόνησης θα θεωρηθούν σήματα κίνησης για την ενεργοποίηση του αισθητήρα. Η εγκατάσταση του αισθητήρα πρέπει να είναι μακριά από αντικείμενα που δονείται για μεγάλο χρονικό διάστημα, όπως μεγάλος μεταλλικός εξοπλισμός, σωλήνες, έξοδοι κλιματισμού, αεραγωγοί εξαερισμού, θύρες εξαγωγής καπνού, ανεμιστήρες που ταλαντεύονται κ.λπ. Τα κατοικίδια στην περιοχή ανίχνευσης μπορεί να προκαλέσουν ψευδή ενεργοποίηση.
• Η επιφάνεια της κεραίας της μονάδας μικροκυμάτων πρέπει να είναι μακριά από την είσοδο AC, την έξοδο DC, τη γέφυρα ανορθωτή, τον μετασχηματιστή, τον διακόπτη και άλλες συσκευές υψηλής ισχύος για να αποφευχθεί η επίδραση σημάτων υψηλής συχνότητας στην κανονική λειτουργία της κεραίας του αισθητήρα μικροκυμάτων.
• Ο αισθητήρας προορίζεται μόνο για εσωτερική χρήση. Η αδιάβροχη επίδραση για εξωτερική ή ημι-εξωτερική χρήση θα επηρεαστεί. Ο άνεμος, η βροχή και τα κινούμενα αντικείμενα μπορεί να προκαλέσουν ψευδή ενεργοποίηση. Όταν ο αισθητήρας εγκαθίσταται σε μεταλλικό φωτιστικό, μεταλλική ανακλαστική επιφάνεια ή μικρό κλειστό περιβάλλον, τα μικροκύματα θα ανακλώνται πολλές φορές και θα προκαλέσουν ψευδή ενεργοποίηση, παρακαλούμε μειώστε την ευαισθησία ή ζητήστε τεχνική υποστήριξη από τον κατασκευαστή.
• Όταν η θερμοκρασία περιβάλλοντος είναι πάνω από 80°C, μπορεί να ενεργοποιηθεί η προστασία από υπερθέρμανση (αυτόματη ανάκτηση μετά την ψύξη)
• Για τη νέα εγκατάσταση περιβάλλοντος, συνιστάται να δοκιμάσετε 5 δείγματα πριν από την εγκατάσταση.
