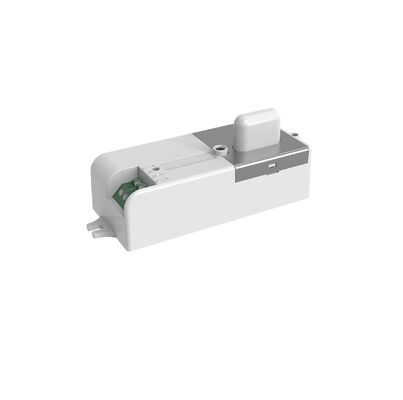

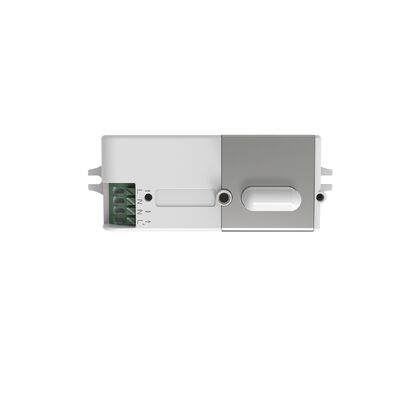

Υπερ-λεπτό Τριπλής Προστασίας Φως ON/OFF Αισθητήρας Κίνησης, Συμμορφώνεται με το Τελευταίο Πρότυπο ERP, Ρύθμιση Διακόπτη DIP MC098S 3

  • Ultra Slim Tri-proof Light ON/OFF Motion Sensor, Comply To Latest ERP Standard, Dip Switch Setting MC098S 3
  • Ultra Slim Tri-proof Light ON/OFF Motion Sensor, Comply To Latest ERP Standard, Dip Switch Setting MC098S 3
  • Ultra Slim Tri-proof Light ON/OFF Motion Sensor, Comply To Latest ERP Standard, Dip Switch Setting MC098S 3
Τόπος καταγωγής Shenzhen, Κίνα
Μάρκα Merrytek
Πιστοποίηση CE, RED
Αριθμό μοντέλου MC098S 3
Ποσότητα παραγγελίας min 100 τεμ
Τιμή Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες Σάκος με φυσαλίδες+Καρτόνι + Καρτόνι(K=A)
Χρόνος παράδοσης 1, Δείγμα και μικρή παραγγελία: Μέσα σε 5 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής σας. 2, Μι
Όροι πληρωμής T/T
Δυνατότητα προσφοράς 10000 ΤΕΜ/Μήνα
Λεπτομέρειες
Ονομαστική τάση 220-240V AC, 50Hz/60Hz Stand-by Power ≤0,5W
Λειτουργία εργασίας Λειτουργία ON/OFF Χωρητικότητα φορτίου 400W (επαγωγικό) ; 800W (αντιστατική)
Ύψος τοποθέτησης 2,5-6μ Διάρκεια ζωής 5 χρόνια εγγύηση @Ta 230V full load
Επισημαίνω

Υπερστενός τρισδιάστατος αισθητήρας κίνησης φωτός

,

ανιχνευτής κίνησης ενεργοποιημένος και απενεργοποιημένος με διακόπτη πτήσης

,

Φως αισθητήρα κίνησης συμβατό με το ERP
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Υπερ-λεπτό Φως Tri-proof ON/OFF Αισθητήρας Κίνησης
Χαρακτηριστικά Προϊόντος
  • Η πατέντα κεραίας αισθητήρα χαμηλής αντίστασης βοηθά στην αντι-παρεμβολή από ασύρματα σήματα όπως 5G, Wi-Fi, Bluetooth
  • Ο κατοχυρωμένος σχεδιασμός κεραίας δίπολου παρέχει αξιόπιστη ανίχνευση, αποφεύγοντας ψευδείς ενεργοποιήσεις όταν ο αισθητήρας είναι ενσωματωμένος σε μεταλλικές πλάκες LED
  • Συμμορφώνεται με τα πρότυπα έγκρισης RED
  • Η μη απομονωμένη τροφοδοσία μεταγωγής διατηρεί τη συμμόρφωση της τιμής PF με τα τελευταία πρότυπα ERP
  • Ρυθμιζόμενη ευαισθησία ανίχνευσης μέσω διακοπτών DIP για διάφορες θέσεις εγκατάστασης
  • Υπερ-λεπτός σχεδιασμός ειδικά για φώτα LED Tri-proof
  • Υποστηρίζει μέγιστο ύψος τοποθέτησης 6 μέτρων
  • 5ετής εγγύηση
Τεχνικές Παράμετροι
Προδιαγραφές Εισόδου
Εύρος Τάσης Λειτουργίας 198-264V AC, 50Hz/60Hz
Ονομαστική Τάση 220-240V AC, 50Hz/60Hz
Ισχύς Αναμονής ≤0.5W
Δοκιμή Υπέρτασης L-N: 1kV
Προδιαγραφές Εξόδου
Λειτουργία Λειτουργία ON/OFF
Τύπος Φορτίου Επαγωγικό ή Αντιστατικό
Χωρητικότητα Φορτίου 400W (Επαγωγικό); 800W (Αντιστατικό)
Μέγ. Χωρητικότητα Υπέρτασης 30A (50% Ipeak, twidth =500uS, 230Vac πλήρες φορτίο, ψυχρή εκκίνηση); 60A (50% Ipeak, twidth =200uS, 230Vac, πλήρες φορτίο, ψυχρή εκκίνηση)
Παράμετροι Αισθητήρα
Συχνότητα Λειτουργίας 5.8 GHz ±75 MHz, Ζώνη ISM
Ισχύς Εκπομπής 0.5mW Μέγ.
Χρόνος Αναμονής 5s/30s/90s/5min/20min/30min
Ευαισθησία Ανίχνευσης 100%/75%/50%/25%
Αισθητήρας Φωτός Ημέρας 2Lux/10Lux/30Lux/50Lux/Απενεργοποίηση
Ακτίνα Ανίχνευσης 4-6m (ύψος τοποθέτησης 3m)
Ύψος Τοποθέτησης Υποστηρίζεται 2.5-6m, 4m για μέγιστη ακτίνα ανίχνευσης
Γωνία Ανίχνευσης 150° (Τοποθέτηση σε τοίχο), 360° (Τοποθέτηση σε οροφή)
Περιβάλλον Λειτουργίας
Θερμοκρασία Λειτουργίας -25℃ έως +60℃
Θερμοκρασία Αποθήκευσης -40℃ έως +80℃ (Υγρασία: 10%-95% Χωρίς Συμπύκνωση)
Πρότυπα Πιστοποίησης
Πρότυπα Ασφαλείας EN61058-1
Πρότυπα EMC EN300440; EN301489-1; EN55015; EN61547; EN61000-3-2; EN61000-3-3; EN62479
Περιβαλλοντική Απαίτηση Συμμορφούμενο με RoHS
Πιστοποιητικό CE, RED
Άλλες Προδιαγραφές
Καλωδίωση Τερματικά Τύπου Πίεσης, διάμετρος καλωδίου: 0.75-1.5mm²
Βαθμολογία IP IP20
Κλάση Προστασίας Κλάση II
Εγκατάσταση Ενσωματωμένο
Διαστάσεις 77.5×34.5×22mm
Συσκευασία Τσάντα Φυσαλίδας + Διαχωριστικό + Καρτόνι (K=A)
Καθαρό Βάρος 58±2g
Διάρκεια Ζωής 5ετής εγγύηση @Ta 230V πλήρες φορτίο
Σημείωση: Η περιοχή ανίχνευσης επηρεάζεται από τον όγκο του κινούμενου αντικειμένου και την ταχύτητα κίνησης. Η περιοχή ανίχνευσης δοκιμάζεται από ένα άτομο ύψους 170cm που περπατά με ταχύτητα 0.3m/s.
Περιγραφή Λειτουργίας
Λειτουργία ON/OFF
Ο αισθητήρας έχει σχεδιαστεί για να συνδέει μόνο ένα φορτίο. Η σύνδεση περισσότερων από ενός φορτίων μπορεί να προκαλέσει ζημιά στον αισθητήρα.
Ultra Slim Tri-proof Light Motion Sensor product image
Διάγραμμα Ακτινοβολίας
Τοποθέτηση σε οροφή
Ύψος τοποθέτησης σε οροφή: 3m
Ευαισθησία: 100%/75%/50%/25%
Radiation pattern for 3m ceiling mounting - normal movement
Κανονική κίνηση (Ταχύτητα: 1m/s)
Radiation pattern for 3m ceiling mounting - slow movement
Αργή κίνηση (Ταχύτητα: 0.3m/s)
Ύψος τοποθέτησης σε οροφή: 6m
Ευαισθησία: 100%/75%
Radiation pattern for 6m ceiling mounting - normal movement
Κανονική κίνηση (Ταχύτητα: 1m/s)
Radiation pattern for 6m ceiling mounting - slow movement
Αργή κίνηση (Ταχύτητα: 0.3m/s)
Μόνο ευαισθησία ανίχνευσης 100%/75% λειτουργεί όταν είναι εγκατεστημένη σε ύψος τοποθέτησης 6m. Η ευαισθησία 25%/50% δεν μπορεί να ανιχνεύσει σήμα κίνησης.
Ρυθμίσεις Διακοπτών DIP
Ρυθμίσεις Αισθητήρα Φωτός Ημέρας
Διακόπτης 1 Διακόπτης 2 Διακόπτης 3 Ρύθμιση
ON ON ON 2Lux
- ON ON 10Lux
- ON - 30Lux
- - ON 50Lux
- - - Απενεργοποίηση
Ρυθμίσεις Χρόνου Αναμονής
Διακόπτης 4 Διακόπτης 5 Διακόπτης 6 Ρύθμιση
ON ON ON 5S
ON ON - 30S
ON - ON 90S
ON - - 5min
- ON ON 20min
- - - 30min
Ρυθμίσεις Περιοχής Ανίχνευσης
Διακόπτης 7 Διακόπτης 8 Ρύθμιση
ON ON 100%
ON - 75%
- ON 50%
- - 25%
"Απενεργοποίηση" σημαίνει ότι ο αισθητήρας φωτός ημέρας δεν λειτουργεί. Θα ανάβει το φως μόλις ανιχνευθεί κίνηση ανεξάρτητα από το περιβάλλον φως.
Λειτουργία Παράκαμψης

Απενεργοποιήστε την τροφοδοσία, στη συνέχεια ενεργοποιήστε/απενεργοποιήστε γρήγορα τον αισθητήρα 3 φορές (ON-OFF-ON-OFF-ON) εντός 2 δευτερολέπτων για να παρακάμψετε τη λειτουργία του αισθητήρα. Τα φώτα θα αναβοσβήσουν 3 φορές και στη συνέχεια θα παραμείνουν αναμμένα συνεχώς. Απενεργοποιήστε και ενεργοποιήστε ξανά για να επαναφέρετε τη λειτουργία του αισθητήρα.

Αρχικοποίηση

Μετά την ενεργοποίηση, ο αισθητήρας ανάβει αυτόματα το φως με φωτεινότητα 100%. Μετά από 10 δευτερόλεπτα, σβήνει το φως. Κατά τη διάρκεια της αρχικοποίησης, ο αισθητήρας δεν μπορεί να ανιχνεύσει κίνηση.

Εργοστασιακές Ρυθμίσεις

Περιοχή ανίχνευσης: 100%, Χρόνος αναμονής: 5S, Αισθητήρας φωτός ημέρας: Απενεργοποίηση

Σημειώσεις Εφαρμογής
  • Ο αισθητήρας πρέπει να εγκατασταθεί από επαγγελματία ηλεκτρολόγο. Απενεργοποιήστε την τροφοδοσία πριν από την εγκατάσταση, την καλωδίωση ή την αλλαγή των ρυθμίσεων των διακοπτών DIP.
  • Οι αισθητήρες που είναι εγκατεστημένοι σε πλαστικά και γυάλινα φωτιστικά θα μειώσουν την ευαισθησία. Για κάθε αύξηση πάχους κατά 3mm, η ευαισθησία μειώνεται κατά 20%.
  • Το κατώφλι ευαισθησίας φωτός μετράται σε ηλιόλουστα περιβάλλοντα χωρίς σκιές ή διάχυτη ανάκλαση περιβαλλοντικού φωτός. Τα επίπεδα lux περιβάλλοντος ποικίλλουν ανάλογα με το περιβάλλον, τον καιρό, το κλίμα, την ώρα της ημέρας και την εποχή.
  • Οι παράμετροι του αισθητήρα ενδέχεται να χρειαστούν επαναδιαμόρφωση σε διαφορετικά περιβάλλοντα εγκατάστασης.
  • Αυτός ο αισθητήρας προορίζεται μόνο για εσωτερική χρήση. Η εξωτερική χρήση επηρεάζει την αδιαβροχοποίηση. Ο άνεμος, η βροχή και τα κινούμενα αντικείμενα μπορεί να προκαλέσουν ψευδείς ενεργοποιήσεις.
  • Η απόσταση μεταξύ οποιωνδήποτε επαγωγικών αισθητήρων πρέπει να είναι μεγαλύτερη από 3m.
  • Μην τοποθετείτε τον αισθητήρα κοντά σε αντικείμενα υψηλής πυκνότητας όπως μεταλλικούς, γυάλινους ή τσιμεντένιους τοίχους για να αποφύγετε ψευδείς ενεργοποιήσεις. Όταν εγκαθίσταται σε μεταλλικά φωτιστικά, ανακλαστικές επιφάνειες ή κλειστά περιβάλλοντα, η ανάκλαση μικροκυμάτων μπορεί να προκαλέσει ψευδείς ενεργοποιήσεις - μειώστε την ευαισθησία ή επικοινωνήστε με τον κατασκευαστή για υποστήριξη.
  • Βεβαιωθείτε ότι δεν υπάρχουν κινούμενα σήματα γύρω από τον αισθητήρα (ανεμιστήρες, κινητήρες DC, σωλήνες αποχέτευσης, έξοδοι αέρα) για να αποτρέψετε ψευδείς ενεργοποιήσεις.
  • Δοκιμάστε 5 δείγματα πριν από τη μαζική εφαρμογή σε νέα έργα φωτισμού.
  • Οι προδιαγραφές του προϊόντος ενδέχεται να αλλάξουν χωρίς προειδοποίηση λόγω συνεχούς βελτίωσης.
  • Όταν ο αισθητήρας είναι ενσωματωμένος κάτω από μεταλλική πλάκα, βεβαιωθείτε ότι η επιφάνεια του αισθητήρα είναι απρόσκοπτα κοντά στην μεταλλική πλάκα χωρίς κενό.
