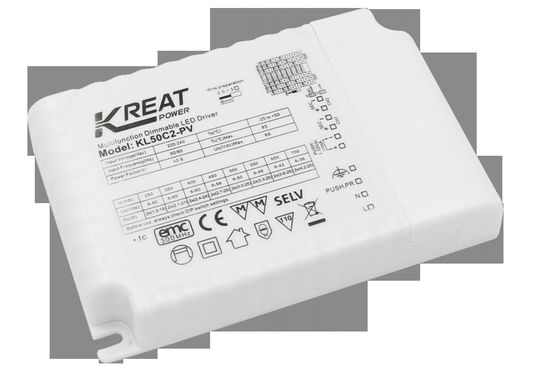

50W διπλό κανάλι PUSH και 1-10V εξασθένιση LED Driver για το φως κάτω LED

  • 50W Dual Channel PUSH And 1-10V Dimming LED Driver For The LED Downlight
Place of Origin Shenzhen, China
Μάρκα KREATPOWER
Πιστοποίηση CE, SEMKO
Model Number KL50C2-PV
Minimum Order Quantity 100PCS
Τιμή negotiable
Packaging Details White box+ Instructions Clapboard Outer Carton
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Operating Voltage 198-264VAC 50Hz /60Hz Input Voltage range 200-240VDC
Input Cuttent 0.28A Max. Power Factor ≥0.9
Stand-by Power ≤0.5W IP IP20
Πιστοποίηση CE, SEMKO Feature Dual channel
Dimming method PUSH and 1-10V dimming Warranty 5 years
Επισημαίνω

Διοδηγός LED

,

Διοδηγός LED χαμηλής ακτινοβολίας 50W

,

Διοδηγός LED χαμηλής ακτινοβολίας 1-10V
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

50W διπλό κανάλι PUSH και 1-10V εξασθένιση LED Driver για το φως κάτω LED



[Χαρακτηριστικό του προϊόντος]

  • Χωρίς αναβοσβήματα για ολόκληρο το εύρος εξασθένισης
  • Δύναμη αναμονής κάτω των 0,5 W
  • Αρχική εξασθένιση με κουμπί πίεσης
  • Δευτερογενής εξασθένιση με αμβλύντη 0-10V
  • Υποστηρίζει 10V PWM θολή (3KHz-8KHz)
  • 0-10V θέρμανση πύλης PUSH
  • Προστασία: βραχυκύκλωμα / υπερθερμοκρασία / υπετάταση
  • ρεύμα υποβάθμισης για υπερβολικά υψηλή θερμοκρασία περιβάλλοντος
  • Πατήστε χαμηλή με τη λειτουργία μνήμης
  • Πίεση λιμάνι αμυδρό με λειτουργία διαδρόμου
  • Εγγύηση 5 ετών



[Παράμετρος]



Εισαγωγή Δραστηριακή τάση 198-264VAC 50Hz /60Hz
Ονομαστική τάση εισόδου 220-240VAC 50Hz /60Hz
Πεδίο τάσης εισόδου συνεχούς ρεύματος 200-240VDC
ρεύμα εισόδου 0.28A Μαξ.
Εισερχόμενο ρεύμα εισόδου < 15A (Μέρος πλάτος παλμού ρεύματος 100US) @230VAC
Παράγοντας ισχύος ≥ 0,9 (@230VAC Πλήρες φορτίο)
Συνολική αρμονική στρέβλωση Τυπικό: 13% (@230Vac Πλήρες φορτίο)
Δύναμη αναμονής ≤ 0,5W
Αποτελεσματικότητα 89%Max. @230VAC (πλήρες φορτίο)
Μέθοδος καλωδίωσης Τερματικό σπρώξιμο, διατομή καλωδίου:0.75-1.5mm2
Αποδόσεις Τρόπος λειτουργίας Συνεχή ρεύμα
Τύπος φορτίου LED
Απαιτήσεις κυματισμού (φτεκάρισμα ή χωρίς φτεκάρισμα) Αξία αναβοσβήνειας: μικρότερη από 2% για ολόκληρο το εύρος θολωμάτων
Ώρα εκκίνησης <0,5s (@230Vac; Βοηθητικό δεν έχει έξοδο)
Η τάση εξόδου χωρίς φορτίο 58VDC μέγιστο.
Πεδίο τάσης εξόδου φορτίου 9-52VDC
Εξέλιξη ισχύος πλήρους φορτίου Εξωτερικό 1+Εξωτερικό 2: 50W Max.
ρεύμα εξόδου φορτίου 2*CC:350mA;500mA;550mA;700mA;750mA;900mA·
Σταθερό ρεύμα/φόρτιση Ακριβότητα συνεχούς ρεύματος ± 5%
Μέθοδος καλωδίωσης Τερματικό σπρώξιμο, διατομή καλωδίου:00,5-1,5 mm2
Μέθοδος ελέγχου Πρωτογενής εξασθένιση PUSH Επικεφαλής εξασθένιση PUSH (Max.lead length:100M)
1-10V Αμβλύνσεις 0-10V αμβλύνσεις ((Τρόφος θύρας < 1MA) (Μαξ. μήκος του μολύβδου:20M)
Πεδίο αμβλύνειας 3%-100%
Δοκιμασμός PWM 0-10V πύλη PWM θολάς (3KHZ-8KHZ)
Ποντιονόμετρος Ναι, 100kΩ
Δευτερεύουσα εξασθένιση PUSH Ναι, αλλάξτε τις εργοστασιακές ρυθμίσεις.
ΕξαίρεσηΠπεριστροφήRεpiιχειρήσει Απόδοση πάνω από τη θερμοκρασία
προστασία		 Ναι, χωρίς λειτουργία αυτοανάκτησης ((Μπορεί να ζητηθεί)
Προστασία κατά της υπερτάσης Ναι, χωρίς λειτουργία αυτοανάκτησης
Προστασία βραχυκυκλώματος εξόδου Ναι, λειτουργία αυτοανάκτησης (Μπορεί να ζητηθεί)

Λειτουργία

Περιβάλλον

 Θέρμανση/υγρασία λειτουργίας -25°C~50°C υγρασία:85% (μη συμπυκνωτική)
Θέρμανση/υγρασία αποθήκευσης -40°C~80°C, υγρασία:10%~95%
Μέγιστη θερμοκρασία κλιματισμού (Tc) 85°C

Ασφάλεια

& EMC

 Πρότυπο EMC Ειδικότερα, οι ενδείξεις που χρησιμοποιούνται για την αξιολόγηση των επιδόσεων είναι οι ακόλουθες:
Πρότυπο ασφάλειας EN61347-1 EN61347-2-13
Πιστοποίηση CE
Αντιστέκεται στην τάση 3750Vac, 5mA, 60s (Εισόδου L N-Εξόδου SEC)
Άλλα Στους βαθμούς προστασίας Διάκριση IP20
Τύπος προστασίας Τάξη ΙΙ
Τύπος εγκατάστασης Ανεξάρτητη εγκατάσταση
Διάσταση εγκατάστασης 123*79*24 χιλιοστά
Λειτουργία μνήμης απόσβεσης Ναι, μνήμη PUSH.
Συγχρονισμός αμβλύνειας PUSH 30 μονάδες.
Απαιτήσεις συσκευασίας λευκό κουτί+ Οδηγίες Κάρτον Εξωτερικό Καρτόνι(K=A)
Βάρος 220g
Ζωή 50000h @Ta πλήρες φορτίο
Σημείωση: Όλες οι παραμέτροι δοκιμάζονται σε τάση εισόδου 230Vac και σε περιβάλλον 25 βαθμών, εκτός εάν ορίζεται.



[Μέγεθος (μονάδα: mm)]



50W διπλό κανάλι PUSH και 1-10V εξασθένιση LED Driver για το φως κάτω LED 050W διπλό κανάλι PUSH και 1-10V εξασθένιση LED Driver για το φως κάτω LED 1



[Διάγραμμα καλωδίωσης]



50W διπλό κανάλι PUSH και 1-10V εξασθένιση LED Driver για το φως κάτω LED 2

Φωτογραφία.Μινγκή Cλειτουργία διαδρόμου

50W διπλό κανάλι PUSH και 1-10V εξασθένιση LED Driver για το φως κάτω LED 3

Φωτο.Β 0-10Vή δευτερογενής PUSH



[Σύσταση τρέχουσας ταχύτητας]

Τρέχων Εξωτερικό 1 Εξωτερικά 2
τάση Ποσό (Δ) 1 2 3 τάση Ποσό (Δ) 1 2 3
350mA 9 ̊50V 17.5 - - - 9 ̊50V 17.5 - -
500mA 9 ̊50V 25 Ενεργός - - 9 ̊52V 26 Ενεργός - -
550mA 9 ̊45V 25 - Ενεργός - 9 ̊52V 29 - Ενεργός -
700mA 9 ̊36V 25 Ενεργός Ενεργός - 9 ̊50V 35 Ενεργός Ενεργός -
750mA 9·33V 25 - Ενεργός Ενεργός 9·48V 36 - Ενεργός Ενεργός
900mA 9·28V 25 Ενεργός Ενεργός Ενεργός 9·40V 36 Ενεργός Ενεργός Ενεργός
Σημείωση:Η συνολική ισχύς των δύο εξόδων δεν μπορεί να υπερβαίνει τα 50W.Po1+Po2≤50W



[[Αποκατάσταση]



50W διπλό κανάλι PUSH και 1-10V εξασθένιση LED Driver για το φως κάτω LED 4

[Στροφή αμβλύνειας]



50W διπλό κανάλι PUSH και 1-10V εξασθένιση LED Driver για το φως κάτω LED 5

[ΕΝ/ΑΠ & Περιγραφή της λειτουργίας θολού]

Α. Σύντομοι διακόπτες πίεσης (< 1 s), LED driver ON ή OFF. Η φωτεινότητα επιστρέφει στην τελευταία τιμή εξασθένισης.

Β. Πατήστε και κρατήστε πατημένο τον διακόπτη PUSH (1S ~ 8S), και ο οδηγός LED μπορεί να επιτύχει τη θολούμενη ένταση. Μετά την επανάληψη της πίεσης, το φως αλλάζει προς τις αντίθετες κατευθύνσεις θολούμενης έντασης.

Γ. Η σκούρευση πίεσης έχει μνήμη χαμηλής ισχύος και μνήμη φωτεινότητας.

Δ. Συγχρονισμός αμβλύνειας:

Ο οδηγός LED μπορεί να συγχρονιστεί σε επίπεδο εξασθένισης 50% με 15 δευτερόλεπτα υπομονή στην πίεση.

Ε. Ρυθμίστε τους χρόνους εξασθένισης: Πατήστε το κουμπί για να απενεργοποιήσετε τα φώτα, στη συνέχεια πατήστε μακρά το κουμπί και τα φώτα θα ανάψουν και θα εξασθενήσουν.Απενεργοποιήστε τη λειτουργία χρόνων λήξης: Πατήστε γρήγορα τον διακόπτη PUSH 5 φορές μέσα σε 3 δευτερόλεπτα.

F. Λειτουργία διαδρόμου: το σήμα PUSH έχει L μεγαλύτερο από 60S, εισάγεται η λειτουργία διαδρόμου, 100% φωτεινότητα, 20% φωτεινότητα, περιμένει 60S και στη συνέχεια σβήνει τα φώτα.Σύντομη στροφή διακόπτες 5 φορές για να βγείτε από τη λειτουργία διαδρόμου.

Γ. Απαγορεύονται τα κουμπιά που έχουν προβολέα.

H. Δευτερογενής πίεση: Ο διακόπτης DIP ¥4 ¥ είναι κλειστός· 0-10V: Ο κόκκινος διακόπτης DIP ¥4 ¥ είναι ανοιχτός·



[Πρόβλημα που χρειάζεταιΑΕπικεφαλής

Η χορδή LED πρέπει να συνδεθεί με το φορτίο πριν από την ενεργοποίηση της ισχύος εισόδου, διαφορετικά η χορδή LED μπορεί να υποστεί βλάβη.
