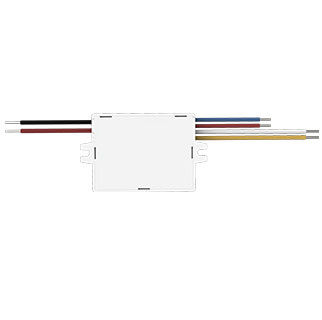

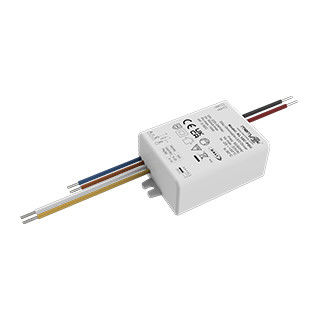

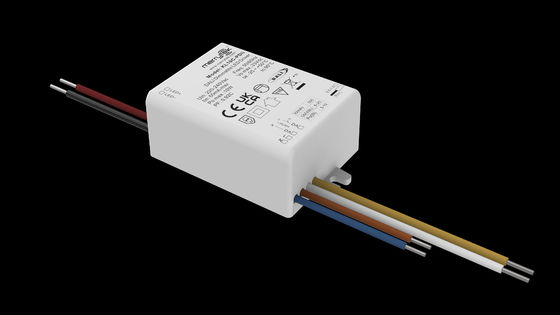

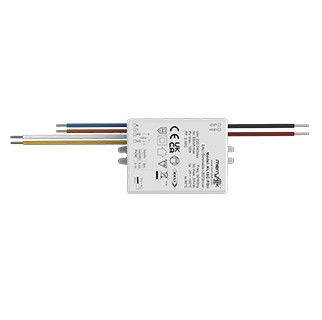

10W συνεχές ρεύμα LED οδηγός μονό ρεύμα εξόδου 200mA ή 300mA ή 500mA

  • 10W Constant Current LED Driver Single Output Current 200mA Or 300mA Or 500mA
  • 10W Constant Current LED Driver Single Output Current 200mA Or 300mA Or 500mA
  • 10W Constant Current LED Driver Single Output Current 200mA Or 300mA Or 500mA
  • 10W Constant Current LED Driver Single Output Current 200mA Or 300mA Or 500mA
Τόπος καταγωγής Σενζέν, Κίνα
Μάρκα Merrytek
Πιστοποίηση CE
Αριθμό μοντέλου KL10C-PDii1
Ποσότητα παραγγελίας min 100
Τιμή negotiable
Συσκευασία λεπτομέρειες λευκό κουτί+ Οδηγίες Κάρτον Εξωτερικό Καρτόνι(K=A)
Χρόνος παράδοσης 1. Μικρή παραγγελία και δείγμα: Μέσα σε 5 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής σας.
Όροι πληρωμής Τ/Τ
Δυνατότητα προσφοράς 20,000pcs το μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ονομαστική τάση εισόδου 220-240Vac 50Hz /60Hz Εισερχόμενο ρεύμα εισόδου < 10A (μισό πλάτος παλμού ρεύματος 100US) @ 230VAC
Δύναμη αναμονής ≤ 0,5W ((@ 230Vac) DALI που θαμπώνει Δοκιμαστική λειτουργία DALI (Max.lead length:300M)
Θερμοκρασία λειτουργίας -25°C~50°C υγρασία:85% (μη συμπυκνωτική) Διάσταση εγκατάστασης 64.5*40*23mm
Αποτελεσματικότητα 83%Max. @230VAC (πλήρο φορτίο) Ζωή 50000h @Ta πλήρες φορτίο
Επισημαίνω

Διοδηγός LED σταθερού ρεύματος 10W

,

Διοδηγός LED σταθερού ρεύματος 300mA

,

500mA σταθερό ρεύμα LED οδηγός
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Ενιαίο ρεύμα εξόδου 200mA ή 300mA ή 500mA 10W σταθερό ρεύμα LED driver



[Χαρακτηριστικό του προϊόντος]

  • Χωρίς αναβοσβήματα για ολόκληρο το εύρος εξασθένισης
  • Δύναμη αναμονής κάτω των 0,5 W
  • Αρχική εξασθένιση με κουμπί πίεσης
  • Ενσωματωμένη διεπαφή DALI DT6
  • Προστασία: βραχυκύκλωμα / υπερθερμοκρασία / υπετάταση
  • ρεύμα υποβάθμισης για υπερβολικά υψηλή θερμοκρασία περιβάλλοντος
  • Πατήστε χαμηλή με λειτουργία μνήμης
  • Εγγύηση 5 ετών



[Παράμετρος]

Εισαγωγή Μοντέλα
Δραστηριακή τάση 198-264VAC 50Hz /60Hz
Ονομαστική τάση εισόδου 220-240VAC 50Hz /60Hz
Πεδίο τάσης εισόδου συνεχούς ρεύματος 200-240VDC
Εισαγωγή Cuttent 0.06A Μαξ.
Εισερχόμενο ρεύμα εισόδου < 10A (μισό πλάτος παλμού ρεύματος 100US) @ 230VAC
Παράγοντας ισχύος ≥ 0,95 @ 230VAC (πλήρες φορτίο)
Συνολική αρμονική στρέβλωση Τυπικό: 20% (@230Vac, 100% φορτίο)
Δύναμη αναμονής ≤ 0,5W ((@ 230Vac)
Αποτελεσματικότητα 83%Max. @230VAC (πλήρες φορτίο)
Μέθοδος καλωδίωσης Εισαγωγή: AC:0.5mm2Ντάλι:0.5mm2;
Αυτοματοποιημένος διακόπτης κυκλωμάτων Τύπος Β10 Β13 Β16 Β20 Β25
Αριθμός 70 80 105 130 160
Διάμετρος 1.5mm2 1.5mm2 2.5mm2 2.5mm2 2.5mm2
Τύπος C10 C13 C16 C20 C25
Αριθμός 40 50 65 85 100
Διάμετρος 1.5mm2 1.5mm2 1.5mm2 1.5mm2 2.5mm2
Αποδόσεις Τύπος φορτίου LED
Απαιτήσεις κυματισμού (φτεκάρισμα ή χωρίς φτεκάρισμα) Αξία αναβοσβήνειας: λιγότερο από 2% για ολόκληρο το εύρος θολωμένης εικόνας
Ώρα εκκίνησης <1s (@230Vac)
Η τάση εξόδου χωρίς φορτίο 48VDC μέγιστο.
Τρόπος λειτουργίας 200mA 300mA 500mA
Πεδίο τάσης εξόδου φορτίου 3-28V 3-28V 3-21V
Εξέλιξη ισχύος πλήρους φορτίου 0.6-5.6W 0.9-8.4W 1.5-10W
ρεύμα εξόδου φορτίου Μοναδικό ρεύμα
Ανεξάρτητη τάση/ρεύμα εξόδου ± 5%
Αποδόσεις Μέθοδος καλωδίωσης Διατομή καλωδίου:0.5mm2
Μέθοδος ελέγχου Πρωτογενής εξασθένιση PUSH Επικεφαλής εξασθένιση PUSH (Max.lead length:20M)
1-10V Αμβλύνσεις ΟΧΙ
Πεδίο αμβλύνειας Πρωτογενής εξασθένιση PUSH & DALI: 0%-100%
Ποντιονόμετρος ΟΧΙ
Δαμασμός DALI Δομή DALI (μέγιστο μήκος ορόσημου: 300M)
ΕξαίρεσηΠπεριστροφήRεpiιχειρήσει Απόδοση πάνω από τη θερμοκρασία
προστασία		 Ναι, χωρίς λειτουργία αυτοανάκτησης (Μπορεί να ζητηθεί)
Προστασία βραχυκυκλώματος εξόδου Ναι, χωρίς λειτουργία αυτοανάκτησης (Μπορεί να ζητηθεί)

Λειτουργία

Περιβάλλον

 Θέρμανση/υγρασία λειτουργίας -25°C~50°C υγρασία:85% (μη συμπυκνωτική)
Θέρμανση/υγρασία αποθήκευσης -40°C~80°C, υγρασία:10%~95%
Μέγιστη θερμοκρασία κλιματισμού (Tc) 85°C

Ασφάλεια και ΕΜΚ

 Πρότυπο EMC Ειδικότερα, οι ενδείξεις που χρησιμοποιούνται για την αξιολόγηση των επιδόσεων είναι οι ακόλουθες:
Πρότυπο πρωτοκόλλου DALI Δελτίο ΕΚΑΧ αριθ.
Πρότυπο ασφάλειας EN61347-1 EN61347-2-13
Πιστοποίηση CE
Αντιστέκεται στην τάση 3750Vac, 5mA, 60s (Εισόδου L N-Εξόδου SEC)
Άλλα Στους βαθμούς προστασίας Διάκριση IP20
Τύπος προστασίας Τάξη ΙΙ
Τύπος εγκατάστασης Ανεξάρτητη εγκατάσταση
Διάσταση εγκατάστασης 64.5*40*23mm
Λειτουργία μνήμης απόσβεσης Ναι, μνήμη PUSH.
Συγχρονισμός αμβλύνειας PUSH 20 μονάδες το πολύ.
Απαιτήσεις συσκευασίας λευκό κουτί+ Οδηγίες Κάρτον Εξωτερικό Καρτόνι(K=A)
Βάρος 80g
Ζωή 50000h @Ta πλήρες φορτίο
Σημείωση: Όλες οι παραμέτροι υποβάλλονται σε δοκιμή στην τάση εισόδου 230Vac και σε περιβάλλον 25 βαθμών, εκτός εάν ορίζεται.


[Μέγεθος (μονάδα: mm)]

10W συνεχές ρεύμα LED οδηγός μονό ρεύμα εξόδου 200mA ή 300mA ή 500mA 010W συνεχές ρεύμα LED οδηγός μονό ρεύμα εξόδου 200mA ή 300mA ή 500mA 1



[Διάγραμμα καλωδίωσης]

 10W συνεχές ρεύμα LED οδηγός μονό ρεύμα εξόδου 200mA ή 300mA ή 500mA 210W συνεχές ρεύμα LED οδηγός μονό ρεύμα εξόδου 200mA ή 300mA ή 500mA 3

Σχήμα ΑDALIΑμυδρόςΜινγκ                                                                                                Φωτο.ΒΠατήστε DimΜινγκ



[Ελαττώματα]

10W συνεχές ρεύμα LED οδηγός μονό ρεύμα εξόδου 200mA ή 300mA ή 500mA 4



[Κλίση αμβλύνειας]

10W συνεχές ρεύμα LED οδηγός μονό ρεύμα εξόδου 200mA ή 300mA ή 500mA 5



[ΕΝ/ΑΠ & Περιγραφή της λειτουργίας θολού]

Α. Αν πατήσετε σύντομα τον διακόπτη PUSH (συντόμευση 0.1S-1S), ο οδηγός LED θα ενεργοποιηθεί ή θα απενεργοποιηθεί.

Β. Αμβλύνσεις: Πατήστε και κρατήστε πατημένο τον διακόπτη PUSH (1S-8S), ο οδηγός LED μπορεί να επιτύχει αμβλύνσεις, φωτεινότητα ή αμβλύνσεις, το εύρος αμβλύνσεων είναι 2-100%.

Γ. Μνήμη: Η εξασθένιση της μνήμης PUSH έχει λειτουργία εξασθένισης της μνήμης.

Δ. Συγχρονισμός αμβλύνειας: Η ισχύς που συνδέεται με τον ίδιο διακόπτη PUSH μπορεί να συγχρονιστεί πατώντας και κρατώντας τον διακόπτη PUSH για περισσότερο από 15 δευτερόλεπτα

Ε. Τρόπος εξασθένησης DALI: Συνδέστε την παροχή ενέργειας στο σύστημα DALI και μπορεί να εξασθενηθεί από τον ξενιστή DALI. Το εύρος εξασθένησης είναι 0-100%.



[Προσοχή]

1) Η χορδή LED πρέπει να συνδεθεί με το φορτίο πριν από την ενεργοποίηση της ισχύος εισόδου, διαφορετικά η χορδή LED μπορεί να υποστεί βλάβη.
