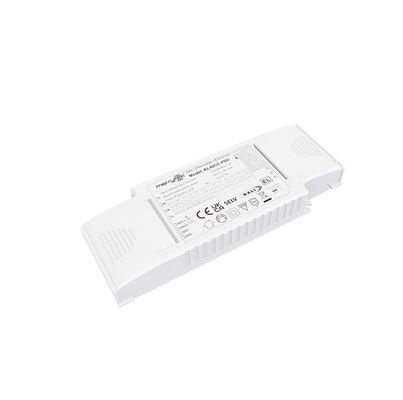

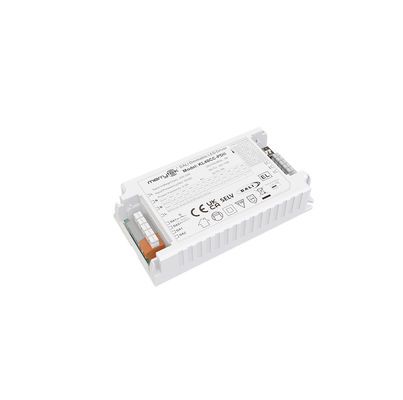

40W DALI2 DT8 μειωτό LED οδηγό constnat ρεύμα 500mA έως 1050mA ενώ DIP διακόπτες

  • 40W DALI2 DT8 Dimmable LED Driver Constnat Current 500mA To 1050mA While DIP Switches
  • 40W DALI2 DT8 Dimmable LED Driver Constnat Current 500mA To 1050mA While DIP Switches
Τόπος καταγωγής Σενζέν, Κίνα
Μάρκα Merrytek
Πιστοποίηση CE
Αριθμό μοντέλου KL40CC-PDii
Ποσότητα παραγγελίας min 100 κομμάτια
Τιμή Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες λευκό κουτί+ Οδηγίες Κάρτον Εξωτερικό Καρτόνι(K=A)
Χρόνος παράδοσης 1, Δείγμα και μικρή παραγγελία: Μέσα σε 5 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής σας. 2, Μι
Όροι πληρωμής Τ/Τ
Δυνατότητα προσφοράς 20,000pcs το μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Δραστηριακή τάση 220-240Vac 50Hz /60Hz Παράγοντας ισχύος ≥ 0,95 @ 230VAC (πλήρες φορτίο)
Δύναμη αναμονής ≤ 0,5W ((@ 230Vac) Αποτελεσματικότητα 86%Max. @230VAC (πλήρο φορτίο)
Τρόπος λειτουργίας DALI DT8, Επιχείρηση έκτακτης ανάγκης DT19 Διάσταση εγκατάστασης 180*67*24 χιλιοστά
Υλικό στέγασης Πλαστικό Διάρκεια ζωής 50000h @Ta πλήρες φορτίο
Επισημαίνω

Διοδηγός LED DT8 με διακόπτη

,

Διοδηγός LED σταθερού ρεύματος με διακοπή ρεύματος

,

Διοδηγός LED 40W μειωτής ισχύος
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

40W DALI2 DT8 μειωτό LED οδηγό constnat ρεύμα 500mA έως 1050mA ενώ DIP διακόπτες

[Προϊόντο]

  • Χωρίς αναβοσβήματα για ολόκληρο το εύρος εξασθένισης
  • Δύναμη αναμονής κάτω των 0,5 W
  • Αρχική εξασθένιση με ένα κουμπί
  • Ενσωματωμένη διεπαφή DALI DT8
  • Κεντρική λειτουργία έκτακτης ανάγκης συνεχούς ρεύματος DT19
  • Προστασία: βραχυκύκλωμα / υπερθερμοκρασία / υπετάταση
  • Κατεργασία του ρεύματος για υψηλή θερμοκρασία περιβάλλοντος
  • Πατήστε χαμηλή με λειτουργία μνήμης
  • Εγγύηση 5 ετών

  • Παράμετροι
Εισαγωγή Δραστηριακή τάση 198-264VAC 50Hz /60Hz
Ονομαστική τάση εισόδου 220-240VAC 50Hz /60Hz
Πεδίο τάσης εισόδου συνεχούς ρεύματος 200-240VDC
ρεύμα εισόδου 0.21α Μαξ.
Εισερχόμενο ρεύμα εισόδου < 15A (Μέρος πλάτος παλμού ρεύματος 100US) @230VAC
Παράγοντας ισχύος ≥ 0,95 @ 230VAC (πλήρες φορτίο)
Συνολική αρμονική στρέβλωση Τυπικό: 13% (@230Vac, 100% φορτίο)
Δύναμη αναμονής ≤ 0,5W ((@ 230Vac)
Αποτελεσματικότητα 86% μέγιστο. @230VAC (πλήρο φορτίο)
Μέθοδος καλωδίωσης Τερματικό σπρώξιμο, διατομή καλωδίου: 0,75- 1,5 mm2
Ποσότητα που εισέρχεται και βγαίνει 22PCS(@230Vac)

Αυτοματοποιημένος διακόπτης κυκλωμάτων

(Καταλογίστε το ρεύμα στο σύρμα)

 Τύπος Β10 Β13 Β16 Β20 Β25 /
Αριθμός 20 25 30 45 50 /
Τύπος C10 C13 C16 C20 C25 C32
Αριθμός 35 48 55 70 90 110
Αποδόσεις Τρόπος λειτουργίας Συνεχή ρεύμα
Τύπος φορτίου LED
Απαιτήσεις κυματισμού (φτεκάρισμα ή χωρίς φτεκάρισμα) Αξία αναβοσβήνειας: μικρότερη από 2% για ολόκληρο το εύρος θολωμάτων
Ώρα εκκίνησης < 0,7s (@ 230Vac) < 0,5s (@ DC Input)
Η τάση εξόδου χωρίς φορτίο 68VDC μέγιστο.
Πεδίο τάσης εξόδου φορτίου 12-50VDC
Εξέλιξη ισχύος πλήρους φορτίου 40W Μαξ.
ρεύμα εξόδου φορτίου 500~1050mA: Για λεπτομέρειες
Αποδόσεις Σταθερό ρεύμα/φόρτιση Ακριβότητα συνεχούς ρεύματος ± 5%
Μέθοδος καλωδίωσης Τερματικό σπρώξιμο, διατομή καλωδίου: 0,75- 1,5 mm2
Μέθοδος ελέγχου Πρωτογενής εξασθένιση PUSH Πρωτογενής εξασθένιση PUSH (μέγιστο..μήκους προβολέα: 20 M)
1-10V Αμβλύνσεις ΟΧΙ
Πεδίο αμβλύνειας Πρωτογενής εξασθένιση PUSH & DALI: 0%-100%
Ποντιονόμετρος ΟΧΙ
Δαμασμός DALI Δομή DALI (μέγιστο μήκος καυσίμου: 300 M)
ΕξαίρεσηΠπεριστροφήRεpiιχειρήσει Απόδοση πάνω από τη θερμοκρασία
προστασία		 Ναι, χωρίς λειτουργία αυτοανάκτησης ((Μπορεί να ζητηθεί)
Προστασία βραχυκυκλώματος εξόδου Ναι, χωρίς λειτουργία αυτοανάκτησης ((Μπορεί να ζητηθεί)

Λειτουργία

Περιβάλλον

 Θέρμανση/υγρασία λειτουργίας -25°C~50°C υγρασία:85% (μη συμπυκνωτική)
Θέρμανση/υγρασία αποθήκευσης -40°C~80°C, υγρασία:10%~95%
Μέγιστη θερμοκρασία κλιματισμού (Tc) 85°C

Ασφάλεια

& EMC

 Πρότυπο EMC Ειδικότερα, οι ενδείξεις που χρησιμοποιούνται για την αξιολόγηση των επιδόσεων είναι οι ακόλουθες:
Πρότυπο πρωτοκόλλου DALI IEC62386-101 / 102 / 207 DT6 / 209 DT8 / 220 DT19
Πρότυπο ασφάλειας EN61347-1 EN61347-2-13
Πιστοποίηση CE
Αντιστέκεται στην τάση 3750Vac, 5mA, 60s (Εισόδου L N-Εξόδου SEC)
Άλλα Στους βαθμούς προστασίας Διάκριση IP20
Τύπος προστασίας Τάξη ΙΙ
Ενσωματωμένη εγκατάσταση 120*64,8*24 χιλιοστά
Ανεξάρτητη εγκατάσταση 179.6*66.9*24mm
Λειτουργία μνήμης απόσβεσης Ναι, μνήμη PUSH.
Συγχρονισμός αμβλύνειας PUSH 15 μονάδες το πολύ.
Απαιτήσεις συσκευασίας λευκό κουτί+ Οδηγίες Κάρτον Εξωτερικό Καρτόνι(K=A)
Βάρος 150 g
Ζωή 5 έτη @Ta πλήρης φόρτισης
Σημείωση: Όλες οι παραμέτροι δοκιμάζονται σε τάση εισόδου 230 VAC και σε περιβάλλον 25 °C, εκτός εάν ορίζεται διαφορετικά.
  • Μέγεθος (μονάδα: mm)

40W DALI2 DT8 μειωτό LED οδηγό constnat ρεύμα 500mA έως 1050mA ενώ DIP διακόπτες 040W DALI2 DT8 μειωτό LED οδηγό constnat ρεύμα 500mA έως 1050mA ενώ DIP διακόπτες 1

  • Διάγραμμα καλωδίωσης

40W DALI2 DT8 μειωτό LED οδηγό constnat ρεύμα 500mA έως 1050mA ενώ DIP διακόπτες 240W DALI2 DT8 μειωτό LED οδηγό constnat ρεύμα 500mA έως 1050mA ενώ DIP διακόπτες 3

Σχήμα ΑDALIΑμυδρόςΜινγκ Φωτο.ΒΠατήστε DimΜινγκ

  • Ελαττώματα

40W DALI2 DT8 μειωτό LED οδηγό constnat ρεύμα 500mA έως 1050mA ενώ DIP διακόπτες 4

  • Κλίση και εύρος εξασθένισης

40W DALI2 DT8 μειωτό LED οδηγό constnat ρεύμα 500mA έως 1050mA ενώ DIP διακόπτες 540W DALI2 DT8 μειωτό LED οδηγό constnat ρεύμα 500mA έως 1050mA ενώ DIP διακόπτες 6

  • Τρέχουσα ρύθμιση ταχύτητας:
Τρόπος ρεύματος (mA) ΔΕΠ Pomax ((W) Εξω ((V)
1 2 3 4
500 - - - - 25.0 12 50
550 Ενεργός - - - 27.5 12 50
600 - Ενεργός - - 30.0 12 50
650 Ενεργός Ενεργός - - 32.5 12 50
700 - - Ενεργός - 35.0 12 50
750 Ενεργός - Ενεργός - 37.5 12 50
800 - Ενεργός Ενεργός - 40.0 12 50
850 - Ενεργός Ενεργός - 40.0 12 47
900 - - Ενεργός Ενεργός 39.6 12 44
950 Ενεργός - Ενεργός Ενεργός 39.9 12 42
1000 - Ενεργός Ενεργός Ενεργός 40.0 12 40
1050 Ενεργός Ενεργός Ενεργός Ενεργός 39.9 12 38
  • ΕΝ/ΑΠ & Περιγραφή της λειτουργίας θολού

Α. Αν πατήσετε το διακόπτη PUSH (χρόνος πιέσεως 0.1S-1S), ο οδηγός LED θα ενεργοποιηθεί ή θα απενεργοποιηθεί.

Β. Αμβλύνσεις: Πατήστε και κρατήστε πατημένο τον διακόπτη PUSH (1S-8S), ο οδηγός LED μπορεί να επιτύχει αμβλύνσεις, φωτεινότητα ή αμβλύνσεις, το εύρος αμβλύνσεων είναι 2-100%.

Γ. Μνήμη: Η εξασθένιση της μνήμης PUSH έχει λειτουργία εξασθένισης της μνήμης.

Δ. Συγχρονισμός αμβλύνειας: Η ισχύς που συνδέεται με τον ίδιο διακόπτη PUSH μπορεί να συγχρονιστεί πατώντας και κρατώντας τον διακόπτη PUSH για περισσότερο από 15 δευτερόλεπτα

Ε. Τρόπος εξασθένησης DALI: Συνδέστε την παροχή ενέργειας στο σύστημα DALI και μπορεί να εξασθενηθεί από τον ξενιστή DALI. Το εύρος εξασθένησης είναι 0-100%.

  • ΑΕπικεφαλήςσ

1) Ο οδηγός πρέπει να είναι συνδεδεμένος με τα εξαρτήματα πριν από την ενεργοποίηση της ισχύος εισόδου, διαφορετικά τα εξαρτήματα ενδέχεται να υποστούν βλάβη.
