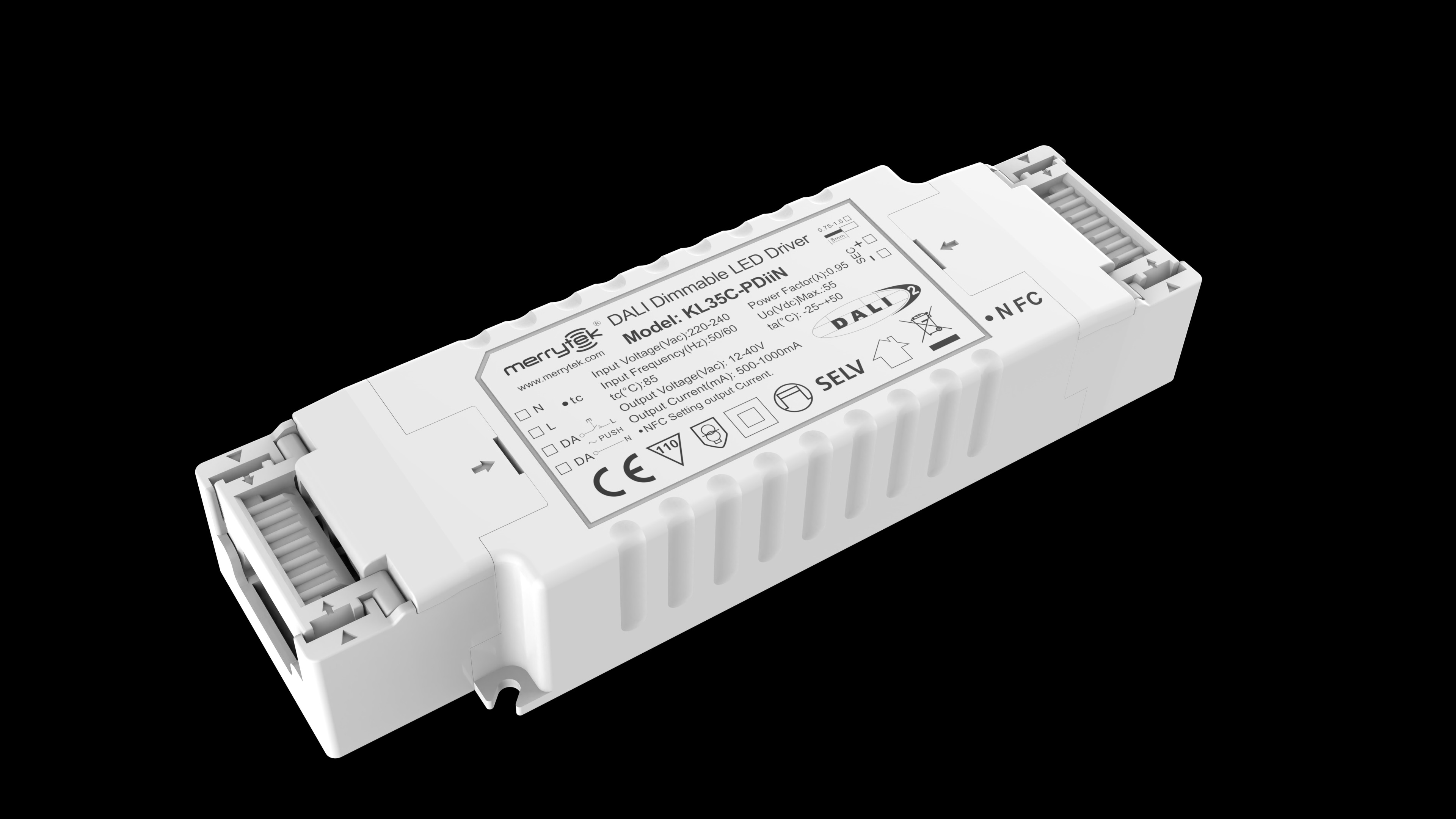

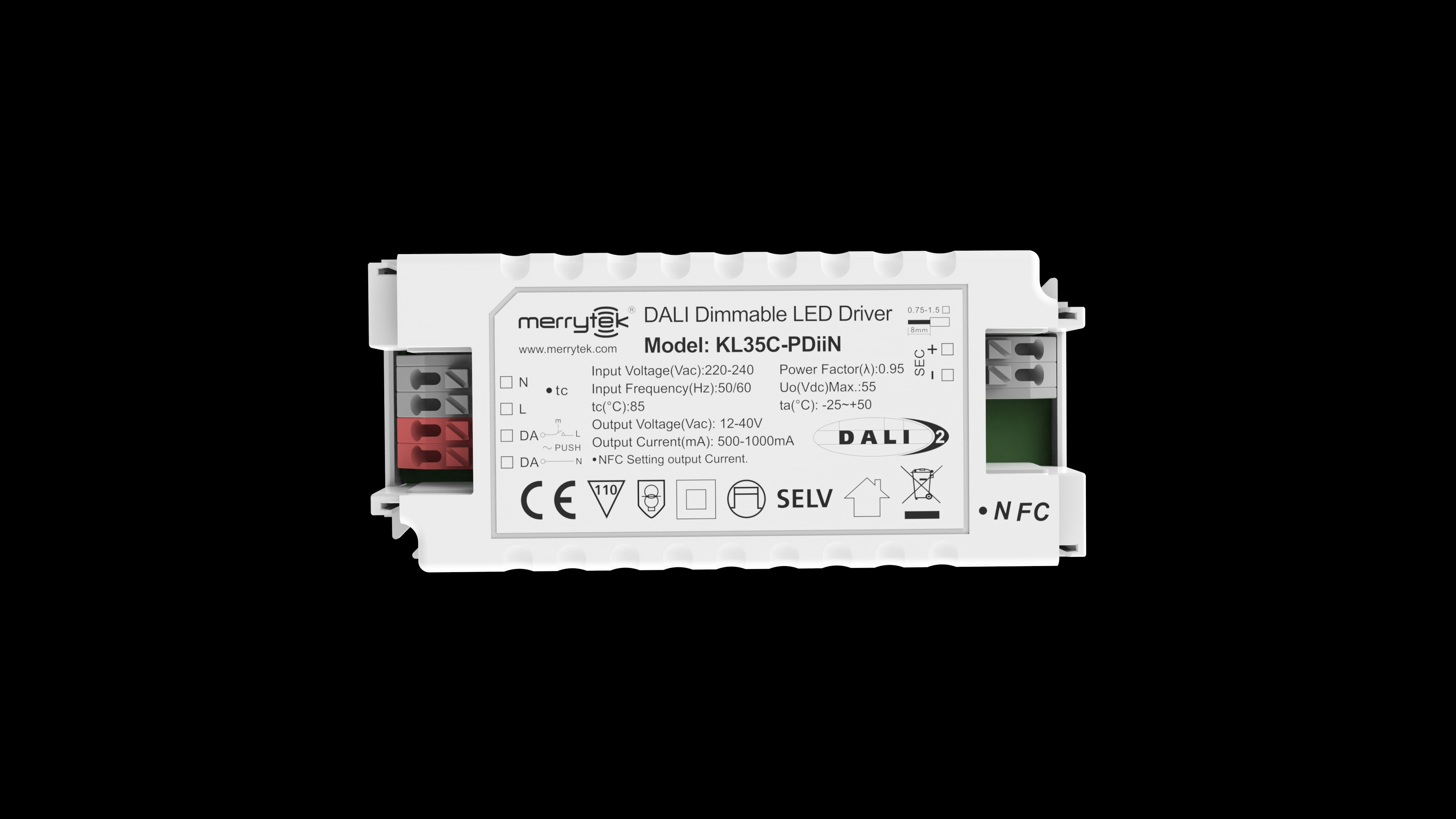

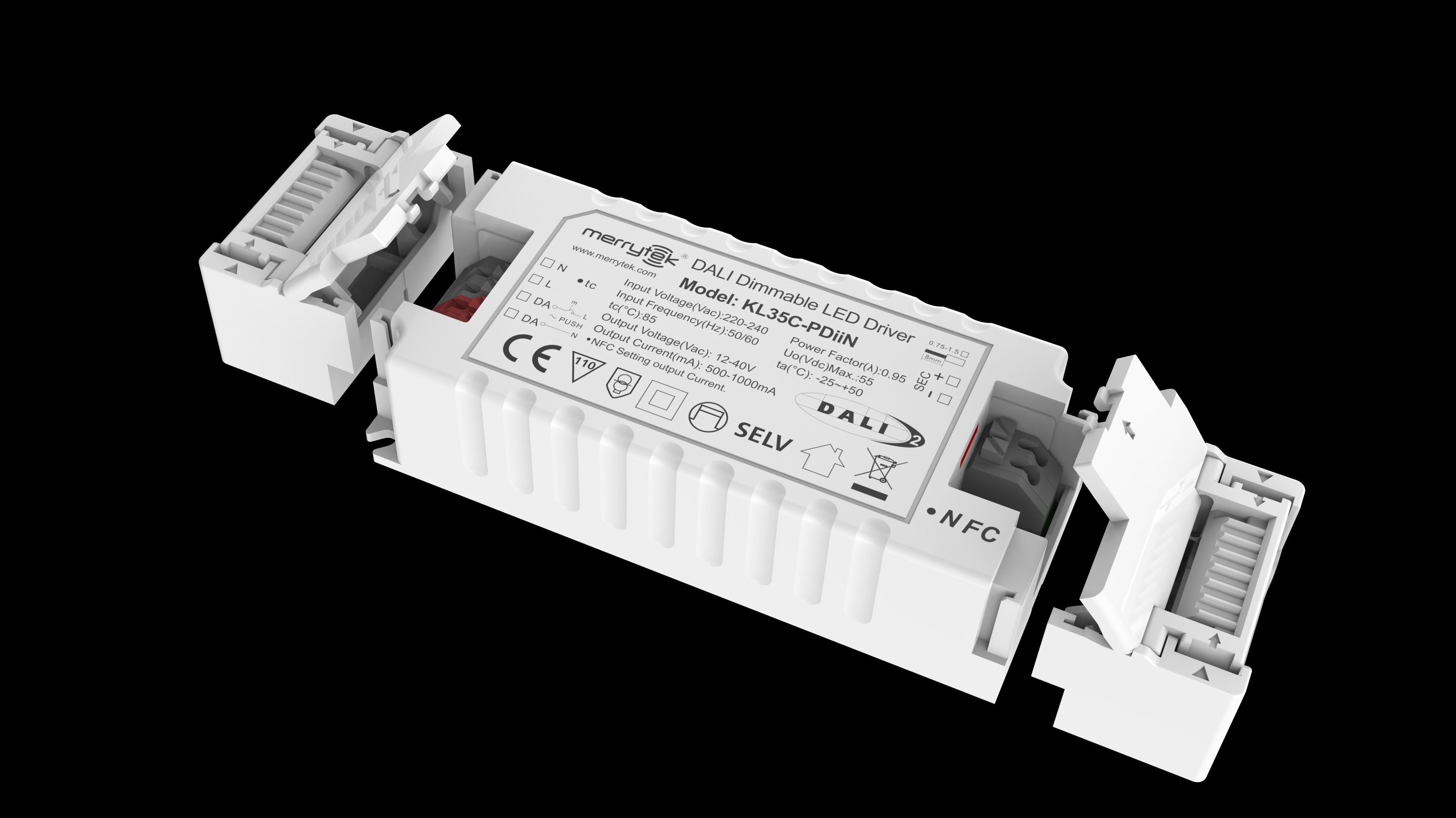

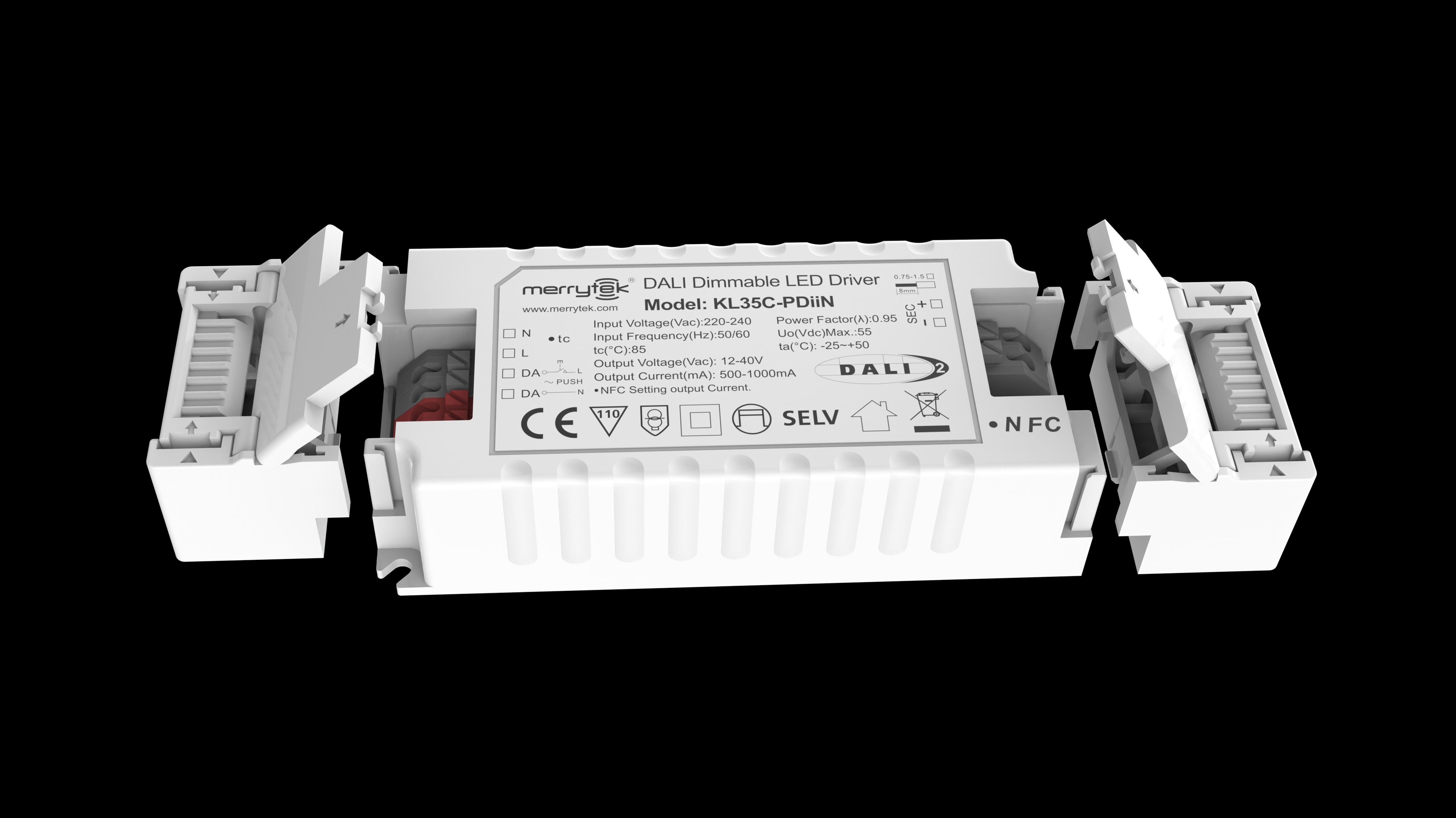

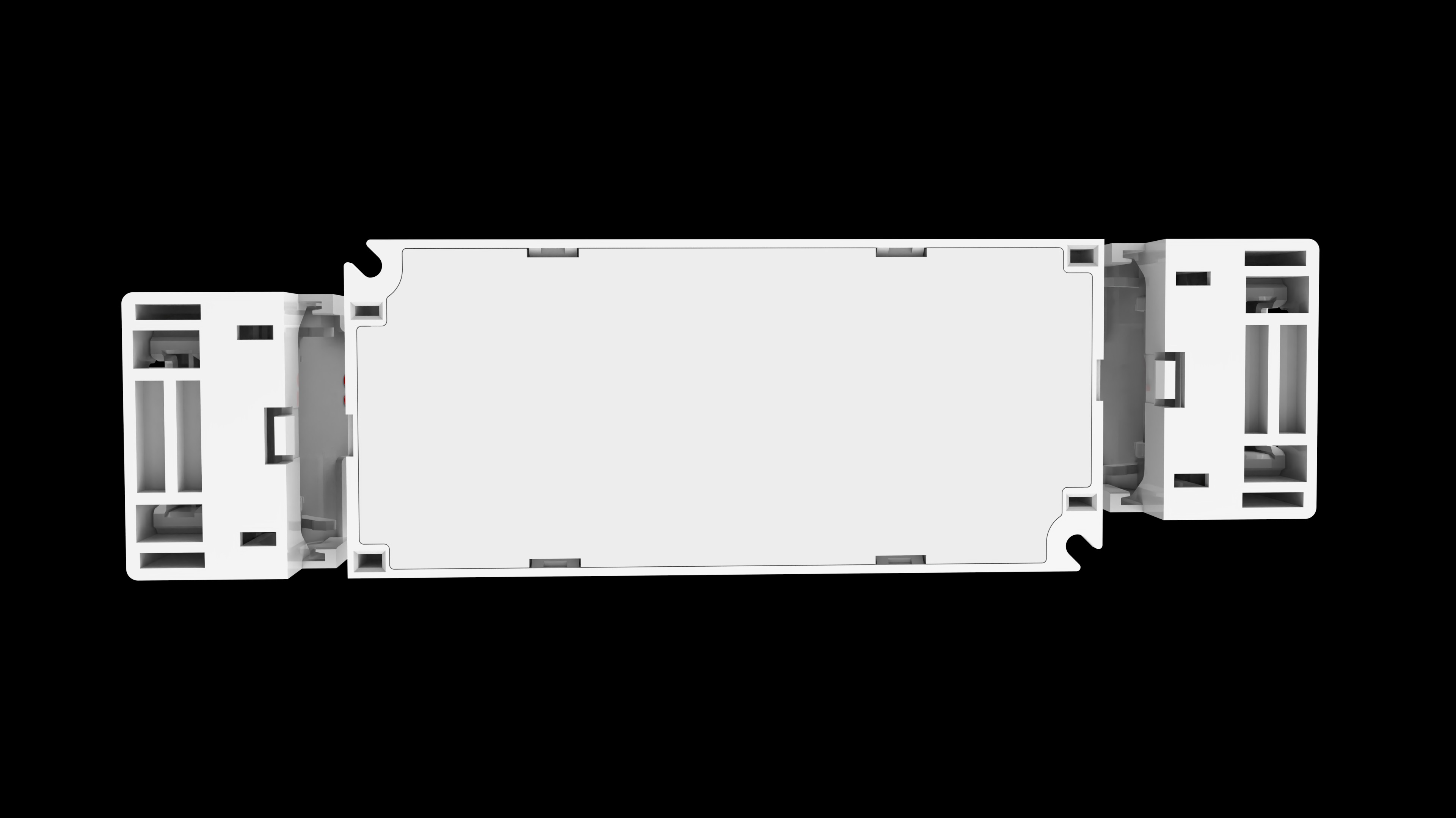

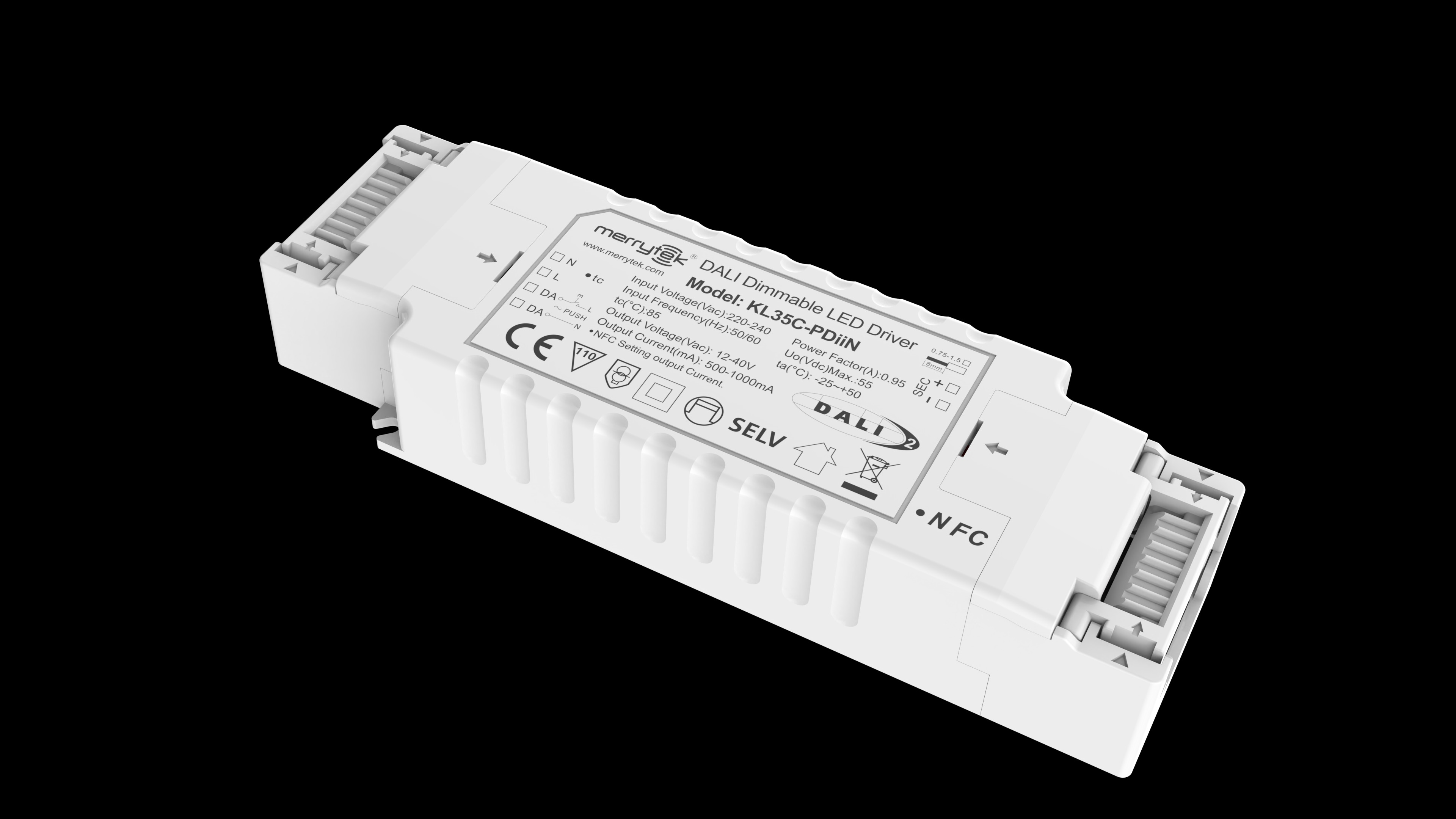

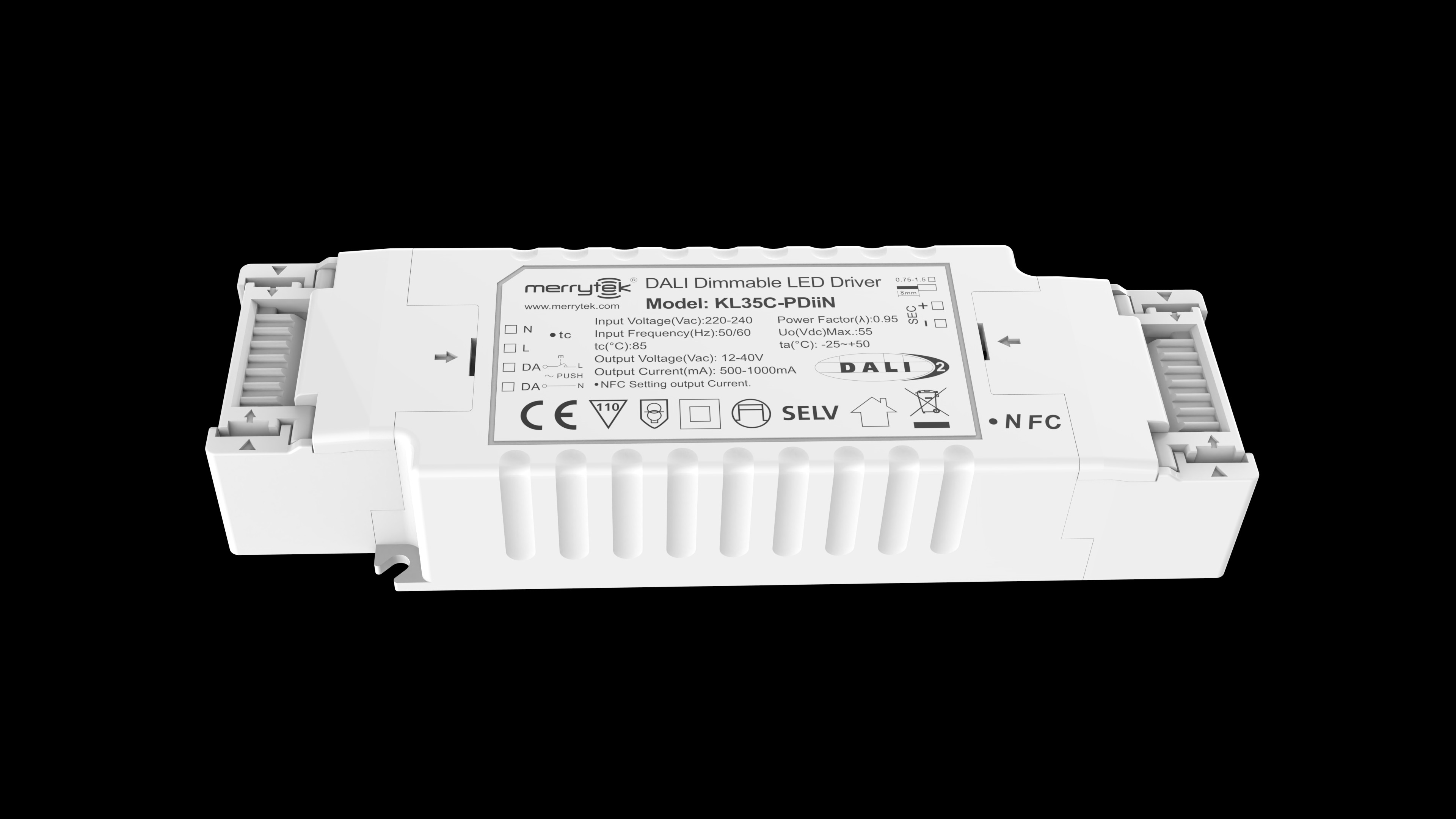

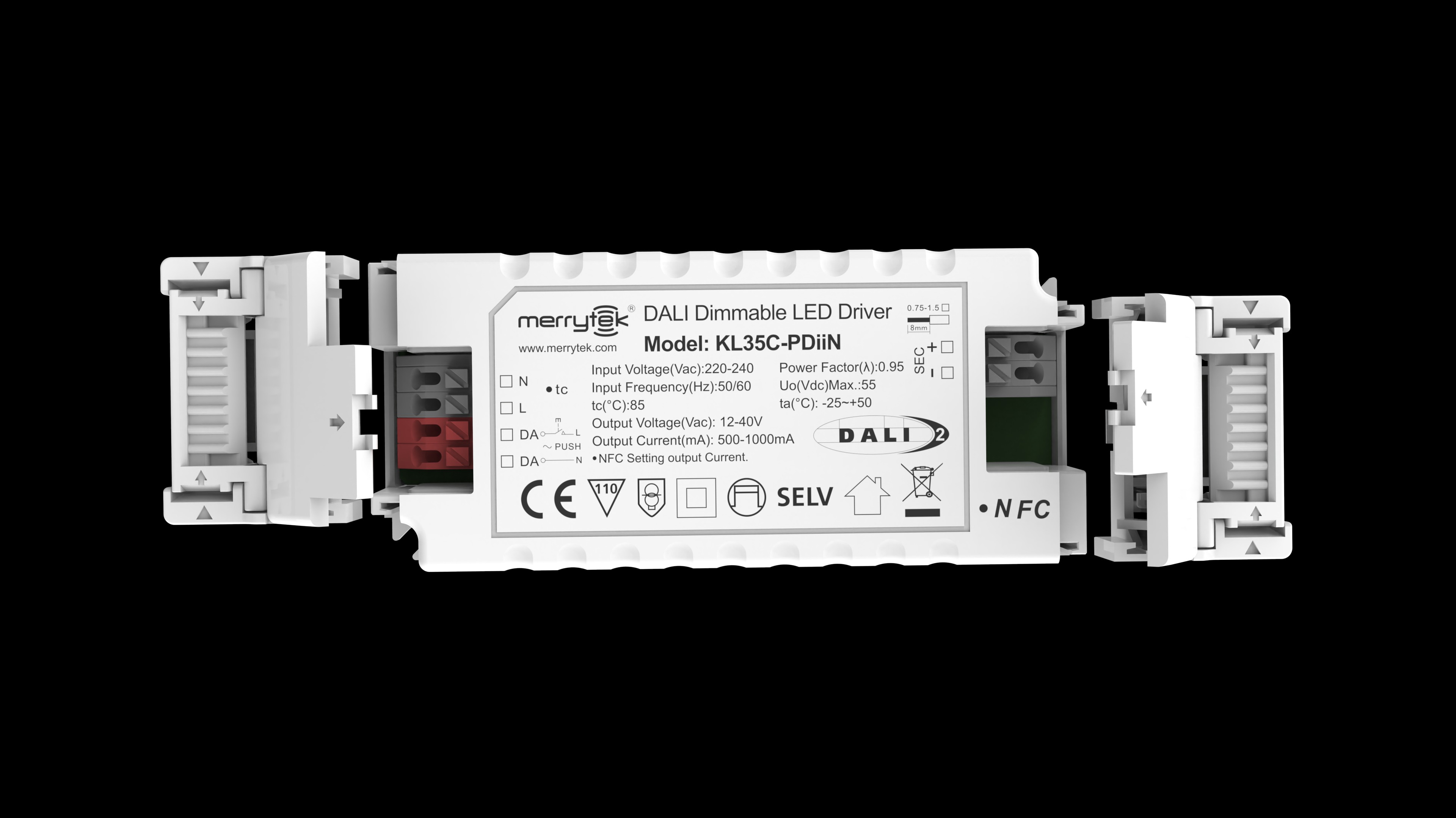

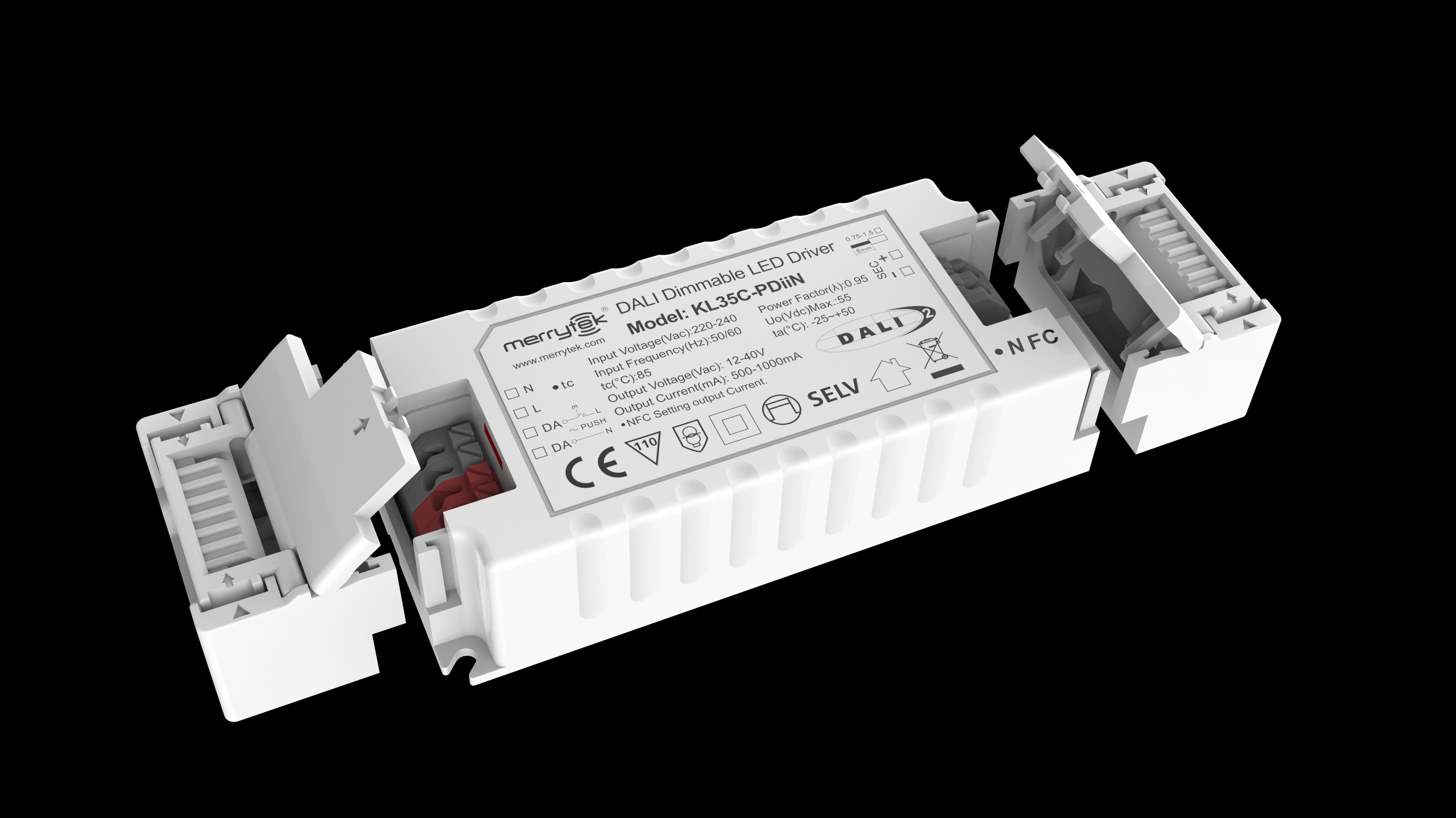

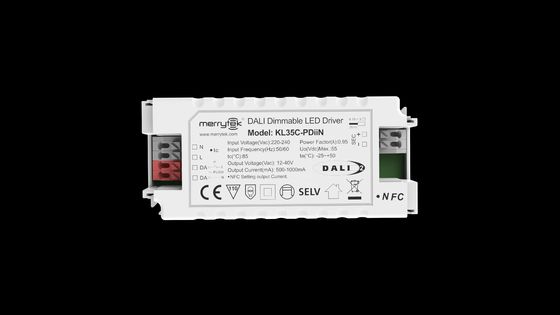

Οδηγός LED προγραμματιζόμενος NFC 35W DALI2 & PUSH dimming σταθερού ρεύματος 500-1050mA

  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA
  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA
  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA
  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA
  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA
  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA
  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA
  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA
  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA
Place of Origin Shenzhen, China
Μάρκα Merrytek
Πιστοποίηση CE
Model Number KL35C-PDiiN
Minimum Order Quantity 100pcs
Τιμή Διαπραγματεύσιμα
Packaging Details white box+ Instructions Clapboard Outer Carton（K=A）
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 4-5 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 20,000pcs per month

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Operating Voltage 220-240VAC 50Hz /60Hz Power Factor ≥0.95 @230VAC （Full load）
Stand-by Power ≤0.5W（@230Vac） Efficiency 87%Max. @230VAC （Full load）
Operating mode DALI2 dimming & PUSH dimming Installation dimension 136*42.5*24mm
Warranty 5 years Output constant current 500-1050mA
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

35W DALI2 & PUSH διακοπή σταθερού ρεύματος οδηγός NFC προγραμματισμός LED οδηγός 500-1050mA





[Προϊόντο]

  • Χωρίς αναβοσβήματα για ολόκληρο το εύρος εξασθένισης
  • Δύναμη αναμονής κάτω των 0,5 W
  • Αρχική εξασθένιση με ένα κουμπί
  • Τεχνολογία NFC για ασύρματο προγραμματισμό
  • Ενσωματωμένη διεπαφή DALI DT6
  • Κεντρική λειτουργία έκτακτης ανάγκης συνεχούς ρεύματος DT19
  • Αποζημίωση CLO
  • Προστασία: βραχυκύκλωμα / υπερθερμοκρασία / υπετάταση
  • Κατεργασία του ρεύματος για υψηλή θερμοκρασία περιβάλλοντος
  • Πατήστε χαμηλή με λειτουργία μνήμης
  • Εγγύηση 5 ετών

[Παραμέτροι]

  Μικροσειρές KL10C-PDiiN KL20C-PDiiN KL35C-PDiiN
Εισαγωγή Δραστηριακή τάση 198-264Vac 50Hz/60Hz
Ονομαστική τάση εισόδου 220-240Vac 50Hz/60Hz
Πεδίο τάσης εισόδου συνεχούς ρεύματος 200-240Vdc
ρεύμα εισόδου 0.06A Μαξ. 0.11A Μαξ. 0.19A Μαξ.
Εισερχόμενο ρεύμα εισόδου < 15A (Δύση πλάτος παλμού ρεύματος100μs) @230Vac
Συντελεστής ισχύος ((@230V100% φορτίο) ≥ 0,9C ≥ 0.93 ≥ 0.95
Συνολική αρμονική στρέβλωση Τυπικό:15% (@230Vac, 100% φορτίο)
Δύναμη αναμονής ≤0,5W (@230Vac όταν απενεργοποιείται το PUSH ή το DALI)
Απόδοση ((@ 230Vac, 100% φορτίο) 81% 86% 87%
Μέθοδος καλωδίωσης 0.75mm2 0.75-1.5mm2

Αυτοματοποιημένος διακόπτης κυκλωμάτων



 KL10C-PDiiN (υπολογισμός ρεύματος στο σύρμα)
Τύπος Β10 Β13 Β16 Β20 Β25 /
Αριθμός 40 50 65 85 100 /
Τύπος C10 C13 C16 C20 C25 C32
Αριθμός 70 90 110 140 170 220
KL20C-PDiiN (υπολογισμός ρεύματος στο καλώδιο)
Τύπος Β10 Β13 Β16 Β20 Β25 /
Αριθμός 25 35 45 55 65 /
Τύπος C10 C13 C16 C20 C25 C32
Αριθμός 60 70 80 110 130 160
KL35C-PDiiN (υπολογισμός ρεύματος στο σύρμα)
Τύπος Β10 Β13 Β16 Β20 Β25 /
Αριθμός 25 30 40 50 60 /
Τύπος C10 C13 C16 C20 C25 C32
Αριθμός 40 55 60 80 105 130
Αποδόσεις Τρόπος λειτουργίας Συνεχή ρεύμα
Τύπος φορτίου LED
Απαιτήσεις κυματισμού (φτεκάρισμα ή χωρίς φτεκάρισμα) Αξία αναβοσβήνειας: λιγότερο από 5% για ολόκληρο το εύρος θολωμάτων
Ώρα εκκίνησης <1s (@230Vac)
Η τάση εξόδου χωρίς φορτίο 50V DC Max. 55V DC Max. 55V DC Max.
Πεδίο τάσης εξόδου φορτίου 3-40V συνεχής 12-40V συνεχής 12-40V συνεχής
Εξέλιξη ισχύος πλήρους φορτίου 10W 20W 35W
ρεύμα εξόδου φορτίου 150-350mA 100-550mA 500-1050mA
Σταθερό ρεύμα/φόρτιση Ακριβότητα συνεχούς ρεύματος ± 5%
Μέθοδος καλωδίωσης 0.5mm2 Τερματικό σπρώξιμο, διατομή καλωδίου: 0,75-1,5 mm2
Μέθοδος ελέγχου Πρωτογενής εξασθένιση PUSH Επικεφαλής εξασθένιση PUSH (Max.lead length:20M)
Πεδίο αμβλύνειας Πρωτογενής εξασθένιση PUSH & DALI: 0%-100%
Δαμασμός DALI Δομή DALI (μέγιστο μήκος ορόσημου: 300M)
ΕξαίρεσηΠπεριστροφήRεpiιχειρήσει Απόδοση πάνω από τη θερμοκρασία
προστασία		 Ναι, χωρίς λειτουργία αυτοανάκτησης ((Μπορεί να ζητηθεί)
Προστασία βραχυκυκλώματος εξόδου Ναι, χωρίς λειτουργία αυτοανάκτησης ((Μπορεί να ζητηθεί)

Λειτουργία

Περιβάλλον

 Θέρμανση/υγρασία λειτουργίας -25°C~50°C υγρασία:85% (μη συμπυκνωτική)
Θέρμανση/υγρασία αποθήκευσης -40°C~80°C, υγρασία:10%~95%
Μέγιστη θερμοκρασία της θήκης (Tc) 85°C

Ασφάλεια

& EMC

 Πρότυπο EMC Ειδικότερα, οι ενδείξεις που χρησιμοποιούνται για την αξιολόγηση των επιδόσεων είναι οι ακόλουθες:
Πρότυπο πρωτοκόλλου DALI Δελτίο ΕΚΑΧ αριθ.
Πρότυπο ασφάλειας EN61347-1 EN61347-2-13
Πιστοποίηση CE
Αντιστέκεται στην τάση 3750Vac, 5mA, 60s (Εισόδου L N-Εξόδου SEC)
Άλλα Στους βαθμούς προστασίας Διάκριση IP20
Τύπος προστασίας Τάξη ΙΙ
Τύπος εγκατάστασης Ανεξάρτητη εγκατάσταση και ενσωματωμένη εγκατάσταση
Με σπασμό / 116*40,5*22mm 136*42,5*24 χιλιοστά
Χωρίς σπασμούς 64.5*40*23mm 78*40.5*22mm 96*42,5*24 χιλιοστά
Λειτουργία μνήμης απόσβεσης Ναι, μνήμη PUSH.
Συγχρονισμός αμβλύνειας PUSH 15 μονάδες το πολύ.
Απαιτήσεις συσκευασίας Τύπος PE+Οδηγία+Καρτόνι+Εξωτερικό Καρτόνι(K=A)
Βάρος (με σφραγίσματα) / 860,9±5g 115.1±5g
Βάρος (χωρίς κρέμασμα) 54±5g 100.5±5g 1320,7±5g
Ζωή 5 έτη @Ta πλήρης φόρτισης
Σημείωση: Όλες οι παραμέτροι δοκιμάζονται σε τάση εισόδου 230 VAC και σε περιβάλλον 25 °C, εκτός εάν ορίζεται.

[Διάσταση]



                          Οδηγός LED προγραμματιζόμενος NFC 35W DALI2 & PUSH dimming σταθερού ρεύματος 500-1050mA 0

[Διάγραμμα καλωδίωσης]]



 Οδηγός LED προγραμματιζόμενος NFC 35W DALI2 & PUSH dimming σταθερού ρεύματος 500-1050mA 1Οδηγός LED προγραμματιζόμενος NFC 35W DALI2 & PUSH dimming σταθερού ρεύματος 500-1050mA 2



Σχήμα ΑDALIΑμυδρόςΜινγκ                                                                    Φωτο.ΒΠατήστε DimΜινγκ



[Καμπύλη υποβάθμισης και εξασθένισης]

Οδηγός LED προγραμματιζόμενος NFC 35W DALI2 & PUSH dimming σταθερού ρεύματος 500-1050mA 3Οδηγός LED προγραμματιζόμενος NFC 35W DALI2 & PUSH dimming σταθερού ρεύματος 500-1050mA 4



[Σύνοχο ρεύμα τάσης]]

KL35C-PDiiN
ρεύμα ((mA) Pomax ((W) Εξω ((V)
500 20.0 3 ~ 40
550 22.0 3 ~ 40
600 24.0 3 ~ 40
650 26.0 3 ~ 40
700 28.0 3 ~ 40
750 30.0 3 ~ 40
800 32.0 3 ~ 40
850 34.0 3 ~ 40
900 35.1 3 ~ 39
950 35.2 3 ~ 37
1000 35.0 3 ~ 35
1050 34.7 3 ~ 33

Τα τυπικά σύνολα δεδομένων ρεύματος είναι για αναφορά κατά την επιλογή μοντέλων φωτιστικών LED.

Οδηγός LED προγραμματιζόμενος NFC 35W DALI2 & PUSH dimming σταθερού ρεύματος 500-1050mA 5

Σκανάρετε τον κώδικα για να κατεβάσετε το Merrytek NFC



[ΕΝ/ΑΠ & Περιγραφή της λειτουργίας θολού]

Α. Αν πατήσετε το διακόπτη PUSH (χρόνος πιέσεως 0.1s-1s), ο οδηγός LED ενεργοποιείται ή απενεργοποιείται.

Β. Αμβλύνωση: Πατήστε και κρατήστε πατημένο τον διακόπτη PUSH (1s-8s).

Γ. Μνήμη: Η εξασθένιση της μνήμης PUSH έχει λειτουργία εξασθένισης της μνήμης.

Δ. Συγχρονισμός αμβλύνειας: Η ισχύς που συνδέεται με τον ίδιο διακόπτη PUSH μπορεί να συγχρονιστεί πατώντας και κρατώντας τον διακόπτη PUSH για περισσότερο από 15 δευτερόλεπτα

Ε. Τρόπος εξασθένησης DALI: Συνδέστε την παροχή ενέργειας στο σύστημα DALI και μπορεί να εξασθενηθεί από τον ξενιστή DALI. Το εύρος εξασθένησης είναι 0-100%.



[ Θέματα που χρειάζονται ΑΕπικεφαλής]

1) Ο οδηγός LED πρέπει να είναι συνδεδεμένος με το φορτίο πριν από την ενεργοποίηση της ισχύος εισόδου· διαφορετικά, ο οδηγός LED μπορεί να υποστεί βλάβη.

2) Αφού απενεργοποιηθεί η είσοδος του κινητήρα LED, θα υπάρχει υπολειμματική τάση στην έξοδο, η οποία μπορεί να διατηρηθεί για περίπου 3 λεπτά.

3) Πριν από τη ρύθμιση των παραμέτρων μέσω NFC, βεβαιωθείτε ότι ο οδηγός είναι απενεργοποιημένος.
