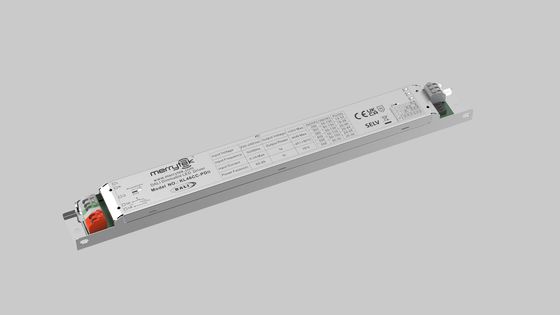

Τροφοδοτικό LED 46W DALI DT8 με δυνατότητα ρύθμισης έντασης, με έξοδο 50-130Vdc και πολλαπλά ρεύματα εξόδου 250-500mA και 5 χρόνια εγγύηση

  • 46W DALI DT8 dimmable led power supply with 50-130Vdc output and multiple output current 250-500mA and 5 years warranty
Τόπος καταγωγής Σενζέν, Κίνα
Μάρκα Merrytek
Πιστοποίηση CE
Αριθμό μοντέλου KL46CC-PDii1
Ποσότητα παραγγελίας min 100PCS
Τιμή Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες λευκό κουτί+ Οδηγίες Κάρτον Εξωτερικό Καρτόνι(K=A)
Χρόνος παράδοσης 1, Δείγμα και μικρή παραγγελία: Μέσα σε 5 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής σας. 2, Μι
Όροι πληρωμής T/T
Δυνατότητα προσφοράς 20,000pcs το μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Δραστηριακή τάση 220-240Vac 50Hz /60Hz Παράγοντας ισχύος ≥ 0,95 @ 230VAC (πλήρες φορτίο)
Δύναμη αναμονής ≤ 0,5W ((@ 230Vac) Απόδοση 85% Μέγιστο @230VAC (Πλήρες φορτίο)
λειτουργική κατάσταση DALI2 ρύθμιση φωτεινότητας & αλλαγή θερμοκρασίας χρώματος & ρύθμιση φωτεινότητας PUSH Διάσταση εγκατάστασης 284*30*20,5mm
εγγύηση 5 έτη Σταθερό ρεύμα εξόδου 250-500mA
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Τροφοδοτικό LED 46W DALI DT8 dimmable με έξοδο 50-130Vdc και πολλαπλό ρεύμα εξόδου 250-500mA και 5 χρόνια εγγύηση





     [Χαρακτηριστικό Προϊόντος]

  • Χωρίς τρεμόπαιγμα για όλο το εύρος ρύθμισης
  • Ισχύς αναμονής κάτω από 0,5W
  • Πρωτεύουσα ρύθμιση με κουμπί
  • Ενσωματωμένη διεπαφή DALI DT8
  • Προστασία: βραχυκύκλωμα / υπερθέρμανση / υπέρταση
  • Μείωση του ρεύματος για υψηλή θερμοκρασία περιβάλλοντος
  • Push dim με λειτουργία μνήμης
  • 5 χρόνια εγγύηση

[Παράμετροι]

Είσοδος Τάση λειτουργίας 198-264VAC 50Hz /60Hz
Ονομαστική τάση εισόδου 220-240VAC 50Hz /60Hz
Εύρος τάσης εισόδου DC 200-240VDC
Ρεύμα εισόδου 0.25A Max.
Ρεύμα εισόδου ρεύματος <15A (Πλάτος παλμού μισού ρεύματος 100US) @230VAC
Συντελεστής ισχύος ≥0.95 @230VAC (Πλήρες φορτίο)
Συνολική αρμονική παραμόρφωση Τυπικό: 15% (@230Vac, 100% φορτίο)
Ισχύς αναμονής ≤0.5W(@230Vac)
Απόδοση 85%Max. @230VAC (Πλήρες φορτίο)
Μέθοδος καλωδίωσης Τερματικό Push, διατομή καλωδίου:0.75-1.5mm2

Αυτόματος διακόπτης

(Υπολογίστε το ρεύμα στο καλώδιο)

 τύπος B10 B13 B16 B20 B25 /
Αριθμός 20 25 30 40 50 /
τύπος C10 C13 C16 C20 C25 C32
Αριθμός 30 43 50 60 80 100
Έξοδος Λειτουργία λειτουργίας Σταθερό ρεύμα
Τύπος φορτίου LED
Απαίτηση κυματισμού (Τρεμόπαιγμα ή χωρίς τρεμόπαιγμα) Τιμή τρεμοπαίσματος: λιγότερο από 2% για όλο το εύρος ρύθμισης
Χρόνος εκκίνησης <1s (@230Vac)
Τάση εξόδου χωρίς φορτίο 150VDC Max.
Εύρος τάσης εξόδου φορτίου 50-130VDC
Ισχύς εξόδου πλήρους φορτίου 46W Max.
Ρεύμα εξόδου φορτίου 250~500mA : Για λεπτομέρειες
Ακρίβεια σταθερού ρεύματος/τάσης Ακρίβεια σταθερού ρεύματος ±5%
Μέθοδος καλωδίωσης Τερματικό Push, διατομή καλωδίου:0.75-1.5mm2
Μέθοδος ελέγχου Πρωτεύουσα ρύθμιση PUSH Πρωτεύουσα ρύθμιση PUSH (Μέγιστο μήκος καλωδίου:20M)
Εύρος ρύθμισης Πρωτεύουσα ρύθμιση PUSH & DALI: 2%-100%
Ρύθμιση DALI Ρύθμιση DALI (Μέγιστο μήκος καλωδίου:300M)
Εξαίρεση Προστασία Απαιτήσεις Υπερθέρμανση εξόδου
προστασία		 Ναι, χωρίς λειτουργία αυτόματης αποκατάστασης (Μπορεί να ζητηθεί)
Προστασία βραχυκυκλώματος εξόδου Ναι, χωρίς λειτουργία αυτόματης αποκατάστασης (Μπορεί να ζητηθεί)

Λειτουργία

Περιβάλλον

 Θερμοκρασία λειτουργίας/ υγρασία -25℃~50℃ Υγρασία:85% (Χωρίς συμπύκνωση)
Θερμοκρασία αποθήκευσης/ υγρασία -40℃~80℃, Υγρασία:10%–95%
Μέγιστη θερμοκρασία θήκης (Tc) 85℃

Ασφάλεια

& EMC

 Πρότυπο EMC EN55015 EN61547 EN61000-3-2 EN61000-3-3
Πρότυπο πρωτοκόλλου DALI IEC62386-101 / 102 / 207 DT6 / 209 DT8
Πρότυπο ασφαλείας EN61347-1 EN61347-2-13
Πιστοποίηση CE
Τάση αντοχής 3750Vac, 5mA, 60s (Είσοδος “L N”- Έξοδος “SEC”)
Άλλα Βαθμός προστασίας IP20
Τύπος προστασίας Class I
Ενσωματωμένη εγκατάσταση 284*30*20.5mm
Λειτουργία μνήμης Blackout Ναι, μνήμη Blackout PUSH
Συγχρονισμός ρύθμισης PUSH 15 μονάδες Max.
Απαίτηση συσκευασίας PE bag+white box+Instructions+Clapboard+Outer Carton(K=A)
Βάρος 200g
Διάρκεια ζωής 5 χρόνια @Ta πλήρες φορτίο
Σημείωση: Όλες οι παράμετροι ελέγχονται σε τάση εισόδου 230VAC και περιβάλλον 25 °C, εκτός εάν ορίζεται διαφορετικά.

[Διάσταση]



                          Τροφοδοτικό LED 46W DALI DT8 με δυνατότητα ρύθμισης έντασης, με έξοδο 50-130Vdc και πολλαπλά ρεύματα εξόδου 250-500mA και 5 χρόνια εγγύηση 0

[Διάγραμμα καλωδίωσης]



 Τροφοδοτικό LED 46W DALI DT8 με δυνατότητα ρύθμισης έντασης, με έξοδο 50-130Vdc και πολλαπλά ρεύματα εξόδου 250-500mA και 5 χρόνια εγγύηση 1Τροφοδοτικό LED 46W DALI DT8 με δυνατότητα ρύθμισης έντασης, με έξοδο 50-130Vdc και πολλαπλά ρεύματα εξόδου 250-500mA και 5 χρόνια εγγύηση 2



                            Fig. A DALI Dimming                                                                    Fig.B Push Dimming



[Μείωση]

Τροφοδοτικό LED 46W DALI DT8 με δυνατότητα ρύθμισης έντασης, με έξοδο 50-130Vdc και πολλαπλά ρεύματα εξόδου 250-500mA και 5 χρόνια εγγύηση 3

[Καμπύλη ρύθμισης]

Τροφοδοτικό LED 46W DALI DT8 με δυνατότητα ρύθμισης έντασης, με έξοδο 50-130Vdc και πολλαπλά ρεύματα εξόδου 250-500mA και 5 χρόνια εγγύηση 4Τροφοδοτικό LED 46W DALI DT8 με δυνατότητα ρύθμισης έντασης, με έξοδο 50-130Vdc και πολλαπλά ρεύματα εξόδου 250-500mA και 5 χρόνια εγγύηση 5



[Τρέχον Αντίστοιχη Τάση]



Ρεύμα (mA) DIP Pomax(W) Uout(V)
1 2 3
250 - - - 33 50～ 130
300 ON - - 39 50～ 130
350 - ON - 46 50～ 130
400 ON ON - 44 50～ 110
450 ON - ON 45 50～ 100
500 ON ON ON 46 50～ 92



[ON/OFF & Περιγραφή της λειτουργίας ρύθμισης]

A. Πατήστε σύντομα τον διακόπτη PUSH (σύντομο πάτημα 0.1S-1S), ο οδηγός LED θα ενεργοποιηθεί ή θα απενεργοποιηθεί.

B. Ρύθμιση: Πατήστε και κρατήστε πατημένο τον διακόπτη PUSH (1S-8S), ο οδηγός LED μπορεί να επιτύχει ρύθμιση, φωτεινότητα ή ρύθμιση, το εύρος ρύθμισης είναι 2-100%.

C. Ρύθμιση θερμοκρασίας χρώματος:

Βήμα 1, PUSH απενεργοποιεί τα φώτα. Βήμα 2, πατήστε και κρατήστε πατημένο το PUSH για να ρυθμίσετε τη θερμοκρασία χρώματος ξεκινώντας από την τρέχουσα φωτεινότητα. Αφήστε το PUSH, πατήστε και κρατήστε πατημένο το PUSH ξανά και ρυθμίστε τη θερμοκρασία χρώματος στην αντίθετη κατεύθυνση. Χωρίς λειτουργία για 5 δευτερόλεπτα, βγείτε από τη λειτουργία ρύθμισης χρώματος.

D. Μνήμη: Η ρύθμιση PUSH έχει λειτουργία μνήμης ρύθμισης.

E. Συγχρονισμός ρύθμισης: Η ισχύς που είναι συνδεδεμένη στον ίδιο διακόπτη PUSH μπορεί να συγχρονιστεί πατώντας και κρατώντας πατημένο τον διακόπτη PUSH για περισσότερο από 15S

F. Λειτουργία ρύθμισης DALI: Συνδέστε την παροχή ρεύματος στο σύστημα DALI και μπορεί να ρυθμιστεί από τον κεντρικό υπολογιστή DALI. Το εύρος ρύθμισης είναι 0-100%.



[ Θέματα που χρειάζονται Attention]

1) Η σειρά LED πρέπει να συνδεθεί στο φορτίο πριν ενεργοποιήσετε την ισχύ εισόδου. Διαφορετικά, η σειρά LED μπορεί να καταστραφεί.

2) Αφού απενεργοποιηθεί η είσοδος του οδηγού LED, θα υπάρχει υπολειπόμενη τάση στην έξοδο, η οποία μπορεί να διατηρηθεί για περίπου 3 λεπτά.
