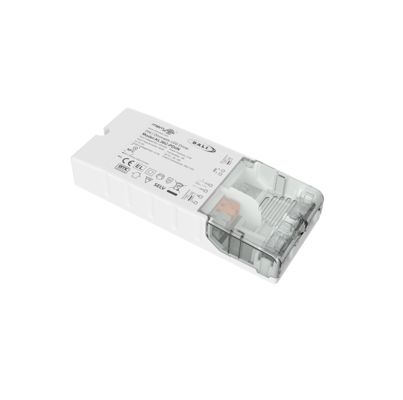

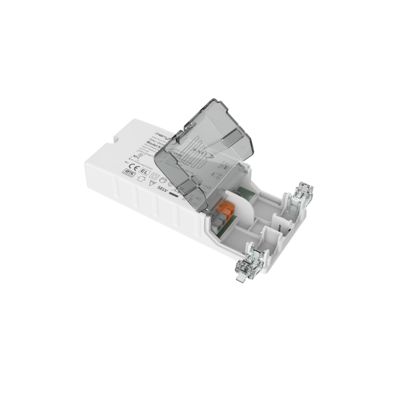

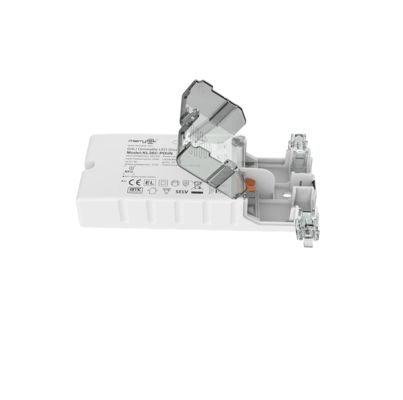

Εύκολη στη χρήση σειράς 36W NFC προγραμματιζόμενος ηλεκτρονικός οδηγός με LED DALI2 διακρίσιμος ηλεκτρονικός οδηγός με LED από 500mA έως 1100mA
| Τόπος καταγωγής | ΚΙΝΑ |
|---|---|
| Μάρκα | Merrytek |
| Πιστοποίηση | CE |
| Αριθμό μοντέλου | Kl36c-pdiin |
| Ποσότητα παραγγελίας min | 100 |
| Τιμή | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες | Λευκό κουτί + Καρτόνι, 50pcs/CTN |
| Χρόνος παράδοσης | 1, δείγμα και μικρή παραγγελία: εντός 5 εργάσιμων ημερών από τη λήψη της πληρωμής σας. 2, μαζική παρ |
| Όροι πληρωμής | T/t ή paypal |
| Δυνατότητα προσφοράς | 10,000pcs ανά μήνα |
Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Ονομαστική τάση εισόδου | 220-240Vac 50Hz /60Hz | Πεδίο τάσης εισόδου συνεχούς ρεύματος | 200-240Vdc |
|---|---|---|---|
| Λειτουργία λειτουργίας | Σταθερό ρεύμα | Μέθοδος ελέγχου | NFC προγραμματιζόμενο οδηγό LED Dali2 & Push Dimming |
| Συντελεστής ισχύος | ≥0,95 | Αποδοτικότητα | 88% |
| Ρεύμα | 500-1100ma | Διάσταση | 154x63x28mm |
| Βαθμολογία IP | IP20 | Εγγύηση | 5 χρόνια |
| Επισημαίνω | 36W ρυθμιζόμενος LED driver,DALI2 dimming LED driver,Οδηγός σταθερού ρεύματος 500mA-1100mA |
||
Περιγραφή προϊόντων
Σειρά εύκολης χρήσης 36W NFC προγραμματιζόμενος οδηγός LED DALI2 dimmable ηλεκτρονικός οδηγός LED έξοδος από 500mA έως 1100mA
1. Περιγραφή
-Χωρίς τρεμόπαιγμα για όλο το εύρος ρύθμισης φωτεινότητας
-Τεχνολογία NFC για ασύρματο προγραμματισμό
-Ισχύς αναμονής κάτω από 0,5W
-Ενσωματωμένη διεπαφή DALI DT6
-Κεντρικά παρεχόμενη λειτουργία έκτακτης ανάγκης DC DT19
-Προστασία: βραχυκύκλωμα / υπερθέρμανση / υπέρταση
-Αποζημίωση CLO
-Μείωση της έντασης ρεύματος για υψηλή θερμοκρασία περιβάλλοντος
-pushDIM με τη λειτουργία μνήμης
-Γρήγορη καλωδίωση, βολική και εξοικονόμηση χρόνου
-Εγγύηση 5 ετών
2. Παράμετροι
| Είσοδος | Τάση λειτουργίας | 198-264Vac 50Hz/60Hz | ||||||
| Ονομαστική τάση εισόδου | 220-240Vac 50Hz/60Hz | |||||||
| Εύρος τάσης εισόδου DC | 200-240Vdc | |||||||
| Ρεύμα εισόδου | 0.19A Max. | |||||||
| Ρεύμα εισόδου ρεύματος | <15A (Πλάτος παλμού μισού ρεύματος100μs) @230Vac | |||||||
| Συντελεστής ισχύος(@230V100% φορτίο) | ≥ 0.95 | |||||||
| Ολική αρμονική παραμόρφωση | Τυπικό:15% (@230Vac, 100% φορτίο) | |||||||
| Ισχύς αναμονής | ≤0.5W (@230Vac όταν το DALI απενεργοποιείται) | |||||||
| Απόδοση(@230Vac,100% φορτίο) | 88% Max. | |||||||
| Μέθοδος καλωδίωσης | Διατομή καλωδίου:0.75-2.5mm2 | |||||||
|
Αυτόματος διακόπτης (Υπολογίστε το ρεύμα στο καλώδιο) |
τύπος | B10 | B13 | B16 | B20 | B25 | / | |
| Αριθμός | 20 | 25 | 35 | 45 | 55 | / | ||
| τύπος | C10 | C13 | C16 | C20 | C25 | C32 | ||
| Αριθμός | 35 | 50 | 55 | 75 | 95 | 120 | ||
| Έξοδος | Λειτουργία λειτουργίας | Σταθερό ρεύμα | ||||||
| Τύπος φορτίου | LED | |||||||
| Απαίτηση κυματισμού (Τρεμόπαιγμα ή Χωρίς τρεμόπαιγμα) | Τιμή τρεμοπαίσματος: λιγότερο από 5% για όλο το εύρος ρύθμισης φωτεινότητας | |||||||
| Χρόνος εκκίνησης | <1s (@230Vac); <0.5s (@200Vdc) | |||||||
| Τάση εξόδου χωρίς φορτίο | 68V DC Max. | |||||||
| Εύρος τάσης εξόδου φορτίου | 9-50V DC | |||||||
| Πλήρης ισχύς εξόδου φορτίου | 36W Max. | |||||||
| Ρεύμα εξόδου φορτίου | 500-1100mA | |||||||
| Ακρίβεια σταθερού ρεύματος/τάσης | Ακρίβεια σταθερού ρεύματος ±5% | |||||||
| Μέθοδος καλωδίωσης | Διατομή καλωδίου: 0.75-1.5mm2 | |||||||
| Μέθοδος ελέγχου | Πρωτεύουσα ρύθμιση φωτεινότητας PUSH | Πρωτεύουσα ρύθμιση φωτεινότητας PUSH (Μέγιστο μήκος καλωδίου:20m) | ||||||
| Ρύθμιση φωτεινότητας DALI | Ρύθμιση φωτεινότητας DALI (Μέγιστο μήκος καλωδίου:300m) | |||||||
| Εύρος ρύθμισης φωτεινότητας | Πρωτεύουσα ρύθμιση φωτεινότητας PUSH & DALI: 0%-100% | |||||||
| Εξαίρεση Προστασία Απαιτήσεις | Υπερθέρμανση εξόδου προστασία |
Ναι, χωρίς λειτουργία αυτόματης αποκατάστασης (Μπορεί να ζητηθεί) | ||||||
| Προστασία βραχυκυκλώματος εξόδου | Ναι, χωρίς λειτουργία αυτόματης αποκατάστασης (Μπορεί να ζητηθεί) | |||||||
|
Λειτουργία Περιβάλλον |
Θερμοκρασία/υγρασία λειτουργίας | -25℃~50℃ Υγρασία: 85% (Μη συμπυκνωμένη) | ||||||
| Θερμοκρασία/υγρασία αποθήκευσης | -40℃~80℃, Υγρασία: 85% (Μη συμπυκνωμένη) | |||||||
| Μέγιστη θερμοκρασία θήκης (Tc) | 85℃ | |||||||
|
Ασφάλεια & EMC |
Πρότυπο EMC | EN55015 EN61547 EN61000-3-2 EN61000-3-3 | ||||||
| Πρότυπο πρωτοκόλλου DALI | IEC62386-102, IEC62386-207 DT6 / 220 DT19 / 251 / 252 / 253 | |||||||
| Πρότυπο ασφαλείας | EN61347-1 EN61347-2-13 | |||||||
| Πιστοποίηση | CE | |||||||
| Τάση αντοχής | 3750Vac, 5mA, 60s (Είσοδος “L N”- Έξοδος “SEC”) | |||||||
| Άλλα | Βαθμοί προστασίας | IP20 | ||||||
| Τύπος προστασίας | Class II | |||||||
| Τύπος εγκατάστασης | Ανεξάρτητη εγκατάσταση | |||||||
| Διάσταση | 154*63*28mm | |||||||
| Λειτουργία μνήμης Blackout | Ναι, μνήμη Blackout PUSH | |||||||
| Συγχρονισμός ρύθμισης φωτεινότητας PUSH |
Παράλληλα: 15 μονάδες Max. Σειρά: 25 μονάδες Max. |
|||||||
| Απαίτηση συσκευασίας | Τσάντα PE + κουτί kraft + εγχειρίδιο + διαχωριστικό + εξωτερικό κουτί (K=A) | |||||||
| Βάρος | 179.5±5g | |||||||
| Διάρκεια ζωής | 5 έτη @Ta πλήρες φορτίο | |||||||
| Σημείωση: Όλες οι παράμετροι ελέγχονται στην τάση εισόδου των 230VAC και σε περιβάλλον 25 βαθμών, εκτός εάν ορίζεται διαφορετικά. | ||||||||
3. Διάσταση (Μονάδα:mm)
4. Διάγραμμα καλωδίωσης
Εικ. Α DALI Ρύθμισηming
Εικ.B Push Dimming
5. Μείωση ισχύος
6. Καμπύλη ρύθμισης φωτεινότητας
7. Ρύθμιση ταχυτήτων ρεύματος
| KL36C-PDiiN | |||
| Ρεύμα(mA) | Pomax(W) | Uout(V) | |
| 500 | 25.0 | 9～ | 50 |
| 550 | 27.5 | 9～ | 50 |
| 600 | 30.0 | 9～ | 50 |
| 650 | 32.5 | 9～ | 50 |
| 700 | 35.0 | 9～ | 50 |
| 750 | 36.0 | 9～ | 48 |
| 800 | 36.0 | 9～ | 45 |
| 850 | 35.7 | 9～ | 42 |
| 900 | 36.0 | 9～ | 40 |
| 950 | 36.1 | 9～ | 38 |
| 1000 | 36.0 | 9～ | 36 |
| 1050 | 35.7 | 9～ | 34 |
| 1100 | 36.3 | 9～ | 33 |
Τα τυπικά σύνολα δεδομένων ρεύματος είναι για αναφορά κατά την επιλογή μοντέλων φωτιστικών LED. Περισσότερα επίπεδα ρεύματος μπορούν να ρυθμιστούν από το NFC χρησιμοποιώντας μια κινητή εφαρμογή APP ρυθμιζόμενη σε βήματα 1mA.
Σαρώστε τον κωδικό για να κατεβάσετε το Merrytek NFC
8. ON/OFF & Περιγραφή της λειτουργίας ρύθμισης φωτεινότητας
A. Πατήστε σύντομα τον διακόπτη PUSH (χρόνος σύντομου πατήματος 0,1s-1s), ο οδηγός LED θα ενεργοποιηθεί ή θα απενεργοποιηθεί.
B. Ρύθμιση φωτεινότητας: Πατήστε και κρατήστε πατημένο τον διακόπτη PUSH (1s-8s), ο οδηγός LED μπορεί να επιτύχει ρύθμιση φωτεινότητας, φωτεινότητας ή ρύθμισης φωτεινότητας, το εύρος ρύθμισης φωτεινότητας είναι 2-100%.
C. Μνήμη: Η ρύθμιση φωτεινότητας PUSH έχει λειτουργία μνήμης ρύθμισης φωτεινότητας.
D. Συγχρονισμός ρύθμισης φωτεινότητας: Η τροφοδοσία που είναι συνδεδεμένη στον ίδιο διακόπτη PUSH μπορεί να συγχρονιστεί πατώντας και κρατώντας πατημένο τον διακόπτη PUSH για περισσότερο από 15 δευτερόλεπτα.
E. Λειτουργία ρύθμισης φωτεινότητας DALI: Συνδέστε την τροφοδοσία στο σύστημα DALI και μπορεί να ρυθμιστεί από τον κεντρικό υπολογιστή DALI. Το εύρος ρύθμισης φωτεινότητας είναι 0-100%.
9. θέματα που χρειάζονται Attention
1) Η σειρά LED πρέπει να είναι συνδεδεμένη στο φορτίο πριν από την ενεργοποίηση της ισχύος εισόδου, διαφορετικά η σειρά LED ενδέχεται να καταστραφεί.
2) Αφού απενεργοποιηθεί η είσοδος του οδηγού LED, θα υπάρχει υπολειπόμενη τάση στην έξοδο, η οποία μπορεί να διατηρηθεί για περίπου 3 λεπτά.
3) Πριν ρυθμίσετε τις παραμέτρους από το NFC, βεβαιωθείτε ότι ο οδηγός είναι απενεργοποιημένος.
