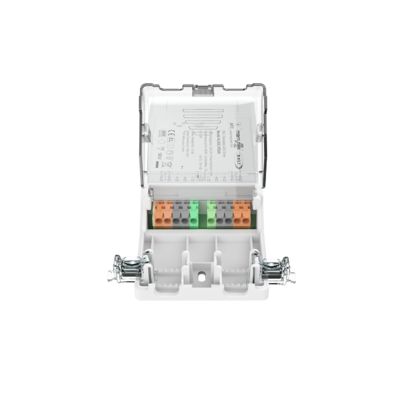

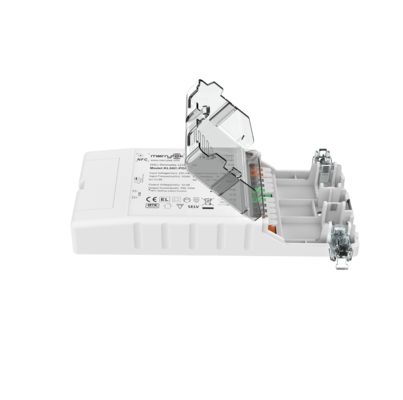

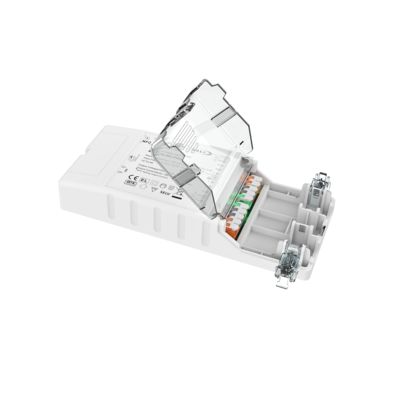

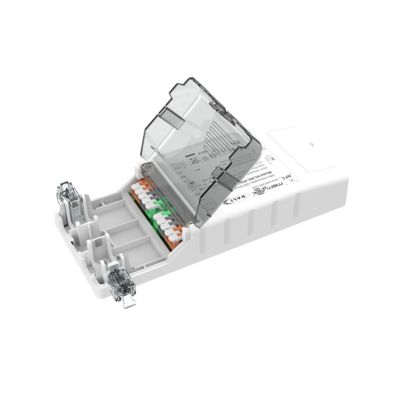

Εύχρηστη σειρά 50W NFC προγραμματιζόμενος DALI2 ρυθμιζόμενος οδηγός LED από 700mA έως 1400mA
| Τόπος καταγωγής | ΚΙΝΑ |
|---|---|
| Μάρκα | Merrytek |
| Πιστοποίηση | CE |
| Αριθμό μοντέλου | Kl50c-pdiin |
| Ποσότητα παραγγελίας min | 100 |
| Τιμή | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες | Λευκό κουτί + Καρτόνι, 50pcs/CTN |
| Χρόνος παράδοσης | 1, δείγμα και μικρή παραγγελία: εντός 5 εργάσιμων ημερών από τη λήψη της πληρωμής σας. 2, μαζική παρ |
| Όροι πληρωμής | T/t ή paypal |
| Δυνατότητα προσφοράς | 10,000pcs ανά μήνα |
Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Ονομαστική τάση εισόδου | 220-240Vac 50Hz /60Hz | Πεδίο τάσης εισόδου συνεχούς ρεύματος | 200-240Vdc |
|---|---|---|---|
| Λειτουργία λειτουργίας | Σταθερό ρεύμα | Μέθοδος ελέγχου | 50W NFC Προγραμματιζόμενο DALI2 Dimmable LED Οδηγό LED |
| Συντελεστής ισχύος | ≥0,95 | Αποδοτικότητα | 88% |
| Ρεύμα | 700-1400ma | Διάσταση | 185x79x30mm |
| Βαθμολογία IP | IP20 | Εγγύηση | 5 χρόνια |
| Επισημαίνω | 50W DALI2 ρυθμιζόμενος οδηγός LED,NFC προγραμματιζόμενος οδηγός LED,Ρυθμιζόμενος οδηγός από 700mA έως 1400mA |
||
Περιγραφή προϊόντων
Εύκολη στη χρήση σειράς 50W προγραμματιζόμενος NFC DALI2 χαμηλώσιμος οδηγός LED από 700mA έως 1400mA
1Περιγραφή.
- Χωρίς αναβοσβήματα για ολόκληρο το εύρος θολάσματος
-Τεχνολογία NFC για ασύρματο προγραμματισμό
-Ποικιλία ισχύος σε κατάσταση αναμονής κάτω των 0,5 W
- Ενσωματωμένη διεπαφή DALI DT6
-Κεντρική λειτουργία έκτακτης ανάγκης συνεχούς ρεύματος DT19
- Προστασία: βραχυκύκλωμα/υπερίοδος θερμοκρασίας/υπερίοδος τάσης
-Αποζημίωση CLO
-Απαλλαγή ρεύματος για υψηλή θερμοκρασία περιβάλλοντος
- pushDIM με τη λειτουργία μνήμης
-Σχεδιασμός κυκλώματος-σε-κυκλώματος-έξω, γρήγορη καλωδίωση, βολικό και εξοικονόμηση χρόνου
- 5ετή εγγύηση
2.Παράμετροι
| Εισαγωγή | Δραστηριακή τάση | 198-264Vac 50Hz/60Hz | ||||||
| Ονομαστική τάση εισόδου | 220-240Vac 50Hz/60Hz | |||||||
| Πεδίο τάσης εισόδου συνεχούς ρεύματος | 200-240Vdc | |||||||
| ρεύμα εισόδου | 0.3A Μαξ. | |||||||
| Εισερχόμενο ρεύμα εισόδου | < 25A (Δύση πλάτος παλμού ρεύματος100μs) @230Vac | |||||||
| Συντελεστής ισχύος ((@ 230V, 100% φορτίο) | ≥ 0.95 | |||||||
| Συνολική αρμονική στρέβλωση | Τυπικό:15% (@230Vac, 100% φορτίο) | |||||||
| Δύναμη αναμονής | ≤0,5W (@230Vac όταν κλείνει το DALI) | |||||||
| Απόδοση ((@ 230Vac, 100% φορτίο) | 88% | |||||||
| Μέθοδος καλωδίωσης | Διατομή καλωδίου:0.75-2.5mm2 | |||||||
| Ποσότητα που εισέρχεται και βγαίνει | 22PCS (@230Vac) | |||||||
|
Αυτοματοποιημένος διακόπτης κυκλωμάτων (Καταλογίστε το ρεύμα στο σύρμα) |
Τύπος | Β10 | Β13 | Β16 | Β20 | Β25 | / | |
| Αριθμός | 20 | 25 | 30 | 40 | 50 | / | ||
| Τύπος | C10 | C13 | C16 | C20 | C25 | C32 | ||
| Αριθμός | 28 | 40 | 45 | 55 | 70 | 90 | ||
| Αποδόσεις | Τρόπος λειτουργίας | Συνεχή ρεύμα | ||||||
| Τύπος φορτίου | LED | |||||||
| Απαιτήσεις κυματισμού (φτεκάρισμα ή χωρίς φτεκάρισμα) | Αξία αναβοσβήνειας: λιγότερο από 5% για ολόκληρο το εύρος εξασθένισης | |||||||
| Ώρα εκκίνησης | < 1s (@ 230Vac); < 0,5s (@ 200Vdc) | |||||||
| Η τάση εξόδου χωρίς φορτίο | 75V DC Max. | |||||||
| Πεδίο τάσης εξόδου φορτίου | 12-58Vdc | |||||||
| Εξέλιξη ισχύος πλήρους φορτίου | 50W Μαξ. | |||||||
| ρεύμα εξόδου φορτίου | 700-1400mA | |||||||
| Σταθερό ρεύμα/φόρτιση | Ακριβότητα συνεχούς ρεύματος ± 5% | |||||||
| Μέθοδος καλωδίωσης | Διατομή καλωδίου:0.75-1.5mm2 | |||||||
| Μέθοδος ελέγχου | Πρωτογενής εξασθένιση PUSH | Πρωτογενής εξασθένηση PUSH (μέγιστο μήκος καλωδίου μολύβδου:20m) | ||||||
| Δαμασμός DALI | Δομή DALI (μέγιστο μήκος οδήγησης: 300m) | |||||||
| Πεδίο εξασθένησης | Πρωτογενής εξασθένιση PUSH & DALI: 0%-100% | |||||||
| ΕξαίρεσηΠπεριστροφήRεpiιχειρήσει | Απόδοση πάνω από τη θερμοκρασία προστασία |
Ναι, χωρίς λειτουργία αυτοανάκτησης ((Μπορεί να ζητηθεί) | ||||||
| Προστασία βραχυκυκλώματος εξόδου | Ναι, χωρίς λειτουργία αυτοανάκτησης ((Μπορεί να ζητηθεί) | |||||||
|
Λειτουργία Περιβάλλον |
Θέρμανση/υγρασία λειτουργίας | -25°C~50°C υγρασία: 85% (μη συμπυκνωτική) | ||||||
| Θέρμανση/υγρασία αποθήκευσης | -40°C~80°C, υγρασία: 85% (μη συμπυκνωτική) | |||||||
| Μέγιστη θερμοκρασία κλιματισμού (Tc) | 85°C | |||||||
|
Ασφάλεια & EMC |
Πρότυπο EMC | Ειδικότερα, οι ενδείξεις που χρησιμοποιούνται για την αξιολόγηση των επιδόσεων είναι οι ακόλουθες: | ||||||
| Πρότυπο πρωτοκόλλου DALI | Δοκιμαστικό σύστημα | |||||||
| Πρότυπο ασφάλειας | EN61347-1 EN61347-2-13 | |||||||
| Πιστοποίηση | CE | |||||||
| Αντιστέκεται στην τάση | 3750Vac, 5mA, 60s (Εισόδου L N - Εξόδου SEC ) | |||||||
| Άλλα | Στους βαθμούς προστασίας | Διάκριση IP20 | ||||||
| Τύπος προστασίας | Τάξη Ι | |||||||
| Τύπος εγκατάστασης | Ανεξάρτητη εγκατάσταση | |||||||
| Διάσταση | 185*79*30mm | |||||||
| Λειτουργία μνήμης απόσβεσης | Ναι, μνήμη PUSH. | |||||||
| Συγχρονισμός αμβλύνειας PUSH |
Παράλληλα: 15 μονάδες το πολύ. Σειρά: 25 μονάδες το πολύ. |
|||||||
| Απαιτήσεις συσκευασίας | Σάκος PE + κιβώτιο kraft + εγχειρίδιο + διαχωριστικό + εξωτερικό κιβώτιο (K=A) | |||||||
| Βάρος | 266±5g | |||||||
| Ζωή | 5 έτη @Ta πλήρης φόρτισης | |||||||
| Σημείωση: Όλες οι παραμέτροι υποβάλλονται σε δοκιμή στην τάση εισόδου 230VAC και σε περιβάλλον 25 βαθμών, εκτός εάν ορίζεται. | ||||||||
3Διάσταση (μονάδα: mm)
4Διάγραμμα καλωδίωσης.
Σχήμα ΑDALIΑμυδρόςΜινγκ
Φωτο.ΒΠατήστε DimΜινγκ
5. Αποδυνάμωση
6. καμπύλη εξασθένισης
7.Τρέχουσα ρύθμιση ταχύτητας
| KL50C-PDiiN | |||
| ρεύμα ((mA) | Pomax ((W) | Εξω ((V) | |
| 700 | 40.6 | 12 | 58 |
| 750 | 43.5 | 12 | 58 |
| 800 | 46.4 | 12 | 58 |
| 850 | 49.3 | 12 | 58 |
| 900 | 50.4 | 12 | 56 |
| 950 | 50.4 | 12 | 53 |
| 1000 | 50.0 | 12 | 50 |
| 1050 | 50.4 | 12 | 48 |
| 1100 | 49.5 | 12 | 45 |
| 1150 | 49.5 | 12 | 43 |
| 1200 | 50.4 | 12 | 42 |
| 1250 | 50.0 | 12 | 40 |
| 1300 | 49.4 | 12 | 38 |
| 1350 | 50.0 | 12 | 37 |
| 1400 | 50.4 | 12 | 36 |
Τα τυπικά σύνολα δεδομένων ρεύματος είναι για αναφορά κατά την επιλογή μοντέλων φωτιστικών LED.
Σκανάρετε τον κώδικα για να κατεβάσετε το Merrytek NFC
8. ON/OFF & Περιγραφή της λειτουργίας θολούσης
Α. Πατήστε με σύντομη πίεση τον διακόπτη PUSH (χρόνος σύντομης πίεσης 0,1s-1s), ο οδηγός LED θα ενεργοποιηθεί ή θα απενεργοποιηθεί.
Β. Αμβλύνσεις: Πατήστε και κρατήστε πατημένο τον διακόπτη PUSH (1s-8s), ο οδηγός LED μπορεί να επιτύχει αμβλύνσεις, φωτεινότητα ή αμβλύνσεις, το εύρος αμβλύνσεων είναι 2-100%.
Γ. Μνήμη: Η εξασθένιση της μνήμης PUSH έχει λειτουργία εξασθένισης της μνήμης.
Δ. Συγχρονισμός αμβλύνειας: Η ισχύς που συνδέεται με τον ίδιο διακόπτη PUSH μπορεί να συγχρονιστεί πατώντας και κρατώντας τον διακόπτη PUSH για περισσότερο από 15 δευτερόλεπτα.
Ε. Τρόπος εξασθένησης DALI: Συνδέστε την παροχή ενέργειας στο σύστημα DALI και μπορεί να εξασθενηθεί από τον ξενιστή DALI. Το εύρος εξασθένησης είναι 0-100%.
9Υποθέσεις που απαιτούνΑΕπικεφαλής
1) Το καλώδιο LED πρέπει να συνδεθεί με το φορτίο πριν από την ενεργοποίηση της ισχύος εισόδου· διαφορετικά, το καλώδιο LED μπορεί να υποστεί ζημιά.
2) Αφού απενεργοποιηθεί η είσοδος του κινητήρα LED, θα υπάρχει υπολειμματική τάση στην έξοδο, η οποία μπορεί να διατηρηθεί για περίπου 3 λεπτά.
3) Πριν από τη ρύθμιση των παραμέτρων με NFC, βεβαιωθείτε ότι ο οδηγός είναι απενεργοποιημένος.
