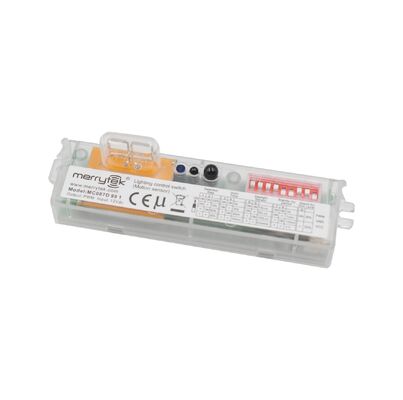

Διαφανές περίβλημα PWM Dimmable Tri-proof Φωτιστικό Αισθητήρα για Χώρο Στάθμευσης, Με Πατενταρισμένο Σχεδιασμό Κεραίας MC087D 99 1
| Τόπος καταγωγής | Shenzhen, Κίνα |
|---|---|
| Μάρκα | Merrytek |
| Πιστοποίηση | CE |
| Αριθμό μοντέλου | MC087D 99 1 |
| Ποσότητα παραγγελίας min | 100 |
| Τιμή | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες | Πλακέτο + Καρτόνι ((K=A) |
| Χρόνος παράδοσης | 1Δείγμα και μικρή παραγγελία: Μέσα σε 5 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής σας (όταν εί |
| Όροι πληρωμής | T/T |
| Δυνατότητα προσφοράς | 10000/ανά μήνα |
Λεπτομέρειες
| Εύρος τάσης λειτουργίας | 12 ± 1VDC | Σήμα εξόδου | PWM / 0-10V σήμα εξασθένισης |
|---|---|---|---|
| Ύψος τοποθέτησης | 3 μέτρα (μέγιστο 6 μέτρα) | Θερμοκρασία περιβάλλοντος εργασίας | -25~60℃ |
| Ρεύμα λειτουργίας | 20 ± 3mA | Εγκατάσταση | ενσωματωμένο |
| Πακέτο | Πλακέτο + Καρτόνι ((K=A) | Χρόνος Ζωής | 5 χρόνια εγγύηση@ta |
| Επισημαίνω | PWM ρυθμιζόμενο τριπλής προστασίας φως,φωτιστικό χώρου στάθμευσης με αισθητήρα κίνησης,φωτιστικό με αισθητήρα πατενταρισμένης κεραίας |
||
Περιγραφή προϊόντων
Διαφανές περίβλημα PWM Dimmable Tri-proof Φωτιστικό με Αισθητήρα για Χώρο Στάθμευσης
Χαρακτηριστικά Προϊόντος
- Είσοδος 12V DC με σήμα dimming 0-10V ή σήμα εξόδου dimming PWM
- Προαιρετικό τριβάθμιο και διβάθμιο dimming με ρυθμιζόμενη περιοχή ανίχνευσης
- Πατενταρισμένος σχεδιασμός κεραίας διπόλων αντίθετης διάταξης με Προσαρμοστικό Αλγόριθμο
- Εξαλείφει την ψευδή ενεργοποίηση που προκαλείται από την ακτινοβολία πλευρικού λοβού σε μεταλλικά περιβάλλοντα
- Ιδανικό για χώρους στάθμευσης και παρόμοιες εφαρμογές
- Τηλεχειρισμός και ρύθμιση με διακόπτες DIP για εύκολη εγκατάσταση
Τεχνικές Προδιαγραφές
| Προδιαγραφές Εισόδου | |
|---|---|
| Ονομαστική Τάση | 12±1Vdc |
| Ρεύμα Λειτουργίας | 20±3mA |
| Τάση Κυμάτωσης | <100mVp-p |
| Προδιαγραφές Εξόδου | |
| Σήμα Εξόδου | Σήμα dimming PWM | Σήμα dimming 0-10VDC |
| Αισθητήρας Φωτός Ημέρας | |
| Προτεραιότητα Φωτός Ημέρας ON | 5Lux/15Lux/30Lux/50Lux | 100Lux | 150Lux |
| Προτεραιότητα Φωτός Ημέρας OFF | 150Lux | 200Lux | 300Lux |
| Παράμετροι Αισθητήρα | |
| Ισχύς Εκπομπής | 1mW Max. |
| Περιοχή Ανίχνευσης (Ακτίνα) | Οροφή 3μ: r≥4m@0.3m/s, r≥2.5m@1m/s Τοίχος: r≥5m@0.3m/s, r≥3m@1m/s |
| Ύψος Τοποθέτησης | 3μ (6μ Max) |
| Περιβαλλοντικές Προδιαγραφές | |
| Θερμοκρασία Λειτουργίας | -25~60℃ |
| Θερμοκρασία Αποθήκευσης | -40~80℃ |
| Υγρασία | ≤85% χωρίς συμπύκνωση |
| Πιστοποιήσεις & Πρότυπα | |
| Πιστοποιημένο | CE |
| Περιβαλλοντικές Απαιτήσεις | RoHS 2.0, Reach |
| Βαθμολογία IP | IP20 |
| Άλλες Προδιαγραφές | |
| Καλωδίωση | 3pin 2.0mm ακροδέκτης |
| Εγκατάσταση | Ενσωματωμένο |
| Συσκευασία | Χαρτόνι + Κούτα (K=A) |
| Διάρκεια Ζωής | 5 χρόνια εγγύηση |
Παραλλαγές Μοντέλου
| Αριθμός Μοντέλου | MC087D 99 1 |
|---|---|
| Λειτουργία ρύθμισης | Κορυφαίο dip | Κάτω dip | Κορυφαίο dip | Κάτω dip |
| Δομή τοποθέτησης | Δομή κλιπ | Δομή κλιπ | Δομή βιδωτής εγκατάστασης | Δομή βιδωτής εγκατάστασης |
| Σήμα Εξόδου | Σήμα dimming PWM | Σήμα dimming PWM | Σήμα dimming PWM | Σήμα dimming PWM |
| Εικόνες Προϊόντος |  |
Λειτουργίες
| Λειτουργία | Ρύθμιση |
|---|---|
| Λειτουργία ON/OFF | Περίοδος αναμονής ορισμένη σε "0s" |
| Λειτουργία διβάθμιου dimming | Περίοδος αναμονής ορισμένη σε "+∞", Αισθητήρας φωτός ημέρας ορισμένος σε "Απενεργοποίηση" |
| Λειτουργία τριβάθμιου dimming | Περίοδος αναμονής ορισμένη σε "1min/10min", Αισθητήρας φωτός ημέρας όχι ορισμένος σε "Απενεργοποίηση" |
| Προτεραιότητα φωτός ημέρας | Περίοδος αναμονής ορισμένη σε "+∞", Αισθητήρας φωτός ημέρας ορισμένος σε "10Lux/30Lux/50Lux" |
Πληροφορίες Προϊόντος
Διαστάσεις
Διάγραμμα Λειτουργίας & Καλωδίωσης
Οδηγός Εγκατάστασης
Σημείωση Εγκατάστασης: Η απόσταση μεταξύ της κεραίας μικροκυμάτων και της μεταλλικής πλάκας και του περιβλήματος του φωτιστικού πρέπει να είναι μεγαλύτερη από 3,2 mm, και το σκαλοπάτι της μεταλλικής πλάκας δεν πρέπει να είναι υψηλότερο από 2 mm, διαφορετικά θα επηρεαστεί η λειτουργία της κεραίας μικροκυμάτων.
Ρύθμιση Διακοπτών DIP
| Λειτουργία | Περιοχή Ανίχνευσης | Χρόνος Αναμονής | Αισθητήρας Φωτός Ημέρας | Περίοδος Αναμονής | Επίπεδο Dimming Αναμονής | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||||||
| Ⅰ | ON | ON | 100% | ON | ON | 5s | ON | ON | 15Lux | ON | ON | 0s | ON | 20% |
| Ⅱ | ON | - | 75% | ON | - | 30s | ON | - | 50Lux | ON | - | 1min | - | 30% |
| Ⅲ | - | ON | 50% | - | ON | 3min | - | ON | 150Lux | - | ON | 10min | ||
| Ⅳ | - | - | 25% | - | - | 10min | - | - | Απενεργοποίηση | - | - | +∞ | ||
Σημείωση: Όταν ο διακόπτης περιόδου αναμονής οριστεί σε +∞, θα εισέλθει σε λειτουργία προτεραιότητας φωτός ημέρας με μισό φωτισμό απενεργοποίησης.
Μοτίβο Ακτινοβολίας
Αρχικοποίηση & Προεπιλεγμένες Ρυθμίσεις
Διαδικασία Αρχικοποίησης
Το φως θα ανάψει στο 100% φωτεινότητα μετά την τροφοδοσία και θα σβήσει μετά από 10 δευτερόλεπτα. Κατά την αρχικοποίηση, δεν θα ανιχνευθεί κανένα εξωτερικό σήμα ανίχνευσης κίνησης.
Προεπιλεγμένες Ρυθμίσεις
- Ευαισθησία: 100%
- Χρόνος αναμονής: 5s
- Αισθητήρας φωτός ημέρας: Απενεργοποίηση
- Περίοδος αναμονής: 0s
- Επίπεδο dimming αναμονής: 20%
Οδηγίες Εφαρμογής
Σημαντικές Σημειώσεις Εγκατάστασης:
- Η εγκατάσταση πρέπει να πραγματοποιείται μόνο από εξειδικευμένους ηλεκτρολόγους
- Πάντα να απενεργοποιείτε την τροφοδοσία πριν από την εγκατάσταση, την καλωδίωση ή την αλλαγή των ρυθμίσεων των διακοπτών DIP
- Η περιοχή ανίχνευσης ποικίλλει ανάλογα με την ταχύτητα, το μέγεθος, το ύψος τοποθέτησης, τη γωνία, το περιβάλλον και τα ανακλαστικά υλικά του αντικειμένου
- Η τοποθέτηση σε τοίχο αυξάνει σημαντικά την περιοχή ανίχνευσης σε σύγκριση με την τοποθέτηση στην οροφή
- Οι παράμετροι του αισθητήρα ενδέχεται να απαιτούν προσαρμογή για διαφορετικά περιβάλλοντα εγκατάστασης
- Μόνο για εσωτερική χρήση - η εξωτερική χρήση επηρεάζει την αδιάβροχη απόδοση
- Μέγιστο ύψος εγκατάστασης: 6 μέτρα (βέλτιστο: 3 μέτρα)
- Ελάχιστη απόσταση μεταξύ των αισθητήρων: 3 μέτρα
- Αποφύγετε την εγκατάσταση κοντά σε κινούμενα αντικείμενα, ανεμιστήρες, κινητήρες DC ή εξόδους αέρα
- Τα μικροκύματα δεν μπορούν να διεισδύσουν στο μέταλλο - μην εγκαθιστάτε σε κλειστά μεταλλικά περιβλήματα
- Χρησιμοποιήστε σταθεροποιημένο τροφοδοτικό DC με σταθερή τάση εξόδου και χαμηλό συντελεστή κυμάτωσης (<100mV)
- Το ρεύμα φορτίου πρέπει να είναι μεγαλύτερο από 25mA
