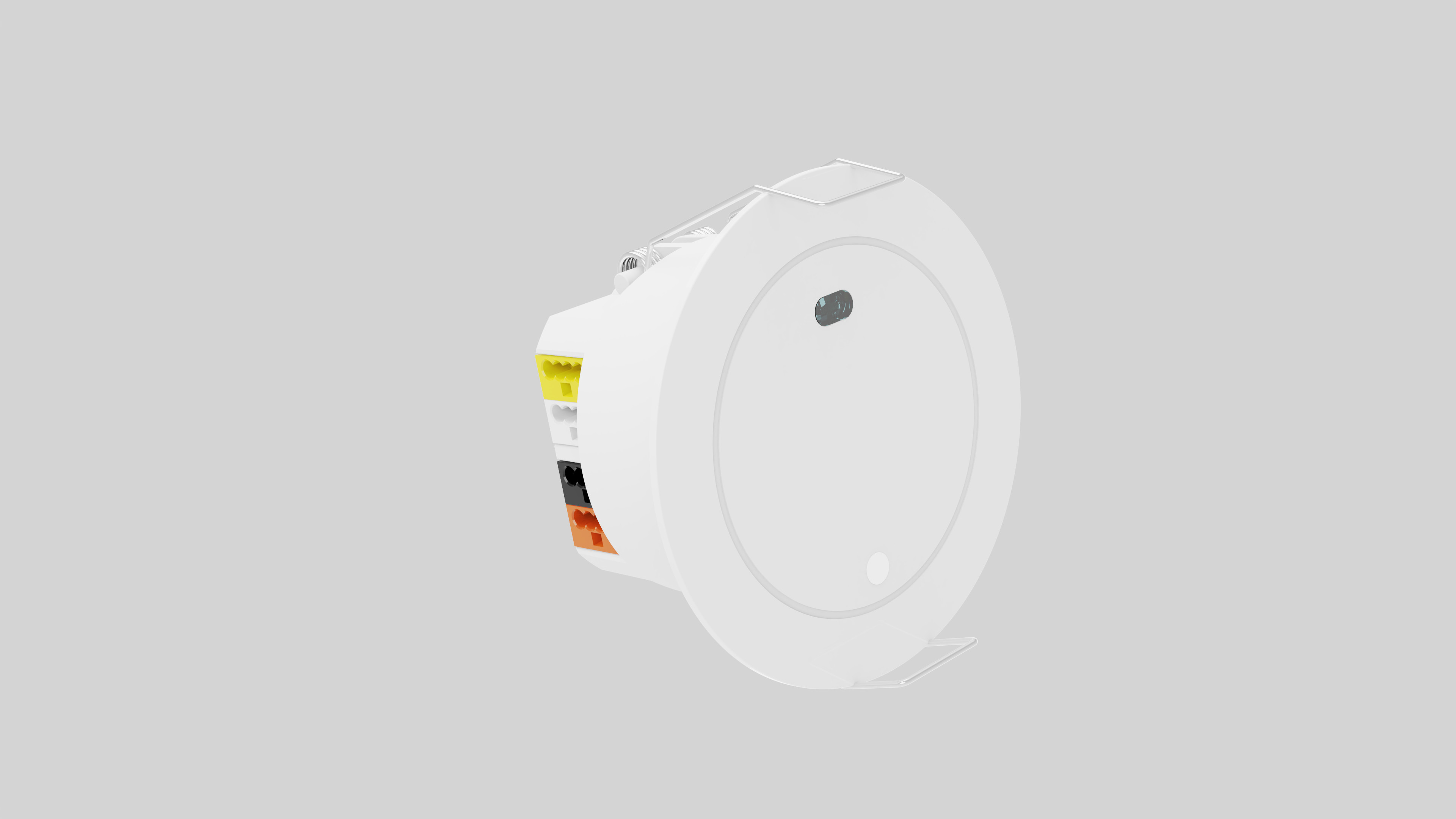

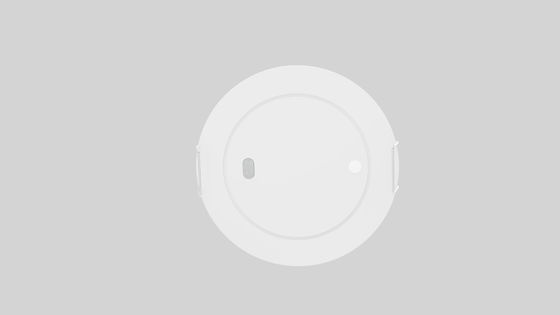

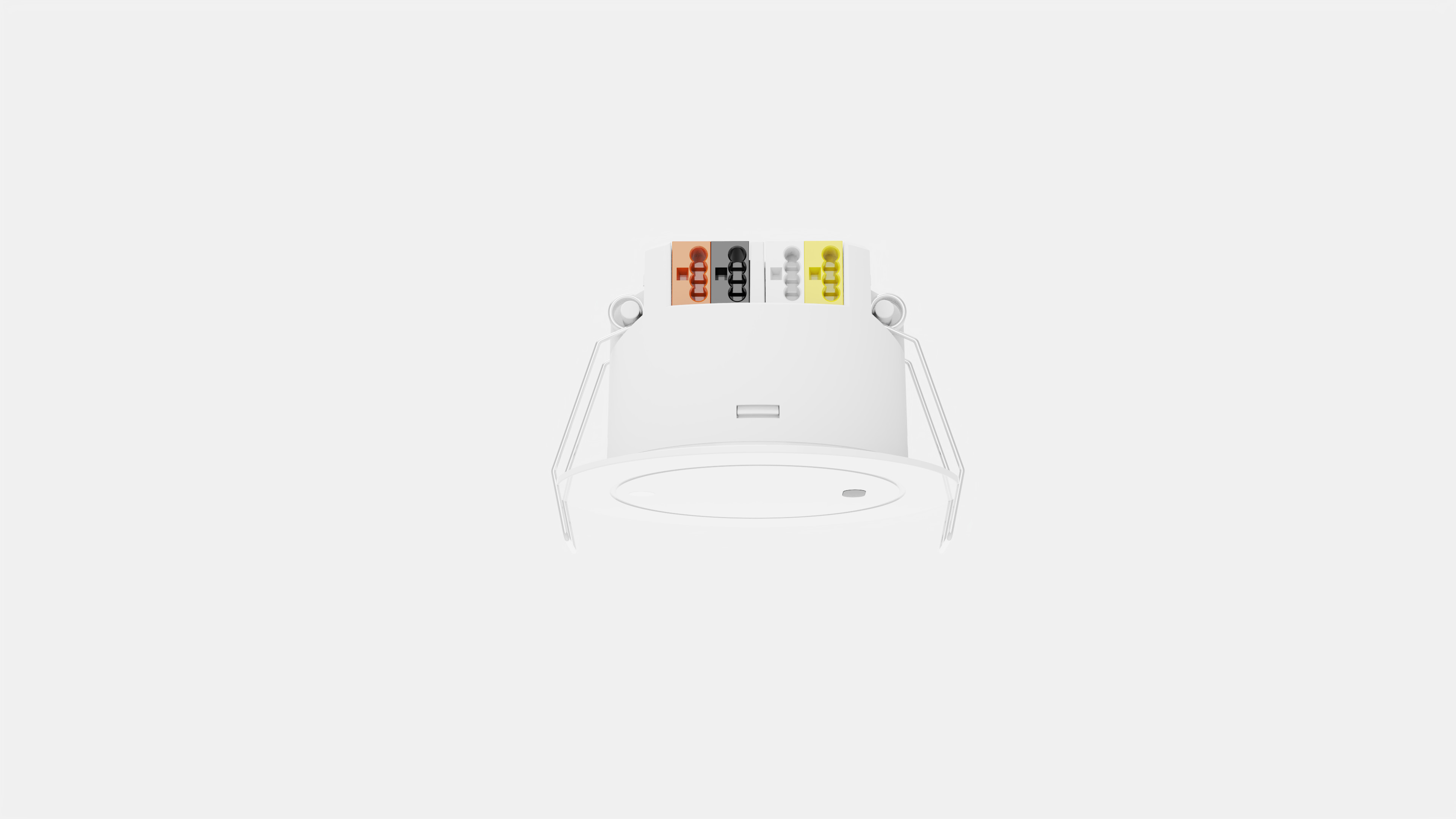

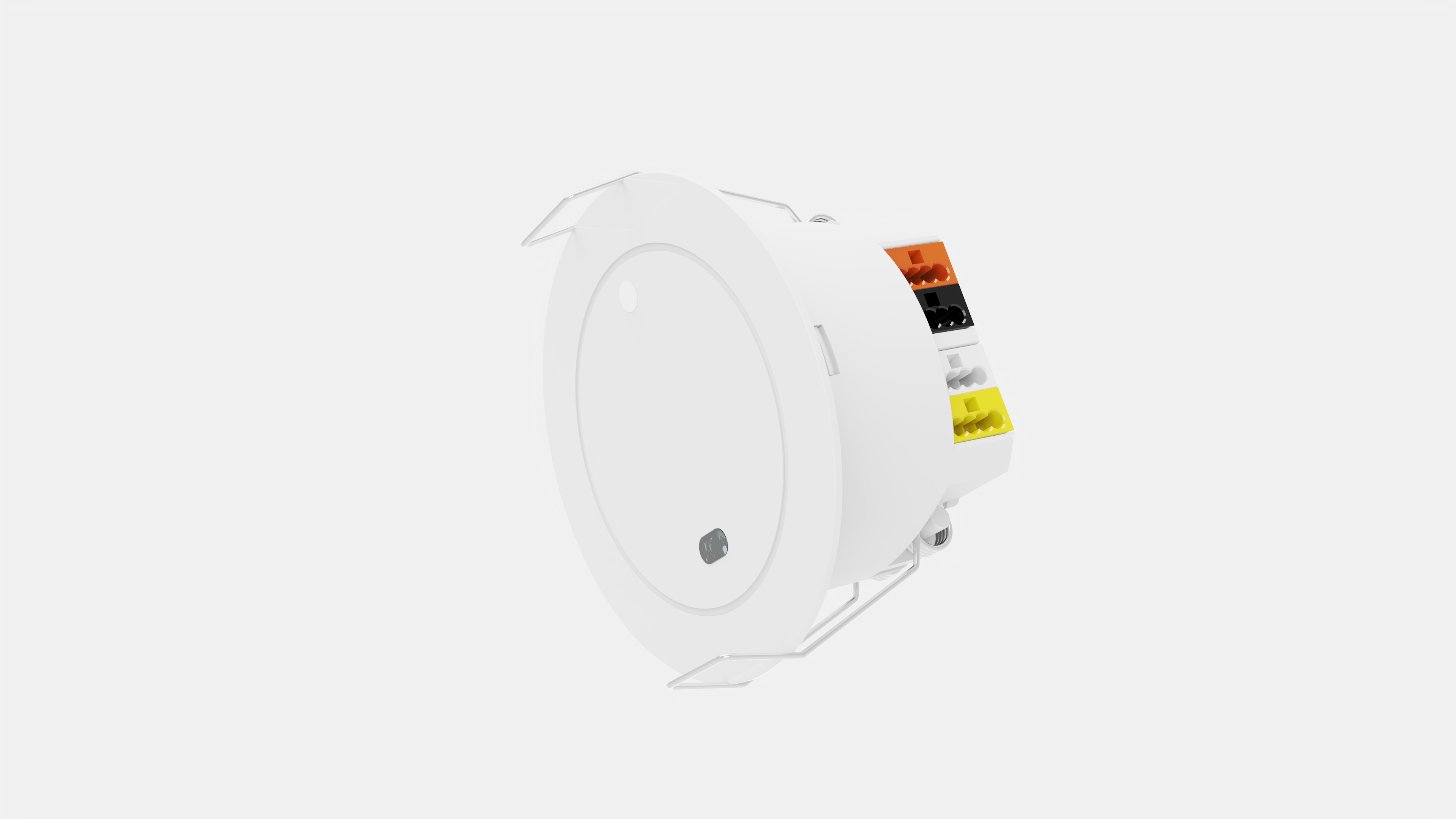

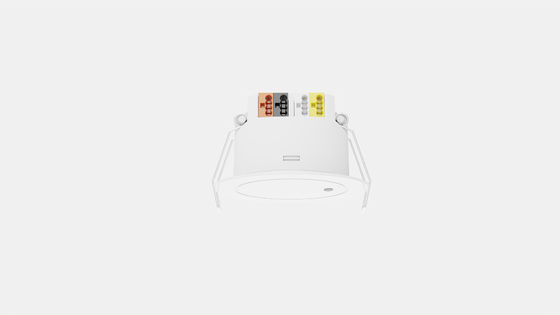

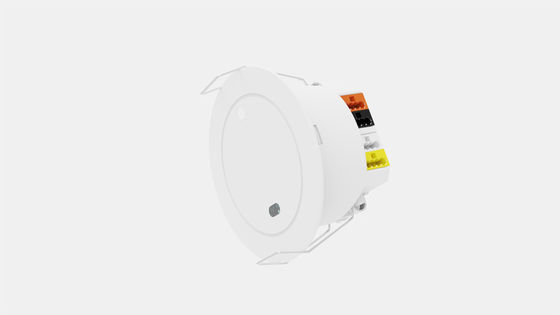

24G FMCW Mode KNX Detector Occupancy με ενσωματωμένο σύνδεσμο λεωφορείου KNX

24G FMCW λειτουργία ανιχνευτής πληρότητας KNX με ενσωματωμένο σύνδεσμο λεωφορείου KNX

1. Παραμέτροι

2Λειτουργία του προϊόντος

3. Διάσταση

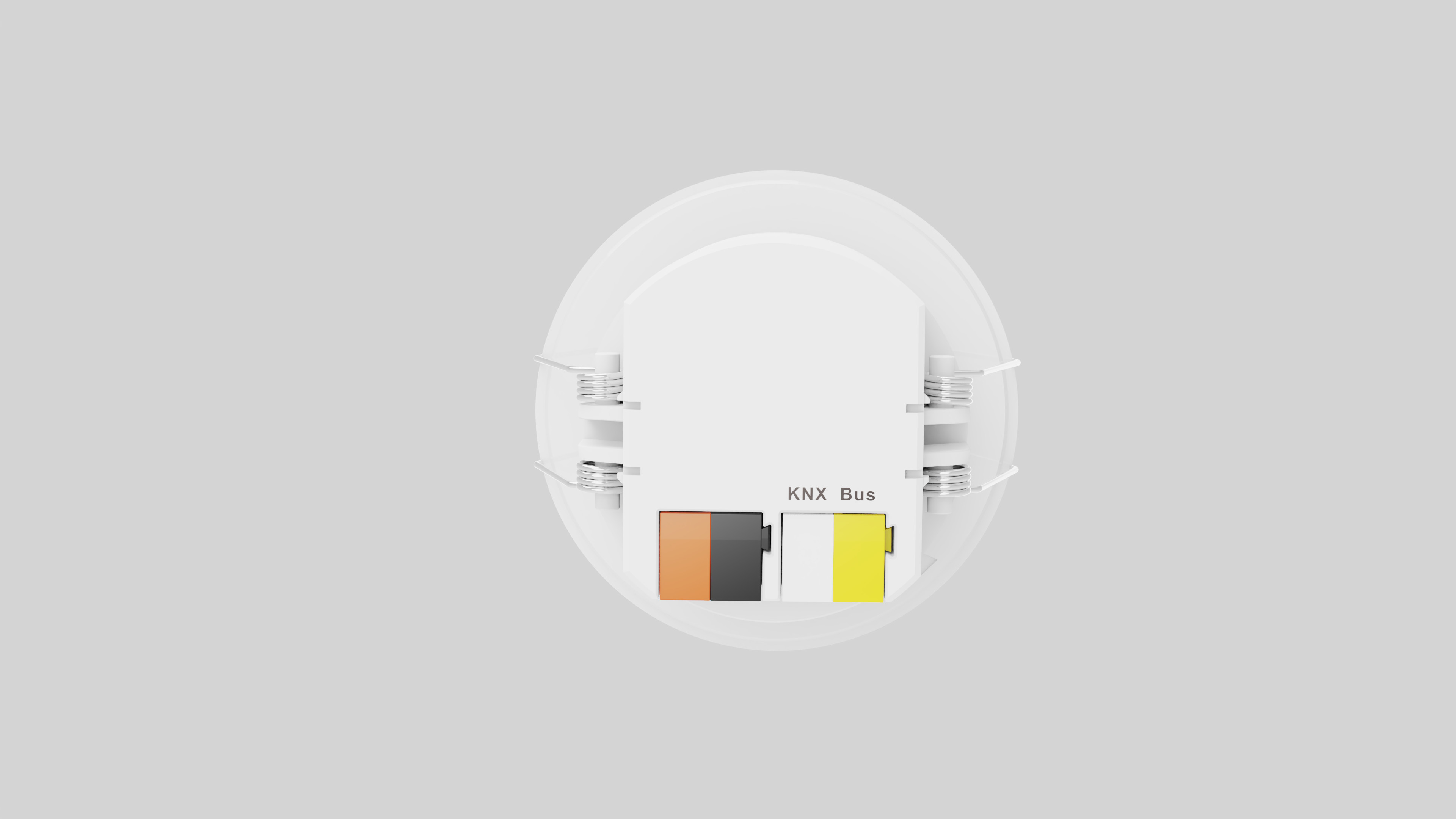

4. Ηλεκτρονική καλωδίωση

Προτάσεις σχεδιασμού καλωδίων:

1. KNX καλωδίωση λεωφορείου πρόταση χέρι με το χέρι στο τέλος, αστέρι ή καλωδίωση δέντρου δεν συνιστάται για να εξασφαλιστεί η σταθερότητα της μετάδοσης σήματος.

2Το καλώδιο καλωδίωσης λεωφορείου KNX συνιστά το πρότυπο καλώδιο προστασίας EIB KNX ή το καλώδιο δικτύου κατηγορίας 6, το μήκος του καλωδίου καλωδίωσης λεωφορείου συνιστάται να μην υπερβαίνει τα 400 μέτρα,και ο αριθμός των αισθητήρων που συνδέονται με ένα λεωφορείο συνιστάται να μην υπερβαίνει τα 12.

3Ο αριθμός των αισθητήρων που συνδέονται με ένα λεωφορείο πρέπει να λαμβάνει πλήρως υπόψη την τρέχουσα χωρητικότητα φορτίου της τροφοδοσίας ενέργειας:το οποίο είναι το άθροισμα των ρεύματος όλων των συσκευών KNX (συμπεριλαμβανομένων των αισθητήρων) δεν πρέπει να είναι μεγαλύτερο από το ρεύμα φόρτωσης της τροφοδοσίας KNX.

5. Ανίχνευση

6.Αρχιμοποίηση

Μετά την καθοδήγηση των φυσικών διευθύνσεων και τη ρύθμιση των παραμέτρων του καναλιού, ακολουθήστε τα παρακάτω βήματα:

(1) Σύνδεση της διεπαφής Bus.

(2) Ενεργοποιήστε το Bus και τη βοηθητική τροφοδοσία (σημείωση: βεβαιωθείτε ότι το προϊόν διαθέτει βοηθητική τροφοδοσία, διαφορετικά η συσκευή ενδέχεται να μην λειτουργήσει σωστά).

(3) Πατήστε τον διακόπτη προγραμματισμού του προϊόντος, το φως LED θα γίνει κόκκινο.

(4) Χρησιμοποιήστε τη διεπαφή λεωφορείου για να κατεβάσετε τη φυσική διεύθυνση μέσω του λογισμικού ETS. Το φως LED προγραμματισμού είναι απενεργοποιημένο για να υποδείξει ότι η λήψη της φυσικής διεύθυνσης έχει ολοκληρωθεί.

(5) Κατεβάστε την εφαρμογή αφού ορίσετε τις απαιτούμενες παραμέτρους εφαρμογής.

(6) Μετά τη λήψη της εφαρμογής, το προϊόν μπαίνει στην εκκίνηση. Κατά την εκκίνηση, η λειτουργία ανίχνευσης απενεργοποιείται. Μετά από 20S, η εκκίνηση ολοκληρώνεται,και το προϊόν λειτουργεί κανονικά;

Σημείωση: Παρακαλείστε να χρησιμοποιήσετε την τελευταία έκδοση του ETS 5 ή 5.7.2Παρακαλούμε να πάρετε το αρχείο διαμόρφωσης μηχανικής ETS αυτού του αισθητήρα από το προσωπικό πωλήσεων.

7Οδηγίες εγκατάστασης

Ενσωματωμένη εγκατάσταση στερέωσης

1. Τρεπάνιση τρύπας 50-55 mm
2. Ασφαλώς καλώδιο σύρμα στο τερματικό
3. Πατήστε το κουμπί προγράμματος
4. Βάλτε το συρματόσχοινο στην τρύπα και στερεώστε το καλά
5. Βεβαιωθείτε ότι ο αισθητήρας είναι σταθερά εγκατεστημένο

8. Προεπιλεγμένη ρύθμιση εργοστασίου

Περιοχή ανίχνευσης: 4m Χρόνος αναμονής: 30S Δείκτης φωτός: ανοιχτό Ευαισθησία: μέση ευαισθησία

9Το τηλεχειριστήριο της MH18

10Ανακοίνωση για την υποβολή αίτησης

Ο αισθητήρας κίνησης μικροκυμάτων είναι ένα ηλεκτρομαγνητικό προϊόν που έχει ως στόχο να ανιχνεύει κινούμενα αντικείμενα και πρέπει να είναι σταθερά στερεωμένο.Το ισχυρό ανακλαστικό υλικό όπως το μέταλλο ή η μεταλλική επίστρωση ή το κινούμενο κατοικίδιο ζώο ή ο κινούμενος ανεμιστήρας έχουν ψευδείς πιθανότητες ενεργοποίησης, έτσι πρέπει να εξετάσουμε την παρακάτω πτυχή κατά την εγκατάσταση

• Επειδή το ανθρώπινο σώμα αποτελείται από ηλεκτρολύτες και μπορεί να αντανακλά κύματα ραντάρ,ο αισθητήρας κίνησης μικροκυμάτων μας εφαρμόζει κυρίως την αρχή Doppler για τη μέτρηση της ανθρώπινης κίνησης και την έξοδο κατεχόμενη / άδεια κατάσταση
• Επειδή τα κύματα ραντάρ μπορούν να διαπεράσουν λεπτό γυαλί, λεπτό ξύλο και λεπτό πλαστικό, αλλά δεν μπορούν να διαπεράσουν τσιμεντένιους τοίχους ή μέταλλο για να ανιχνεύσουν την κίνηση, πρέπει να επιλέξετε τη σωστή τοποθεσία εγκατάστασης,ρυθμίζει την κατάλληλη ευαισθησία ανίχνευσης, και κρατήστε το χρόνο για να συναντήσετε το ιδανικό αποτέλεσμα της αίσθησης σας
• Επειδή ο αισθητήρας κίνησης μικροκυμάτων μας είναι σε συνεχή λειτουργία, το ρεύμα ισχύος του αισθητήρα μας θα εγγυηθεί τουλάχιστον ένα σταθερό 14mA
• Λόγω του αισθητήρα κίνησης μικροκυμάτων μας είναι KNX λεωφορείο-powered, θα πρέπει να συνδέσετε μια περιορισμένη ποσότητα αισθητήρα σε ένα βρόχο ((προτείνουμε όχι περισσότερα από 6 αισθητήρες σε ένα βρόχο)
• 5Ο δρομολογητής 5G και άλλοι ασύρματοι εξοπλισμός υψηλής ισχύος μπορεί να παρεμβαίνουν στον αισθητήρα κίνησης μικροκυμάτων, οπότε συνιστάται ένα διάστημα εγκατάστασης 2 μέτρων μεταξύ του αισθητήρα μας και αυτού του εξοπλισμού,και η ευαισθησία ανίχνευσης πρέπει να ρυθμίζεται με βάση τη σκηνή κατασκευής
• Η ροή του αέρα μπορεί να κλονίσει τον αισθητήρα κίνησης μικροκυμάτων, οπότε συνιστάται ένα διάστημα εγκατάστασης 2 μέτρων ανάμεσα στον αισθητήρα και την έξοδο αέρα ή το μεταλλικό υλικό.και η ευαισθησία ανίχνευσης πρέπει να ρυθμίζεται με βάση τη σκηνή κατασκευής
• Δεν θα πρέπει να υπάρχει κανένα υλικό μπλοκάρισμα όπως κρεμασμένο φωτισμό ή αγωγούς ακριβώς κάτω από τον αισθητήρα κίνησης μικροκυμάτων μας για να εξασφαλίσει την τακτική λειτουργία του
• Όταν εφαρμόζετε τον αισθητήρα κίνησης μας σε ένα βρόχο, μπορείτε να εφαρμόσετε έναν αισθητήρα για να ελέγξετε περισσότερους εξοπλισμούς KNX ή περισσότερους αισθητήρες για να ελέγξετε έναν εξοπλισμό.Μια λειτουργία συλλογής ημερήσιου φωτός είναι διαθέσιμη για τον αισθητήρα μας
