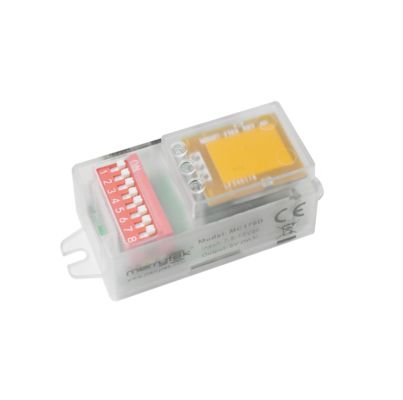

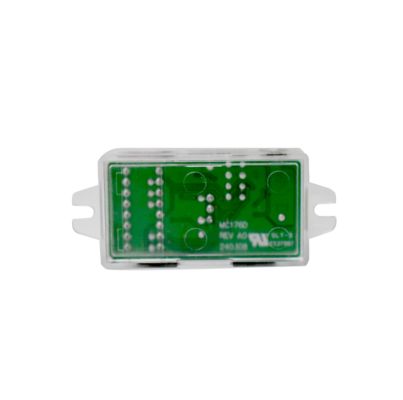

Αισθητήρας κίνησης μικροκυμάτων DC, με λειτουργία προτεραιότητας φωτός ημέρας, ρύθμιση διακόπτη DIP MC176D
| Τόπος καταγωγής | ΚΙΝΑ |
|---|---|
| Μάρκα | Merrytek |
| Πιστοποίηση | CE |
| Αριθμό μοντέλου | MC176D |
| Ποσότητα παραγγελίας min | 100pcs |
| Τιμή | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες | Τύπος φούσκας + διαχωριστικό χώρο + εξωτερικό κουτί (K=A) |
| Χρόνος παράδοσης | εντός 5 εργάσιμων ημερών για δείγματα και μικρές παραγγελίες· εντός 3-4 εβδομάδων για χύδην παραγγελ |
| Όροι πληρωμής | T/T, Western Union |
| Δυνατότητα προσφοράς | 10,000pcs ανά μήνα |
Λεπτομέρειες
| Ονομαστική τάση | 7,5-13VDC | Ρεύμα λειτουργίας | 16±2mA |
|---|---|---|---|
| Σήμα εξόδου | 5V pwm σήμα αποχώρησης | Συχνότητα εργασίας | 50,8 GHz ± 75 MHz, ζώνη ISM |
| Ύψος εγκατάστασης | 3 μέτρα (μέγιστο 6 μέτρα) | Θερμοκρασία εργασίας | Ενσωματωμένο: -25~60°C |
| Διάρκεια ζωής | 5 χρόνια εγγύηση@ta | ||
| Επισημαίνω | αισθητήρας κίνησης μικροκυμάτων με συλλογή φωτός ημέρας,αισθητήρας κίνησης DC μικροκυμάτων,Αισθητήρας μικροκυμάτων DIP Switch |
||
Περιγραφή προϊόντων
Αισθητήρας κίνησης συνεχούς ρεύματος μικροκυμάτων, με λειτουργία προτεραιότητας ημερήσιου φωτός, ρύθμιση διακόπτη DIP
Χαρακτηριστικά του προϊόντος
- 7.5-13VDC εισροή, συμβατή ισχύς συνεχούς ρεύματος ή με 12VDC
- Ηλεκτρονική τροφοδοσία οδηγού LED για βοηθητική ισχύ εξόδου
- 5V σήμα εξασθένισης PWM, 3 στάδια ή 2 στάδια εξασθένισης
- Ρυθμίσεις όλων των παραμέτρων αισθητήρα κίνησης από DIP
- Μοντέλο κεραίας χαμηλής αντίστασης με σχεδιασμό στήλης καθοδήγησης φωτός μικρού μεγέθους, μπορεί να μειώσει το άνοιγμα της πλακέτας λάμπας
- Λειτουργία προτεραιότητας ημερήσιου φωτός
Παράμετροι
| Εισαγωγή | |
|---|---|
| Διάταξη | 7.5-13VDC |
| ρεύμα λειτουργίας | 16±2mA |
| Τροχόπτωση | < 100mVp-p |
| Αποδόσεις | |
| Σημείο εξόδου | 5V σήμα εξασθένησης PWM |
| Αισθητήρας ηλιοφάνειας | |
| Οριακό όριο ημερήσιου φωτός | 5Lux/15Lux/50Lux/Αποκλειστικό |
| Προτεραιότητα της ημέρας | Ενεργοποιημένο |
| 5Lux | 15Lux |
| 15Lux | 50Lux |
| 50Lux | 100Lux |
| Επίπεδο εξασθένισης | 25% |
| Παραμέτρους ανίχνευσης | |
| Συχνότητα εργασίας | 50,8 GHz ± 75 MHz, ζώνη ISM |
| Δύναμη μετάδοσης | 1mW Μαξ. |
| Περιοχή ανίχνευσης | 100%/75%/50%/25% |
| Χρόνος αναμονής | 5s/90s/3min/10min |
| Περίοδος αναμονής | 0s/30s/10min/+∞ |
| Πεδίο ανίχνευσης (ακτίνα) | Εγκατάσταση στην οροφή ύψους 3 μέτρων: r≥4m@0,3m/s, r≥2,5m@1m/s· Οριζόντια εγκατάσταση ύψους 2 μέτρων: r≥8m@0,3m/s, r≥4m@1m/s |
| Υψόμετρος εγκατάστασης | 3 μέτρα (μέγιστο 6 μέτρα) |
| Περιβάλλον | |
| Θερμοκρασία λειτουργίας | Ενσωματωμένο: -25~60°C |
| Θέρμανση αποθήκευσης | -40°C...80°C, υγρασία ≤85% (μη συμπυκνωτική) |
| Πρότυπα πιστοποίησης | |
| Πιστοποιημένο | CE, RED (Εκκκρεμεί) |
| Περιβαλλοντικές απαιτήσεις | Συμμόρφωση με την RoHS 2.0, Απαιτήσεις εμβέλειας |
| Αξιολόγηση ΙΠ | IP20 |
| Άλλα | |
| Ηλεκτρονική καλωδίωση | Τερματικό 3,0 mm |
| Απαιτήσεις εγκατάστασης | ενσωματωμένη εγκατάσταση |
| Απαιτήσεις συσκευασίας | Τύπος φούσκας + διαχωριστικό χώρο + εξωτερικό κουτί (K=A) |
| Καθαρό βάρος | 13 ±2g |
| Ζωή | 5 έτη εγγύηση |
Περιγραφή λειτουργίας
| MC176D | Λειτουργία |
|---|---|
| Λειτουργία ON/OFF | Α/Χ |
| Δύο-βήματα λειτουργίας εξασθένισης | Η περίοδος αναμονής ορίζεται σε "+∞" |
| Δυνατότητα σκούρωσης τριών βημάτων | Η περίοδος αναμονής ορίζεται σε "30S/10min" |
| Συλλογή κατά τη διάρκεια της ημέρας | Α/Χ |
| Προτεραιότητα της ημέρας | Η περίοδος αναμονής ορίζεται σε "+∞" |
Διαγράμματα λειτουργίας
Λειτουργία ON/OFF (στοιχείο περιόδου αναμονής σε "0s")
Δύο-βήματα λειτουργίας εξασθένισης (στοποθεσία περιόδου αναμονής σε "+∞")
Λειτουργία αμβλύνειας 3 σταδίων (περίοδος αναμονής ρυθμίζεται σε "10S/1min/3min/5min/10min/30min")
Προτεραιότητα της ημέρας
Διαγράμματα
Μέγεθος (mm)
Ηλεκτρονική καλωδίωση, λειτουργία
Ρυθμίσεις διακόπτη DIP
| Περιοχή ανίχνευσης | Χρόνος αναμονής | Αισθητήρας ηλιοφάνειας | Περίοδος αναμονής | |
|---|---|---|---|---|
| Άνοιξε. | Κλείσ' το. | |||
| Είμαι 100% ενεργός. | Πάνω Πάνω 5S | Ενεργοποίηση 5Lux | 15Lux | ΕΝΕΣ ΕΝΕΣ |
| ΙΙ - Πάνω από 75% | - Στον 90ο. | - Σε 15Lux. | 50Lux | - Στις 30. |
| ΙΙΙ ΟΝ - 50% | Ενεργοποίηση - 3 λεπτά | Ενεργοποίηση - 50Lux | 100Lux | Ενεργοποίηση - 10 λεπτά |
| IV - - 25% | - - 10 λεπτά | - Απενεργοποιήστε. | - | - - +∞ |
Διάγραμμα ακτινοβολίας
Αρχιμοποίηση
Ο αισθητήρας θα ενεργοποιήσει το φως με 100% φωτεινότητα για πρώτη φορά και θα το απενεργοποιήσει μετά από 10 δευτερόλεπτα.
Προεπιλεγμένη ρύθμιση
Ευαισθησία: 100% χρόνος αναμονής: 5 δευτερόλεπτα Αισθητήρας ημερήσιου φωτός: απενεργοποίηση. Περίοδος αναμονής: 0S. Επίπεδο αμυδρίας αναμονής: 25%
Ανακοίνωση για την αίτηση
- Ο αισθητήρας πρέπει να εγκατασταθεί από επαγγελματία ηλεκτρολόγο. Παρακαλούμε διακόψτε το ρεύμα πριν από την εγκατάσταση, την καλωδίωση, την αλλαγή της ρύθμισης του διακόπτη DIP, κλπ.
- Η απόσταση ανίχνευσης σχετίζεται με παράγοντες όπως η ταχύτητα κίνησης του κινούμενου αντικειμένου, το μέγεθος του κινούμενου αντικειμένου, το ύψος εγκατάστασης, η γωνία εγκατάστασης,εάν το περιβάλλον εγκατάστασης είναι ανοιχτό, και το υλικό του ανακλαστήρα.
- Όταν ο αισθητήρας μικροκυμάτων είναι εγκατεστημένος στον τοίχο, η απόσταση ανίχνευσης θα αυξηθεί σημαντικά σε σύγκριση με εκείνη που είναι εγκατεστημένη στο ταβάνι.
- Οι παραμέτροι αισθητήρων ενδέχεται να χρειαστεί να επανασχηματιστούν σε διαφορετικά περιβάλλοντα εγκατάστασης, παρακαλούμε ανατρέξτε στις ακόλουθες οδηγίες ή επικοινωνήστε με τον κατασκευαστή.
- Αυτός ο αισθητήρας είναι μόνο για χρήση σε εσωτερικούς χώρους, έξω άνεμος και βροχή, και τα γύρω κινούμενα αντικείμενα θα προκαλέσουν ψευδή ενεργοποίηση.
- Το ύψος εγκατάστασης του αισθητήρα δεν μπορεί να υπερβαίνει τα 6 μέτρα και το βέλτιστο ύψος είναι 3 μέτρα· η απόσταση μεταξύ των δύο αισθητήρων πρέπει να είναι μεγαλύτερη από 3 μέτρα.
- Όταν ο αισθητήρας είναι εγκατεστημένος σε μια μεταλλική λάμπα, σε μεταλλική ανακλαστική επιφάνεια ή σε στενό κλειστό περιβάλλον, τα μικροκύματα αντανακλούνται πολλές φορές και προκαλούν ψευδή ενεργοποίηση.
- Παρακαλείστε να βεβαιωθείτε ότι δεν υπάρχουν κινητά σήματα όπως ανεμιστήρες, κινητήρες συνεχούς ρεύματος, σωλήνες αποχέτευσης, εξαγωγές αέρα κλπ. γύρω από τον αισθητήρα, διαφορετικά ο αισθητήρας μπορεί να προκαλέσει ψευδή ενεργοποίηση.
- Τα μικροκύματα δεν μπορούν να διεισδύσουν στο μέταλλο, να αποφεύγεται η εγκατάσταση σε κλειστά ή ημι-κλειστά μεταλλικά λαμπτήρα και δεν πρέπει να υπάρχει μέταλλο ή γυαλί που να εμποδίζει το προϊόν.
- Αισθητήρας με διαφορετικό οδηγό PWM / 0-10V, η επίδραση χαμηλού φωτός μπορεί να είναι διαφορετική.
- Πρέπει να χρησιμοποιείται τροφοδοσία συνεχούς ρεύματος με σταθερή τάση εξόδου και χαμηλό συντελεστή κυματισμού.
- Οι προδιαγραφές και οι παραμέτροι του προϊόντος μπορούν να βελτιστοποιηθούν χωρίς προηγούμενη ειδοποίηση.
