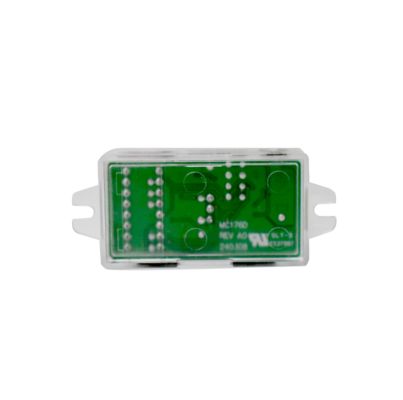

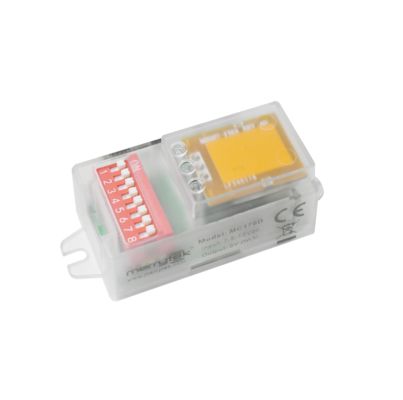

Δυνατό να μειωθεί η ακτινοβολία του μικροκυμάτων, διαθέσιμο τηλεχειριστήριο, λειτουργία προτεραιότητας ηλίου MC176D 99
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | Merrytek |
| Πιστοποίηση | CE |
| Αριθμό μοντέλου | MC176D 99 |
| Ποσότητα παραγγελίας min | 100pcs |
| Τιμή | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες | Τύπος φούσκας + διαχωριστικό χώρο + εξωτερικό κουτί (K=A) |
| Χρόνος παράδοσης | εντός 5 εργάσιμων ημερών για δείγματα και μικρές παραγγελίες· εντός 3-4 εβδομάδων για χύδην παραγγελ |
| Όροι πληρωμής | T/T, Western Union |
| Δυνατότητα προσφοράς | 10,000pcs ανά μήνα |
Λεπτομέρειες
| Ονομαστική τάση | 7,5-13VDC | Ρεύμα λειτουργίας | 16±2mA |
|---|---|---|---|
| Σήμα εξόδου | 5V pwm σήμα αποχώρησης | Συχνότητα εργασίας | 50,8 GHz ± 75 MHz, ζώνη ISM |
| Ύψος εγκατάστασης | 3 μέτρα (μέγιστο 6 μέτρα) | Θερμοκρασία εργασίας | Ενσωματωμένο: -25~60°C |
| Διάρκεια ζωής | 5 χρόνια εγγύηση@ta | ||
| Επισημαίνω | Νέος αισθητήρας κίνησης μικροκυμάτων συνεχούς ρεύματος,αισθητήρας κίνησης μικροκυμάτων με τηλεχειριστήριο,αισθητήρας κίνησης μικροκυμάτων προτεραιότητας ημερήσιας φωτεινής ακτινοβολίας |
||
Περιγραφή προϊόντων
Αισθητήρας κίνησης μικροκυμάτων με δυνατότητα ρύθμισης φωτεινότητας DC
Διαθέσιμο τηλεχειριστήριο, Λειτουργία Προτεραιότητας Φυσικού Φωτισμού
Αισθητήρας κίνησης μικροκυμάτων DC με λειτουργία συγκομιδής φυσικού φωτισμού και δυνατότητα τηλεχειρισμού.
Χαρακτηριστικά Προϊόντος
- Είσοδος 7.5-13VDC, Συμβατό με τροφοδοτικό DC ή 12VDC
- Τροφοδοσία οδηγού LED για βοηθητική έξοδο ισχύος
- Σήμα PWM 5V για ρύθμιση φωτεινότητας, 3 βήματα ή 2 βήματα ρύθμισης
- Όλες οι ρυθμίσεις παραμέτρων του αισθητήρα κίνησης μέσω τηλεχειριστηρίου και DIP
- Μονάδα κεραίας χαμηλής αντίστασης με σχεδιασμό στήλης οδηγού φωτός, μικρό μέγεθος, μπορεί να μειώσει το άνοιγμα της πλακέτας φωτιστικού
- Λειτουργία προτεραιότητας φυσικού φωτισμού
Τεχνικές Παράμετροι
| Είσοδος | |
|---|---|
| Ονομαστική τάση | 7.5-13VDC |
| Ρεύμα λειτουργίας | 16±2mA |
| Τάση κυμάτωσης | < 100mVp-p |
| Έξοδος | |
| Σήμα εξόδου | Σήμα PWM 5V για ρύθμιση φωτεινότητας |
| Αισθητήρας Φυσικού Φωτισμού | |
| Κατώφλι φυσικού φωτισμού | 5Lux/15Lux/50Lux/Απενεργοποίηση |
| Προτεραιότητα φυσικού φωτισμού | ΕΝΕΡΓΟ | ΑΠΕΝΕΡΓΟ |
| 5Lux | 15Lux |
| 15Lux | 50Lux |
| 50Lux | 100Lux |
| Επίπεδο ρύθμισης φωτεινότητας | 25% |
Παράμετροι Ανίχνευσης
| Συχνότητα λειτουργίας | 5.8GHz ±75MHz, ζώνη ISM |
| Ισχύς εκπομπής | 1mW Μέγ. |
| Περιοχή Ανίχνευσης | 100%/75%/50%/25% |
| Χρόνος Αναμονής | 5s/90s/3min/10min |
| Περίοδος Αναμονής | 0s/30s/10min/+∞ |
| Εύρος ανίχνευσης (ακτίνα) | Οροφή εγκατάστασης ύψους 3μ: r≥4m@0.3m/s, r≥2.5m@1m/s; Οριζόντια εγκατάσταση ύψους 2μ: r≥8m@0.3m/s, r≥4m@1m/s |
| Ύψος εγκατάστασης | 3μ (6μ Μέγ.) |
Περιβαλλοντικές Προδιαγραφές
| Θερμοκρασία λειτουργίας | Ενσωματωμένη: -25~60℃ |
| Θερμοκρασία αποθήκευσης | -40℃...80℃, υγρασία ≤85% (χωρίς συμπύκνωση) |
Πιστοποιήσεις
| Πιστοποιημένο | CE, RED (Σε εκκρεμότητα) |
| Περιβαλλοντικές απαιτήσεις | Συμμόρφωση με RoHS 2.0, Reach |
| Βαθμολογία IP | IP20 |
Πρόσθετες Προδιαγραφές
| Καλωδίωση | Ακροδέκτης 3 ακίδων 2.0mm |
| Απαιτήσεις εγκατάστασης | ενσωματωμένη εγκατάσταση |
| Απαιτήσεις συσκευασίας | Φούσκα + διαχωριστικό + εξωτερικό κουτί (K=A) |
| Καθαρό βάρος | 13 ±2g |
| Διάρκεια ζωής | 5 Χρόνια Εγγύηση@Ta |
Περιγραφή Λειτουργίας
| MC176D 99 | Λειτουργία |
|---|---|
| Λειτουργία ON/OFF | Δ/Υ |
| Λειτουργία ρύθμισης φωτεινότητας δύο βημάτων | Περίοδος αναμονής ορισμένη σε "+∞" |
| Λειτουργία ρύθμισης φωτεινότητας τριών βημάτων | Περίοδος αναμονής ορισμένη σε "30S/10min" |
| Συγκομιδή φυσικού φωτισμού | Δ/Υ |
| Προτεραιότητα φυσικού φωτισμού | Περίοδος αναμονής ορισμένη σε "+∞" |
Διαγράμματα Λειτουργίας
Λειτουργία ON/OFF (περίοδος αναμονής ορισμένη σε "0s")
Λειτουργία ρύθμισης φωτεινότητας 2 βημάτων (περίοδος αναμονής ορισμένη σε "+∞")
Λειτουργία ρύθμισης φωτεινότητας 3 βημάτων (περίοδος αναμονής ορισμένη σε "10S/1min/3min/5min/10min/30min")
Προτεραιότητα Φυσικού Φωτισμού
Διαγράμματα Προϊόντος
Διαστάσεις (mm)
Διάγραμμα Καλωδίωσης
Διάγραμμα Λειτουργίας
Ρυθμίσεις Διακόπτη DIP
| Περιοχή Ανίχνευσης | Χρόνος Αναμονής | Αισθητήρας Φυσικού Φωτισμού | Περίοδος Αναμονής |
|---|---|---|---|
| ① ΕΝΕΡΓΟ ΕΝΕΡΓΟ 100% | ΕΝΕΡΓΟ ΕΝΕΡΓΟ 5S | ΕΝΕΡΓΟ ΕΝΕΡΓΟ 5Lux 15Lux | ΕΝΕΡΓΟ ΕΝΕΡΓΟ 0S |
| ② - ΕΝΕΡΓΟ 75% | - ΕΝΕΡΓΟ 90S | - ΕΝΕΡΓΟ 15Lux 50Lux | - ΕΝΕΡΓΟ 30S |
| ③ ΕΝΕΡΓΟ - 50% | ΕΝΕΡΓΟ - 3min | ΕΝΕΡΓΟ - 50Lux 100Lux | ΕΝΕΡΓΟ - 10min |
| ④ - - 25% | - - 10min | - - Απενεργοποίηση - | - - +∞ |
Διάγραμμα Ακτινοβολίας
Τηλεχειριστήριο MH10
Αρχικοποίηση
Ο αισθητήρας θα ανάψει το φως στο 100% φωτεινότητας για πρώτη φορά και θα το σβήσει μετά από 10 δευτερόλεπτα. Κατά τη διάρκεια της περιόδου αρχικοποίησης, δεν θα ανιχνευθεί κανένα εξωτερικό σήμα κίνησης.
Προεπιλεγμένες Ρυθμίσεις
Ευαισθησία: 100% Χρόνος αναμονής: 5s Αισθητήρας Φυσικού Φωτισμού: Απενεργοποίηση; Περίοδος αναμονής: 0S; Επίπεδο ρύθμισης φωτεινότητας αναμονής: 25%
Οδηγίες Εφαρμογής
- Ο αισθητήρας πρέπει να εγκατασταθεί από επαγγελματία ηλεκτρολόγο. Παρακαλούμε κόψτε την τροφοδοσία πριν από την εγκατάσταση, την καλωδίωση, την αλλαγή της ρύθμισης του διακόπτη DIP κ.λπ.
- Η απόσταση ανίχνευσης σχετίζεται με παράγοντες όπως η ταχύτητα κίνησης του κινούμενου αντικειμένου, το μέγεθος του κινούμενου αντικειμένου, το ύψος εγκατάστασης, η γωνία εγκατάστασης, εάν το περιβάλλον εγκατάστασης είναι ανοιχτό και το υλικό του ανακλαστήρα.
- Όταν ο αισθητήρας μικροκυμάτων εγκαθίσταται στον τοίχο, η απόσταση ανίχνευσης θα αυξηθεί σημαντικά σε σύγκριση με την εγκατάσταση στην οροφή.
- Οι παράμετροι του αισθητήρα ενδέχεται να χρειαστούν επαναδιαμόρφωση σε διαφορετικά περιβάλλοντα εγκατάστασης, ανατρέξτε στις παρακάτω οδηγίες ή επικοινωνήστε με τον κατασκευαστή.
- Αυτός ο αισθητήρας είναι μόνο για εσωτερική χρήση, ο εξωτερικός άνεμος και η βροχή, και τα γύρω κινούμενα αντικείμενα θα προκαλέσουν ψευδείς ενεργοποιήσεις.
- Το ύψος εγκατάστασης του προϊόντος αισθητήρα δεν μπορεί να υπερβαίνει τα 6 μέτρα, και το βέλτιστο ύψος είναι 3 μέτρα. η απόσταση μεταξύ των δύο αισθητήρων πρέπει να είναι μεγαλύτερη από 3 μέτρα.
- Όταν ο αισθητήρας εγκαθίσταται σε μεταλλικό φωτιστικό, σε μεταλλική ανακλαστική επιφάνεια ή σε στενό κλειστό περιβάλλον, τα μικροκύματα θα ανακλώνται πολλαπλές φορές και θα προκαλέσουν ψευδείς ενεργοποιήσεις.
- Βεβαιωθείτε ότι δεν υπάρχουν κινούμενα σήματα όπως ανεμιστήρες, κινητήρες DC, σωλήνες αποχέτευσης, έξοδοι αέρα κ.λπ. γύρω από τον αισθητήρα, διαφορετικά ο αισθητήρας μπορεί να προκαλέσει ψευδείς ενεργοποιήσεις.
- Τα μικροκύματα δεν μπορούν να διεισδύσουν στο μέταλλο, αποφύγετε την εγκατάσταση σε κλειστά ή ημίκλειστα μεταλλικά φωτιστικά, και δεν πρέπει να υπάρχει μέταλλο ή γυαλί που να εμποδίζει το προϊόν.
- Αισθητήρας με διαφορετικό οδηγό PWM / 0-10V, το αποτέλεσμα χαμηλού φωτισμού μπορεί να διαφέρει.
- Πρέπει να χρησιμοποιείται ένα σταθεροποιημένο τροφοδοτικό DC με σταθερή τάση εξόδου και χαμηλό συντελεστή κυμάτωσης. Η κυμάτωση του τροφοδοτικού πρέπει να είναι μικρότερη από 100mV. το ρεύμα φορτίου πρέπει να είναι μεγαλύτερο από 25mA.
- Οι προδιαγραφές και οι παράμετροι του προϊόντος ενδέχεται να βελτιστοποιηθούν χωρίς προηγούμενη ειδοποίηση.
