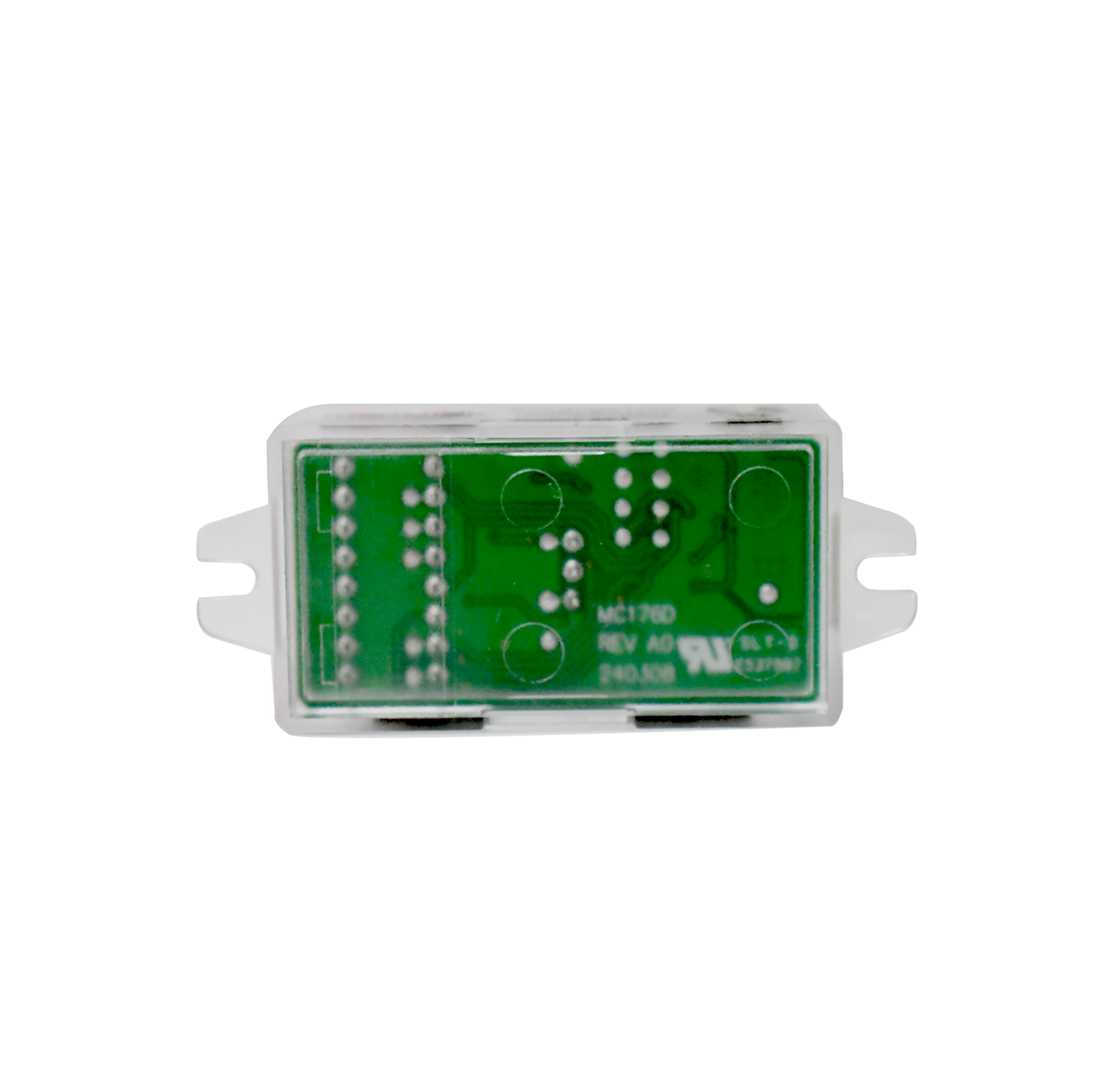

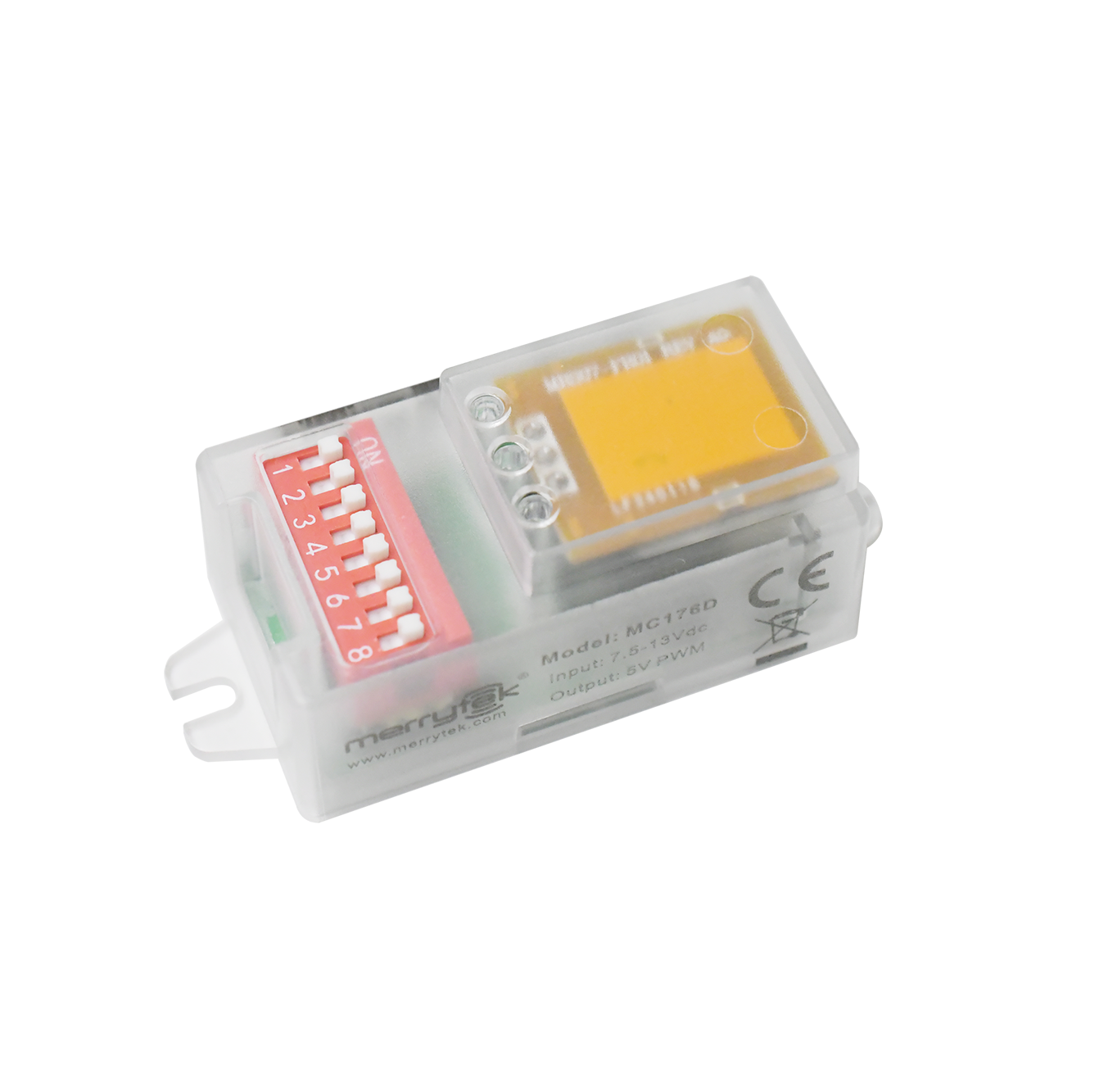

Αισθητήρας Κίνησης DC Μικροκυμάτων, Με Λειτουργία Προτεραιότητας Φωτός Ημέρας, Ρύθμιση Διακοπτών DIP
| Τόπος καταγωγής | ΚΙΝΑ |
|---|---|
| Μάρκα | Merrytek |
| Πιστοποίηση | CE |
| Αριθμό μοντέλου | MC176D |
| Ποσότητα παραγγελίας min | 100pcs |
| Τιμή | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες | Τύπος φούσκας + διαχωριστικό χώρο + εξωτερικό κουτί (K=A) |
| Χρόνος παράδοσης | εντός 5 εργάσιμων ημερών για δείγματα και μικρές παραγγελίες· εντός 3-4 εβδομάδων για χύδην παραγγελ |
| Όροι πληρωμής | T/T, Western Union |
| Δυνατότητα προσφοράς | 10,000pcs ανά μήνα |
Λεπτομέρειες
| Ονομαστική τάση | 7,5-13VDC | Ρεύμα εργασίας | 16±2mA |
|---|---|---|---|
| Σήμα εξόδου | 5V pwm σήμα αποχώρησης | Συχνότητα εργασίας | 50,8 GHz ± 75 MHz, ζώνη ISM |
| Ύψος εγκατάστασης | 3 μέτρα (μέγιστο 6 μέτρα) | Θερμοκρασία εργασίας | Ενσωματωμένο: -25~60°C |
| Διάρκεια ζωής | 5 χρόνια εγγύηση@ta | ||
| Επισημαίνω | αισθητήρας κίνησης μικροκυμάτων με συλλογή φωτός ημέρας,αισθητήρας κίνησης DC μικροκυμάτων,Αισθητήρας μικροκυμάτων DIP Switch |
||
Περιγραφή προϊόντων
Αισθητήρας κίνησης μικροκυμάτων DC, με λειτουργία προτεραιότητας φωτός ημέρας, ρύθμιση διακοπτών DIP
Χαρακτηριστικά προϊόντος
- Είσοδος 7.5-13VDC, αντιστοίχιση τροφοδοσίας DC ή με 12VDC
- Παροχή οδηγού LED για βοηθητική έξοδο ισχύος
- Σήμα PWM 5V dimming, 3 βημάτων ή 2 βημάτων dimming
- Όλες οι ρυθμίσεις παραμέτρων αισθητήρα κίνησης από DIP
- Μονάδα κεραίας χαμηλής σύνθετης αντίστασης με σχεδιασμό στήλης οδηγού φωτός μικρού μεγέθους, μπορεί να μειώσει το άνοιγμα της πλακέτας λαμπτήρα
- Λειτουργία προτεραιότητας φωτός ημέρας
Παράμετροι
| Είσοδος | |
|---|---|
| Ονομαστική τάση | 7.5-13VDC |
| Ρεύμα λειτουργίας | 16±2mA |
| Τάση κυματισμού | < 100mVp-p |
| Έξοδος | |
| Σήμα εξόδου | Σήμα PWM 5V dimming |
| Αισθητήρας φωτός ημέρας | |
| Κατώφλι φωτός ημέρας | 5Lux/15Lux/50Lux/Απενεργοποίηση |
| Προτεραιότητα φωτός ημέρας | ΕΝΕΡΓΟ | ΑΝΕΝΕΡΓΟ |
| 5Lux | 15Lux |
| 15Lux | 50Lux |
| 50Lux | 100Lux |
| Επίπεδο dimming | 25% |
| Παράμετροι ανίχνευσης | |
| Συχνότητα λειτουργίας | 5.8GHz ±75MHz, ζώνη ISM |
| Ισχύς εκπομπής | 1mW Max. |
| Περιοχή ανίχνευσης | 100%/75%/50%/25% |
| Χρόνος διατήρησης | 5s/90s/3min/10min |
| Περίοδος αναμονής | 0s/30s/10min/+∞ |
| Εύρος ανίχνευσης (ακτίνα) | Εγκατάσταση οροφής 3m ύψος: r≥4m@0.3m/s, r≥2.5m@1m/s; Οριζόντια εγκατάσταση 2m ύψος: r≥8m@0.3m/s, r≥4m@1m/s |
| Ύψος εγκατάστασης | 3m (6m Max) |
| Περιβάλλον | |
| Θερμοκρασία λειτουργίας | Ενσωματωμένο: -25~60℃ |
| Θερμοκρασία αποθήκευσης | -40℃…80℃, υγρασία ≤85% (χωρίς συμπύκνωση) |
| Πρότυπα πιστοποίησης | |
| Πιστοποιημένο | CE, RED (Εκκρεμεί) |
| Περιβαλλοντικές απαιτήσεις | Συμμορφώνεται με τις απαιτήσεις RoHS 2.0, Reach |
| Βαθμός IP | IP20 |
| Άλλο | |
| Καλωδίωση | Τερματικό 3pin 2.0mm |
| Απαιτήσεις εγκατάστασης | ενσωματωμένη εγκατάσταση |
| Απαιτήσεις συσκευασίας | Τσάντα με φυσαλίδες + διαχωριστικό + εξωτερικό κουτί (K=A) |
| Καθαρό βάρος | 13 ±2g |
| Διάρκεια ζωής | 5 χρόνια εγγύηση@Ta |
Περιγραφή λειτουργίας
| MC176D | Λειτουργία |
|---|---|
| Λειτουργία ON/OFF | Δεν ισχύει |
| Λειτουργία dimming δύο βημάτων | Η περίοδος αναμονής ρυθμίζεται σε "+∞" |
| Λειτουργία dimming τριών βημάτων | Η περίοδος αναμονής ρυθμίζεται σε "30S/10min" |
| Συλλογή φωτός ημέρας | Δεν ισχύει |
| Προτεραιότητα φωτός ημέρας | Η περίοδος αναμονής ρυθμίζεται σε "+∞" |
Διαγράμματα λειτουργίας
Λειτουργία On/OFF (ρυθμίστε την περίοδο αναμονής σε "0s")
Λειτουργία 2 βημάτων Dimming (ρυθμίστε την περίοδο αναμονής σε "+∞")
Λειτουργία dimming 3 βημάτων (η περίοδος αναμονής ρυθμίζεται σε "10S/1min/3min/5min/10min/30min")
Προτεραιότητα φωτός ημέρας
Διαγράμματα
Διάσταση(mm)
Καλωδίωση, Λειτουργία
Ρύθμιση διακοπτών DIP
| Περιοχή ανίχνευσης | Χρόνος διατήρησης | Αισθητήρας φωτός ημέρας | Περίοδος αναμονής | |
|---|---|---|---|---|
| Ενεργοποίηση | Απενεργοποίηση | |||
| Ⅰ ΕΝΕΡΓΟ ΕΝΕΡΓΟ 100% | ΕΝΕΡΓΟ ΕΝΕΡΓΟ 5S | ΕΝΕΡΓΟ ΕΝΕΡΓΟ 5Lux | 15Lux | ΕΝΕΡΓΟ ΕΝΕΡΓΟ 0S |
| Ⅱ - ΕΝΕΡΓΟ 75% | - ΕΝΕΡΓΟ 90S | - ΕΝΕΡΓΟ 15Lux | 50Lux | - ΕΝΕΡΓΟ 30S |
| Ⅲ ΕΝΕΡΓΟ - 50% | ΕΝΕΡΓΟ - 3min | ΕΝΕΡΓΟ - 50Lux | 100Lux | ΕΝΕΡΓΟ - 10min |
| Ⅳ - - 25% | - - 10min | - - Απενεργοποίηση | - | - - +∞ |
Διάγραμμα ακτινοβολίας
Αρχικοποίηση
Ο αισθητήρας θα ανάψει το φως στο 100% της φωτεινότητας για πρώτη φορά και θα το σβήσει μετά από 10 δευτερόλεπτα. Κατά την περίοδο αρχικοποίησης, δεν θα ανιχνευθεί εξωτερικό σήμα ανίχνευσης κίνησης.
Προεπιλεγμένη ρύθμιση
Ευαισθησία: 100% Χρόνος διατήρησης: 5s Αισθητήρας φωτός ημέρας: Απενεργοποίηση; Περίοδος αναμονής: 0S; Επίπεδο αναμονής Dim: 25%
Ειδοποίηση εφαρμογής
- Ο αισθητήρας θα πρέπει να εγκατασταθεί από επαγγελματία ηλεκτρολόγο. Απενεργοποιήστε την τροφοδοσία πριν από την εγκατάσταση, την καλωδίωση, την αλλαγή της ρύθμισης του διακόπτη DIP κ.λπ.
- Η απόσταση ανίχνευσης σχετίζεται με παράγοντες όπως η ταχύτητα κίνησης του κινούμενου αντικειμένου, το μέγεθος του κινούμενου αντικειμένου, το ύψος εγκατάστασης, η γωνία εγκατάστασης, εάν το περιβάλλον εγκατάστασης είναι ανοιχτό και το υλικό του ανακλαστήρα.
- Όταν ο αισθητήρας μικροκυμάτων είναι εγκατεστημένος στον τοίχο, η απόσταση ανίχνευσης θα αυξηθεί σημαντικά σε σύγκριση με αυτήν που είναι εγκατεστημένη στην οροφή.
- Οι παράμετροι του αισθητήρα ενδέχεται να χρειαστεί να επαναδιαμορφωθούν σε διαφορετικά περιβάλλοντα εγκατάστασης, ανατρέξτε στις ακόλουθες οδηγίες ή επικοινωνήστε με τον κατασκευαστή.
- Αυτός ο αισθητήρας προορίζεται μόνο για εσωτερική χρήση, ο άνεμος και η βροχή σε εξωτερικούς χώρους και τα κινούμενα αντικείμενα γύρω θα προκαλέσουν ψευδή ενεργοποίηση.
- Το ύψος εγκατάστασης του προϊόντος αισθητήρα δεν μπορεί να υπερβαίνει τα 6 μέτρα και το βέλτιστο ύψος είναι 3 μέτρα. η απόσταση μεταξύ των δύο αισθητήρων θα πρέπει να είναι μεγαλύτερη από 3 μέτρα.
- Όταν ο αισθητήρας είναι εγκατεστημένος σε μεταλλικό λαμπτήρα, σε μεταλλική ανακλαστική επιφάνεια ή σε στενό κλειστό περιβάλλον, τα μικροκύματα θα ανακλώνται πολλαπλά και θα προκαλέσουν ψευδή ενεργοποίηση.
- Βεβαιωθείτε ότι δεν υπάρχουν κινούμενα σήματα όπως ανεμιστήρες, κινητήρες DC, σωλήνες αποχέτευσης, έξοδοι αέρα κ.λπ. γύρω από τον αισθητήρα, διαφορετικά ο αισθητήρας μπορεί να προκαλέσει ψευδή ενεργοποίηση.
- Τα μικροκύματα δεν μπορούν να διεισδύσουν στο μέταλλο, αποφύγετε την εγκατάσταση σε κλειστούς ή ημίκλειστους μεταλλικούς λαμπτήρες και δεν θα πρέπει να υπάρχει μέταλλο ή γυαλί που να εμποδίζει το προϊόν.
- Ο αισθητήρας με διαφορετικό οδηγό PWM / 0-10V, το εφέ χαμηλού φωτισμού μπορεί να είναι διαφορετικό.
- Πρέπει να χρησιμοποιηθεί τροφοδοτικό DC ρυθμισμένο με σταθερή τάση εξόδου και χαμηλό συντελεστή κυματισμού. Ο κυματισμός της τροφοδοσίας θα πρέπει να είναι μικρότερος από 100mV. το ρεύμα φορτίου θα πρέπει να είναι μεγαλύτερο από 25mA.
- Οι προδιαγραφές και οι παράμετροι του προϊόντος ενδέχεται να βελτιστοποιηθούν χωρίς προηγούμενη ειδοποίηση.
