5W διάρκεια 3 ωρών, τάση 20-60Vdc, πακέτο έκτακτης ανάγκης μη συντηρούμενο με δυνατότητα εναλλαγής μεταξύ αυτο-δοκιμής και χειροκίνητου διακόπτη δοκιμής
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | Merrytek |
| Πιστοποίηση | CE, UKCA, UN38.3, MSDS |
| Αριθμό μοντέλου | KE023-05AM180HE |
| Ποσότητα παραγγελίας min | 100 |
| Τιμή | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες | Συσκευάζεται αρχικά σε σακούλα με φυσαλίδες και στη συνέχεια ενισχύεται με χαρτόνια για εξωτερική συ |
| Χρόνος παράδοσης | 1, δείγμα και μικρή παραγγελία: εντός 5 εργάσιμων ημερών από τη λήψη της πληρωμής σας. 2, μαζική παρ |
| Όροι πληρωμής | T/T ή Western Union |
| Δυνατότητα προσφοράς | 10,000pcs ανά μήνα |
Λεπτομέρειες
| Ονομαστική τάση εισόδου | 220-240Vac 50Hz /60Hz | Δύναμη έκτακτης ανάγκης | 5W |
|---|---|---|---|
| Ώρα Έκτακτης Ανάγκης | 3 ώρες | Εγγύηση | 5 έτη (συμπεριλαμβανομένης της μπαταρίας) |
| Τεχνική διάταξη | 20-60Vdc | Θερμοκρασία εργασίας | 0 ℃ ~ 50 ℃ |
| Διαβάθμιση IP | IP20 | Τύπος μπαταρίας | ΖωήPO4 6.4V 3600mAh |
| Επισημαίνω | Οδηγός έκτακτης ανάγκης LED 5W,Πακέτο έκτακτης ανάγκης 20-60Vdc,Οδηγός έκτακτης ανάγκης αυτο-δοκιμής |
||
Περιγραφή προϊόντων
5W 3-Ώρες Διάρκεια 20-60VDC Μη Συντηρούμενο Πακέτο Έκτακτης Ανάγκης με Αυτοέλεγχο & Διακόπτη Χειροκίνητου Ελέγχου
Επισκόπηση Προϊόντος
Σταθερή έξοδος ισχύος LED τροφοδοτικό έκτακτης ανάγκης με ευρύ φάσμα τάσης εξόδου, με εναλλαγή ρελέ εισόδου και ολοκληρωμένες λειτουργίες προστασίας.
Βασικά Χαρακτηριστικά
- Σταθερή έξοδος ισχύος με ευρύ φάσμα τάσης (20-60VDC)
- Τεχνολογία εναλλαγής ρελέ εισόδου
- Πολλαπλές λειτουργίες προστασίας: υπερφόρτιση μπαταρίας, υπερ-εκφόρτιση και προστασία βραχυκυκλώματος εξόδου
- Εναλλαγή μεταξύ λειτουργιών Αυτοελέγχου και Χειροκίνητου Ελέγχου
Τεχνικές Προδιαγραφές
Παράμετροι Φόρτισης
| Παράμετρος | KE023-05AM180HE |
|---|---|
| Ονομαστική τάση εισόδου | 220-240Vac 50Hz /60Hz |
| Ονομαστικό ρεύμα εισόδου | 0.06A Max. @230Vac |
| Ρεύμα εισόδου ρεύματος | 10A(twidth=100uS 50% Ipeak )@230Vac(Ψυχρή εκκίνηση σε πλήρες φορτίο) |
| Συντελεστής ισχύος | ≥0.5@230Vac |
| Ισχύς εισόδου | <4W |
| Ρεύμα φόρτισης μπαταρίας (Μέγιστο) | 350mA |
| Χρόνος φόρτισης μπαταρίας | 24 ώρες Μέγ. |
Παράμετροι Έκτακτης Ανάγκης
| Παράμετρος | Προδιαγραφή |
|---|---|
| Λειτουργία λειτουργίας | Λειτουργία έκτακτης ανάγκης |
| Τύπος φορτίου | LED |
| Ισχύς έκτακτης ανάγκης | 5W |
| Χρόνος έκτακτης ανάγκης | 3 ώρες |
| Ρεύμα εξόδου φορτίου | 250-80mA |
| Τάση εξόδου φορτίου | 20-60VDC |
Προδιαγραφές Μπαταρίας
| Μπαταρία ιόντων λιθίου | 6.4V 3600mAh (η χωρητικότητα πληροί τον χρόνο έκτακτης ανάγκης στους 25℃) |
|---|---|
| Εγγύηση μπαταρίας | 5 χρόνια |
Απαιτήσεις οδηγού
| Ρεύμα υπερτάσης | 8A |
|---|---|
| Ρεύμα εισόδου | 3A Max. |
| Ρεύμα εξόδου | 2A |
Κατάσταση Ένδειξης LED
| Κατάσταση | Λόγος | Ένδειξη φόρτισης |
|---|---|---|
| Η μπαταρία είναι πλήρως φορτισμένη και λειτουργική | Τυπική καθημερινή χρήση | Σταθερό πράσινο |
| Φόρτιση μπαταρίας | Αρχική φόρτιση/Επαναφόρτιση μπαταρίας | Αναβοσβήνει πράσινο 1 δευτ. on 1 δευτ. off |
| Αυτόματος έλεγχος 3 ωρών (κάθε 12 μήνες) | Περιοδικός αυτοέλεγχος | Αναβοσβήνει πράσινο 3 δευτ. on 1 δευτ. off |
| Αυτόματος έλεγχος 5 λεπτών (κάθε 30 ημέρες) | Περιοδικός αυτοέλεγχος | Αναβοσβήνει πράσινο 3 δευτ. on 3 δευτ. off |
| Σφάλμα δοκιμής διάρκειας | Απέτυχε η ετήσια δοκιμή 3 ωρών | Αναβοσβήνει κόκκινο 0.5 δευτ. on 0.5 δευτ. off |
| Σφάλμα LED | Δεν είναι συνδεδεμένο ή κατεστραμμένο/ελαττωματικό | Αναβοσβήνει κόκκινο 2 δευτ. on - 2 δευτ. off |
| Μπαταρία αποσυνδεδεμένη/Ελαττωματική | Δεν είναι συνδεδεμένο ή κατεστραμμένο/ελαττωματικό | Σταθερό κόκκινο |
Λειτουργίες προστασίας
- Προστασία υπερφόρτισης/βαθιάς εκφόρτισης μπαταρίας: Ναι
- Προστασία υπέρτασης εξόδου: Ναι
- Προστασία υπερφόρτωσης εξόδου: Ναι
- Προστασία βραχυκυκλώματος εξόδου: Ναι
Λειτουργικό περιβάλλον
| Θερμοκρασία/υγρασία λειτουργίας | 0℃…+50℃ Υγρασία; 20%-75%(χωρίς συμπύκνωση) |
| Θερμοκρασία/υγρασία αποθήκευσης | -5℃-35℃ |
| Μέγιστη θερμοκρασία θήκης (Tc) | 75℃ |
Συμμόρφωση με την ασφάλεια και την EMC
| Τάση αντοχής | 3000Vac 5mA 60s (Είσοδος "L N" - έξοδος "SEC+ SEC-") |
| Πρότυπο ασφαλείας | EN61347-1, 60598-2-22, 61347-2-7, 62034 |
| Πρότυπο EMC | EN55015, EN61000-3-2, EN61000-3-3 |
| Πρότυπο μπαταρίας | UN38.3 |
| Προστασία περιβάλλοντος | Συμμορφώνεται με το RoHS |
| Πιστοποίηση | CE |
Φυσικές προδιαγραφές
| Προδιαγραφή ακροδεκτών εισόδου/εξόδου | Τερματικό πρεσαρίσματος, διάμετρος καλωδίου: 0.5-0.75mm² |
| Βαθμός IP | IP20 |
| Τύπος προστασίας | Κατηγορία 2 |
| Τύπος εγκατάστασης | Ενσωματωμένη εγκατάσταση |
| Διάσταση εγκατάστασης | 146×30×22.5mm |
| Βάρος: Τροφοδοτικό έκτακτης ανάγκης | 80±5g |
| Διάρκεια ζωής | 5 χρόνια @Ta |
Όλες οι παράμετροι ελέγχονται σε τάση εισόδου 230VAC, θερμοκρασία περιβάλλοντος 25℃, εκτός εάν ορίζεται διαφορετικά.

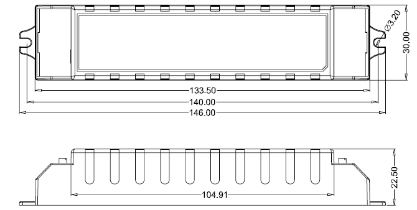

Διαστάσεις προϊόντος
Διαστάσεις μπαταρίας
Εικ. Α
Εικ. Β
Εικ. Γ
Εικ. Δ
Διαγράμματα καλωδίωσης
Εικ. Α
Εναλλακτική καλωδίωση
Εικ. Β
Εικ. Γ
Εικ. Δ
Επιλογή λειτουργίας δοκιμής
Προετοιμασία καλωδίων
- Τύπος καλωδίου στερεού ή συστραμμένου: 0.5 - 0.75mm²
- Για πρόσβαση ή αφαίρεση καλωδίων από τους ακροδέκτες, χρησιμοποιήστε ένα κατσαβίδι για να πιέσετε τα κουμπιά προς τα κάτω
Οδηγίες λειτουργίας χειροκίνητης δοκιμής
- Πριν από την εγκατάσταση, ρυθμίστε το Pin short: Χειροκίνητη δοκιμή
- Συνδέστε το καλώδιο σύμφωνα με το διάγραμμα καλωδίωσης
- L, N ενεργοποίηση, Ενεργοποίηση του S1. Στη συνέχεια, η λυχνία φορτίου ανάβει, η ενδεικτική λυχνία του οδηγού έκτακτης ανάγκης γίνεται πράσινη, η τροφοδοσία έκτακτης ανάγκης θα φορτίζει κανονικά. Απενεργοποιήστε τον διακόπτη S1 και η λυχνία φορτίου σβήνει
- Προσομοίωση έκτακτης ανάγκης: Ενεργοποίηση, η λυχνία φορτίου ανάβει, πατήστε τον διακόπτη (ΔΙΑΚΟΠΤΗΣ ΔΟΚΙΜΗΣ), στη συνέχεια μεταβείτε στη λειτουργία έκτακτης ανάγκης, η ενδεικτική λυχνία του οδηγού έκτακτης ανάγκης θα σβήσει. Αφήστε τον διακόπτη (ΔΙΑΚΟΠΤΗΣ ΔΟΚΙΜΗΣ), τότε η λυχνία τροφοδοτείται από το πρόγραμμα οδήγησης LED και η ενδεικτική λυχνία θα ανάψει
Οδηγίες λειτουργίας αυτόματης δοκιμής
- Πριν από την εγκατάσταση, ρυθμίστε το Pin open: Αυτόματη δοκιμή
- Συνδέστε το καλώδιο σύμφωνα με το διάγραμμα καλωδίωσης
- L, N ενεργοποίηση, ξεκινήστε το ρολόι και περιοδικό αυτοέλεγχο. Για να αντικαταστήσετε την μπαταρία, απενεργοποιήστε την τροφοδοσία και επαναφέρετε το χρονόμετρο
Ειδοποίηση εφαρμογής μπαταρίας
- Η μπαταρία θα πρέπει να επαναφορτίζεται και να εκφορτίζεται ανά εξάμηνο σε κανονικές συνθήκες χρήσης
- Μην συνδέετε στο κύκλωμα όταν η μπαταρία δεν χρησιμοποιείται, για να αποτρέψετε την υπερ-εκφόρτιση της μπαταρίας λόγω αυτοκατανάλωσης της πλακέτας κυκλώματος
- Διατηρήστε την μπαταρία μακριά από την πηγή θερμότητας κατά την εγκατάσταση και τη χρήση της και επιτρέψτε την μόνο σε ένα ορισμένο εύρος θερμοκρασίας λειτουργίας
- Η μπαταρία θα πρέπει να αποθηκεύεται σε δροσερό και ξηρό περιβάλλον
- Μετά από μεγάλο χρονικό διάστημα αποθήκευσης, η μπαταρία κυκλοφορεί κάθε 12 μήνες όπως απαιτείται
- Το ρεύμα AC είναι απενεργοποιημένο και το ρολόι διαρκεί 7 ημέρες. Ενεργοποιήστε και επαναφέρετε το χρονόμετρο. Για να αντικαταστήσετε την μπαταρία, απενεργοποιήστε την τροφοδοσία και επαναφέρετε το χρονόμετρο
