Πακέτο έκτακτης ανάγκης LED 5W με διάρκεια 3 ωρών και κουμπί χειροκίνητου ελέγχου για 5 χρόνια εγγύηση

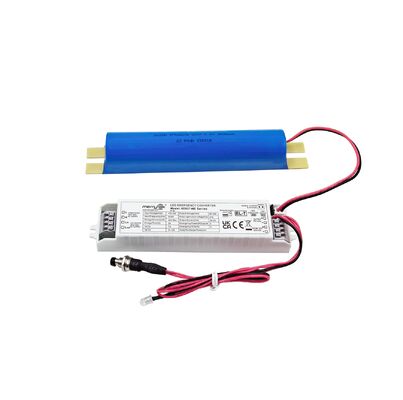

  • 5W LED Emergency Pack with 3 hours duration and manual test button for 5 years warranty
Τόπος καταγωγής Κίνα
Μάρκα Merrytek
Πιστοποίηση CE, UKCA, UN38.3, MSDS
Αριθμό μοντέλου KE027-05AM180HE
Ποσότητα παραγγελίας min 100
Τιμή Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες Συσκευάζεται αρχικά σε σακούλα με φυσαλίδες και στη συνέχεια ενισχύεται με χαρτόνια για εξωτερική συ
Χρόνος παράδοσης 1, δείγμα και μικρή παραγγελία: εντός 5 εργάσιμων ημερών από τη λήψη της πληρωμής σας. 2, μαζική παρ
Όροι πληρωμής T/T ή Western Union
Δυνατότητα προσφοράς 10,000pcs ανά μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ονομαστική τάση εισόδου 220-240Vac 50Hz /60Hz Δύναμη έκτακτης ανάγκης 5W (μπορεί να προσαρμοστεί)
Ώρα Έκτακτης Ανάγκης 180 λεπτά (Μπορεί να προσαρμοστεί) Εγγύηση 5 χρόνια
Τεχνική διάταξη 80-200Vdc Θερμοκρασία εργασίας 0 ℃ ~ 50 ℃
Αξιολόγηση IP IP20 Τύπος μπαταρίας ΖωήPO4 6.4V 3600mAh
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

5W LED Πακέτο Έκτακτης Ανάγκης με διάρκεια 3 ωρών και κουμπί χειροκίνητης δοκιμής για 5 χρόνια εγγύηση





1. Περιγραφή



1) Σταθερή ισχύς εξόδου τροφοδοτικό έκτακτης ανάγκης LED με ευρύ φάσμα τάσης εξόδου.
2) Εναλλαγή ρελέ εισόδου.
3) Υψηλή ασφάλεια, υψηλή απόδοση, μπαταρία LifePO4 μεγάλης διάρκειας.
4) Με διαχείριση μπαταρίας.

5) Χειροκίνητη δοκιμή και επιλογή αυτόματης δοκιμής.





2. Παράμετροι

Τμήμα φόρτισης

KE027

02AM180HE

03AM180HE

04AM180HE

05AM180HE

Ονομαστική τάση εισόδου

220-240Vac  50Hz/60Hz

Ονομαστικό ρεύμα εισόδου

0.06A Max. @230Vac

Ρεύμα εισόδου

10A(Twidth=100us 50% Ipeak )@230Vac(Ψυχρή εκκίνηση σε πλήρες φορτίο)

Συντελεστής ισχύος

≥0.5@230Vac

Ισχύς εισόδου

<4W@230Vac

Ρεύμα φόρτισης μπαταρίας

250mA

250mA

350mA

350mA

Χρόνος φόρτισης μπαταρίας

24 ώρες Μέγ.

Τμήμα έκτακτης ανάγκης

Λειτουργία λειτουργίας

Λειτουργία έκτακτης ανάγκης

Τύπος φορτίου

LED

Ισχύς έκτακτης ανάγκης

2W

2.5W

4W

5W

Χρόνος έκτακτης ανάγκης

3 ώρες

Ρεύμα εξόδου φορτίου

25-10mA

31-12mA

50-20mA

65-25mA

Τάση εξόδου φορτίου

80-200Vdc

Μπαταρία

LifePO4 (Η χωρητικότητα της μπαταρίας πληροί τον χρόνο έκτακτης ανάγκης στους 25℃)

6.4V 1.8Ah

6.4V 1.8Ah

6.4V 3.6Ah

6.4V 3.6Ah

Εγγύηση μπαταρίας

Εγγύηση 5 χρόνια @5~60℃.

Απαιτήσεις εξαίρεσης οδηγού

Ρεύμα υπερτάσης

8A

Ρεύμα εισόδου

3A Max.

Ρεύμα εξόδου

2A Max.

Ένδειξη LED
(Χειροκίνητη δοκιμή)

Φόρτιση

Πράσινο φως

Βλάβη

Πράσινο φως σβηστό

Δοκιμή λειτουργίας έκτακτης ανάγκης

Χειροκίνητη δοκιμή

Προεπιλογή

Αυτόματη δοκιμή

Ρυθμιζόμενο

Αυτόματη δοκιμή

Βλάβη/δοκιμή / Κατάσταση

Λόγος

Κατάσταση ένδειξης φόρτισης

Η μπαταρία είναι πλήρως φορτισμένη και λειτουργεί

Τυπική καθημερινή χρήση




σταθερό πράσινο

Φόρτιση μπαταρίας

Αρχική φόρτιση/Επαναφόρτιση μπαταρίας





Αναβοσβήνει πράσινο 1 δευτερόλεπτο αναμμένο 1 δευτερόλεπτο σβηστό

Αυτόματη δοκιμή 3 ωρών (κάθε 12 μήνες)

Περιοδική αυτο-δοκιμή





Αναβοσβήνει πράσινο 3 δευτερόλεπτα αναμμένο 1 δευτερόλεπτο σβηστό

Αυτόματη δοκιμή 5 λεπτών (κάθε 30 ημέρες)

Περιοδική αυτο-δοκιμή





Αναβοσβήνει πράσινο 3 δευτερόλεπτα αναμμένο 3 δευτερόλεπτα σβηστό

Βλάβη δοκιμής διάρκειας

Αυτόματη δοκιμή απέτυχε





Αναβοσβήνει κόκκινο 0.5 δευτερόλεπτα αναμμένο 0.5 δευτερόλεπτα σβηστό

Βλάβη LED

Δεν είναι συνδεδεμένο ή κατεστραμμένο/ελαττωματικό








Αναβοσβήνει κόκκινο 2 δευτερόλεπτα αναμμένο – 2 δευτερόλεπτα σβηστό

Μπαταρία αποσυνδεδεμένη/ελαττωματική

Δεν είναι συνδεδεμένο ή κατεστραμμένο/ελαττωματικό




σταθερό κόκκινο

Προστασία έκτακτης ανάγκης

Προστασία υπερφόρτισης/βαθιάς εκφόρτισης μπαταρίας

Ναι

Προστασία υπέρτασης εξόδου

Ναι

Προστασία υπερφόρτωσης εξόδου

Ναι

Προστασία βραχυκυκλώματος εξόδου

Ναι

Λειτουργία

Περιβάλλον

Θερμοκρασία/υγρασία λειτουργίας

0℃…+50℃,υγρασία:20%-75%(χωρίς συμπύκνωση)

Θερμοκρασία/υγρασία αποθήκευσης

-5℃-35℃

Θερμοκρασία θήκης Max. (Tc)

75℃

Ασφάλεια

& EMC



Τάση αντοχής

3000Vac 5mA 60s (Είσοδος “L N” – έξοδος “SEC+ SEC-)

Πρότυπο ασφαλείας

EN61347-1, 60598-2-22, 61347-2-7, 62034

Πρότυπο EMC

EN55015, EN61000-3-2, EN61000-3-3

Πρότυπο μπαταρίας

UN38.3

Απαιτήσεις προστασίας περιβάλλοντος

Συμμορφώνεται με RoHS

Πιστοποίηση

CE

Άλλα

Είσοδος/έξοδος(τερματικό/καλωδίωση) προδιαγραφή

Πατήστε το τερματικό, σύρμα διάμετρος: 0.5- 0.75 mm2

Βαθμολογία IP

IP20

Τύπος προστασίας

Κατηγορία 2

Τύπος εγκατάστασης

Ενσωματωμένη εγκατάσταση

Διάσταση εγκατάστασης

146*30*22.5mm

Απαίτηση συσκευασίας

Λευκό κουτί+Εγχειρίδιο οδηγιών+clapboard+εξωτερικό χαρτοκιβώτιο(K=A)

Βάρος

75g (οδηγός)

Διάρκεια ζωής

5 Έτος @Ta

Σημειώσεις:

Όλες οι παράμετροι ελέγχονται στην τάση εισόδου 230VAC, θερμοκρασία περιβάλλοντος 25℃, εκτός εάν ορίζεται διαφορετικά.

3. Διάσταση (Μονάδα: mm)

Πακέτο έκτακτης ανάγκης LED 5W με διάρκεια 3 ωρών και κουμπί χειροκίνητου ελέγχου για 5 χρόνια εγγύηση 0

Πακέτο έκτακτης ανάγκης LED 5W με διάρκεια 3 ωρών και κουμπί χειροκίνητου ελέγχου για 5 χρόνια εγγύηση 1

Πακέτο έκτακτης ανάγκης LED 5W με διάρκεια 3 ωρών και κουμπί χειροκίνητου ελέγχου για 5 χρόνια εγγύηση 2

Πακέτο έκτακτης ανάγκης LED 5W με διάρκεια 3 ωρών και κουμπί χειροκίνητου ελέγχου για 5 χρόνια εγγύηση 3





4. Διάγραμμα καλωδίωσης



Πακέτο έκτακτης ανάγκης LED 5W με διάρκεια 3 ωρών και κουμπί χειροκίνητου ελέγχου για 5 χρόνια εγγύηση 4

Ή

Πακέτο έκτακτης ανάγκης LED 5W με διάρκεια 3 ωρών και κουμπί χειροκίνητου ελέγχου για 5 χρόνια εγγύηση 5

5. Διακόπτης χειροκίνητης δοκιμής και αυτόματης δοκιμής

Πακέτο έκτακτης ανάγκης LED 5W με διάρκεια 3 ωρών και κουμπί χειροκίνητου ελέγχου για 5 χρόνια εγγύηση 6

6. Προετοιμασία καλωδίων

Πακέτο έκτακτης ανάγκης LED 5W με διάρκεια 3 ωρών και κουμπί χειροκίνητου ελέγχου για 5 χρόνια εγγύηση 7

  • Τύπος συμπαγούς ή συστραμμένου σύρματος: 0.5 -0.75 mm2
  • Για να αποκτήσετε πρόσβαση ή να αφαιρέσετε τα καλώδια από τους ακροδέκτες, χρησιμοποιήστε ένα κατσαβίδι για να πιέσετε τα κουμπιά προς τα κάτω



7. Χειροκίνητη δοκιμή & Οδηγίες λειτουργίας

1) Πριν από την εγκατάσταση, ρυθμίστε το Pin short: Χειροκίνητη δοκιμή.

2) Συνδέστε το καλώδιο σύμφωνα με το διάγραμμα καλωδίωσης.

3) L, N ενεργοποίηση, Ενεργοποίηση S1. Στη συνέχεια, η λυχνία φόρτισης ανάβει, η λυχνία ένδειξης του οδηγού έκτακτης ανάγκης θα γίνει πράσινη, η παροχή ρεύματος έκτακτης ανάγκης θα φορτίζει κανονικά. Απενεργοποιήστε τον διακόπτη S1 και η λυχνία φόρτισης σβήνει.

4) Προσομοίωση έκτακτης ανάγκης: Ενεργοποίηση, η λυχνία φόρτισης ανάβει, πατήστε τον διακόπτη (ΔΙΑΚΟΠΤΗΣ ΔΟΚΙΜΗΣ), στη συνέχεια μεταβείτε στη λειτουργία έκτακτης ανάγκης, η λυχνία ένδειξης του οδηγού έκτακτης ανάγκης θα σβήσει. Απελευθερώστε τον διακόπτη (ΔΙΑΚΟΠΤΗΣ ΔΟΚΙΜΗΣ), τότε η λυχνία τροφοδοτείται από τον οδηγό LED και η λυχνία ένδειξης θα ανάψει.



8. Αυτόματη δοκιμή & Οδηγίες λειτουργίας

1) Πριν από την εγκατάσταση, ρυθμίστε το pin ανοιχτό για την αυτόματη δοκιμή.

2) Συνδέστε το καλώδιο σύμφωνα με το διάγραμμα καλωδίωσης.

3) L, N ενεργοποίηση, εκκίνηση του ρολογιού και περιοδική αυτο-δοκιμή. Για να αντικαταστήσετε την μπαταρία, απενεργοποιήστε την παροχή ρεύματος και επαναλάβετε το χρονισμό.



9. Ειδοποίηση εφαρμογής μπαταρίας

1) Η μπαταρία θα πρέπει να επαναφορτίζεται και να εκφορτίζεται εξαμηνιαίως σε κανονικές συνθήκες χρήσης.

2) Μην συνδέετε στο κύκλωμα όταν η μπαταρία δεν χρησιμοποιείται για να αποτρέψετε την υπερ-εκφόρτιση της μπαταρίας λόγω της αυτο-κατανάλωσης της πλακέτας κυκλώματος.

3) Κρατήστε την μπαταρία μακριά από την πηγή θερμότητας κατά την εγκατάσταση και τη χρήση της και επιτρέψτε τη χρήση της μόνο σε ένα συγκεκριμένο εύρος θερμοκρασίας λειτουργίας.

4) Η μπαταρία θα πρέπει να αποθηκεύεται σε δροσερό και ξηρό περιβάλλον.

5) Μετά από μεγάλο χρονικό διάστημα αποθήκευσης, η μπαταρία κυκλοφορεί κάθε 12 μήνες όπως απαιτείται.

6) Το ρεύμα AC είναι απενεργοποιημένο και το ρολόι διαρκεί 7 ημέρες. Ενεργοποίηση και επαναφορά χρονισμού. Για να αντικαταστήσετε την μπαταρία, απενεργοποιήστε την παροχή ρεύματος και επαναλάβετε το χρονισμό.
