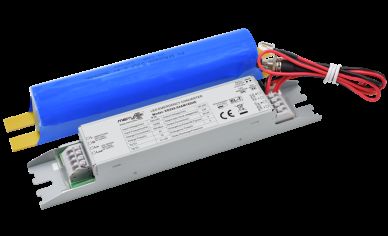

Συσκευές έκτακτης ανάγκης 3W Standard και Self Test με διάρκεια 3 ωρών και έξοδο 80-200Vdc
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | Merrytek |
| Πιστοποίηση | CE, UKCA, UN38.3,MSDS |
| Αριθμό μοντέλου | KE028-03AM180HE |
| Ποσότητα παραγγελίας min | 100 |
| Τιμή | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες | Συσκευάζεται αρχικά σε σακούλα με φυσαλίδες και στη συνέχεια ενισχύεται με χαρτόνια για εξωτερική συ |
| Χρόνος παράδοσης | 1, δείγμα και μικρή παραγγελία: εντός 5 εργάσιμων ημερών από τη λήψη της πληρωμής σας. 2, μαζική παρ |
| Όροι πληρωμής | T/T ή Western Union |
| Δυνατότητα προσφοράς | 10,000pcs ανά μήνα |
Λεπτομέρειες
| Ονομαστική τάση εισόδου | 220-240Vac 50Hz /60Hz | Δύναμη έκτακτης ανάγκης | 3W (μπορεί να προσαρμοστεί) |
|---|---|---|---|
| Ώρα Έκτακτης Ανάγκης | 180 λεπτά (Μπορεί να προσαρμοστεί) | Εγγύηση | 5 έτη (συμπεριλαμβανομένης της μπαταρίας) |
| Τεχνική διάταξη | 80-200Vdc | Θερμοκρασία εργασίας | 0℃~50℃ |
| Αξιολόγηση IP | IP20 | Τύπος μπαταρίας | ΖωήPO4 6,4V 1800mAh |
| Επισημαίνω | 3W LED οδηγός έκτακτης ανάγκης,Συσκευή έκτακτης ανάγκης self test,Οδηγός έκτακτης ανάγκης 80-200Vdc |
||
Περιγραφή προϊόντων
Συσκευές έκτακτης ανάγκης 3W με διάρκεια 3 ωρών και έξοδο 80-200Vdc
Επισκόπηση του προϊόντος
Συνεχή ισχύ εξόδου Ηλεκτρική τροφοδοσία έκτακτης ανάγκης LED με ευρύ φάσμα τάσης εξόδου, με διακόπτη ρολά εισόδου και τεχνολογία μπαταρίας LiFePO4 υψηλών επιδόσεων.
- Εναλλαγή αναμεταδότης εισόδου
- Υψηλή ασφάλεια, υψηλή απόδοση, μακρά διάρκεια ζωής μπαταρίας LiFePO4
- Ενσωματωμένο σύστημα διαχείρισης μπαταρίας
- Ελέγχος χειροκίνητος και επιλογή αυτοελέγχου
Τεχνικές παραμέτρους
Προδιαγραφές του τμήματος φόρτισης
| Παράμετρος | ΚΕ028 | 02AM180HE | 03AM180HE | 04AM180HE | 05AM180HE |
|---|---|---|---|---|---|
| Ονομαστική τάση εισόδου | 220-240Vac 50Hz/60Hz | ||||
| Κατηγοριακό ρεύμα εισόδου | 0.06A Max. @ 230Vac | ||||
| Εισερχόμενο ρεύμα εισόδου | 10A ((Twidth=100us 50% Ipeak) @230Vac (Κρύα εκκίνηση με πλήρες φορτίο) | ||||
| Συντελεστής ισχύος | ≥ 0,5@230Vac | ||||
| Δύναμη εισόδου | < 4W@230Vac | ||||
| ρεύμα φόρτισης μπαταρίας | 200mA | 200mA | 350mA | 350mA | |
| Χρόνος φόρτισης της μπαταρίας | 24 ώρες το πολύ. | ||||
Προδιαγραφές τμήματος έκτακτης ανάγκης
| Παράμετρος | Προδιαγραφές |
|---|---|
| Τρόπος λειτουργίας | Κατάσταση έκτακτης ανάγκης |
| Τύπος φορτίου | LED |
| Δύναμη έκτακτης ανάγκης | 2W 2.5W 4W 5W |
| Ώρα έκτακτης ανάγκης | 3 ώρες |
| ρεύμα εξόδου φορτίου | 25-10mA 31-12mA 50-20mA 57-23mA |
| Τεχνική διάταξη | 80-200Vdc |
Προδιαγραφές μπαταρίας
| Παράμετρος | Προδιαγραφές |
|---|---|
| LiFePO4 (Η χωρητικότητα της μπαταρίας πληροί τον χρόνο έκτακτης ανάγκης στους 25°C) | 6.4V 1.8Ah∙ 6.4V 1.8Ah∙ 6.4V 3.6Ah∙ 6.4V 3.6Ah∙ |
| Εγγύηση μπαταρίας | Εγγύηση 5 έτη @5~60°C |
Εξαίρεση Απαιτήσεις για οδηγούς
| Παράμετρος | Προδιαγραφές |
|---|---|
| ρεύμα υπερτάσης | 8Α |
| ρεύμα εισόδου | 3Α Μαξ. |
| ρεύμα εξόδου | 2Α Μαξ. |
Δείκτης LED (χειροκίνητη δοκιμή)
| Κατάσταση | Δείκτης |
|---|---|
| Η φόρτιση | Πράσινο φως |
| Λάθος | Πράσινο φως εκτός |
Δοκιμή λειτουργίας έκτακτης ανάγκης
| Τύπος δοκιμής | Εγκατάσταση |
|---|---|
| Δοκιμή χειροκίνητης χρήσης | Προεπιλεγμένο |
| Αυτόματη δοκιμή | Εγκαταστάσιμο |
Δείκτες αυτόματης δοκιμής
| Λάθος/Δοκιμή/Κατάσταση | Ο λόγος | Κατάσταση δείκτη φόρτισης |
|---|---|---|
| Η μπαταρία είναι πλήρως φορτισμένη και λειτουργική. | Τυπική ημερήσια χρήση | Στερεοπράσινο |
| Η φόρτιση της μπαταρίας | Αρχική φόρτιση/Αναπλήρωση της μπαταρίας | Επενθυμίζει πράσινο 1 δευτερόλεπτο σε 1 δευτερόλεπτο |
| Ελέγχος αυτοκινήτου 3 ώρες (κάθε 12 μήνες) | Περιοδική αυτοεξέταση | Επικαιροποιείται σε 3 δευτερόλεπτα και 1 δευτερόλεπτο |
| Αυτόματη δοκιμή 5 λεπτά (κάθε 30 ημέρες) | Περιοδική αυτοεξέταση | Επικαιροποιείται πράσινο 3 δευτερόλεπτα σε 3 δευτερόλεπτα |
| Λάθος δοκιμής διάρκειας | Αποτυχία της αυτόματης δοκιμής | Κόκκινο λάμψη 0,5 δευτερόλεπτο σε 0,5 δευτερόλεπτο εκτός |
| Λάθος LED | Δεν είναι συνδεδεμένο ή είναι κατεστραμμένο/αποτυχημένο | Κόκκινο φλας 2 δευτερόλεπτα ανοιχτό - 2 δευτερόλεπτα εκτός |
| Η μπαταρία αποσυνδεδεμένη/αποτυχημένη | Δεν είναι συνδεδεμένο ή είναι κατεστραμμένο/αποτυχημένο | Μακροκόκκινο |
Χαρακτηριστικά προστασίας σε περίπτωση έκτακτης ανάγκης
| Τύπος προστασίας | Διαθέσιμο |
|---|---|
| Προστασία από υπερφόρτιση/βαθιά εκφόρτιση της μπαταρίας | - Ναι, ναι. |
| Προστασία κατά της υπερτάσης εξόδου | - Ναι, ναι. |
| Προστασία από υπερφόρτωση εξόδου | - Ναι, ναι. |
| Προστασία βραχυκυκλώματος εξόδου | - Ναι, ναι. |
Περιβάλλον λειτουργίας
| Παράμετρος | Προδιαγραφές |
|---|---|
| Θέρμανση/υγρασία λειτουργίας | 0°C...+50°C, υγρασία: 20%-75% (χωρίς συμπύκνωση) |
| Θέρμανση/υγρασία αποθήκευσης | -5°C-35°C |
| Υπόθεση Max. Temp ((Tc) | 75°C |
Ασφάλεια και συμμόρφωση ΕΜΚ
| Πρότυπο/Παραμέτρο | Προδιαγραφές |
|---|---|
| Αντιστέκεται στην τάση | 3000Vac 5mA 60s (Εισόδου "L N" - έξοδος "SEC+ SEC-") |
| Πρότυπο ασφάλειας | EN61347-1, 60598-2-22, 61347-2-7, 62034 |
| Πρότυπο EMC | Ειδικότερα, το εν λόγω προϊόν δεν πρέπει να χρησιμοποιείται για την κατασκευή οχημάτων με κινητήρα. |
| Πρότυπο μπαταρίας | UN38.3 |
| Απαιτήσεις προστασίας του περιβάλλοντος | Συμμόρφωση με το RoHS |
| Πιστοποίηση | CE |
Φυσικές προδιαγραφές
| Παράμετρος | Προδιαγραφές |
|---|---|
| Προδιαγραφές εισόδου/εξόδου (τερεμβολή/καλωδίωση) | Τερματικό τυπωτήρα, διάμετρος καλωδίου: 0,5-0,75 mm2 |
| Αξιολόγηση IP | IP20 |
| Τύπος προστασίας | Τάξη 2 |
| Τύπος εγκατάστασης | Ενσωματωμένη εγκατάσταση |
| Διάσταση εγκατάστασης | 146 × 30 × 22,5 mm |
| Απαιτήσεις συσκευασίας | Λευκό κουτί + Εγχειρίδιο χρήσης + χαρτόνι + εξωτερικό χαρτόνι (K=A) |
| Βάρος | 75 g (οδηγός) |
| Εποχή ζωής | 5 χρονών @Ta |
Μέγεθος
Διάγραμμα διαστάσεων του κιτ μετατροπής LED (μονάδα: mm)
Διαγράμματα διαστάσεων μπαταρίας (μονάδα: mm)
Σχήμα Α
Σχήμα Β
Σχήμα Γ
Σχήμα D
Διαγράμματα καλωδίωσης
Διάγραμμα καλωδίωσης του κουτιού μετατροπής LED επιλογή 1
Ή
Διάγραμμα καλωδίωσης του κουτιού μετατροπής LED επιλογή 2
Χειροκίνητη και αυτόματη ανταλλαγή δοκιμαστικών συστημάτων
Προετοιμασία συρμάτων
- Τύπος στερεού καλωδίου: 0,5 - 0,75 mm2
- Για την πρόσβαση ή την αφαίρεση των καλωδίων από τα τερματικά, χρησιμοποιήστε ένα κατσαβίδι για να πιέσετε τα κουμπιά προς τα κάτω
Οδηγίες χειροκίνητης δοκιμής και λειτουργίας
- Πριν από την εγκατάσταση, ορίστε το σύντομο Pin: Manual Test.
- Συνδέστε το σύρμα σύμφωνα με το διάγραμμα καλωδίωσης.
- Ενεργοποίηση L, N, ενεργοποίηση S1. Στη συνέχεια, το φως φορτίου ανάβει, το φως δείκτη οδηγού έκτακτης ανάγκης γίνεται πράσινο, η παροχή ενέργειας έκτακτης ανάγκης είναι κανονική φόρτιση.
- Σε περίπτωση που το όχημα είναι σε κατάσταση έκτακτης ανάγκης, το όχημα πρέπει να είναι σε κατάσταση έκτακτης ανάγκης.Απελευθέρωση του διακόπτη (ΔΙΚΑΣΤΗΣΗ), στη συνέχεια ο φακός τροφοδοτείται από τον οδηγό LED και το δείκτη φωτός ανάβει.
Αυτοματοποιημένες οδηγίες δοκιμής και λειτουργίας
- Πριν από την εγκατάσταση, ανοίξτε την πένα: αυτόματη δοκιμή.
- Συνδέστε το καλώδιο σύμφωνα με το διάγραμμα καλωδίωσης.
- Για να αντικαταστήσετε την μπαταρία, κλείστε την τροφοδοσία και επαναχρονίζετε.
Ανακοίνωση για την εφαρμογή της μπαταρίας
- Η μπαταρία πρέπει να επαναφορτίζεται και να αποφορτίζεται κάθε έξι μήνες υπό κανονικές συνθήκες χρήσης.
- Μην συνδέετε το κύκλωμα όταν η μπαταρία δεν χρησιμοποιείται για να αποφευχθεί η υπερφόρτιση της μπαταρίας λόγω της αυτοκατανάλωσης της πλακέτας κυκλώματος.
- Παρακαλούμε κρατήστε την μπαταρία μακριά από την πηγή θερμότητας κατά την εγκατάστασή της και τη χρήση της και επιτρέψτε της να χρησιμοποιείται μόνο σε ένα συγκεκριμένο εύρος θερμοκρασίας εργασίας.
- Η μπαταρία πρέπει να φυλάσσεται σε δροσερό και ξηρό περιβάλλον.
- Μετά από μακροχρόνια αποθήκευση, η μπαταρία επαναφορτίζεται ανά 12 μήνες, όπως απαιτείται.
- Το ρολόι λειτουργεί για 7 ημέρες.
Σημείωση: Όλες οι παραμέτροι δοκιμάζονται με τάση εισόδου 230Vac, θερμοκρασία περιβάλλοντος 25°C, εκτός εάν ορίζεται διαφορετικά.
