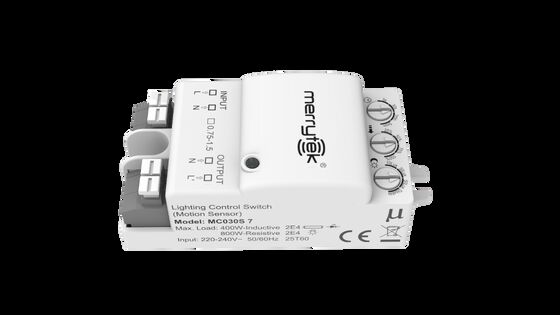

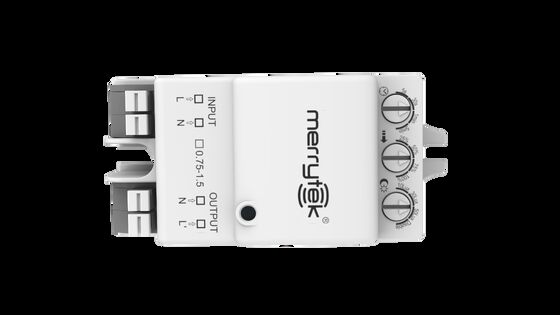

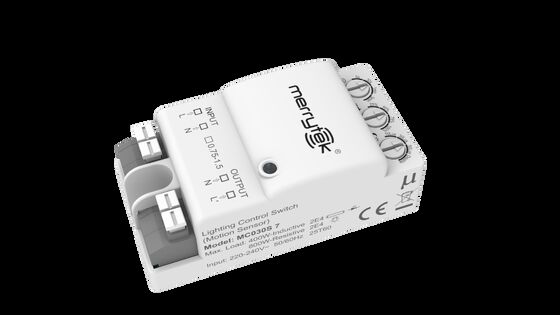

Αισθητήρας κίνησης φούρνου μικροκυμάτων ON/OFF, Ρύθμιση περιστροφικού διακόπτη, Με χαμηλή κατανάλωση ενέργειας σε αναμονή MC030S 7

  • Microwave ON/OFF Motion Sensor, Rotary Switch Setting, With Low Stand-by Power MC030S 7
  • Microwave ON/OFF Motion Sensor, Rotary Switch Setting, With Low Stand-by Power MC030S 7
  • Microwave ON/OFF Motion Sensor, Rotary Switch Setting, With Low Stand-by Power MC030S 7
Τόπος καταγωγής Shenzhen, Κίνα
Μάρκα Merrytek
Πιστοποίηση CE, RED
Αριθμό μοντέλου MC030S 7
Ποσότητα παραγγελίας min 100 τεμ
Τιμή Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες Σάκος με φυσαλίδες + χαρτόνι + χαρτόνι ((K=A)
Χρόνος παράδοσης 1, Δείγμα και μικρή παραγγελία: Μέσα σε 5 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής σας. 2, Μι
Όροι πληρωμής T/T
Δυνατότητα προσφοράς 10000 ΤΕΜ/Μήνα
Λεπτομέρειες
Εύρος τάσης 110-240VAC 50/60Hz Έλεγχος εξόδου ON-OFF
Συχνότητα λειτουργίας 5,8 GHz ±75MHz, ζώνη κυμάτων ISM. Ύψος τοποθέτησης 3 m (τοποθέτηση οροφής), 6 m Max)
Θερμοκρασία λειτουργίας -25~60°C Διάρκεια ζωής 5 χρόνια εγγύηση @Ta
Επισημαίνω

αισθητήρας κίνησης μικροκυμάτων με περιστροφικό διακόπτη

,

αισθητήρας κίνησης μικροκυμάτων χαμηλής ισχύος

,

αισθητήρας κίνησης μικροκυμάτων ON OFF
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Αισθητήρας κίνησης μικροκυμάτων ON/OFF, ρύθμιση περιστροφικού διακόπτη, με χαμηλή κατανάλωση σε κατάσταση αναμονής
Χαρακτηριστικά προϊόντος
  • Συμμορφώνεται με τα νέα πρότυπα ERP με χαμηλή κατανάλωση σε κατάσταση αναμονής
  • Ζώνη συχνοτήτων ISM 5,8 GHz χωρίς άδεια χρήσης μικροκυμάτων. Μαζικές παραγγελίες συμβατές με έγκριση RED & TUV
  • Σχεδιασμός συμπαγούς μεγέθους, μπορεί να ενσωματωθεί στα περισσότερα φωτιστικά
  • Απλή λειτουργία: ρυθμίστε τους περιστροφικούς διακόπτες για να αλλάξετε την περιοχή ανίχνευσης, τον χρόνο διατήρησης, τον αισθητήρα φωτός ημέρας και άλλες παραμέτρους
  • Τερματικά εισόδου και εξόδου για εύκολη σύνδεση
  • Πενταετής εγγύηση
Τεχνικές παράμετροι
Είσοδος
Εύρος τάσης 110-240VAC 50/60Hz
Κατανάλωση σε κατάσταση αναμονής ≤0.1W
Δοκιμή υπέρτασης L--N: 4kV
Έξοδος
Έλεγχος εξόδου ON-OFF
Χωρητικότητα φορτίου 200W@230Vac(Επαγωγικό/LED); 400W@230Vac(Αντιστατικό)
400W@230Vac(Επαγωγικό/LED); 800W@230Vac(Αντιστατικό)
Μέγιστη χωρητικότητα υπέρτασης 30A (50% Ipeak, twidth =500us, 230Vac πλήρες φορτίο, ψυχρή εκκίνηση)
60A (50% Ipeak, twidth =200us, 230Vac, πλήρες φορτίο, ψυχρή εκκίνηση)
Παράμετροι αισθητήρα
Συχνότητα λειτουργίας 5,8 GHz ±75MHz, ζώνη ISM
Ισχύς εκπομπής 1mW Μέγ.
Χρόνος διατήρησης 5s/30s/1min/5min με περιστροφικό διακόπτη
Περιοχή ανίχνευσης 100%/75%/50%/25% με περιστροφικό διακόπτη
Αισθητήρας φωτός ημέρας 10Lux/30Lux/50Lux/Απενεργοποίηση (Διάχυση) με περιστροφικό διακόπτη
Ακτίνα ανίχνευσης Ύψος εγκατάστασης οροφής 3μ: 1μ/s ≥ 2,5μ, 0,3μ/s ≥ 3,5μ
Συνθήκη δοκιμής: Ρύθμιση προϊόντος 100% ευαισθησία, 60° ανοιχτός χώρος εσωτερικού χώρου
Ύψος τοποθέτησης 3μ (τοποθέτηση οροφής), 6μ Μέγ.
Περιβάλλον
Θερμοκρασία λειτουργίας -25~60°C
Θερμοκρασία αποθήκευσης -40°C~80°C, Υγρασία: ≤85%(Χωρίς συμπύκνωση)
Μέγιστη θερμοκρασία κελύφους (Tc) 80°C
Πρότυπο πιστοποίησης
Πιστοποιητικό CE, RED
Περιβαλλοντική απαίτηση Συμβατό με RoHS 2.0, Reach
Βαθμολογία IP IP20
Κατηγορία προϊόντος Κλάση II
Άλλα
Καλωδίωση Τερματικό μπλοκ τύπου πρέσας, καλωδίωση 0,75-1,5 mm²
Εγκατάσταση Ενσωματωμένη
Συσκευασία Τσάντα φυσαλίδων + Διαχωριστικό + Χαρτοκιβώτιο (K=A)
Καθαρό βάρος 37,8±3g
Διάρκεια ζωής 5 χρόνια εγγύηση @Ta
Λειτουργίες
✓ Λειτουργία ON-OFF Ρυθμίζοντας τον αισθητήρα φωτός ημέρας σε "απενεργοποίηση" ή η φωτεινότητα περιβάλλοντος είναι χαμηλότερη από την προκαθορισμένη τιμή του αισθητήρα φωτός ημέρας, όταν ανιχνεύονται σήματα κίνησης, ο αισθητήρας αρχίζει να λειτουργεί και το φως ανάβει. Όταν τελειώσει ο χρόνος διατήρησης, το φως σβήνει.
○ Ρύθμιση φωτεινότητας 2 βημάτων Δ/Υ
○ Ρύθμιση φωτεινότητας 3 βημάτων Δ/Υ
○ Συλλογή φωτός ημέρας Δ/Υ
○ Προτεραιότητα φωτός ημέρας Δ/Υ
○ Υψηλή-χαμηλή ευαισθησία Δ/Υ
○ Ομαδοποίηση Δ/Υ
Πληροφορίες προϊόντος
Σημείωση: Ο αισθητήρας έχει σχεδιαστεί για να συνδέει μόνο ένα φορτίο. Η σύνδεση περισσότερων από ενός φορτίων μπορεί να προκαλέσει ζημιά στον αισθητήρα.
Εύρος ανίχνευσης
Microwave sensor detection range diagram showing coverage area
Ρύθμιση διακόπτη DIP
Αρχικοποίηση

Μετά την ενεργοποίηση, ο αισθητήρας ανάβει αυτόματα το φως στο 100% φωτεινότητα και σβήνει το φως μετά από 10 δευτερόλεπτα. Κατά την αρχικοποίηση, ο αισθητήρας δεν μπορεί να ανιχνεύσει κίνηση.

Προεπιλεγμένη ρύθμιση

Ευαισθησία: 100%, Χρόνος διατήρησης: 5s, Αισθητήρας φωτός ημέρας: Απενεργοποίηση

Οδηγίες εφαρμογής
  • Ο αισθητήρας πρέπει να εγκατασταθεί από επαγγελματία ηλεκτρολόγο. Παρακαλώ σβήστε την τροφοδοσία πριν από την εγκατάσταση, την καλωδίωση ή τη ρύθμιση των διακοπτών DIP.
  • Τα μικροκύματα δεν μπορούν να διεισδύσουν στο μέταλλο. Μην τοποθετείτε το προϊόν σε κλειστό ή μισόκλειστο μεταλλικό φωτιστικό. Ούτε μέταλλο ούτε γυαλί επιτρέπεται να καλύπτουν το προϊόν. Εάν η κεραία πρέπει να περάσει μέσα από μεταλλική πλάκα, βεβαιωθείτε ότι το πάνω μέρος του αισθητήρα είναι κοντά στη μεταλλική πλάκα.
  • Η απόσταση εγκατάστασης μεταξύ των αισθητήρων συνιστάται να είναι μεγαλύτερη από 2μ. Κρατήστε τον μακριά από ασύρματες συσκευές όπως διακόπτες και δρομολογητές, και η απόσταση εγκατάστασης μεταξύ των αισθητήρων και των δρομολογητών συνιστάται να είναι μεγαλύτερη από 2μ. Η επιφάνεια της κεραίας του αισθητήρα μικροκυμάτων πρέπει να είναι μακριά από την είσοδο AC και την έξοδο DC για να αποφευχθεί η επίδραση σημάτων χαμηλής/υψηλής συχνότητας στην κανονική λειτουργία της κεραίας του αισθητήρα μικροκυμάτων.
  • Η περιοχή ευαισθησίας σχετίζεται με την ταχύτητα κίνησης των αντικειμένων, το μέγεθος των κινούμενων αντικειμένων, το ύψος τοποθέτησης, τη γωνία τοποθέτησης, το περιβάλλον εργασίας, τα ανακλαστικά υλικά κ.λπ. Η δεδομένη περιοχή ανίχνευσης είναι τυπική τιμή που μετρήθηκε από ελεγκτές ύψους 165cm σε εσωτερικό ανοιχτό περιβάλλον.
  • Αυτό το μοντέλο είναι κατάλληλο για εγκατάσταση οροφής. Εάν χρησιμοποιείται εγκατάσταση τοίχου, η περιοχή ανίχνευσης του αισθητήρα μικροκυμάτων αυξάνεται σημαντικά και μπορεί να προκαλέσει φαινόμενο διείσδυσης μικροκυμάτων στον τοίχο ή το φως να μην σβήνει. Επομένως, ρυθμίστε την ευαισθησία στο 10%. Εάν η ευαισθησία 10% δεν μπορεί να χρησιμοποιηθεί, αποφύγετε την εγκατάσταση τοίχου ή ζητήστε τεχνική υποστήριξη από τον κατασκευαστή.
  • Τα όρια φωτεινότητας ημέρας μετρώνται σε μια ηλιόλουστη μέρα χωρίς σκιά και σε κατάσταση διάχυτης ανάκλασης φωτός περιβάλλοντος. Διαφορετικό περιβάλλον και κλίμα προκαλούν διαφορετικές τιμές φωτεινότητας που μετρά ο αισθητήρας φωτός ημέρας.
  • Ο αισθητήρας δεν πρέπει να καλύπτεται ή να κρύβεται από μέταλλο, PCB, δίσκο LED κ.λπ. Η απόσταση μεταξύ της κεραίας του αισθητήρα και των περιβαλλόντων υλικών πρέπει να είναι μεγαλύτερη από 5mm. Δεν πρέπει να υπάρχουν μεταλλικά ή ίχνη PCB κοντά στην κεραία του αισθητήρα, πάνω ή κάτω από αυτήν. Το συνιστώμενο πάχος κάλυψης είναι 2mm και διατηρήστε την απόσταση μεταξύ της κεραίας του αισθητήρα και της κάλυψης μεγαλύτερη από 3,2mm.
  • Τα σήματα δόνησης θα θεωρηθούν ως σήματα κίνησης για την ενεργοποίηση του αισθητήρα. Η εγκατάσταση του αισθητήρα πρέπει να είναι μακριά από αντικείμενα που δονείται για μεγάλο χρονικό διάστημα, όπως μεγάλος μεταλλικός εξοπλισμός, σωλήνες, έξοδοι κλιματισμού, αεραγωγοί εξαερισμού, θύρες μηχανών εξαγωγής καπνού, ανεμιστήρες που ταλαντεύονται κ.λπ. Τα κατοικίδια στην περιοχή ανίχνευσης μπορεί να προκαλέσουν ψευδή ενεργοποίηση.
  • Η επιφάνεια της κεραίας της μονάδας μικροκυμάτων πρέπει να είναι μακριά από την είσοδο AC, την έξοδο DC, τη γέφυρα ανορθωτή, τον μετασχηματιστή, τον διακόπτη και άλλες συσκευές υψηλής ισχύος για να αποφευχθεί η επίδραση σημάτων υψηλής συχνότητας στην κανονική λειτουργία της κεραίας του αισθητήρα μικροκυμάτων.
  • Ο αισθητήρας προορίζεται μόνο για εσωτερική χρήση. Η αδιάβροχη επίδραση για εξωτερική ή ημιαυτόνομη χρήση θα επηρεαστεί. Ο άνεμος, η βροχή και τα κινούμενα αντικείμενα μπορεί να προκαλέσουν ψευδή ενεργοποίηση. Όταν ο αισθητήρας εγκαθίσταται σε μεταλλικό φωτιστικό, μεταλλική ανακλαστική επιφάνεια ή μικρό κλειστό περιβάλλον, τα μικροκύματα θα ανακλώνται πολλές φορές και θα προκαλέσουν ψευδή ενεργοποίηση, μειώστε την ευαισθησία ή ζητήστε τεχνική υποστήριξη από τον κατασκευαστή.
  • Όταν η θερμοκρασία περιβάλλοντος είναι πάνω από 80°C, μπορεί να ενεργοποιηθεί η προστασία από υπερθέρμανση (αυτόματη ανάκτηση μετά την ψύξη).
  • Για το νέο περιβάλλον εγκατάστασης, συνιστάται να δοκιμάσετε 5 δείγματα πριν από την εγκατάσταση.
