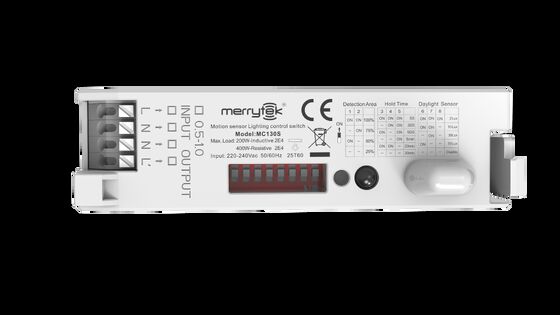

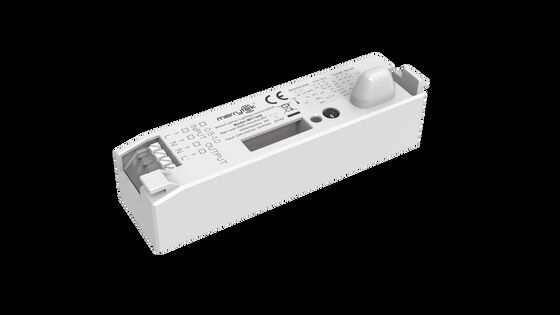

Φωτιστικό Οροφής Μακρόστενο με Αισθητήρα Κίνησης Μικροκυμάτων AC ON/OFF, Συμβατό με Φωτιστικό Tri-proof MC130
| Τόπος καταγωγής | Shenzhen, Κίνα |
|---|---|
| Μάρκα | Merrytek |
| Πιστοποίηση | CE, RED, UKCA, SAA, CB |
| Αριθμό μοντέλου | MC130 |
| Ποσότητα παραγγελίας min | 100 τεμ |
| Τιμή | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες | Σάκος με φυσαλίδες + χαρτόνι + χαρτόνι ((K=A) |
| Χρόνος παράδοσης | 1, Δείγμα και μικρή παραγγελία: Μέσα σε 5 εργάσιμες ημέρες μετά την παραλαβή της πληρωμής σας. 2, Μι |
| Όροι πληρωμής | T/T |
| Δυνατότητα προσφοράς | 10000 ΤΕΜ/Μήνα |
Λεπτομέρειες
| Ονομαστική τάση | 220-240VAC 50/60Hz | Stand-by Power | ≤0,5W |
|---|---|---|---|
| Έλεγχος εξόδου | ON-OFF | Συχνότητα λειτουργίας | 5,8 GHz ±75MHz, ζώνη κυμάτων ISM. |
| Θερμοκρασία λειτουργίας | -25~60°C | Διάρκεια ζωής | 5 χρόνια εγγύηση @Ta |
| Επισημαίνω | φωτιστικό οροφής με αισθητήρα κίνησης μικροκυμάτων,μακρόστενο φωτιστικό με αισθητήρα κίνησης,φωτιστικό tri-proof με συμβατό αισθητήρα κίνησης |
||
Περιγραφή προϊόντων
Φως οροφής Μακρόστενο Μικροκυμάτων AC ON/OFF Αισθητήρας Κίνησης
Συμβατό με Φως Tri-proof
Χαρακτηριστικά Προϊόντος
- Πατενταρισμένη Κεραία Mini Coupling DiPole για φωτιστικό οροφής
- Κατάλληλο για ενσωματωμένο μεταλλικό δίσκο LED χωρίς ψευδείς ενεργοποιήσεις
- Συμπαγές μέγεθος, δεν επηρεάζει την κατανομή φωτός
- Χαμηλό πλευρικό λοβό, χωρίς ψευδείς ενεργοποιήσεις σε χώρο μεταλλικής αντανάκλασης
- Χαμηλή ισχύς εκπομπής, ασφαλές για ανθρώπους
- Τα δεδομένα του αισθητήρα μπορούν να ρυθμιστούν με διακόπτη DIP & τηλεχειριστήριο
- Δεν επηρεάζεται από θερμοκρασία, υγρασία, θόρυβο, σκόνη κ.λπ.
Τεχνικές Παράμετροι
Είσοδος
| Ονομαστική Τάση | 220-240VAC 50/60Hz |
| Ισχύς Αναμονής | ≤0.5W |
| Δοκιμή Υπέρτασης | L--N: 1kV |
Έξοδος
| Έλεγχος Εξόδου | ON-OFF |
| Χωρητικότητα Φορτίου | 200W (Επαγωγικό/LED); 400W (Αντιστατικό) |
| Μέγιστη Χωρητικότητα Υπέρτασης | Ρελέ 10A: 30A (50% Ipeak, πλάτος παλμού =200us, 230Vac πλήρες φορτίο, ψυχρή εκκίνηση) |
Παράμετροι Αισθητήρα
| Συχνότητα Λειτουργίας | 5.8 GHz ±75MHz, ζώνη ISM |
| Ισχύς Εκπομπής | 1mW Μέγιστο. |
| Ακτίνα Ανίχνευσης | r≥3m @ τοποθέτηση οροφής, r≥8m @ τοποθέτηση τοίχου (Ταχύτητα κίνησης: 1m/s, 100% ευαισθησία, άτομο 165cm) |
| Ύψος Τοποθέτησης | 2.5-5m (τοποθέτηση οροφής), 2-3m (τοποθέτηση τοίχου) |
Περιβάλλον
| Θερμοκρασία Λειτουργίας | -25~60°C |
| Θερμοκρασία Αποθήκευσης | -40°C~80°C, Υγρασία: ≤85% (Χωρίς συμπύκνωση) |
Πιστοποίηση & Πρότυπα
| Πιστοποιητικό | CE, RED, UKCA, SAA, CB |
| Περιβαλλοντική Απαίτηση | Συμμορφούμενο με RoHS 2.0, Reach |
| Βαθμολογία IP | IP20 |
Άλλες Προδιαγραφές
| Καλωδίωση | Ακροδέκτης τύπου πρέσας, καλωδίωση 0.5-0.75mm² |
| Εγκατάσταση | Ενσωματωμένο |
| Συσκευασία | Φούσκα + Διαχωριστικό + Κιβώτιο (K=A) |
| Καθαρό Βάρος | 36g±3g |
| Διάρκεια Ζωής | 5 χρόνια εγγύηση |
Επισκόπηση Λειτουργίας
| Λειτουργία | Περιγραφή |
|---|---|
| Λειτουργία ON-OFF | Ρυθμίζοντας τον αισθητήρα ημέρας σε "απενεργοποιημένο" ή η φωτεινότητα περιβάλλοντος είναι χαμηλότερη από την προκαθορισμένη τιμή του αισθητήρα ημέρας, όταν ανιχνεύονται σήματα κίνησης, ο αισθητήρας αρχίζει να λειτουργεί και το φως ανάβει. Όταν λήξει ο χρόνος αναμονής, το φως σβήνει. |
| Dimming 2 σταδίων | Δ/Ε |
| Dimming 3 σταδίων | Δ/Ε |
| Συλλογή Φωτός Ημέρας | Δ/Ε |
| Προτεραιότητα Φωτός Ημέρας | Δ/Ε |
Πληροφορίες Προϊόντος
Διάγραμμα Καλωδίωσης και Λειτουργίας
Ο αισθητήρας έχει σχεδιαστεί για τη σύνδεση μόνο ενός φορτίου. Η σύνδεση περισσότερων από ενός φορτίων μπορεί να προκαλέσει ζημιά στον αισθητήρα.
Οδηγίες Εγκατάστασης
Συνιστάται για χρήση σε φωτιστικά οροφής
Εγκατάσταση με Βίδες
Εγκατάσταση με Κλιπ
Σημείωση: Παρακαλούμε ελέγξτε τη μέθοδο εγκατάστασης του αισθητήρα με την Merrytek πριν σχεδιάσετε οποιοδήποτε φωτιστικό.
Μέγεθος Κοπής
Αρχικοποίηση & Προεπιλεγμένες Ρυθμίσεις
Αρχικοποίηση
Μετά την ενεργοποίηση, ο αισθητήρας ανάβει αυτόματα το φως στο 100% φωτεινότητας και σβήνει το φως σε 10 δευτερόλεπτα. Κατά την αρχικοποίηση, ο αισθητήρας δεν μπορεί να ανιχνεύσει κίνηση.
Προεπιλεγμένη Ρύθμιση
Ευαισθησία: 100%, Χρόνος αναμονής: 5s, Αισθητήρας ημέρας: Απενεργοποιημένος
Οδηγίες Εφαρμογής
- Ο αισθητήρας πρέπει να εγκατασταθεί από επαγγελματία ηλεκτρολόγο. Παρακαλούμε απενεργοποιήστε την τροφοδοσία πριν την εγκατάσταση, την καλωδίωση ή τη ρύθμιση των διακοπτών DIP.
- Τα μικροκύματα δεν μπορούν να διεισδύσουν στο μέταλλο. Μην τοποθετείτε το προϊόν σε κλειστό ή μισόκλειστο μεταλλικό φωτιστικό. Ούτε μέταλλο ούτε γυαλί επιτρέπεται να καλύπτουν το προϊόν. Εάν η κεραία χρειάζεται να περάσει μέσα από μεταλλική πλάκα, βεβαιωθείτε ότι το πάνω μέρος του αισθητήρα είναι κοντά στη μεταλλική πλάκα.
- Η περιοχή ευαισθησίας σχετίζεται με την ταχύτητα κίνησης των αντικειμένων, το μέγεθος των κινούμενων αντικειμένων, το ύψος τοποθέτησης, τη γωνία τοποθέτησης, το περιβάλλον εργασίας, τα ανακλαστικά υλικά κ.λπ. Η δεδομένη περιοχή ανίχνευσης είναι τυπική τιμή που μετρήθηκε από δοκιμαστές ύψους 165cm σε εσωτερικό ανοιχτό περιβάλλον.
- Τα όρια φωτεινότητας ημέρας μετρώνται σε μια ηλιόλουστη μέρα χωρίς σκιά και σε κατάσταση διάχυτης αντανάκλασης φωτός περιβάλλοντος. Διαφορετικό περιβάλλον και κλίμα προκαλούν διαφορετικές τιμές φωτεινότητας που μετρά ο αισθητήρας φωτός ημέρας.
- Η προτεινόμενη απόσταση εγκατάστασης μεταξύ των αισθητήρων είναι μεγαλύτερη από 2m, και η προτεινόμενη απόσταση εγκατάστασης μεταξύ των αισθητήρων και των δρομολογητών είναι μεγαλύτερη από 2m.
- Ο αισθητήρας δεν πρέπει να καλύπτεται ή να κρύβεται από μέταλλο, PCB, δίσκο LED κ.λπ. Η απόσταση μεταξύ της κεραίας του αισθητήρα και των περιβαλλόντων υλικών πρέπει να είναι μεγαλύτερη από 5mm. Δεν πρέπει να υπάρχουν μεταλλικά ή ίχνη PCB κοντά στην κεραία του αισθητήρα, πάνω ή κάτω από αυτήν. Το προτεινόμενο πάχος κάλυψης είναι 2mm, και διατηρήστε την απόσταση μεταξύ της κεραίας του αισθητήρα και της κάλυψης μεγαλύτερη από 3.2mm.
- Σήματα δόνησης θα θεωρηθούν ως σήματα κίνησης για την ενεργοποίηση του αισθητήρα. Η εγκατάσταση του αισθητήρα πρέπει να είναι μακριά από αντικείμενα που δονείται για μεγάλο χρονικό διάστημα, όπως μεγάλος μεταλλικός εξοπλισμός, σωλήνες, έξοδοι κλιματισμού, αεραγωγοί εξαερισμού, θύρες μηχανών εξαγωγής καπνού, ανεμιστήρες που τρέμουν κ.λπ. Τα κατοικίδια στην περιοχή ανίχνευσης μπορεί να προκαλέσουν ψευδή ενεργοποίηση.
- Η επιφάνεια της κεραίας της μονάδας μικροκυμάτων πρέπει να είναι μακριά από την είσοδο AC, την έξοδο DC, τη γέφυρα ανορθωτή, τον μετασχηματιστή, τον διακόπτη και άλλες συσκευές υψηλής ισχύος για να αποφευχθεί η επίδραση σημάτων υψηλής συχνότητας στην κανονική λειτουργία της κεραίας του αισθητήρα μικροκυμάτων.
- Ο αισθητήρας είναι μόνο για εσωτερική χρήση. Η αδιάβροχη επίδραση για εξωτερική ή ημι-εξωτερική χρήση θα επηρεαστεί. Ο άνεμος, η βροχή και τα κινούμενα αντικείμενα μπορεί να προκαλέσουν ψευδή ενεργοποίηση.
