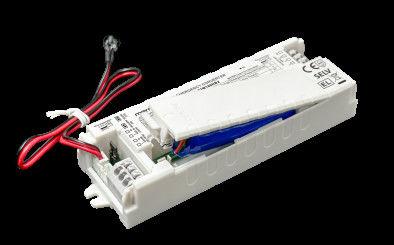

Κιτ μετατροπής LED 5W 1 ώρα 10-50Vdc με ενσωματωμένη μπαταρία Li-ion, Αυτοέλεγχος & Εναλλαγή χειροκίνητου ελέγχου

  • 5W 1hour 10-50Vdc LED conversion kits with Built-in Li-ion Battery Self Test & Manual Test Switchable
Τόπος καταγωγής Κίνα
Μάρκα Merrytek
Πιστοποίηση CE, UKCA, UN38.3, MSDS
Αριθμό μοντέλου KE022-05AM060KB
Ποσότητα παραγγελίας min 100
Τιμή Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες Συσκευάζεται αρχικά σε σακούλα με φυσαλίδες και στη συνέχεια ενισχύεται με χαρτόνια για εξωτερική συ
Χρόνος παράδοσης 1, δείγμα και μικρή παραγγελία: εντός 5 εργάσιμων ημερών από τη λήψη της πληρωμής σας. 2, μαζική παρ
Όροι πληρωμής T/T ή Western Union
Δυνατότητα προσφοράς 10,000pcs ανά μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ονομαστική τάση εισόδου 220-240Vac 50Hz /60Hz Δύναμη έκτακτης ανάγκης 5W
Ώρα Έκτακτης Ανάγκης 60 λεπτά Εγγύηση 5 χρόνια (μπαταρία 3 χρόνια)
Τεχνική διάταξη 10-50 Vdc Θερμοκρασία εργασίας 0 ℃ ~ 50 ℃
Διαβάθμιση IP IP20 Τύπος μπαταρίας Λι-ιονικό 3.7V 2600mAh
Επισημαίνω

Οδηγός έκτακτης ανάγκης LED 5W με μπαταρία

,

Κιτ μετατροπής LED 10-50Vdc

,

Οδηγός LED με διακόπτη αυτοελέγχου
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Κιτ μετατροπής LED 5W 1 ώρας 10-50 Vdc με ενσωματωμένη μπαταρία ιόντων λιθίου αυτο-έλεγχος & χειροκίνητη δοκιμή εναλλαγής
Επισκόπηση προϊόντος

Τροφοδοτικό έκτακτης ανάγκης LED σταθερής ισχύος εξόδου με μεγάλο εύρος τάσης εξόδου, με μεταγωγή ρελέ εισόδου και ολοκληρωμένες λειτουργίες προστασίας.

Βασικά Χαρακτηριστικά
  • Σταθερή ισχύς εξόδου με μεγάλο εύρος τάσης (10-50VDC)
  • Τεχνολογία μεταγωγής ρελέ εισόδου
  • Πολλαπλές λειτουργίες προστασίας: υπερφόρτιση μπαταρίας, υπερφόρτιση και προστασία από βραχυκύκλωμα εξόδου
  • Δυνατότητα εναλλαγής μεταξύ των λειτουργιών Αυτόματης δοκιμής και Μη αυτόματης δοκιμής
Τεχνικές Προδιαγραφές
Παράμετροι Φόρτισης
ΠαράμετροςKE022-05AM060KB
Ονομαστική τάση εισόδου220-240Vac 50Hz /60Hz
Ονομαστικό ρεύμα εισόδου0,06A Μέγ. @230Vac
Ρεύμα εισόδου εισόδου15A(twidth=100uS 50% Ipeak )@230Vac(Ψυχρή εκκίνηση με πλήρες φορτίο)
Συντελεστής ισχύος≥0,5@230Vac
Ισχύς εισόδου<3W
Ρεύμα φόρτισης μπαταρίας (Μέγ.)240 mA
Χρόνος φόρτισης μπαταρίας24 ώρες Μέγ.
Παράμετροι Έκτακτης Ανάγκης
ΠαράμετροςΠροσδιορισμός
Τρόπος λειτουργίαςΛειτουργία έκτακτης ανάγκης
Τύπος φορτίουLED
Ρεύμα έκτακτης ανάγκης5W
Ώρα έκτακτης ανάγκης1 ώρα
Φόρτωση ρεύματος εξόδου500-100mA
Φόρτωση τάσης εξόδου10-50VDC
Προδιαγραφές μπαταρίας
Μπαταρία Li-ion3,7V 2600mAh (η χωρητικότητα ανταποκρίνεται στον χρόνο έκτακτης ανάγκης στους 25℃)
Εγγύηση μπαταρίας3 χρόνια
Απαιτήσεις προγράμματος οδήγησης
Ρεύμα υπέρτασης8Α
Ρεύμα εισόδου3A Μέγ.
Ρεύμα εξόδου2Α
Κατάσταση ένδειξης LED
ΚατάστασηΛόγοςΈνδειξη φόρτισης
Η μπαταρία είναι πλήρως φορτισμένη και λειτουργικήΤυπική καθημερινή χρήσηΣυμπαγές πράσινο
Φόρτιση μπαταρίαςΑρχική φόρτιση/συμπλήρωση μπαταρίαςΑναβοσβήνει πράσινο 1 δευτερόλεπτο σε 1 δευτερόλεπτο απενεργοποιημένο
Αυτόματη δοκιμή 3 ωρών (κάθε 12 μήνες)Περιοδικός αυτοέλεγχοςΑναβοσβήνει πράσινο 3 δευτερόλεπτα σε 1 δευτερόλεπτο απενεργοποιημένο
Αυτόματη δοκιμή 5 λεπτά (κάθε 30 ημέρες)Περιοδικός αυτοέλεγχοςΑναβοσβήνει πράσινο 3 δευτερόλεπτα σε 3 δευτερόλεπτα απενεργοποιημένο
Σφάλμα δοκιμής διάρκειαςΑπέτυχε στην ετήσια δοκιμή 3 ωρώνΚόκκινο που αναβοσβήνει 0,5 δευτ. σε 0,5 δευτ. απενεργοποιημένο
Βλάβη LEDΔεν είναι συνδεδεμένο ή είναι κατεστραμμένο/ελαττωματικόΚόκκινο που αναβοσβήνει 2 δευτερόλεπτα ενεργό - 2 δευτερόλεπτα απενεργοποιημένο
Η μπαταρία είναι αποσυνδεδεμένη/ελαττωματικήΔεν είναι συνδεδεμένο ή είναι κατεστραμμένο/ελαττωματικόΣυμπαγές κόκκινο
Χαρακτηριστικά προστασίας
  • Προστασία υπερφόρτισης/βαθιάς εκφόρτισης μπαταρίας: Ναι
  • Προστασία από υπέρταση εξόδου: Ναι
  • Προστασία υπερφόρτωσης εξόδου: Ναι
  • Προστασία βραχυκυκλώματος εξόδου: Ναι
Λειτουργικό Περιβάλλον
Θερμοκρασία/υγρασία λειτουργίας0℃…+50℃ Υγρασία; 20%-75% (χωρίς συμπύκνωση)
Θερμοκρασία/υγρασία αποθήκευσης-5℃-35℃
Υπόθεση Max. Θερμοκρασία (Tc)75℃
Ασφάλεια & Συμμόρφωση ΗΜΣ
Αντοχή στην τάση3000Vac 5mA 60s (Είσοδος "LN" - έξοδος "SEC+ SEC-")
Πρότυπο ασφαλείαςEN61347-1, 60598-2-22, 61347-2-7, 62034
Πρότυπο EMCEN55015, EN61000-3-2, EN61000-3-3
Πρότυπο μπαταρίαςUN38.3
Προστασία του περιβάλλοντοςΣυμβατό με RoHS
ΠιστοποίησηCE
Φυσικές Προδιαγραφές
Προδιαγραφές τερματικού εισόδου/εξόδουΑκροδέκτης πρέσας, διάμετρος σύρματος: 0,5-0,75 mm²
Διαβάθμιση IPIP20
Είδος προστασίαςΤάξη 2
Τύπος εγκατάστασηςΕνσωματωμένη εγκατάσταση
Διάσταση εγκατάστασης134×42×22 χιλιοστά
Βάρος: Τροφοδοτικό έκτακτης ανάγκης122±5 γρ
Διάρκεια ζωής5 Χρόνια @Ta (δεν περιλαμβάνεται μπαταρία)

Όλες οι παράμετροι ελέγχονται στην τάση εισόδου 230Vac, θερμοκρασία περιβάλλοντος 25℃, εκτός εάν ορίζεται διαφορετικά.

Διαστάσεις προϊόντος
Κιτ μετατροπής LED 5W 1 ώρα 10-50Vdc με ενσωματωμένη μπαταρία Li-ion, Αυτοέλεγχος & Εναλλαγή χειροκίνητου ελέγχου 0
Διαγράμματα καλωδίωσης
Κιτ μετατροπής LED 5W 1 ώρα 10-50Vdc με ενσωματωμένη μπαταρία Li-ion, Αυτοέλεγχος & Εναλλαγή χειροκίνητου ελέγχου 1
Εναλλακτική διαμόρφωση καλωδίωσης
Κιτ μετατροπής LED 5W 1 ώρα 10-50Vdc με ενσωματωμένη μπαταρία Li-ion, Αυτοέλεγχος & Εναλλαγή χειροκίνητου ελέγχου 2
Επιλογή δοκιμαστικής λειτουργίας
Κιτ μετατροπής LED 5W 1 ώρα 10-50Vdc με ενσωματωμένη μπαταρία Li-ion, Αυτοέλεγχος & Εναλλαγή χειροκίνητου ελέγχου 3
Προετοιμασία σύρματος
Κιτ μετατροπής LED 5W 1 ώρα 10-50Vdc με ενσωματωμένη μπαταρία Li-ion, Αυτοέλεγχος & Εναλλαγή χειροκίνητου ελέγχου 4
  • Τύπος σύρματος συμπαγούς ή λανθάνοντος: 0,5 - 0,75 mm²
  • Για πρόσβαση ή αφαίρεση καλωδίων από τους ακροδέκτες, χρησιμοποιήστε ένα κατσαβίδι για να πιέσετε τα κουμπιά προς τα κάτω
Οδηγίες χειροκίνητης δοκιμής
  1. Πριν την εγκατάσταση, ρυθμίστε το Pin short: Manual Test
  2. Συνδέστε το καλώδιο σύμφωνα με το διάγραμμα καλωδίωσης
  3. L, N ενεργοποίηση, Ενεργοποίηση S1. Στη συνέχεια η λυχνία φορτίου ανάβει, η ενδεικτική λυχνία του οδηγού έκτακτης ανάγκης ανάβει πράσινη, η τροφοδοσία έκτακτης ανάγκης θα φορτίζεται κανονικά. Απενεργοποιήστε το διακόπτη S1 και η λυχνία φορτίου σβήνει
  4. Προσομοίωση Έκτακτης Ανάγκης: Ανάψτε, ανάβει η λυχνία φορτίου, πατήστε το διακόπτη (ΔΙΑΚΟΠΤΗΣ ΔΟΚΙΜΗΣ) και μετά μεταβείτε στη λειτουργία έκτακτης ανάγκης, η ενδεικτική λυχνία του οδηγού έκτακτης ανάγκης θα σβήσει. Αφήστε το διακόπτη (ΔΙΑΚΟΠΤΗΣ ΔΟΚΙΜΗΣ), στη συνέχεια η λυχνία τροφοδοτείται από το πρόγραμμα οδήγησης LED και η ενδεικτική λυχνία θα ανάψει
Οδηγίες λειτουργίας αυτόματης δοκιμής
  1. Πριν από την εγκατάσταση, ρυθμίστε το Pin open: Automatic Test
  2. Συνδέστε το καλώδιο σύμφωνα με το διάγραμμα καλωδίωσης
  3. Ενεργοποίηση L, N, εκκίνηση του ρολογιού και περιοδικός αυτοέλεγχος. Για να αντικαταστήσετε την μπαταρία, κλείστε την παροχή ρεύματος και επαναλάβετε το χρόνο
Σημείωση για την εφαρμογή μπαταρίας
  • Η μπαταρία θα πρέπει να επαναφορτίζεται και να αποφορτίζεται ανά εξάμηνο σε κανονικές συνθήκες χρήσης
  • Μην συνδέετε στο κύκλωμα όταν η μπαταρία δεν χρησιμοποιείται για να αποτρέψετε την υπερβολική εκφόρτιση της μπαταρίας λόγω ιδιοκατανάλωσης της πλακέτας κυκλώματος
  • Κρατήστε την μπαταρία μακριά από την πηγή θερμότητας κατά την εγκατάσταση και χρήση της και αφήστε την μόνο σε ένα συγκεκριμένο εύρος θερμοκρασίας λειτουργίας
  • Η μπαταρία πρέπει να φυλάσσεται σε δροσερό και ξηρό περιβάλλον
  • Μετά από μεγάλο χρονικό διάστημα αποθήκευσης, η μπαταρία ανακυκλώνεται κάθε 12 μήνες όπως απαιτείται
  • Η τροφοδοσία AC είναι απενεργοποιημένη και το ρολόι διαρκεί 7 ημέρες. Ενεργοποίηση και επανάληψη χρόνου. Για να αντικαταστήσετε την μπαταρία, κλείστε την παροχή ρεύματος και επαναλάβετε το χρόνο
