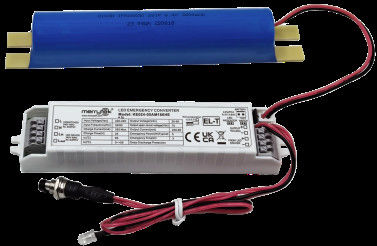

5 έτη εγγύηση 2W 3 ώρες LED μετατροπέας έκτακτης ανάγκης με μπαταρία LiFePO4 αυτοδοκιμασία και χειροκίνητη δοκιμή

  • 5 Years Warranty 2W 3-hour LED Emergency converter With LiFePO4 Battery self-testing and manual testing
  • 5 Years Warranty 2W 3-hour LED Emergency converter With LiFePO4 Battery self-testing and manual testing
Τόπος καταγωγής Κίνα
Μάρκα Merrytek
Πιστοποίηση CE, UKCA, UN38.3, MSDS
Αριθμό μοντέλου KE024-02AM180HE
Ποσότητα παραγγελίας min 100
Τιμή Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες Συσκευάζεται αρχικά σε σακούλα με φυσαλίδες και στη συνέχεια ενισχύεται με χαρτόνια για εξωτερική συ
Χρόνος παράδοσης 1, δείγμα και μικρή παραγγελία: εντός 5 εργάσιμων ημερών από τη λήψη της πληρωμής σας. 2, μαζική παρ
Όροι πληρωμής T/T ή Western Union
Δυνατότητα προσφοράς 10,000pcs ανά μήνα

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ονομαστική τάση εισόδου 220-240Vac 50Hz /60Hz Δύναμη έκτακτης ανάγκης 2W ((Μπορεί να προσαρμοστεί)
Ώρα Έκτακτης Ανάγκης 180 λεπτά (Μπορεί να προσαρμοστεί) Εγγύηση 5 χρόνια
Τεχνική διάταξη 20-60Vdc Θερμοκρασία εργασίας 0 ℃ ~ 50 ℃
Αξιολόγηση IP IP20 Τύπος μπαταρίας ΖωήPO4 6,4V 1800mAh
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

5 έτη εγγύηση 2W 3 ώρες LED μετατροπέας έκτακτης ανάγκης με μπαταρία LiFePO4 αυτοδοκιμασία και χειροκίνητη δοκιμή





1Περιγραφή.

1) Η παροχή ενέργειας έκτακτης ανάγκης LED σταθερής ισχύος με ευρύ φάσμα τάσης εξόδου.

2) Εναλλαγή αναμεταδόχου εισόδου.
3) Υψηλή ασφάλεια, υψηλή απόδοση, μακρά διάρκεια ζωής μπαταρίας LifePO4.
4) Με διαχείριση μπαταρίας.

5) Χειροκίνητη δοκιμή και αυτόματη επιλογή δοκιμής.





2.Παράμετροι



Μέρος φόρτισης ΚΕ024 02AM180HE 03AM180HE 04AM180HE 05AM180HE
Ονομαστική τάση εισόδου 220-240Vac 50Hz/60Hz
Κατηγοριακό ρεύμα εισόδου 0.06A Max. @ 230Vac
Εισερχόμενο ρεύμα εισόδου 10A ((Δύση=100us 50% Ipeak))@230Vac ((Κρύα εκκίνηση με πλήρες φορτίο))
Συντελεστής ισχύος ≥ 0,5@230Vac
Δύναμη εισόδου < 4W@230Vac
ρεύμα φόρτισης μπαταρίας 250mA 250mA 350mA 350mA
Χρόνος φόρτισης της μπαταρίας 24 ώρες το πολύ.
Μέρος έκτακτης ανάγκης Τρόπος λειτουργίας Κατάσταση έκτακτης ανάγκης
Τύπος φορτίου LED
Δύναμη έκτακτης ανάγκης 2W 2.5W 4W 5W
Ώρα έκτακτης ανάγκης 3 ώρες
ρεύμα εξόδου φορτίου 100-30mA 125-41mA 200-65mA 250-80mA
Τεχνική διάταξη 20-60Vdc
Η μπαταρία LifePO4(Η χωρητικότητα της μπαταρίας πληροί τον χρόνο έκτακτης ανάγκης στους 25°C) 60,4V 1,8Ah 60,4V 1,8Ah 6.4V 3.6Ah 6.4V 3.6Ah
Εγγύηση μπαταρίας Εγγύηση 5 ετών @ 5~60°C.
Εξαίρεση Απαιτήσεις για οδηγούς ρεύμα υπερτάσης 8Α
ρεύμα εισόδου 3Α Μαξ.
ρεύμα εξόδου 2Α Μαξ.
Δείκτης LED
(Διαχειρισμένη δοκιμή)		 Η φόρτιση Πράσινο φως
Λάθος Πράσινο φως εκτός
Δοκιμή λειτουργίας έκτακτης ανάγκης Δοκιμή χειροκίνητης χρήσης Προεπιλεγμένο
Αυτόματη δοκιμή Εγκαταστάσιμο
Αυτοκινητική δοκιμή Ελάττωμα/δοκιμή/Κατάσταση Ο λόγος Κατάσταση δείκτη φόρτισης
Η μπαταρία είναι πλήρως φορτισμένη και λειτουργική. Τυπική ημερήσια χρήση
στερεοπράσινο
Η φόρτιση της μπαταρίας Αρχική φόρτιση/Αναπλήρωση της μπαταρίας
Επενθυμίζει πράσινο 1 δευτερόλεπτο σε 1 δευτερόλεπτο
Ελέγχος αυτοκινήτου 3 ώρες (κάθε 12 μήνες) Περιοδική αυτοεξέταση
Επικαιροποιείται σε 3 δευτερόλεπτα και 1 δευτερόλεπτο
Αυτόματη δοκιμή 5 λεπτά (κάθε 30 ημέρες) Περιοδική αυτοεξέταση
Επικαιροποιείται πράσινο 3 δευτερόλεπτα σε 3 δευτερόλεπτα
Λάθος δοκιμής διάρκειας Αποτυχία της αυτόματης δοκιμής
Κόκκινο λάμψη 0,5 δευτερόλεπτο σε 0,5 δευτερόλεπτο εκτός
Λάθος LED Δεν είναι συνδεδεμένο ή είναι κατεστραμμένο/αποτυχημένο
Κόκκινο φλας 2 δευτερόλεπτα σε 2 δευτερόλεπτα
Η μπαταρία αποσυνδεδεμένη/αποτυχημένη Δεν είναι συνδεδεμένο ή είναι κατεστραμμένο/αποτυχημένο
Μακροκόκκινο
Προστασία σε περίπτωση έκτακτης ανάγκης Προστασία από υπερφόρτιση/βαθιά εκφόρτιση της μπαταρίας - Ναι, ναι.
Προστασία κατά της υπερτάσης εξόδου - Ναι, ναι.
Προστασία από υπερφόρτωση εξόδου - Ναι, ναι.
Προστασία βραχυκυκλώματος εξόδου - Ναι, ναι.

Λειτουργία

Περιβάλλον

 Θέρμανση/υγρασία λειτουργίας 0°C...+50°C, υγρασία: 20%-75% (χωρίς συμπύκνωση)
Θέρμανση/υγρασία αποθήκευσης -5°C-35°C
Υπόθεση Max. Temp ((Tc) 75°C

Ασφάλεια

& EMC



 Αντιστέκεται στην τάση 3000Vac 5mA 60s (Εισόδου L N output SEC + SEC-)
Πρότυπο ασφάλειας EN61347-1, 60598-2-22, 61347-2-7, 62034
Πρότυπο EMC Ειδικότερα, το εν λόγω προϊόν δεν πρέπει να χρησιμοποιείται για την κατασκευή οχημάτων με κινητήρα.
Πρότυπο μπαταρίας UN38.3
Απαιτήσεις προστασίας του περιβάλλοντος Συμμόρφωση με το RoHS
Πιστοποίηση CE
Άλλα Προδιαγραφή εισόδου/εξόδου (τερεμβολή/καλωδίωση) Τερματικό τυπωτήρα, διάμετρος καλωδίου:00,5-0,75 mm2
Αξιολόγηση IP Διάκριση IP20
Τύπος προστασίας Τάξη 2
Τύπος εγκατάστασης Ενσωματωμένη εγκατάσταση
Διάσταση εγκατάστασης 146*30*22,5mm
Απαιτήσεις συσκευασίας Λευκό κουτί+Διαχειρίδιο χρήσης+κατάλογος+εξωτερικό χαρτόνι(K=A)
Βάρος 75 g (οδηγός)
Εποχή ζωής 5 χρονών @Ta

Σημειώσεις:

Όλες οι παραμέτροι δοκιμάζονται με τάση εισόδου 230VAC, θερμοκρασία περιβάλλοντος 25°C, εκτός εάν ορίζεται διαφορετικά.

3Διάσταση της μπαταρίας (μονάδα: mm)

5 έτη εγγύηση 2W 3 ώρες LED μετατροπέας έκτακτης ανάγκης με μπαταρία LiFePO4 αυτοδοκιμασία και χειροκίνητη δοκιμή 0

Σχήμα Α.

5 έτη εγγύηση 2W 3 ώρες LED μετατροπέας έκτακτης ανάγκης με μπαταρία LiFePO4 αυτοδοκιμασία και χειροκίνητη δοκιμή 1

                                             Σχήμα Β.

5 έτη εγγύηση 2W 3 ώρες LED μετατροπέας έκτακτης ανάγκης με μπαταρία LiFePO4 αυτοδοκιμασία και χειροκίνητη δοκιμή 2

Σχήμα Γ.

5 έτη εγγύηση 2W 3 ώρες LED μετατροπέας έκτακτης ανάγκης με μπαταρία LiFePO4 αυτοδοκιμασία και χειροκίνητη δοκιμή 3

Σχήμα D.



4. Μετατροπέας διαστάσεων

5 έτη εγγύηση 2W 3 ώρες LED μετατροπέας έκτακτης ανάγκης με μπαταρία LiFePO4 αυτοδοκιμασία και χειροκίνητη δοκιμή 4









5Διάγραμμα καλωδίωσης.

5 έτη εγγύηση 2W 3 ώρες LED μετατροπέας έκτακτης ανάγκης με μπαταρία LiFePO4 αυτοδοκιμασία και χειροκίνητη δοκιμή 5



Ή

5 έτη εγγύηση 2W 3 ώρες LED μετατροπέας έκτακτης ανάγκης με μπαταρία LiFePO4 αυτοδοκιμασία και χειροκίνητη δοκιμή 6





































6.Κλειστή χειροκίνητης δοκιμής και αυτόματης δοκιμής

5 έτη εγγύηση 2W 3 ώρες LED μετατροπέας έκτακτης ανάγκης με μπαταρία LiFePO4 αυτοδοκιμασία και χειροκίνητη δοκιμή 7

7.Προετοιμασία συρμάτων

5 έτη εγγύηση 2W 3 ώρες LED μετατροπέας έκτακτης ανάγκης με μπαταρία LiFePO4 αυτοδοκιμασία και χειροκίνητη δοκιμή 8

  • Τύπος στερεού καλωδίου: 0,5 -0,75 mm2
  • Για την πρόσβαση ή την αφαίρεση των καλωδίων από τα τερματικά, χρησιμοποιήστε ένα κατσαβίδι για να πιέσετε τα κουμπιά προς τα κάτω



8.Οδηγίες χειροκίνητης δοκιμής και λειτουργίας

1) Πριν από την εγκατάσταση, ρυθμίστε τη σύντομη πένα: Εγχειριτική δοκιμή.

2) Συνδέστε το σύρμα σύμφωνα με το διάγραμμα καλωδίωσης.

3) L, N ισχύς ενεργοποιείται, Εναλλάξτε σε S1. Στη συνέχεια, το φως φορτίου ενεργοποιείται, το φως δείκτη οδηγού έκτακτης ανάγκης θα γίνει πράσινο, η παροχή ηλεκτρικής ενέργειας έκτακτης ανάγκης θα είναι κανονικά φορτισμένη.και το φως φορτίου σβήνει.

4) προσομοίωση έκτακτης ανάγκης: ανάβετε το φως φορτίου, πατάτε τον διακόπτη (ΔΙΚΑΣΤΗΣΗ ΕΠΙΤΡΟΠΗΣ), μετά μεταβείτε σε κατάσταση έκτακτης ανάγκης, το δείκτη φωτός του οδηγού έκτακτης ανάγκης θα σβήσει.Απελευθερώστε τον διακόπτη., στη συνέχεια ο φακός τροφοδοτείται από τον οδηγό LED και το δείκτη φωτός ανάβει.



9.Αυτόματη δοκιμή& Οδηγίες λειτουργίας

1) Πριν από την τοποθέτηση, ανοίξτε την καρφίτσα για την αυτόματη δοκιμή.

2) Συνδέστε το σύρμα σύμφωνα με το διάγραμμα καλωδίωσης.

Για να αντικαταστήσετε την μπαταρία, κλείστε την τροφοδοσία και επαναχρονική.



10.Ανακοίνωση για την εφαρμογή της μπαταρίας

1) Η μπαταρία πρέπει να επαναφορτίζεται και να εκφορτώνεται κάθε έξι μήνες υπό κανονικές συνθήκες χρήσης.

2) Μην συνδέετε το κύκλωμα όταν η μπαταρία δεν χρησιμοποιείται για να αποφευχθεί η υπερφόρτιση της μπαταρίας λόγω της αυτοκατανάλωσης της πλακέτας κυκλώματος.

3) Παρακαλούμε κρατήστε την μπαταρία μακριά από την πηγή θερμότητας κατά την εγκατάστασή της και τη χρήση της, και επιτρέψτε της να λειτουργεί μόνο σε ένα συγκεκριμένο εύρος θερμοκρασίας.

4) Η μπαταρία πρέπει να φυλάσσεται σε δροσερό και ξηρό περιβάλλον.

5) Μετά από μεγάλο χρονικό διάστημα αποθήκευσης, η μπαταρία ανανεώνεται ανά 12 μήνες, όπως απαιτείται.

6) Η τροφοδοσία με εναλλασσόμενο ρεύμα είναι κλειστή και το ρολόι διαρκεί για 7 ημέρες.
